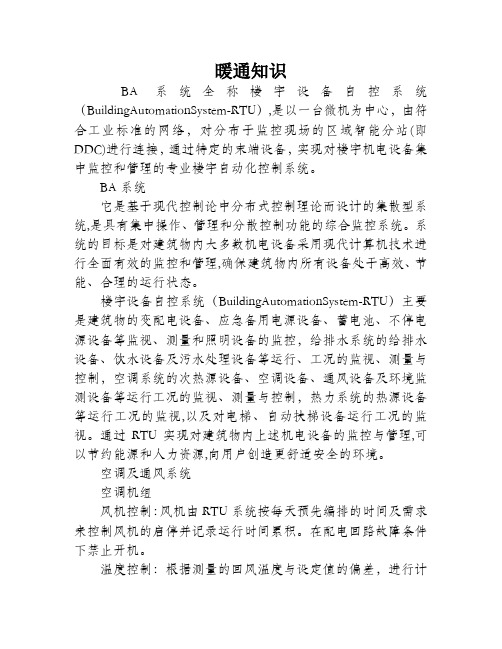

暖通知识BA系统全称楼宇设备自控系统（BuildingAutomationSystem-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统它是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。
系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。
楼宇设备自控系统（BuildingAutomationSystem-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
空调及通风系统空调机组风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
暖通知识BA系统全称楼宇设备自控系统（BuildingAutomationSystem-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统它是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。
系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。
楼宇设备自控系统（BuildingAutomationSystem-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
空调及通风系统空调机组风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。

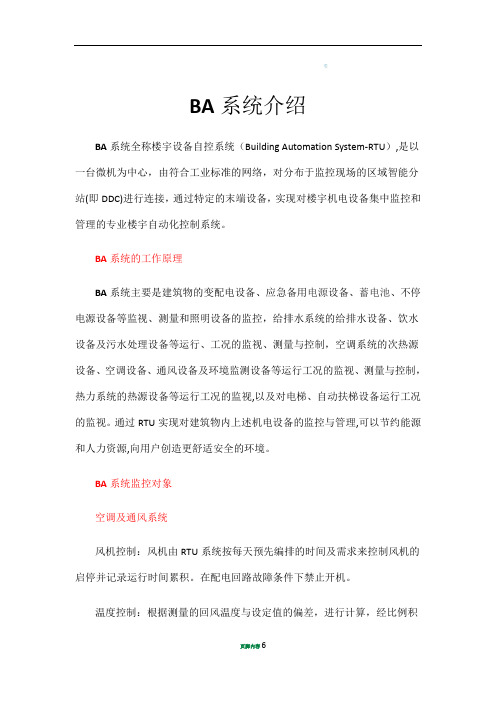

BA系统介绍BA系统全称楼宇设备自控系统（BuildingAutomationSystem-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统的工作原理BA系统主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
BA系统监控对象空调及通风系统风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
检测：回风温度，室外温度，风机状态，手自动状态。
报警：设备故障报警。
故障报警同时打印维修派工单，及在上位机反映。
中央监控显示打印：参数，状态，报警，动态流程图（设定值、测量值、状态等）新风机组风机控制：风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。

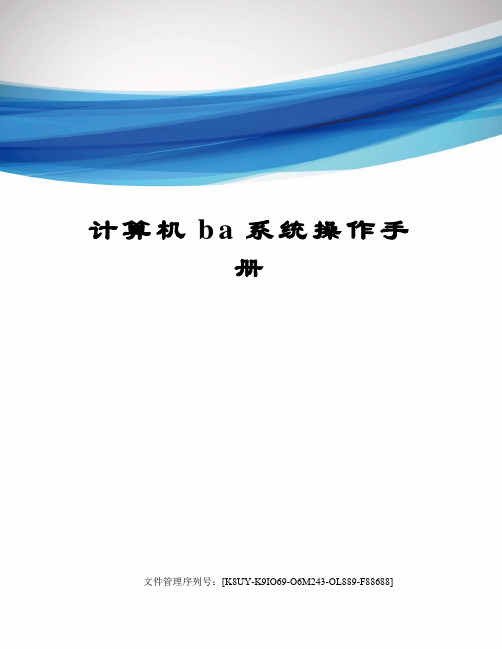

计算机b a系统操作手册文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]2.2 Graphics应用程序的操作点击第一个图标（Graphics）后出现主画面，出现各个子系统（点击图形，即可进入以下各个系统）以空调系统为例：A. 点击画面上的连接图标，可进入各空调子系统详图B. 按返回连接图标，可进入BA主画面，以便进入其它系统。
按空调编号连接图，可进入空调详图。
a)如果“手/自动”呈绿色（即：ON），说明空调机处于自动状态，即可点击图形中的“开关按钮”；在出现Command对话框后，点击“ON”，然后再点“Command”按钮，即可开启空调机。
b)如果“手/自动”呈蓝色（即：OFF），说明空调机处于手动状态，用户只能到现场开启空调机。
c)不管空调机处于手动、自动；只要图形中风机的“运行状态”处于绿色（即：ON），说明空调机正处于“运行”状态，BA系统即会自动控制其相应的温度；同时可监测设备的故障状态；如要改变设定值，可双击“温度”右侧的显示框，键入相应的温度值，即可实现受控温度的改变。
d)所有空调机、新风机的水阀，都通过送风温度和设定温度的比较，比例调节阀门。
2.5 Command应用程序的操作1. 在Insight主菜单中，选择Command (指令器)按钮；则Object Selector（对象选择器）打开。
2. 在对象选择器中选择准备进行命令控制的点，并选择OK 。
则Commander（指令器)窗口打开，并根据所选择点的类型，显示其必要的字段。
点的名称被显示在Point Name（点名称）字段中。
3. 在Commander（指令器)窗口中，进行必要的修改操作。
有关窗口中各字段的具体定义，请参见窗口说明一节的内容。
4.当完成窗口中的修改操作之后，选择如下之一的操作：选择Command（命令），启动对显示在点名称字段中的点的命令控制。
您的命令状态被显示在Command Status（命令状态）字段中。
BA系统介绍BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统的工作原理BA系统主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
BA系统监控对象空调及通风系统风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
检测：回风温度，室外温度，风机状态，手自动状态。
报警：设备故障报警。
故障报警同时打印维修派工单，及在上位机反映。
中央监控显示打印：参数，状态，报警，动态流程图（设定值、测量值、状态等）新风机组风机控制：风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。

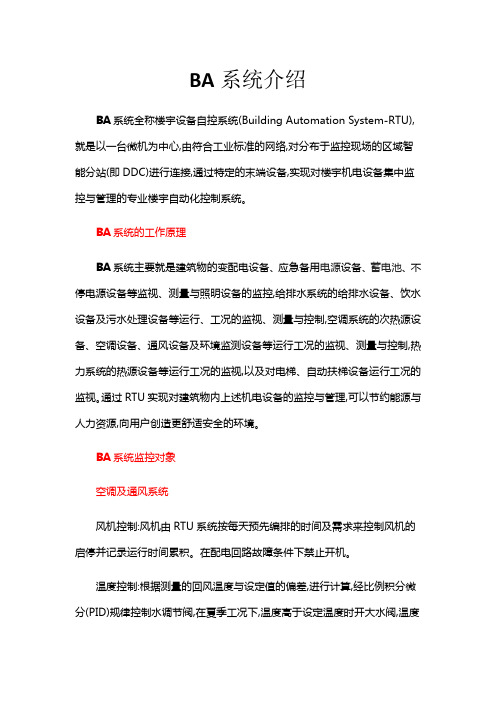

BA系统介绍BA系统全称楼宇设备自控系统(Building Automation System-RTU),就是以一台微机为中心,由符合工业标准的网络,对分布于监控现场的区域智能分站(即DDC)进行连接,通过特定的末端设备,实现对楼宇机电设备集中监控与管理的专业楼宇自动化控制系统。
BA系统的工作原理BA系统主要就是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量与照明设备的监控,给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制,空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制,热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源与人力资源,向用户创造更舒适安全的环境。
BA系统监控对象空调及通风系统风机控制:风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制:根据测量的回风温度与设定值的偏差,进行计算,经比例积分微分(PID)规律控制水调节阀,在夏季工况下,温度高于设定温度时开大水阀,温度低于设定温度时关小水阀,使送风温度维持在设定的范围内。
风门控制:根据测量到的室内外温度,进行计算比较,采用经济运行方式,在满足卫生许可条件下,尽量采用最小新风比例,充分利用室内回风,过渡季节充分利用室外空气的自然调节能力,以达到节省冷量的消耗,同时满足空调的要求。
压差报警:进行过滤网压差检测与阻塞报警。
联动控制:风机、水阀、风门联动控制,在关闭风机时关闭水阀与风门。
检测: 回风温度,室外温度,风机状态,手自动状态。
报警: 设备故障报警。
故障报警同时打印维修派工单,及在上位机反映。
中央监控显示打印:参数,状态,报警,动态流程图(设定值、测量值、状态等) 新风机组风机控制:风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。
BA系统BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统它是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。
系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。
楼宇设备自控系统（Building Automation System-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
空调及通风系统空调机组风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
BA系统介绍BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统的工作原理BA系统主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
BA系统监控对象空调及通风系统风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
检测：回风温度，室外温度，风机状态，手自动状态。
报警：设备故障报警。
故障报警同时打印维修派工单，及在上位机反映。
中央监控显示打印：参数，状态，报警，动态流程图（设定值、测量值、状态等）新风机组风机控制：风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。
第一篇商业城楼宇自动化控制系统一、需求分析根据业主要求，并结合深圳市建筑智能化现状，为了商业城的智能化建设达到先进水平。
因此，在智能化系统的设计上，如何将各子系统的设计完美结合，这是业主关心的也是我们设计的侧重点，后面的章节将对此有详细的论述。
万鑫商业城的机电设备数量庞大，为了将这些设备有机的管理起来，提高设备的运行效率，减低设备的运行成本，一方面通过楼宇设备自动控制系统集中监视和控制，另一方面深圳广宁实业作为世界品牌机电运营维护商，借鉴国外多年机电设备运营管理经验，将楼宇综合管理系统的概念和可行性方案提供给万鑫商业城，使本方案不仅满足万鑫商业城现在的需求，更加对以后机电设备运行和维护的高效率，提供了解决方案，提高楼宇设备管理水平，这是目前业主关心的也是我们设计所侧重的。
深圳市龙岗万鑫商业城作为一个知名、繁华的商业城，内有世界知名的吉之岛联锁超市，集娱乐、休闲、消费于一体的高级场所。
每天都有很多的人流量，工作人员的工作繁重，这便要求一个极为舒适宽松的环境。
为此，我们在在对万鑫商业城自控系统的设计时，将提高舒适性、高效率和节能摆在一个很重要的位置上，运用高科技手段，将环境参数调整到对人最舒适的数值，充分体现科技以人为本的真谛，并真正达到环保节能的目的。
根据万鑫商业城楼的要求、相关专业的国家标准及业主提供的相关图纸进行工程设计,设计将会参照所提供之技术说明,并以品质标准进行楼宇中管理系统的设计。
本系统工程监控范围包括以下部分:1.中央空调机系统2.风机盘管3.新风机系统4.冷冻站系统5.通风系统6.供配电系统7.商业城灯光音响8.照明控制系统9.给排水系统10.电梯控制11.消防系统12.其它系统二、系统选型摘要为了使万鑫商业城成为新世纪的智能建筑,一个高素质的楼宇自控系统是不可缺少的,我们设计选用美国江森自控的系统,该楼宇自控系统包括中央操作站、网络控制器(NCU)及直接数字控制器（DDC）,分别分布在各商业城管理中心，楼层设备箱等地方。
BA系统BA系统BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心,由符合工业标准的网络,对分布于监控现场的区域智能分站(即DDC)进行连接,通过特定的末端设备,实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
它是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。
系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。
楼宇设备自控系统（Building Automation System-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
空调及通风系统空调机组风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
第一篇商业城楼宇自动化控制系统一、需求分析根据业主要求，并结合深圳市建筑智能化现状，为了商业城的智能化建设达到先进水平。
因此，在智能化系统的设计上，如何将各子系统的设计完美结合，这是业主关心的也是我们设计的侧重点，后面的章节将对此有详细的论述。
万鑫商业城的机电设备数量庞大，为了将这些设备有机的管理起来，提高设备的运行效率，减低设备的运行成本，一方面通过楼宇设备自动控制系统集中监视和控制，另一方面深圳广宁实业作为世界品牌机电运营维护商，借鉴国外多年机电设备运营管理经验，将楼宇综合管理系统的概念和可行性方案提供给万鑫商业城，使本方案不仅满足万鑫商业城现在的需求，更加对以后机电设备运行和维护的高效率，提供了解决方案，提高楼宇设备管理水平，这是目前业主关心的也是我们设计所侧重的。
深圳市龙岗万鑫商业城作为一个知名、繁华的商业城，内有世界知名的吉之岛联锁超市，集娱乐、休闲、消费于一体的高级场所。
每天都有很多的人流量，工作人员的工作繁重，这便要求一个极为舒适宽松的环境。
为此，我们在在对万鑫商业城自控系统的设计时，将提高舒适性、高效率和节能摆在一个很重要的位置上，运用高科技手段，将环境参数调整到对人最舒适的数值，充分体现科技以人为本的真谛，并真正达到环保节能的目的。
根据万鑫商业城楼的要求、相关专业的国家标准及业主提供的相关图纸进行工程设计,设计将会参照所提供之技术说明,并以品质标准进行楼宇中管理系统的设计。
本系统工程监控范围包括以下部分:1.中央空调机系统2.风机盘管3.新风机系统4.冷冻站系统5.通风系统6.供配电系统7.商业城灯光音响8.照明控制系统9.给排水系统10.电梯控制11.消防系统12.其它系统二、系统选型摘要为了使万鑫商业城成为新世纪的智能建筑,一个高素质的楼宇自控系统是不可缺少的,我们设计选用美国江森自控的系统,该楼宇自控系统包括中央操作站、网络控制器(NCU)及直接数字控制器（DDC）,分别分布在各商业城管理中心，楼层设备箱等地方。
中央操作站将采用美国微软公司的视窗WIN2000（作业系统为运行环境，M5亦以开放式设计，能以不同的技术结合，如DDE，COM/DCOM，TCP/IP，ODBC，OPC，ACTIVETIVEX，BACNET等。
M5的LAN网络采用符合工业标准的Ethernet,使网络之应用更广泛，其灵活性及容错性是用户完全可以信任的。
所有网络控制器(NCU)与数字控制器（DDC）均是独立工作及配备电池.所有资料\数据及程序均不会消除.本系统的特点将会在下一章节详细说明.三、系统的优势及特点1. 系统概述美国江森自控的M5中央监控系统，是一个完美无瑕的建管系统。
她利用了21世纪所有可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。
M5再次赋予建管系统以新的生命。
M5中央监控系统以开放式设计，能与很多第三方产品进行无缝的联接及集成：M5系统本身的设计具有系统结合功能。
它的集成器(Integrator)，已令400种非江森的设备联上，使它们也成为整套楼宇建管系统的一部分。
每年有数十种非江森的设备加入这个行列。
目前已和超过75个公司的子系统实现联网，并已完成2000多个联网项目。
M5系统还可通过Ethernet网可与消防报警系统、安全防盗系统、闭路电视监视系统、停车场管理系统等系统联网，实现数据共享，集中管理和连锁控制，并可通过MODEM或宽带与广域网互连。
从网络设计方面，它可以透过结构化布线系统的方便，能与任何一个共用布线系统的设备联上而无须增加任何辅件，使其与其他系统的结合功能更为方便.从网络设计方面,它也能以Arcnet或Ethernet等不同形式.软件方面，M5也大大的开放了结合的条件，例如它具有DDE功能的软件,可以跟其它软件交换资料，而其开放式平台设计跟Windows,UNIX,LonWorks 及Bacnet等标准配合，使软件编写时有所依据．2.系统特点最先进的技术M5系统采用最先进的技术实现受控设备完全自动化控制，其中WIN98/NT、COM/DCOM、TCP/IP、ODBC、OPC、ActiveX、Bacnet、Lonmark 等技术已经成功与BAS系统相结合，安装运行已有一万多套，并且又有Johnson Controls 百年的控制经验为强大的后盾，使得Johnson Controls提供的楼宇自控系统是其它厂家无法比拟的。
标准的兼容性M5 集成支持包含目前楼宇自控及信息产业中绝大多数的标准，因此我们的系统具备了灵活性、互操作性以及同其它楼控系统甚至企业内部信息网络的可连接性等特点。
易于施工、安装、操作和维护一个好的系统就应该保证它运行的简便稳定性，从而更好地操作M5系统，让其达到最佳的运行状态。
可扩展性M5系统由一个或多个现场控制器、上一级的控制器和高级操作站组成最基本的系统结构，可以不断满足受控设备扩展的需要，对于特别应用的现场控制器、高一级控制器、网络和操作站也同样考虑在内。
演变更新业主永远都不用担心M5系统会过时，因为它不断的增加新的技术、新的应用、新的工具、新的硬件以及更简单易用崭新的操作系统，M5这种演变更新是永远都不会停止的。
全球应用M5 系统在深圳和在底特律的运行是一样畅通的，它提供给用户超过12种语言以上的相同介面，我们的控制器、传感器、执行器和网络设备都可被特制成满足于各个地区需要的专用设备。
四、系统总体设计方案根据万鑫商业城智能化工程建设总体规划的需求，结合万鑫商业城的具体特点，利用JOHNSON CONTROLS M5上述的先进技术和丰富经验，为万鑫商业城设计出一套符合二十一世纪现代化的商业城自控系统。
系统的设计方案包括从监控内容和方式、设备的选型、DDC的配置、软硬件功能等方面均做了详细的阐述，相信一定会为万鑫商业城楼宇自控系统作出一份贡献。
五、设计原则深圳市龙岗万鑫商业城智能化系统建设工程是面向二十一世纪的高技术高标准的工程，其智能化系统在符合实际需要的前提下，应有适当的超前性，以满足未来的需求。
其BA系统的设计应遵循以下原则：实用性商业城自控系统的设计应以实用为第一原则。
在符合需要的前提下，合理平衡系统的经济性与超前性，以避免片面追求超前性而脱离实际，或片面追求经济性而损害万鑫商业城的智能性。
可靠性系统必须保持每天24小时连续工作。
子系统故障不影响其他子系统运行，也不影响集成系统除该子系统之外的其他功能的运行。
经济性本商业城自控系统方案所选用的设备与系统，以现有成熟的设备和系统为基础，是我们开发研制最成熟,先进的系统。
在商业城自控系统工程投资中，以总体目标为方向，局部服从全局，力求系统在初次投入和整个运行生命周期获得最佳的性能/价格比。
易维护性因为本系统极为复杂，要保证日常运行，系统必须具有高度的可维护性和易维护性，尽量做到所需维护人员少，维护工作量小，维护强度低，维护费用低。
开放可扩展性本商业城自控系统设计尽量采用国家和国际标准及规范，兼容不同厂商、不同协议的设备和系统的信号传输，各子系统可方便进出系统。
六、设计依据➢电气装置安装工程施工及验收规范（GBJ232-82）➢建筑设计防火规范（GBJ 116-88）➢万鑫商业城的设计图纸和项目要求➢JOHNSON CONTROLS 产品设计手册➢智能建筑设计标准（GB/T50314-2000）七、系统监控内容本商业城自控系统之设计是跟据万鑫商业城的设计要求配置的，主体的设计思想是以业主要求结合设计图纸为准。
整个万鑫商业城自控系统的监测和控制包括下列系统：1.中央空调机系统2.风机盘管3.新风机系统4.冷冻站系统5.通风系统6.供配电系统7.商业城中心灯光控控制8.照明控制系统9.给排水系统10.电梯控制11.消防系统12.其它系统如BAS 系统图所示, 万鑫商业城楼宇自控系统的主要设备有:1.N1 通讯网络 (BACnet/Ethernet)2.N2 通讯网络 (RS485)3.网络控制器 (NCU)4.直接数字式控制器 (RS485, DDC)5.集成器(INTEGRATOR)6.操作站根据我们的设计，万鑫商业城楼宇自控系统是由2台网络控制器(NCU)及1台操作站(OWS)所组成。
直接数字式控制器(DDC)主要分散布置在万鑫商业城现场设备所在的位置，DDC之间是通过RS485通讯网络相互连接至网络控制器(NCU). 每个网络控制器(NCU)有1个N2E通讯接口.由于万鑫商业城分布着很多的控制设备，所以我们建议系统采用集散式控制方式。
因高级的控制过程复杂，用同一控制过程的结果并不能满足各个区域，采用集散式控制方式还可增强系统可靠性,减少施工费用.DDC分布以就近控制设备为原则，每个DDC箱均有一个主控器（DX-9100），主控器带有操作键盘及显示装置，因此，当网络或操作站有故障时，每个DDC 均能完成各自所有的就地控制功能。
1.中央空调机系统1）控制设备内容BA 系统将会对各个中央空调设备进行监控：2）控制说明每台中央空调机在送风口及回风口均设温度传感器1个共2个、压差开关1个（作探测过滤器淤塞报警用）、冷冻水开度比例调节阀及其驱动装置一套。
DDC 通过对以上的数据采集装置及执行机构的控制，实现对空调机的监控，其监控功能功能主要有：风机开关控制风机的开关控制主要是通过BA系统预设的时间表来进行启停控制的.在一些特别的情况, 如加班情况, 风机有需要在预先设定时间表之外的时间启动, 用户可选择在BAS操作站上操作启停风机或用音频式电话遥控风机启停（关于电话遥控系统在本节后有详细介绍）. BA 系统允许用户自行设定风机状态与控制之间的联锁监察功能. 在设定此功能后, BA 系统会自动监察风机的状态是否与控制要求一致, 如果不一致,则说明此控制点的设备有故障, BA 系统会以声光报警形式在操作站上显示, 以提醒操作人员做出相应的处理. 另外，BA 系统会将有关的事项一一记录, 以作日后检查之用. 还有， BA 系统允许用户自行设定测量设备的累积运行时间, 以便维修人员在设备运行至一定时间后, 进行维修工作.●手动/自动转换显示DDC控制器通过对手动/自动转换装置状态的检测，把信号读回来分析来确定控制算法，并把信号送回中央监控系统并显示。
●送风、回风温度检测DDC控制器通过安装在送风口和回风口的温度传感器，把送风及回风的温度读回来，以做为控制算法的原始参数，并把检测回来的温度送回中央监控系统显示。
●冷冻水阀门开度控制及显示、回风温度控制DDC 控制器通过温度传感器可以检测到回风温度并将它与预设的温度值(可供用户调较)作比较, 进行PID运算, 然后把控制信号输出至冷冻水阀来对阀门进行开度调节，以控制冷冻水的进水量，进而达到温度调节的目的. 另外此冷冻水阀会与风机状态联锁, 在风机关闭的情况下, 将冷冻水阀关死. 冷冻水阀同时返回阀门开度的百分比数值给中央监控系统.●滤网状态监察BA 系统通过压差开关, 监测过滤网的前后压差. 当压差超过压差开关的预设值(在压差开关上可调), BA 系统会以声光报警形式在操作站上显示, 以提醒操作人员安排有关人员做滤网清洗工作. 而BA 系统也会将有关的事项一一记录, 以作日后检查之用.●运行时间累计BA系统利用软件统计记时功能，可以实时的累计风机的运行时间，并记录显示。
