高压电气设备的预防性试验介绍

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

谈谈高压电气设备预防性试验摘要：通过预防性试验可以及时的检查设备的运行状态，及时地发现设备内部存在的问题，通过及时停电检修，可以有效防止高压电气设备在运行中发生故障，影响系统安全稳定运行。

本文对高压电气设备常用的预防性试验进行了分析，给高压电气设备相关试验人员提供参考。

关键词：高压电气设备；预防性；试验引言高压电气设备试验是电气设备检修的重要环节，是保证电气设备运行安全的重要保障。

试验主要通过对设备的实际绝缘情况和状态进行检测和评估，达到及时发现绝缘安全问题的目的，进而判断设备的运行是否安全。

但是，高压电气设备试验分为破坏性及非破坏性两种，在实验过程中存在一定安全隐患，必须在实验中做好安全保障工作。

1高压电气设备试验的特点1.1绝缘预防性试验对高压电气设备的接触不严、管线破损等问题进行检测是绝缘预防性试验的主要目的。

绝缘预防性试验的主要操作是对电气设备整台设备从外壳到内部构件与管线和其他外接装置的绝缘性进行检验来集中检测电气设备是否存在集中性或分布性的绝缘隐患问题。

根据绝缘预防性试验完成后设备的状态可以分为两种，破坏性试验需要在高于平常正常运行电压的环境下开启设备让设备工作，这种试验方法会对设备造成一定程度上的损害，需要后期维修；非破坏性试验则需要使用极化指数、吸收比等技术性计算试验来检测设备是否存在绝缘安全隐患，对测试电压没有特殊要求。

1.2设备交接试验电力系统中通常同时进行多个电气设备的施工，这些电气设备之间的连接使其运行成为一个完整的系统，通过电气设备交接试验能够对设备的运行质量、效率、装置性能等信息进行检测，从设备运行的层面来提高电力系统的质量对于整个电力系统而言，设备交接试验是把控电气设备施工质量的重点，在交接试验中也经常通过变压器直流电阻试验和其他特性试验来检测电力系统的运行状态和电气设备的安全运行状态。

2高压电气设备预防性试验2.1主回路电阻试验对于SF6断路器、油断路器、GIS、隔离开关设备其主回路电阻应不大于制造商规定值，真空断路器主回路电阻的初值差应小于30%，高压开关柜内断路器导电回路电阻初值差不大于20%，交接验收与出厂值进行对比，不得超过120%出厂值。

高压电气设备的绝缘预防性试验发布时间：2023-05-23T02:10:19.943Z 来源：《科技潮》2023年7期作者：王瑞[导读] 交流耐压试验对绝缘的考验非常严格，能有效地发现较危险的集中性缺陷。

它是鉴定电气设备绝缘强度最直接的方法，对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

昆明耀龙供用电有限公司云南昆明 650000摘要：电气设备是电网运行的主要组成部分，做好绝缘预防性试验可有效降低电气设备事故的发生。

本文先分析了绝缘预防性试验的基本原理，然后对高压电气设备绝缘预防性试验的安全措施进行介绍。

关键词：高压电气设备；绝缘预防性试验1绝缘预防性试验的基本原理1.1交流耐压试验交流耐压试验对绝缘的考验非常严格，能有效地发现较危险的集中性缺陷。

它是鉴定电气设备绝缘强度最直接的方法，对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验，若试验结果合格方能进行交流耐压试验。

否则，应及时处理，待各项指标合格后再进行交流耐压试验，以免造成不应有的绝缘损伤。

1.2绝缘电阻的测试绝缘电阻的测试是电气设备绝缘测试中应用最广泛，试验最方便的项目。

绝缘电阻值的大小，能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。

绝缘电阻的测试最常用的仪表是绝缘电阻测试仪（兆欧表）。

绝缘电阻测试仪（兆欧表）通常有100V、250V、500V、1000V、2500V和5000V等类型。

使用兆欧表应按照DL/T596《电力设备预防性试验规程》的有关规定。

1.3泄漏电流的测试一般直流兆欧表的电压在2.5KV以下，比某些电气设备的工作电压要低得多。

如果认为兆欧表的测量电压太低，还可以采用加直流高压来测量电气设备的泄漏电流。

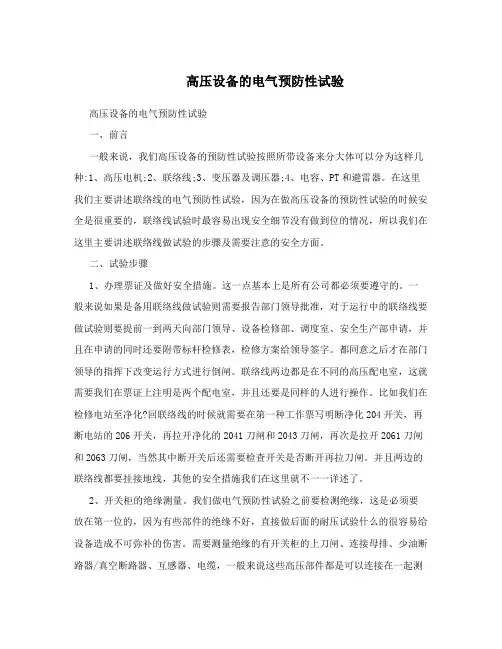

高压设备的电气预防性试验高压设备的电气预防性试验一、前言一般来说，我们高压设备的预防性试验按照所带设备来分大体可以分为这样几种:1、高压电机;2、联络线;3、变压器及调压器;4、电容、PT和避雷器。

在这里我们主要讲述联络线的电气预防性试验，因为在做高压设备的预防性试验的时候安全是很重要的，联络线试验时最容易出现安全细节没有做到位的情况，所以我们在这里主要讲述联络线做试验的步骤及需要注意的安全方面。

二、试验步骤1、办理票证及做好安全措施。

这一点基本上是所有公司都必须要遵守的。

一般来说如果是备用联络线做试验则需要报告部门领导批准，对于运行中的联络线要做试验则要提前一到两天向部门领导、设备检修部、调度室、安全生产部申请，并且在申请的同时还要附带标杆检修表，检修方案给领导签字。

都同意之后才在部门领导的指挥下改变运行方式进行倒闸。

联络线两边都是在不同的高压配电室，这就需要我们在票证上注明是两个配电室，并且还要是同样的人进行操作。

比如我们在检修电站至净化?回联络线的时候就需要在第一种工作票写明断净化204开关，再断电站的206开关，再拉开净化的2041刀闸和2043刀闸，再次是拉开2061刀闸和2063刀闸，当然其中断开关后还需要检查开关是否断开再拉刀闸。

并且两边的联络线都要挂接地线，其他的安全措施我们在这里就不一一详述了。

2、开关柜的绝缘测量。

我们做电气预防性试验之前要检测绝缘，这是必须要放在第一位的，因为有些部件的绝缘不好，直接做后面的耐压试验什么的很容易给设备造成不可弥补的伤害。

需要测量绝缘的有开关柜的上刀闸、连接母排、少油断路器/真空断路器、互感器、电缆，一般来说这些高压部件都是可以连接在一起测量绝缘的，如果是在出事故检修后，或者绝缘比较低的时候就需要把所有部件分开测量，虽然电力规程里面对绝缘值没有硬性规定，但是我们部长给我们定了下标准值，隔离刀闸、连接母排、少油断路器/真空断路器的绝缘必须要在1000MΩ以上，CT因为带着二次回路，所以要求绝缘要在500MΩ以上，电缆的情况又不一样了，电缆很多都是走的桥架或者是电缆沟，有时候可能电缆沟里面还有积水，涉及到外面的电缆又可能受到天气湿度等等外界因素的影响而降低绝缘，所以对高压电缆定义要求绝缘有100MΩ以上就可以了，如果电缆的绝缘只有十几兆的话，那么电缆就绝对不能做后面的耐压试验。

高压电气设备的绝缘预防性试验方法及安全措施摘要：对电气设备的整体检验就是高压电气设备绝缘预防性试验，在检验时可以发现电气设备运行经过中存在的问题。

所以，提前掌握高压设备的绝缘功能，设备运行经过中存在的隐患及早的发现，有助于提高电气设备的绝缘水平和电力体系的安全性。

高压电气设备绝缘预防性试验是保证设备获得安全、有效运行的必需举措。

关键词：高压电气设备；绝缘预防性试验；方法；安全措施1．高压电气设备的绝缘预防性试验的分类当前高压电气设备绝缘预防性试验主要以非破坏性试验和破坏性试验两类为主。

在非破坏性试验中，主要是利用不破坏绝缘的检测方法，或是通过对低电压下各类特质参数进行测量，以此来判断设备绝缘性能的缺陷。

在对高压电气设备绝缘性能检验过程中，利用非破坏性试验也能够取得一定的实效性，但单纯利用非破坏性试验无法准确对设备绝缘性能进行判断。

在破坏性试验中，将试验电压加至设备工作电压甚至更高，以此来检验设备的绝缘性能。

用该种方法对暴露高压电气设备中危险系数较大而且绝缘性能缺陷相对集中的设备进行检验时具有相对较高的针对性和敏感度。

在具体测量时包括交流耐压及直流耐压的测量，但会对被测试设备绝缘性能带来一定的损坏。

这两类绝缘预防性试验在具体应用时，通常会先用非破坏性试验，然后再利用破坏性试验。

对于具体试验过程中高压电气设备存在受潮情况时，需要先对设备进行干燥处理，然后再进行破坏性测试。

2．绝缘预防性试验的方法和原理2.1绝缘电阻吸收试验(1)绝缘电阻的测试，绝缘电阻试验一般是运用固定输出电压并能够直接得到度数的仪表实施，并规定在加压60s后得到的度数就是电气设备的绝缘电阻。

(2)吸收比测试，测定产品不一样时，吸收比的试验就是检验设备绝缘电阻比值的试验。

吸收比关键是反应大型机电设备与变压器绝缘的受潮程度与部分的缺陷，测试的成果相对灵敏。

一般温度在常温状态下，吸收比小于1.3的时候就能够判断绝缘受潮或者发生问题。

2.2泄漏电流的测试在实施泄露试验电流试验时，需要高压整流设备供电，泄漏电流值用微安表来指示，它比兆欧表试验优越之处是试验电压高而且能随便调节，对必然电压等级的被试物施以相关的试验电压，能更容易显示出绝缘自身的弱点。

高压电气设备预防性试验规程正式稿为了确保高压电气设备的安全性能，避免设备故障给生命财产带来严重损失，工业和民用电气设备在上市前必须进行预防性试验。

随着科技的发展，高压电气设备也在不断更新换代，试验规程也需要不断完善。

2019年5月30日，国家市场监管总局正式发布《高压电气设备预防性试验规程》正式稿，本文将对此稿的主要内容进行介绍。

一、试验对象《规程》明确试验对象包括高压开关设备、变压器、电缆、隔离开关、断路器、仪器仪表等普通高压电器设备和电力电缆附件，不包括特种高压电气设备，如：电动汽车快充设施、雷电监测系统等。

二、试验内容1. 绝缘电阻测量：试验旨在检测绝缘电阻在环境条件变化时的稳定性，以此判断绝缘状况是否正常。

测试电压根据设备的额定电压及试验对象的分类，中性点接地的为直流250V及交流500V，中性点不接地的为直流500V及交流1000V。

2. 介质损耗因数测量：测量绝缘材料的介损，以间接反映设备的绝缘性能，测试频率为50Hz。

3. 安全阀动作压力测量：检测设备的保护装置是否按严格要求设置，以控制压力不超过额定值。

4. 时间-电流特性试验：试验旨在检测设备在设定过载区间下，保护装置的时间-电流特性是否正常，即是否满足设备额定负荷的安全保护。

5. 短路电压测量：检测随电压变化而变化的短路电流的大小，判断是否超出设备承受范围。

6. 电力电缆附件试验，包括：电缆终头热缩套管压力试验、电缆附件接头处电接触电阻测量、电缆接头绝缘水密性试验等工艺试验。

三、试验周期《规程》规定，高压开关设备、断路器、隔离开关、变压器及其连接的电缆试验周期为4年，电缆的热缩套管压力试验周期为2年，其他附件试验周期为3年。

试验周期必须是正整数年。

四、试验报告试验完成后应做好试验报告，其中包括：试验设备基本信息、试验环境条件、试验过程、试验结果和结论、不合格试验对象改进措施及时限等内容。

总之，高压电气设备的预防性试验是保证设备正常使用、保护员工安全的重要手段。
