下载文档原格式

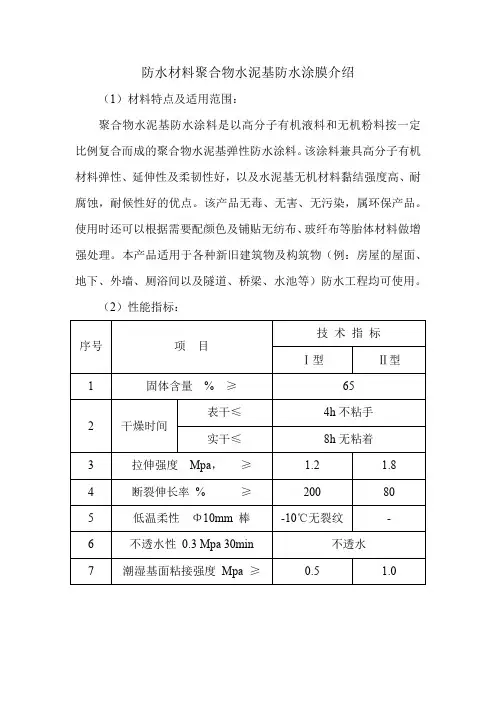

防水材料聚合物水泥基防水涂膜介绍
（1）材料特点及适用范围：
聚合物水泥基防水涂料是以高分子有机液料和无机粉料按一定比例复合而成的聚合物水泥基弹性防水涂料。
该涂料兼具高分子有机材料弹性、延伸性及柔韧性好，以及水泥基无机材料黏结强度高、耐腐蚀，耐候性好的优点。
该产品无毒、无害、无污染，属环保产品。
使用时还可以根据需要配颜色及铺贴无纺布、玻纤布等胎体材料做增强处理。
本产品适用于各种新旧建筑物及构筑物（例：房屋的屋面、地下、外墙、厕浴间以及隧道、桥梁、水池等）防水工程均可使用。
（2）性能指标：。

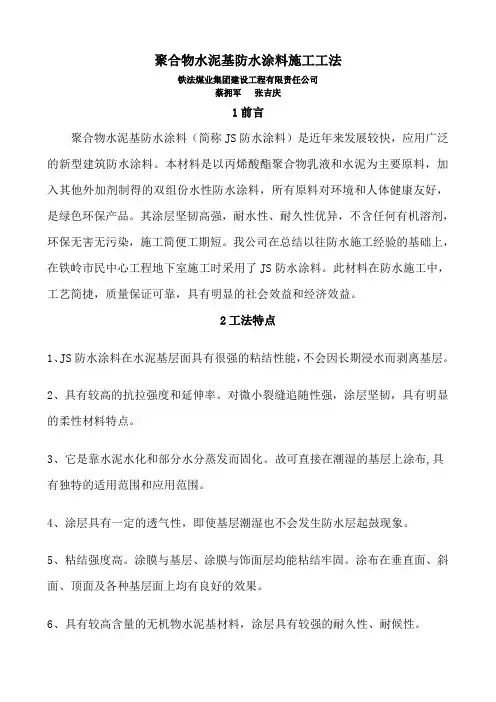

双组份聚合物改性水泥基防水涂料-地下室防水施工工艺一、材料的性能及使用：柔韧型双组份、聚合物改性水泥基防水涂料是近年来发展较快，应用广泛的新型建筑防水涂料。
本公司生产的柔韧型双组份、聚合物改性水泥基防水涂料是以丙烯酸酯聚合物乳液和水泥为主要原料，加入其他外加剂制得的双组份水性防水涂料，所用原料对环境和人体健康友好，是绿色环保产品。
按中华人民共和国建材行业标准JC/T894—2001组织生产。
二、本公司产品的特点：1、耐水性、耐久性优异，能与基面及水泥砂浆等各种基面材料粘结牢固；该种材料不含有任何有机溶剂，环保无害无污染，施工简便工期短。
2、柔韧型双组份、聚合物改性水泥基防水涂料在水泥基层面具有很强的粘结性能，不会因长期浸水而剥离基层。
3、涂膜防水具有直接弥补混凝土表面质量缺陷和毛细孔的能力。
4、涂膜防水具有破损点与渗漏点对应的特点，不会因一点破损而使防水层大面积失效，一旦墙板结构某处发现渗漏容易进行补救处理。
5、涂层具有一定的透气性：即使基层潮湿也不会发生防水层起鼓现象。
6、优良的耐候性：抗紫外线的照射能力强，涂膜的耐老化性能优异；7、环保性：以清水做稀释剂，冷施工，无毒、无味、无污染、对环境和人体健康友好。
8、广泛的配合性：在和其他防水材料复合使用时，与其他材料配合性好，不与其他防水材料发生化学反应。
三、施工工艺：1、施工流程：清理基层--- 配料搅拌 ---底面防水层 ---细部附加层--- 满铺玻纤布--- 配料搅拌--- 涂刷中间防水层--- 可铺玻纤布 ---涂刷表面防水层 ---防水层一次试水饰面施工 ---第二次试水 ---工程质量验收2、操作要点：a、清理基层：清除基层的浮灰、油污或疏松物等杂质。
基面要求必须牢固、平整、对于凹凸不平或有裂缝的基面应先找平层后再施工；基面必须清除干净，不得有浮尘、杂物、明水等。
b、配料：配料由专人负责称取材料配制，先按公司提供的配合比（按基材干湿状况和不同材料的吸水率对加水量进行调整）分别称出配料所用的液料、粉料、水，先将水加入液料，用手提电动搅拌器搅拌，在搅拌过程中再将粉料续续加入，搅拌均匀使其不含有未分散的粉料。
聚合物水泥基防水涂料简介：聚合物水泥基防水涂料，通常称之为JS防水涂料。
聚合物水泥基防水涂料是以丙烯酸酯等聚合物乳液与水泥为主要原材料加入其他外加剂制得的单组分或双组分水性建筑防水涂料。
这种涂料由于综合了聚合物和水泥的优势，而被认为具有“刚柔相济”的特性，即既具有聚合物涂膜的延伸性、防水性，也有水硬性胶凝材料强度高、与潮湿基层粘结能力强的特点。
聚合物水泥基防水涂料的优点是施工方便、综合造价低，工期短，且无毒环保。
JS复合防水涂料是一种无毒、无公害的新型建筑防水材料。
该种涂料以水作为分散剂，解决了因采用焦油、沥青等溶剂型防水涂料所造成的环境污染以及对人体健康的危害。
JS复合防水涂料防水性能好，还可以根据用户要求配置多种色彩，是一种集防水和装饰的新型防水材料。
实践证明，JS复合防水涂料可以取得可靠的防水效果，同时也解决了潮湿基面上大部分防水材料无法正常施工这一难题。
因此，聚合物水泥基已经成为防水涂料市场的主角。
分类：JS复合防水涂料为水性涂料，施工极为方便，是一种新型环保产品，适用于各种防水要求。
产品分为Ⅰ型和Ⅱ型两种。
Ⅰ型：以聚合物为主的防水涂料，主要用于非长期浸水环境下的建筑防水工程；Ⅱ型：以水泥为主的防水涂料，适用于长期浸水环境下的建筑防水工程。
在聚合物水泥类防水涂料中，得到广泛应用的是丙烯酸酯和乙烯-醋酸乙烯（VAE）两类，分单组分和双组分两种。
组分：组分防水涂料种类单组分粉状涂料双组分防水涂料胶结材料可再分散丙烯酸酯树脂粉末或可再分散乙烯-醋酸乙烯树脂粉末、硅酸盐水泥或普通硅酸盐水泥或其他水泥弹性丙烯酸酯乳液或-醋酸乙烯乳液、硅酸盐水泥或普通硅酸盐水泥或其他水泥填料、颜料不同粒径、配比的石英砂和着色颜料不同粒径、配比的石英砂和着色颜料助剂粉状消泡剂消泡剂、增塑剂产品制备和特性将各类材料按一定配方混合均匀得到粉状产品，使用前加入适量水搅拌均匀即可使用分别将各类粉料和各类液体材料按一定配方混合均匀形成粉料组合和液料组分并分开包装。
第三项、聚合物水泥防水涂料1、基层条件:1.1.清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。
1.2. 为保证涂膜牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。
1.3. 对基层含水率无要求，基面若有明水，扫除即可施工。
1.4. 阴阳角应采用水泥砂浆抹成圆弧角。
2、工艺流程:基面处理—→细部节点部位附加层施工—→第一次涂刷聚合物水泥防水涂料—→第二次涂刷聚合物水泥防水涂料—→第三次涂刷聚合物水泥防水涂料—→组织验收3、施工步骤:3.1.基面处理：用铁铲、扫帚等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需要新修整，阴阳角部位在找平时做成圆弧形。
3.2.将聚合物水泥防水涂料与水泥按一定比例将水泥慢慢加入液料容器中，并用电动搅拌器搅拌，搅拌时间约为5分钟，搅拌要均匀细腻，不含团粒状的混合物。
3.3.对阴阳角，后浇带等薄弱部位立面及平面各300mm范围内应作防水加强层，采用增加该处涂料防水层厚度。
3.4.加强部增加的防水层，同层相邻的搭接宽度应大于100mm，上下层接缝应错开1/3 幅宽。
3.5.涂刷第一道涂膜：在前一道底胶层固化并干燥后，应先检查有部位没有涂刮到位，如没有，即可涂刷第一层涂膜；如有，则应补刷涂膜，然后进行第一层涂膜施工。
涂刮第一层涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，单层控制在0.4∽0.5mm之间。
3.6. 涂刮第二道涂膜：第一道涂膜固化后(手摸防水层不粘手)，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，厚度控制在0.5∽0.6mm之间。
3.7.涂刮第三道涂膜：方法同第二道，但刮方向应与第二道的涂刮方向相垂直，厚度控制在0.5∽0.6mm之间。
最后总体厚度的最小厚度不小于1.4mm，平均厚度不小于1.5mm3.8.场地上工具及材料收放整理，并要求甲方对施工部位进行验收4、注意事项:4.1.每层涂覆时应先进行测验，测定每m2涂料用量，施工时应按测定的用量取料。
聚合物水泥防水涂料防水施工方案及工艺方法1、施工准备（1）材料聚合物水泥防水涂料，以聚合物乳液和水泥为主要原料，加入其它添加剂制成的，为乳剂与粉剂双组份涂料，按规定比例混合拌匀使用，性能指标以产品说明为准。
（2）主要工具基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚等。
取料配料工具：台秤、搅拌器、材料筒等。
涂料涂覆工具：滚刷、刮刷、刷子等。
（3）作业条件可在潮湿或干燥的基面上施工。
基层（找平层）可用水泥砂浆抹平压光，坚实平整不起砂，要求基本干燥，若基层过于潮湿可用抗渗堵漏材料做潮湿基层处理，待表面干燥后再做防水层。
泛水坡度在2%以上、不得积水；基层遇转角处等部位，水泥砂浆应抹成小圆角。
基层与相联接的管件、地漏、排水口等应在防水层施工前先将预留管道安装牢固。
预留管道未安装完不得进行防水层施工。
转角处水泥砂浆收头圆滑，管根处按设计要求用密封膏嵌填密实。
2、施工工艺清理基面→局部防水附加层→防水层→防水层试水→保护层→工程质量验收。
3、施工要点（1）基面清理基面必须彻底清理干净，不得有浮尘、杂物、明水等。
（2）涂刷防水层底层用料：由专人负责称取材料配制，先按表1提供的配合比分别称出配料所用的乳剂、粉剂，用手提电动搅拌器搅拌均匀，建议搅拌7-10分钟，使其不含有未分散的粉料。
涂料涂刷前应对基面进行湿润至饱和，但不应留有明水。
用滚刷或油漆刷均匀地涂刷多遍，直到达到规定的涂膜厚度要求，不得漏底，待涂层干固后，才能进行下一道工序。
当多遍涂布时，每遍涂刷方向应与上一遍方向相垂直，以达到更好的覆盖。
(3）局部防水附加层对易发生漏水的部位，应进行密封或加强处理。
(4）闭水试验在最后一遍防水层干固48h后，闭水24h，无渗漏为合格。
(5）保护层或饰面层施工淋水试验合格后，即可做保护层或饰面层施工。
施工温度：5～35℃。
4、质量要求(1）主控项目防水材料符合设计要求和现行有关标准的规定。
排水坡度、预埋管道、设备、固定螺栓的密封符合设计要求。

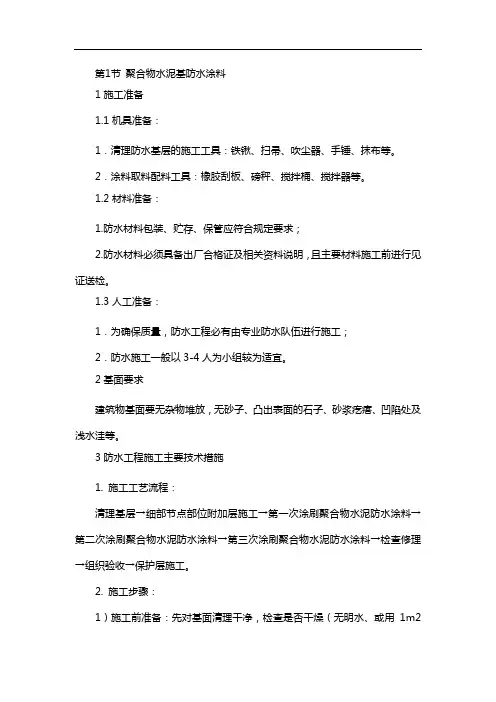

第1节聚合物水泥基防水涂料1施工准备1.1机具准备：1．清理防水基层的施工工具：铁锹、扫帚、吹尘器、手锤、抹布等。
2．涂料取料配料工具：橡胶刮板、磅秤、搅拌桶、搅拌器等。
1.2材料准备：1.防水材料包装、贮存、保管应符合规定要求；2.防水材料必须具备出厂合格证及相关资料说明，且主要材料施工前进行见证送检。
1.3人工准备：1．为确保质量，防水工程必有由专业防水队伍进行施工；2．防水施工一般以3-4人为小组较为适宜。
2基面要求建筑物基面要无杂物堆放，无砂子、凸出表面的石子、砂浆疙瘩、凹陷处及浅水洼等。
3防水工程施工主要技术措施1. 施工工艺流程：清理基层→细部节点部位附加层施工→第一次涂刷聚合物水泥防水涂料→第二次涂刷聚合物水泥防水涂料→第三次涂刷聚合物水泥防水涂料→检查修理→组织验收→保护层施工。
2. 施工步骤：1）施工前准备：先对基面清理干净，检查是否干燥（无明水、或用1m2面积的橡胶板或卷材覆盖基层，2-3小时后基层无水印、橡胶板或卷材无凝结水为合格），如未达到要求则使用热烘法喷干，方可进行下一个工序施工。
阴阳角部位在找平时就作成半径50mm小圆角。
2）将聚合物水泥基涂料与水泥按1：1.5（重量比）的比例将水泥慢慢加入液料容器中，并用电动搅拌器搅拌，搅拌时间约为5分钟，搅拌要均匀细腻，不含团粒状的混合物。
3）对阴阳角，后浇带等薄弱部位立面及平面各300mm范围内应作防水加强层，采用增加该处涂料防水层厚度。
4）加强部增加的防水层，同层相邻的搭接宽度应大于100mm，上下层接缝应错开1/3 幅宽。
5）涂刷第一道涂膜：在前一道底胶层固化并干燥后，应先检查有部位没有涂刮到位，如没有，即可涂刷第一层涂膜；如有，则应补刷涂膜，然后进行第一层涂膜施工。
涂刮第一层涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，单层控制在0.4~0.5mm之间。
6）涂刮第二道涂膜：第一道涂膜固化后（手摸防水层不粘手），即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，厚度控制在0.5~0.6mm之间。
