万用表电阻档的使用与测量2

万用表使用方法万用表是一种常用的电工测量工具，它可以测量电压、电流和电阻等电学参数。

在电路检修、电子设备维护以及日常生活中，我们经常会用到万用表。

下面，我将向大家介绍一下万用表的使用方法。

首先，使用万用表之前，我们需要了解一下它的基本结构。

万用表通常由表身、表笔和测量旋钮组成。

表身上有一个显示屏，用来显示测量结果。

表笔分为红色和黑色，红色表笔用来测量正电压，黑色表笔用来测量负电压。

测量旋钮用来选择不同的测量模式，比如电压、电流、电阻等。

接下来，我们来看一下如何测量电压。

首先，将测量旋钮拨到“V”档位，然后将红色表笔插入表身上标有“VΩmA”符号的插孔中，将黑色表笔插入标有“COM”符号的插孔中。

接着，将红色表笔接触电路中的正极，黑色表笔接触电路中的负极，此时显示屏上将显示电路的电压值。

除了电压，万用表还可以测量电流。

测量电流时，需要将测量旋钮拨到“mA”档位，然后将红色表笔插入标有“mA”符号的插孔中，黑色表笔插入标有“COM”符号的插孔中。

接着，将红色表笔接触电路中的正极，黑色表笔接触电路中的负极，此时显示屏上将显示电路的电流值。

另外，万用表还可以测量电阻。

测量电阻时，需要将测量旋钮拨到“Ω”档位，然后将红色表笔插入标有“VΩmA”符号的插孔中，黑色表笔插入标有“COM”符号的插孔中。

接着，将红色表笔和黑色表笔分别接触电路中的两端，此时显示屏上将显示电路的电阻值。

除了以上介绍的基本测量方法，万用表还可以用来测试二极管、三极管、电容器等元件。

在使用时，需要根据具体的测量对象选择相应的测量档位和插孔，并按照说明书上的方法进行操作。

总的来说，万用表是一种非常实用的电工测量工具，掌握其使用方法对于电路检修和电子设备维护至关重要。

希望通过本文的介绍，大家能够更加熟练地使用万用表，提高工作效率，保障工作安全。

数字万⽤表⼆极管档测试原理与使⽤⽅法1.引⾔模拟式万⽤表(俗称指针式万⽤表)的电阻档能够⽅便地⽤于半导体元件性能的鉴别，但数字万⽤表的电阻档则⽆能为⼒。

究其原⽥，主要是数字万⽤表电阻档所能提供的测试电流太⼩，就常⽤的DT 830型(以下均以此型为例)⽽⾔，它的20K档不⼤于7.5U A，⽽20M档仅仅只有75nA 。

由于半导体元件具有⾮线性特性，其PN结的正、反电阻与通过其中测试电流的⼤⼩密切相关，以如此微弱的测试电流测试元件的正、反向电阻，其⼯作点注定要落在PN结伏安特性曲线的弯曲区段，即死区范围。

困此，在电阻档测出的阻值⽐正常使⽤的值相差甚远⽽不⾜为奇，故⼀般数字万⽤表都专门另设⽤于测试⼆极管的档位---⼆极管测试档（简称⼆极管档）。

2.⼆极管档测试⼯作原理该档位电路如图1所⽰，它是在200MV基本表基础上扩展⽽成的，+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测⼆极管VDx提供测试电流，在被测⼆极管未接⼊之前，分压电路A，B两点的电压分别为VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)／(1+0.47+0.5+274+30.1))× 2.8=2.782 VVB= (R15／(R17+R16+Rt+R14+R15)) V+=[30.1／(1+0.47+0 .5+274+30.1)]×2.8= 0.275V集成电路7106当前的输⼋电压为V IN=VB=0.275V=275m V 。

由于该值超出了基本表电压量程200mV ，所以显⽰屏读数应为溢出状态(显⽰ 1”)。

当被测⼆极曾VDx接⼊电路之后， A点电压由2.782V被箝位到⼆极管的正向压降VF(硅管为0 .7V左右,锗管为0.3V左右)，⽽此时集成电路7106的输⼊电压变为VIN= (R15／(R14+R15)) VF= [30.1／(274+ 30．1)]VF≈ 0.1 VF由此可见，在集成电路输⼊端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显⽰屏上直接显⽰出被测⼆极管的正向压降VF。

用万用表测电阻的方法
使用万用表测量电阻是一种常见的电子测量技术。

以下是一些基本步骤：
1. 连接万用表：首先，将万用表与待测电阻连接。

通常，万用表会有两个插孔，一个是电压测量插孔，另一个是电流测量插孔。

将待测电阻的一端连接到电压测量插孔，另一端连接到电流测量插孔。

2. 选择测量范围：根据待测电阻的阻值，选择合适的测量范围。

万用表通常会有多个测量范围，例如欧姆、千欧姆、兆欧姆等。

选择合适的测量范围可以确保测量的准确性和精度。

3. 调整零点：在开始测量之前，需要将万用表的零点调整到最小值。

这是为了消除万用表的内部电阻对测量结果的影响。

4. 测量电阻：将万用表的开关调至欧姆档（电阻测量档），然后进行测量。

在测量过程中，万用表会显示待测电阻的阻值。

5. 读取结果：在测量完成后，读取万用表显示的阻值。

注意，万用表显示的阻值可能包括小数点和单位（例如kΩ、MΩ等）。

6. 记录结果：将测量的结果记录下来，以便后续分析和使用。

需要注意的是，使用万用表测量电阻时，需要确保待测电阻与万用表之间的连接稳定，以避免出现误差。

此外，在测量高阻值电阻时，可能需要考虑连接线的电阻和接触电阻等因素对测量结果的影响。

指针万用表电阻档使用方法指针万用表是一种常见的电子测试仪器，可用于测量电压、电流和电阻等。

本文将重点介绍指针万用表在电阻测量方面的使用方法。

一、仪器准备在进行电阻测量前，首先需要准备好指针万用表和被测电阻。

确保指针万用表的电池电量充足，并将测量档位调至电阻档。

二、测量方法1. 确定待测电阻的阻值范围，选择合适的电阻档位。

如果待测电阻的阻值未知，可以先选择较大的档位进行测量，然后根据实际情况调整档位。

2. 将指针万用表的两个测试引线分别连接到待测电阻的两端。

确保测试引线与电阻之间的接触良好，避免接触不良导致测量结果不准确。

3. 观察指针万用表的指针位置，读取电阻值。

指针位置越靠近刻度盘上方，表示电阻值越大；指针位置越靠近刻度盘下方，表示电阻值越小。

根据指针位置，可以粗略估计出电阻的阻值。

4. 如果需要更精确的测量结果，可以使用零位校准功能。

先将测试引线接触在一起，然后调整指针万用表上的零位校准旋钮，使指针回到零位。

此时再进行电阻测量，可以得到更准确的结果。

三、注意事项1. 在进行电阻测量时，应尽量避免在带电状态下进行操作，以免发生触电事故。

2. 测量引线应保持干燥，避免接触潮湿环境。

3. 测量结束后，应将电阻档位调回初始位置，并将指针万用表放置在干燥通风的地方。

四、常见问题解答1. 为什么在测量前要将测试引线接触在一起进行零位校准？答：零位校准可以消除测试引线电阻的影响，确保测量结果更准确。

2. 如果待测电阻的阻值超过了最大测量范围怎么办？答：如果待测电阻的阻值超过了最大测量范围，需要选择更大的测量档位进行测量，或者使用其他测量仪器进行测量。

3. 为什么测量结果可能与待测电阻的实际阻值存在一定误差？答：测量误差可能由测试引线的接触不良、电池电量不足、仪器本身的精度等因素造成。

指针万用表是一种简单易用的电子测量仪器，通过掌握正确的使用方法，可以准确测量电阻值。

在使用过程中，需要注意操作规范和安全事项，以确保测量结果的准确性和人身安全。

数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔.对未知量进行测量时,应首先把量程调到最大，然后从大到小调直到合适为止。

若表显示“1”表示过载，应加大量程。

2、改变量程时，表笔应与被测点断开.3、测量电流是切忌过载。

4、不允许用电阻档和电流档测电压。

5、测量电阻时不能带电测量。

二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V—--—量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上，红表笔接触电压高的一端,黑表笔接到电压低的一端。

（3）测直流电压最高不应超过1000V,否则有触电的危险。

2、交流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调,并将测试笔并联接到待测电源或负载上。

（3）测交流电压不要超过750V,否则有损坏线路和触电的危险。

3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。

4、交流电流的测量（1）将黑表笔插入COM插孔，当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里。

5、电阻测量（1)将黑表笔插入COM插孔，红表笔插入Ω插孔.（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。

6、电容测量待测电容先放电后进行测试，以防损坏本表或引起测量误差。

7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔。

（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上,直接从显示屏上读取频率值。

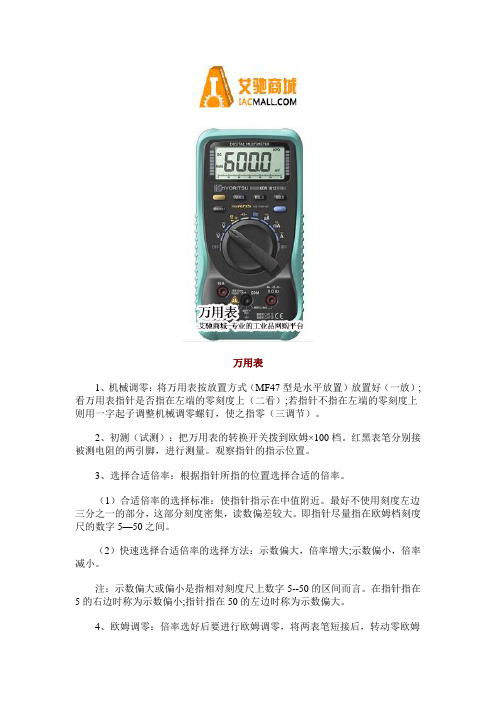

万用表1、机械调零：将万用表按放置方式（MF47型是水平放置）放置好（一放）;看万用表指针是否指在左端的零刻度上（二看）;若指针不指在左端的零刻度上则用一字起子调整机械调零螺钉，使之指零（三调节）。

2、初测（试测）：把万用表的转换开关拨到欧姆×100档。

红黑表笔分别接被测电阻的两引脚，进行测量。

观察指针的指示位置。

3、选择合适倍率：根据指针所指的位置选择合适的倍率。

（1）合适倍率的选择标准：使指针指示在中值附近。

最好不使用刻度左边三分之一的部分，这部分刻度密集，读数偏差较大。

即指针尽量指在欧姆档刻度尺的数字5—50之间。

（2）快速选择合适倍率的选择方法：示数偏大，倍率增大;示数偏小，倍率减小。

注：示数偏大或偏小是指相对刻度尺上数字5--50的区间而言。

在指针指在5的右边时称为示数偏小;指针指在50的左边时称为示数偏大。

4、欧姆调零：倍率选好后要进行欧姆调零，将两表笔短接后，转动零欧姆调节旋钮，使指针指在电阻刻度尺右边的“0”Ω处。

5、测量及读数：将红、黑表笔分别接触电阻的两端，读出电阻值大小。

读数方法：表头指针所指示的示数乘以所选的倍率值即为所测电阻的阻值。

例如选用R×100档测量，指针指示40，则被测电阻值为：40×100=4000Ω=4KΩ。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

万用表正确使用方法基本步骤
万用表是一种常用的测试工具,可以测量各种物理量,如电阻、电压、电流等。

正确使用万用表可以确保测量结果准确可靠。

以下是万用表正确使用的基本步骤:
1. 熟悉万用表的基本结构:了解万用表的基本结构和各个部分的作用。

常见的万用表有表身、表笔和电源开关等。

2. 了解测量范围和精度:了解不同品牌和型号的万用表的测量范围和精度,以便选择合适的万用表进行测量。

3. 测量电阻:测量电阻时,需要将万用表的电阻档位调整到适当的位置,并使用合适的量程。

通常情况下,电阻档位的最小量程为10kΩ,最大值为1MΩ。

测量电阻时,需要将万用表的表笔连接到待测电阻的两端,并保持连接一段时间,以便测量得出准确的电阻值。

4. 测量电压:测量电压时,需要将万用表的电压档位调整到适当的位置,并使用合适的量程。

通常情况下,电压档位的最小量程为0.1V,最大值为10V。

测量电压时,需要将万用表的表笔连接到待测电压的两端,并保持连接一段时间,以便测量得出准确的电压值。

5. 测量电流:测量电流时,需要将万用表的电流档位调整到适当的位置,并使用合适的量程。

通常情况下,电流档位的最小量程为0.01A,最大值为10A。

测量电流时,需要将万用表的表笔连接到待测电流的两端,并保持连接一段时间,以便测量得出准确的电流值。

6. 清洁和保养:在使用万用表的过程中,需要定期清洁和保养万用表。

清洁万用表可以确保表身和表笔的导电性能良好,并防止污垢和水分侵入。

正确使用万用表可以确保测量结果准确可靠,有助于提高工作效率和质量。

数字万用表的测量方法数字万用表相对来说，属于比较简单的测量仪器。

以下是数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量：1、直流电压的测量，如电池、随身听电源等：首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量：1、直流电流的测量：先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2、交流电流的测量：测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源就报废了。

三、电阻的测量：将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

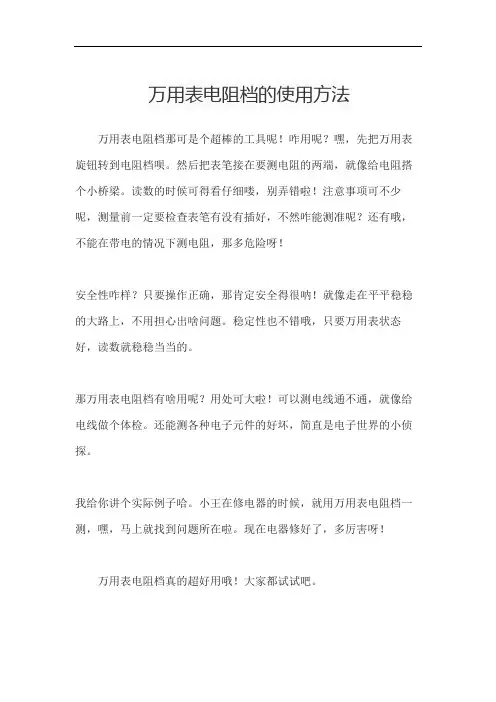

万用表电阻档的使用方法
万用表电阻档那可是个超棒的工具呢！咋用呢？嘿，先把万用表旋钮转到电阻档呗。

然后把表笔接在要测电阻的两端，就像给电阻搭个小桥梁。

读数的时候可得看仔细喽，别弄错啦！注意事项可不少呢，测量前一定要检查表笔有没有插好，不然咋能测准呢？还有哦，不能在带电的情况下测电阻，那多危险呀！
安全性咋样？只要操作正确，那肯定安全得很呐！就像走在平平稳稳的大路上，不用担心出啥问题。

稳定性也不错哦，只要万用表状态好，读数就稳稳当当的。

那万用表电阻档有啥用呢？用处可大啦！可以测电线通不通，就像给电线做个体检。

还能测各种电子元件的好坏，简直是电子世界的小侦探。

我给你讲个实际例子哈。

小王在修电器的时候，就用万用表电阻档一测，嘿，马上就找到问题所在啦。

现在电器修好了，多厉害呀！
万用表电阻档真的超好用哦！大家都试试吧。
