下载文档原格式
超级电容器中电极材料的制备与性能评价超级电容器是一种能够存储和释放大量电能的装置，能够实现快速充放电，长寿命和稳定性高的优点。
而其中的电极材料则是超级电容器能否实现高性能的关键。
因此，本文将探讨超级电容器中电极材料的制备与性能评价。
一、电极材料的种类和制备方式超级电容器中常用的电极材料主要有：活性炭、金属氧化物、聚合物膜和纳米材料等几类。
其中，活性炭是目前使用最广泛的一种电极材料，它的制备方式也比较简单，可以通过碳化处理或化学活化等方法制备。
而金属氧化物和聚合物膜在制备过程中需要用到化学合成和物理氧化等方法，相对来说制备难度要高一些，但由于它们具有的优异性能，仍然得到了广泛的应用。
纳米材料则是一种比较新的电极材料，由于其特殊的表面活性，可以实现高比电容和高功率密度等优点，但其制备过程的困难度比较大。
二、电极材料的性能评价指标电极材料的性能评价指标主要有比电容、内电阻、循环寿命、稳定性和安全性等几个方面。
其中比电容是衡量电极上能够存储多少电荷的指标，一般来说该指标越高表示电极材料越好。
内电阻则是描述电极材料中流过电流时造成的能量损耗，该指标越低表示电极材料的导电性越好。
而循环寿命则是描述电极材料在多次充放电循环中能否保持较稳定的性能表现，该指标越高表示电极材料的寿命越长。
稳定性和安全性则是衡量电极材料在不同环境下（如高温、低温、潮湿等）和在意外情况下（如过充、短路等）的表现，该指标越好表示电极材料越安全。
三、电极材料的性能测试方法电极材料的性能测试方法主要有：比电容测试、交流阻抗谱测试、电化学循环测试、恒流充放电测试和热稳定性测试等。
比电容测试是一种能够快速测试出电极材料比电容的方法，交流阻抗谱测试则是能够测试出电极材料内电阻和电极与电解质之间的界面电化学特性的方法。
而电化学循环测试和恒流充放电测试则是能够测试出电极材料的循环寿命和稳定性等性能指标的方法。
最后，热稳定性测试则是为了测试电极材料在高温条件下的稳定性和安全性而进行的测试。
超级电容器的现状及发展趋势一、本文概述随着科技的飞速发展和人类对能源需求的日益增长，超级电容器作为一种新兴的储能器件，正逐渐在能源储存和转换领域崭露头角。
本文旨在全面概述超级电容器的现状及其未来发展趋势，从而为相关领域的研究人员和技术人员提供有价值的参考。
本文将回顾超级电容器的历史发展，探讨其从概念提出到实际应用的过程。
文章将详细介绍超级电容器的基本原理、结构特点以及性能优势，以便读者对其有深入的理解。
在此基础上，文章将重点分析当前超级电容器在各个领域的应用状况，如交通运输、电力储能、电子设备等领域。
同时，文章还将探讨超级电容器在实际应用中面临的挑战和问题，如成本、安全性、寿命等。
本文还将关注超级电容器的未来发展趋势。
随着材料科学、纳米技术、电化学等领域的进步，超级电容器的性能有望得到进一步提升。
文章将预测超级电容器在未来可能的技术突破和市场应用前景，包括新型电极材料的开发、电容器结构的优化、以及与其他能源储存技术的融合等。
本文将全面梳理超级电容器的现状及其未来发展趋势，旨在为读者提供一个清晰、全面的视角，以便更好地把握超级电容器在能源储存和转换领域的发展动态。
二、超级电容器的现状超级电容器，作为一种介于传统电容器和电池之间的新型储能器件，以其独特的性能优势在现代能源领域引起了广泛的关注。
目前，超级电容器的应用已经渗透到了许多领域，包括交通、能源、工业、电子等。
在交通领域，超级电容器以其高功率密度和快速充放电的特性，被广泛应用于电动公交、混合动力汽车以及电动汽车的启动和加速过程中。
超级电容器能够在短时间内提供大量的电能，使车辆在短时间内达到较高的速度，从而提高车辆的动力性能。
超级电容器还可以作为车辆的辅助能源，与电池配合使用，延长车辆的续航里程。
在能源领域，超级电容器被用作风力发电和太阳能发电系统的储能装置。
在这些系统中，超级电容器可以平滑输出电能，避免由于风速和日照强度的不稳定而导致的电能波动。
超级电容器材料的研究及应用超级电容器是一种利用电场存储电能的能量存储器，其在电化学和电磁学理论上都有一定的发展。
超级电容器具有高能量密度、快速充放电、长寿命等优点，在现代航空、汽车、宇航和智能电网等领域有着广泛的应用。
而超级电容器的核心是电极材料，所以先进的电极材料能够带来超级电容器工作性能更好的表现。
一、超级电容器电极材料的研究现状目前，超级电容器电极材料的研究集中在以下领域：（1）金属氧化物材料的研究。
金属氧化物，如钼酸锂、钴酸镍等，具有优异的电极电化学性能，同时元素资源广泛，价格低廉，因此在超级电容器电极材料领域得到了广泛的研究与应用。
（2）碳材料的研究。
碳材料是制备超级电容器电极材料的主要原材料之一，具有良好的导电性和热稳定性。
而以活性炭为代表的多孔碳材料还具有大表面积、高比电容等优良性质，因此在超级电容器电极材料以及电池、传感器等领域应用广泛。
（3）二维材料的研究。
二维材料，如石墨烯和硼氮化物，具有高比表面积、方便处理的优势，已被广泛研究作为超级电容器电极材料。
尤其石墨烯由于其优异的导电性、机械强度和化学稳定性等特性，在超级电容器电极材料研究中被广泛关注。
（4）金属有机骨架材料的研究。
金属有机骨架材料，即MOFs，是由金属离子和有机配体组成的晶态材料，具有极大的内孔体积以及可调控的孔径和结构。
这种新型材料具有极高的表面积和储能密度，是超级电容器电极材料研究的热点之一。
二、超级电容器电极材料的制备方法超级电容器电极材料的制备方法主要分为化学还原法、水热法、煅烧法、氧化还原电位法等。
其中化学法是制备超级电容器电极材料的常规方法，其通过调节反应条件，可控制电化学行为，实现材料的优异电化学性能；而水热合成是在相对低的温度和压力下，通过压剂或表面修饰剂，实现材料形貌和结构的微观调控；氧化还原电位法是通过扫描电位电化学法控制电位，调控材料的化学反应，从而实现精准控制。
三、超级电容器材料的应用超级电容器在现代工业、航空、军事、医学等领域得到了广泛的应用。
超级电容器电极材料研究进展一、本文概述随着能源危机和环境污染问题日益严重，高效、环保的能源存储和转换技术成为了全球科研工作的热点。
超级电容器，作为一种新型的储能器件，因其具有高功率密度、快速充放电、长循环寿命等优点，在电动汽车、电子设备、可再生能源系统等领域具有广阔的应用前景。
电极材料作为超级电容器的核心组成部分，其性能直接影响着超级电容器的整体性能。
因此，研究和开发高性能的超级电容器电极材料成为了当前的研究重点。
本文旨在全面综述超级电容器电极材料的研究进展，包括各类电极材料的性能特点、合成方法、改性策略及其在超级电容器中的应用。
文章首先介绍了超级电容器的基本原理和分类，然后重点分析了碳材料、金属氧化物、导电聚合物等常见电极材料的性能优势和存在的问题。
接着，文章综述了近年来通过纳米结构设计、复合改性、表面修饰等手段提高电极材料性能的研究进展。
文章展望了超级电容器电极材料未来的发展方向和潜在应用领域。
通过本文的阐述，期望能够为超级电容器电极材料的研究和应用提供有益的参考和启示。
二、超级电容器电极材料分类超级电容器的性能与电极材料的特性密切相关，因此，对电极材料的研究一直是超级电容器领域的热点。
根据材料种类的不同，超级电容器的电极材料主要分为碳材料、金属氧化物/氢氧化物、导电聚合物以及复合材料等几大类。
碳材料：碳材料是超级电容器中应用最广泛的一类电极材料，包括活性炭、碳纳米管、石墨烯等。
这类材料具有比表面积大、导电性好、化学稳定性高等优点，适合用作双电层电容器的电极材料。
然而，碳材料的储能机制主要是物理吸附，因此其能量密度相对较低。
金属氧化物/氢氧化物：金属氧化物/氢氧化物如RuO₂、MnO₂、NiOOH 等，具有较高的赝电容特性，能够实现快速的氧化还原反应，从而提供更高的能量密度。
然而，这类材料的导电性较差，且在充放电过程中体积变化较大，容易导致电极结构破坏，影响循环稳定性。
导电聚合物：导电聚合物如聚吡咯、聚噻吩等，具有良好的导电性和赝电容特性，是超级电容器电极材料的另一类重要选择。
超级电容器发展现状
超级电容器是一种新型的电化学储能装置，具有高能量密度和高功率密度的特点，被广泛用于电动车、电网储能等领域。
目前，超级电容器的发展正处于快速增长的阶段，如下所述：
1. 技术改进：超级电容器技术在材料、结构和工艺方面都进行了重大突破和改进。
例如，采用新型电极材料、电解液和分离膜，可以提高能量密度和电容器的循环寿命。
2. 提高能量密度：超级电容器的能量密度一直是其发展的瓶颈，但近年来有了显著提高。
研究人员通过改善电极和电解液材料的性能，以及优化电容器结构，成功地提高了能量密度，并逐渐实现了与传统电池的竞争。
3. 增强循环寿命：超级电容器的循环寿命一直是限制其商业应用的一个关键问题。
近年来，通过优化电极材料、改进电极结构和添加电解液添加剂等手段，使得超级电容器的循环寿命得到了显著改善，并且能够满足许多应用的要求。
4. 应用领域扩大：随着技术的进步和成本的降低，超级电容器的应用领域正在不断扩大。
除了传统的电动车和电网储能应用，超级电容器还被应用于移动设备、智能家居、医疗器械等领域，为这些领域提供了更高效、更可靠的储能解决方案。
5. 市场前景广阔：超级电容器作为一种非常有前景的储能技术，其市场潜力巨大。
根据市场研究报告，预计到2030年，全球
超级电容器市场规模将达到数十亿美元，并且持续增长。
综上所述，超级电容器的发展正处于一个快速增长和改进的阶段。
未来，随着技术的不断创新和应用领域的扩大，超级电容器有望成为能源存储领域的重要组成部分，为我们的生活带来更多便利和可持续发展的机会。
超级电容器的发展现状和未来趋势分析超级电容器作为一种新型储能设备，具有高能量密度、高功率密度、长寿命等优势，正逐渐引起全球能源领域的关注。
本文将从超级电容器的发展现状和未来趋势两个方面进行分析。
一、超级电容器的发展现状目前，超级电容器的应用领域主要集中在储能领域和传感器领域。
在储能方面，超级电容器因其高功率密度和长寿命的特点，被用于替代传统电池，为运动器械、电动车辆等提供高效的储能方案。
而在传感器领域，超级电容器因其快速响应和长寿命的特点，被应用于无线传感器网络、智能手机等领域。
然而，超级电容器在发展过程中仍然面临一些挑战。
首先，超级电容器的能量密度相对较低，无法满足某些高功率应用的需求。
其次，超级电容器的制造成本较高，限制了其大规模应用的推广。
最后，超级电容器的寿命和循环稳定性仍然存在问题，需要进一步改进和优化。
二、超级电容器的未来趋势1.材料与制备技术的突破超级电容器的材料与制备技术是推动其发展的关键因素。
未来，随着纳米技术、材料科学等领域的进步，预计会出现更多新型材料和制备技术，从而提高超级电容器的能量密度、功率密度和循环寿命等性能指标。
2.与其他能源存储技术的结合超级电容器作为一种储能设备，与其他能源存储技术的结合将进一步完善能源存储系统。
例如，将超级电容器与锂离子电池相结合，可以克服锂离子电池的长充电时间和寿命限制，为应用提供更高效的电力支持。
3.高倍率充放电技术的突破高倍率充放电是超级电容器面临的另一个挑战。
未来，预计会有更多的研究关注如何提高超级电容器的充放电速度，以满足各种高功率应用的需求。
4.应用领域的扩展随着技术的进步和超级电容器性能的改进，其应用领域将得到进一步拓展。
除了储能和传感器领域，超级电容器还有望应用于智能电网、新能源汽车、航空航天等领域，为人们的生活和产业发展带来更多便利。
综上所述，超级电容器作为一种新型储能设备，具有广阔的发展前景。
未来，超级电容器的发展将得到材料与制备技术的突破，与其他能源存储技术的结合，高倍率充放电技术的突破以及应用领域的扩展。
超级电容器的电极材料的研究进展一、本文概述随着科技的不断进步和新能源领域的飞速发展，超级电容器作为一种高效、快速储能器件，已逐渐引起科研工作者和工业界的广泛关注。
作为超级电容器的核心组件，电极材料的性能直接影响着超级电容器的电化学性能和实际应用效果。
研究和开发高性能的电极材料对于提升超级电容器的整体性能、推动其在新能源领域的应用具有十分重要的意义。
本文旨在对超级电容器的电极材料的研究进展进行全面的梳理和综述。
文章首先介绍了超级电容器的基本原理和电极材料在其中的作用，然后重点阐述了当前常用的电极材料类型，包括碳材料、金属氧化物、导电聚合物等，并分析了它们各自的优势和存在的问题。
接着，文章综述了近年来在电极材料研究方面取得的重要突破和进展，包括材料结构设计、复合材料的开发、表面改性等方面的研究。
文章对超级电容器电极材料的研究趋势和未来发展方向进行了展望，以期为相关领域的研究者提供参考和借鉴。
二、超级电容器概述超级电容器（Supercapacitor），亦称为电化学电容器（Electrochemical Capacitor），是一种介于传统电容器和电池之间的储能器件。
其具有高功率密度、快速充放电、长循环寿命以及良好的环境适应性等特点，因此在能源储存和转换领域引起了广泛关注。
超级电容器的储能原理主要基于电极材料表面和近表面的快速、可逆的法拉第氧化还原反应或非法拉第的静电吸附过程。
相比于传统电容器，超级电容器能够提供更高的能量密度而相较于电池，它又具备更高的功率密度和更快的充放电速度。
这些独特的性能使得超级电容器在电动汽车、可再生能源系统、移动通讯、航空航天等领域具有广泛的应用前景。
超级电容器的电极材料是其性能的决定性因素。
理想的电极材料应具备高比表面积、高电导率、良好的化学稳定性和环境友好性等特点。
目前，研究者们已经开发出多种类型的电极材料，包括碳材料、金属氧化物、导电聚合物等。
这些材料各有优势，但也存在一些问题，如比能量低、循环稳定性差等。

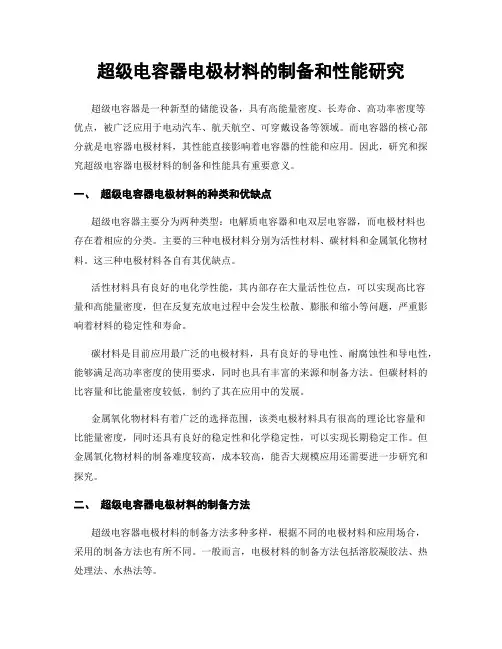

超级电容器电极材料的制备和性能研究超级电容器是一种新型的储能设备，具有高能量密度、长寿命、高功率密度等优点，被广泛应用于电动汽车、航天航空、可穿戴设备等领域。
而电容器的核心部分就是电容器电极材料，其性能直接影响着电容器的性能和应用。
因此，研究和探究超级电容器电极材料的制备和性能具有重要意义。
一、超级电容器电极材料的种类和优缺点超级电容器主要分为两种类型：电解质电容器和电双层电容器，而电极材料也存在着相应的分类。
主要的三种电极材料分别为活性材料、碳材料和金属氧化物材料。
这三种电极材料各自有其优缺点。
活性材料具有良好的电化学性能，其内部存在大量活性位点，可以实现高比容量和高能量密度，但在反复充放电过程中会发生松散、膨胀和缩小等问题，严重影响着材料的稳定性和寿命。
碳材料是目前应用最广泛的电极材料，具有良好的导电性、耐腐蚀性和导电性，能够满足高功率密度的使用要求，同时也具有丰富的来源和制备方法。
但碳材料的比容量和比能量密度较低，制约了其在应用中的发展。
金属氧化物材料有着广泛的选择范围，该类电极材料具有很高的理论比容量和比能量密度，同时还具有良好的稳定性和化学稳定性，可以实现长期稳定工作。
但金属氧化物材料的制备难度较高，成本较高，能否大规模应用还需要进一步研究和探究。
二、超级电容器电极材料的制备方法超级电容器电极材料的制备方法多种多样，根据不同的电极材料和应用场合，采用的制备方法也有所不同。
一般而言，电极材料的制备方法包括溶胶凝胶法、热处理法、水热法等。
溶胶凝胶法是一种常用的电极材料制备方法，通常需要使用一定的溶剂、前驱体和催化剂等，通过溶解和混合等反应过程，最终得到所需电极材料。
热处理法是将前驱体在高温下热解，最终形成电极材料。
水热法是在高压高温下，将前驱体混合后得到的混合物，在水相中形成所需电极材料。
但这些制备方法存在着一定的缺点，如制备周期长、制备成本高、操作难度大等等，限制了超级电容器电极材料的应用发展。
功能材料课程报告指导老师：学院：材料科学与工程学院专业：材料加工工程姓名：学号：日期: 2012 年7 月13 日超级电容器电极材料研究现状及存在问题摘要:电极材料是决定电容器性能的重要因素，高性能电极材料的开发是超级电容器研发的重点。
本文主要讨论了超级电容器阳极材料的研究现状及存在问题，这些材料包括：碳材料、贵金属氧化物、导电聚合物和一些其他材料。
复合或混合型电极材料可以显著提高超级电容器的综合性能，已经成为超级电容器电极材料发展的主要趋势。
关键词:超级电容器；电极材料；研究现状；存在问题1电极材料的研究现状1.1正极材料目前用作超级电容器电极的材料主要有三类:碳材料、金属氧化物材料和导电聚合物材料。
1.1.1碳材料碳是最早被用来制造超级电容器的电极材料。
碳电极电容器主要是利用储存在电极与电解液界面的双电层能量，其比表面积是决定电容器容量的重要因素。
尽管高比表面的碳材料比表面积越大，容量也越大，但实际利用率并不高，因为多孔碳材料中孔径一般要2nm及以上的空间才能形成双电层，从而进行有效的能量储存。
而制备的碳材料往往存在微孔(小于2nm)不足的情况。
所以这个系列主要是向着提高有效比表面积和可控微孔孔径(大于2nm)的方向发展。
除此之外，碳材料的表面官能团、导电率、表观密度等对电容器性能也有影响[1]。
碳电极电容器其电容的大小和电极的极化电位及电极比表面积大小有关，故可以通过极化电位的升高和增大电极比表面积达到提高电容大小的目的。
电极/电解质双电层上可贮存的电量其典型值约为15~40μF·cm-2。
选用具有高表面积的高分散电极材料可以获得较高的电容。
对理想可极化体系而言，可通过无限提高充电电压而大量储存能量。
但是，对于实际体系却受电极材料和电解液组成的电极系统的可极化性和溶剂分解的限制，可通过加大电极比表面积来增加电容值。
电容C可由下式给出C=ε·ε0Ad式中:εε为电导体和内部赫姆霍兹面间区域的相对0为自由空间的绝对介电常数，介电常数，A为电极表面积，d为导体与内赫姆霍兹面之间的距离。
近年来研究主要集中在提高碳材料的比表面积和控制碳材料的孔径及孔径分布，并开发出许多不同类型的碳材料，主要有: 多孔碳材料、活性碳材料、活性碳纤维、碳气溶胶以及最近才开发的碳纳米管等[2]。
多孔碳材料、活性碳材料和活性碳纤维：这个排列基本代表了碳材料为提高有效比表面积的发展方向。
之所以发展为活性碳，主要是在于通过活化处理(如水蒸汽)后，可以增加微孔的数量，增大比表面积，提高活性碳的利用率。
这些材料随制作电极工艺的不同先后出现过:活性碳粉与电解液混合制成的糊状电极；用聚四氟乙烯作粘结剂将活性碳粉粘结成型，成园片状电极以及活性碳/碳复合体的固体电极等。
到目前为止，已找到有比表面积超过3000m2/g的活性碳材料，但其实际的利用率仅为10%左右(因为<2nm的微孔是不能形成双电层的)。
致使活性碳电极材料的电容量最高只达到280F/g和120F/s(分别在水电解液和非水电解液中)。
但由于其价格低廉，在市场上一直占有重要的地位[3]。
碳气溶胶材料：由于活化碳材料不能有效的控制微孔的孔径分布，造成比表面积的浪费，于是出现了碳气溶胶这种新材料·这种碳气溶胶是由于Lawrenee Livermore National Laboratory公司的R.W.Pekala研究小组开发的。
将间苯二酚和甲醛按摩尔比1:2混合后，溶解在适量的去除离子且重蒸馏的水中，用碳酸钠作为碱性试剂，然后经一系列处理得到碳气溶胶。
这种方法制得的碳气溶胶的比表面积为100、700 m2/g，密度为0.3、1.09g/cm”，但微孔可控制在一定的狭小范围，从而避免因微孔<2nm而不能形成双电层的限制。
这种形态使得该材料具有能将所储能量迅速放出的能力，从而从理论上讲具有高的功率密度。
将这种碳气溶胶作成超级电容器的电极，微孔玻璃纤维为隔膜，4mof/L的氢氧化钾为电解液，组装成超级电容器。
所得的电容器的功率可达7.7kw/kg，能量E可达27.38J/g(充电电压1.2v)，比容量39F/g(以碳和电解液的重量之和为准，水电解液)。
但由于此材料的制备繁琐费时，给其应用带来了一定的困难。
碳纳米管材料：随着1991年碳纳米管的首次正式提出，由于其独特的结构性能广泛地引起了各界人士的关注。
其应用现在已涉及到纳米电极器件，新型储氢材料，催化剂载体材料，高性能复合材料，以及最近才开发的电池、电容器电极材料。
碳纳米管作超级电容器电极材料有它的优越性:结晶度高、导电性好、比表面积大、微孔集中在一定范围内(且微孔大小可控)。
从理论上讲应是做超级电容器的理想材料。
据现在报道的文献来看，用碳纳米管作电极材料大致有两种方法。
一种是加粘合剂成型法；另一种是直接经过滤加热成型。
采用直接热成型法作的电容器电极材料，单位比表面积为430 m2/g；用38wt%的硫酸作电解液，聚合物做隔极层，最高容量可达113F/g(0.001Hz)，在0.1Hz时，其容量可达108F/g。
体现了相对高频放电的优点，这同样也预示着由碳纳米管为电极材料做的电容器具有高的能量密度，而实验结果也确实证明它具有>8kw/kg的能量密度。
采用粘合成型而成的电容器电极材料，也采用38wt%的硫酸作电解液，酚醛树脂作粘合剂，玻璃纤维做隔极层，石墨片做集电体，比容量可达15-25F/cm”，后来经过进一步改进，掺杂75%的RuO2·xH2O时，电容器的比容量可达107F/cm”，即600F/g。
另据E.Rackowiak等人的报道，掺金属铿的碳纳米管电极在Liclo；电解液中在1.5-3v之间充放电时，表现出良好且独特的高压下的双电层电容效应，容量可达30F/g(非水电解液)。
预示碳纳米管的另一潜在用途。
其实，碳纳米管用作电化学超级电容器电极材料的研究还有许多工作有待进行，比如:碳纳米管的石墨化程度，碳纳米管管径的大小，碳纳米管的长度，碳纳米管的弯曲程度，以及不同处理方式所带来的碳纳米管接上基团的不同等都会对由它组成的电化学超级电容器的性能产生很大的影响。
现在就我们的研究来看，石墨化程度低、管径小、长度短、比表面积大的碳纳米管具有更好的可逆容量。
据现有的碳纳米管制备工艺来看，现己由我所做到公斤级，且理论成本低廉(催化剂可循环使用，只需碳源和电能)。
且根据碳纳米管的生长机理，催化剂(金属颗粒)位于管径中，所以可以进行一系列的包裹实验，充分利用其比表面积大和金属的假电容现象，可望得到大容量且高功率的超级电容器[4]。
碳材料系列超级电容器电极材料正朝向高比表面积方向发展。
电极材料通过各种活化手段，使比表面积不断提高，但同时需考虑使材料的微孔孔径>2nm，提高材料的有效比表面积。
1.1.2贵金属氧化物金属氧化物作为超级电容器电极材料的研究是基于法拉第准电容储能原理，即是在氧化物电极表面及体相发生的氧化还原反应而产生的吸附电容。
其电容量远大于活性炭材料的双电层电容，但双电层电容器瞬间大电流放电的功率特性比法拉第电容器好。
金属氧化物主要是贵金属氧化物，对贵金属氧化物电极电容器的研究，主要采用RuO2，IrO2等贵金属氧化物作为电极材料。
由于RuO2电极的导电性比碳电极好，电极在硫酸中稳定，可以获得更高的比能量，制备的电容器比碳电极电容器具有更好的性能。
以RuO2·nH2O无定型水合物作电极，5.3 mol·L-1H2SO4作电解液所制得的电容器比电容能达到700 F·g-1；而以无定型水合物MnO2·nH2O作电极，2 mol·L-1KCl水溶液作电解液所制得的电容器比电容也可达到200 F·g-1。
比较而言，因为在中性KCl水溶液中材料比较稳定，不发生化学副反应，以KCl水溶液作电解液适用于多种电极材料。
贵金属氧化物系列超级电容器电极材料正朝向提高材料本身的利用率方向发展。
即是说，通过将材料转化为无定型态或使材料细小化(如做成纳米粉末)等手段，增加材料与电解液的接触机会，提高材料本身的利用率[4]。
1.1.3电聚合物电极：导电聚合物电极电容器作为一种新型的电化学电容器，具有高性能和比贵金属超级电容器更优越的电性能。
可通过设计选择相应聚合物的结构，进一步优选提高聚合物的性能，从而提高电容器的性能。
导电聚合物电极电容器可分为3种类型: (1)对称结构——电容器中两电极为相同的可p型掺杂的导电聚合物(如聚噻吩)；(2)不对称结构——两电极为不同的可进行p型掺杂的聚合物材料(如聚吡咯和聚噻吩)；(3)导电聚合物可以进行p 型和n型掺杂，充电时电容器的一个电极是n型掺杂状态而另一个电极是p型掺杂状态，放电后都是去掺杂状态，这种导电聚合物电极电容器可提高电容电压到3 V，而两电极的聚合物分别为n型掺杂和p型掺杂时，电容器在充放电时能充分利用溶液中的阴阳离子，结果它具有很类似蓄电池的放电特征，因此被认为是最有发展前景的电化学电容器。
导电有机聚合物系列超级电容器电极材料正朝向与无机碳材料系列相互杂化和开辟新型高效导电有机聚合物方向发展。
导电有机聚合物系列超级电容器电极材料具有工作电位高，水和非水电解液都适合的特点，在非水电解液和固体电解液超级电容器方面有潜在的应用价值。
1.1.4 除以上所述的三大系列超级电容器电极材料外，据文献报道，还有一些物质(比如杂多酸等)也用作超级电容器电极材料，同样也取得了良好的效果。
杂多酸作为超级电容器电极材料的研究主要集中在12一磷钥杂多酸。
因为与其他杂多酸相比，它具有良好的质子传导性，电子传导性和大比表面积的特点。
选用经处理过后的Nafion117薄膜作为隔膜，且充当固体电解液，以经处理过的12一磷钥杂多酸作超级电容器一电极，水合的HxRuO·xH2O作为另一电极，组成不对称的超级电容器:H3pMo12O4·nH2O//Nafion117//HxRuO·xH2O。
这种电容器具有固体电解质的优点，不具腐蚀，操作使用方便；且具有良好的可逆比容量112F/g，能量密度可达36J/9。
为超级电容器电极材料的发展做了有益的补充[5]。
1.2负极材料超级电容器负极材料主要是炭材料，商业化使用的负极炭材料主要是石墨。
国内各厂家技术的差异不大，主要是材料性能的差异。
2存在问题2.1碳材料电极存在的问题从实用来讲，碳材料无疑是目前超级电容器各类电极材料中最具吸引力的，它几乎是市面上所有产品共同的选择，现在用于超级电容器的正极材料主要是高比表面积活性炭材料，但它的成本占到产品总成本的近30%，是导致超级电容器的生产成本较高的主要原因，这在一定程度上限制了超级电容器的推广应用，而锂离子电池正极材料已获得一定的成熟度，且成本较低。
