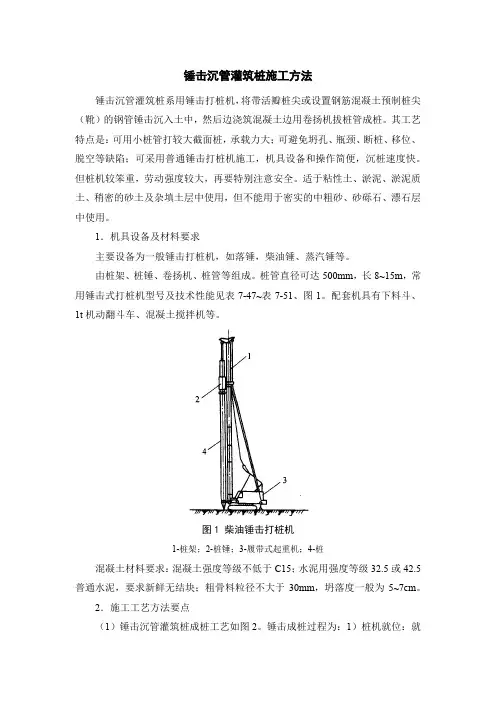

锤击沉管灌筑桩施工方法锤击沉管灌筑桩系用锤击打桩机，将带活瓣桩尖或设置钢筋混凝土预制桩尖（靴）的钢管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩。
其工艺特点是：可用小桩管打较大截面桩，承载力大；可避免坍孔、瓶颈、断桩、移位、脱空等缺陷；可采用普通锤击打桩机施工，机具设备和操作简便，沉桩速度快。
但桩机较笨重，劳动强度较大，再要特别注意安全。
适于粘性土、淤泥、淤泥质土、稍密的砂土及杂填土层中使用，但不能用于密实的中粗砂、砂砾石、漂石层中使用。
1．机具设备及材料要求主要设备为一般锤击打桩机，如落锤，柴油锤、蒸汽锤等。
由桩架、桩锤、卷扬机、桩管等组成。
桩管直径可达500mm，长8~15m，常用锤击式打桩机型号及技术性能见表7-47~表7-51、图1。
配套机具有下料斗、1t机动翻斗车、混凝土搅拌机等。
图1 柴油锤击打桩机1-桩架；2-桩锤；3-履带式起重机；4-桩混凝土材料要求：混凝土强度等级不低于C15；水泥用强度等级32.5或42.5普通水泥，要求新鲜无结块；粗骨料粒径不大于30mm，坍落度一般为5~7cm。
2．施工工艺方法要点（1）锤击沉管灌筑桩成桩工艺如图2。
锤击成桩过程为：1）桩机就位：就位后吊起桩管，对准预先埋好的预制钢筋混凝土桩尖（图3），放置麻（草）绳垫于桩管与桩尖连接处，以作缓冲层和防地下水进入，然后缓慢放入桩管，套入桩尖压入土中；2）沉管：上端扣上桩帽先用低锤轻击，观察无偏移，才正常施打，直至符合设计要求深度，如沉管过程中桩尖损坏，应及时拔出桩管，用土或砂填实后另安桩尖重新沉管；3）上料：检查套管内无泥浆或水时，即可浇筑混凝土，混凝土应灌满桩管；4）拔管：拔管速度应均匀，对一般土可控制在不大于1m/min；淤泥和淤泥质软土不大于0.8m/min；在软弱土层软硬土层交界处宜控制在0.3~0.8m/min。
采用倒打拔管的打击次数：单动气锤不得少于50次/min；自由落锤轻击（小落锤轻击）不得少于40次/min；在管底未拔至桩顶设计标高之前，倒打和轻击不得中断。
锤击沉入桩施工标准工艺2.1.1 工艺概述锤击沉桩是通过桩锤撞击桩头将桩打入地下土层中，使上部结构的荷载穿过软弱土层传递到更坚硬的土层或基岩上的沉桩方法。
本工艺一般适用于松散、中密砂土、软塑和可塑的粘性土。
锤击沉桩主要适用桩的类型有钢筋混凝土桩、预应力混凝土管桩、钢管桩、木桩。
本工艺不包括海上大型打桩船施工。
2.1.2 作业内容本工艺主要作业内容有：施工准备，打桩机安装，桩位放线，打桩机就位，吊桩、插桩、沉桩，接桩，送桩、截桩。
2.1.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424 －2010《高速铁路桥涵工程施工质量验收标准》TB10753 —2010《铁路工程基桩检测技术规程》（TB10218 －2008）2.1.4 工艺流程图图2.2.4-1 锤击沉桩施工工艺流程图2.1.5 工艺步骤及质量控制一、施工准备1. 施工场地（1）清除妨碍施工的地上和地下的障碍物。
在桩位以外4~6m 范围内的整个区域或桩机进出场地及移动路线上，应作适当平整压实，并做适当坡度，保证场地具有良好的排水。
（2）桩机进场后，按施工顺序铺设道路，选定位置架设桩机和设备，接通水电源，进行试机，并移机至桩位，使桩架平稳垂直。
（3）打桩场地附近的建筑物或构筑物，如有震动要求或影响安全时，打桩前应会同有关产权单位或个人采取措施予以处理。
（4）根据测量设置定位点，定位点应设置在不受打桩影响的地点，打桩地区附近需设置不少于2 个的水准点，在施工过程中可据此检查桩位的偏差以及桩的入土深度。
打桩施工前，应在桩架或桩侧面设置标尺，以观测、控制桩的入土深度。
2. 技术准备（1）应取得工程地质资料、桩基施工相关图纸。
（2）桩基的轴线和高程均应测设完毕，并经过检查，办理复核手续。
（3）正式沉桩前应作数量不少于2 根桩的打桩工艺试验，用以了解桩的贯入度、持力层强度、桩的承载力，以及施工过程中遇到的各种问题和反常情况等。
锤击成桩施工工艺混凝土预制桩的规格、质量必须符合设计要求和《建筑桩基技术规程》和《建筑地基基础设计规范》的规定，并有出厂合格证，经技术负责人复验合格后，方可使用。
焊条的材质、型号和规格必须符合设计要求。
本工程管桩为AB型桩，桩用混凝土为C80。
锤击桩施工流程如下图示。
预制桩施工流程图1.定位桩机就位调整,使桩架(或挺杆)处于铅垂状态,并在拟打桩的侧面或桩架上设置标尺。
插桩前应对桩位进行复核。
打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
在确认样桩准确的情况下方可插桩。
2.起吊预制桩桩头送入桩帽内后，先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器连同桩帽一起起吊预制桩，并令其垂直对准桩位中心,将桩锤下的桩帽(已加好缓冲垫材)徐徐松下套住桩顶,解除吊钩,检查并使桩锤、桩帽与桩三者处于同一轴线上,且垂直插入土中。
3.插桩桩打入过程中修正桩的角度较困难，因此就位时应正确安放。
第一节管桩插入地下时，要尽量保持位置方向正确。
开始要轻轻打下，认真检查，若有偏差应及时纠正，必要时要拔出重打。
校核桩的垂直度可采用垂直角，即用两个方向(互成90°)的经纬仪使导架保持垂直。
通过桩机导架的旋转、滑动及停留进行调整。
经纬仪应设置在不受打桩影响处，并经常加以调平，使之保持垂直。
4.锤击桩因地层较软，初打时可能下沉量较大，宜采取低提锤，轻打下，随着沉桩加深，沉速减慢，起锤高度可渐增。
在整个打桩过程中，要使桩锤、桩帽、桩身尽量保持在同一轴线上。
必要时应将桩锤及桩架导杆方向按桩身方向调整。
要注意尽量不使管桩受到偏心锤打，以免管桩受弯受权。
打桩较难下沉时，要检查落锤有无倾斜偏心，特别是要检查桩垫桩帽是否合适。
如果不合适，需更换或补充软垫。
每根桩宜连续一次打完，不要中断，以免难以继续打下。
在锤击桩过程中，如发现下列情况者应及时与各有关方面研究情况，确定是否继续施工：a、打桩的贯入度突然过小。
（二）、锤击沉桩施工锤击沉桩也称打入桩,是靠打桩机的桩锤下落到桩顶产生的冲击能而将桩沉入土中的一种沉桩方法，该法施工速度快,机械化程度高，适用范围广，是预制钢筋混凝土桩最常用的沉桩方法。
但施工时有噪音和振动,对施工场所、施工时间有所限制.1．打桩机具打桩用的机具主要包括桩锤、桩架及动力装置三部分。
1）桩锤桩锤是打桩的主要机具，其作用是对桩施加冲击力，将桩打入土中。
主要有落锤、单动汽锤和双动汽锤、柴油锤、液压锤。
落锤一般由生铁铸成，重0。
5~1。
5t，构造简单，使用方便，提升高度可随意调整，一般用卷扬机拉升施打。
但打桩速度慢（6～20 次/min），效率低,适于在黏土和含砾石较多的土中打桩。
汽锤是利用蒸汽或压缩空气的压力将桩锤上举，然后下落冲击桩顶沉桩，根据其工作情况又可分为单动式汽锤与双动式汽锤。
单动式汽锤的冲击体在上升时耗用动力，下降靠自重，打桩速度较落锤快(60～80 次/min),锤重1。
5~15t，适于各类桩在各类土层中施工。
双动式汽锤的冲击体升降均耗用动力,冲击力更大、频率更快(100~120 次/min)，锤重0.6～6t，还可用于打钢板桩、水下桩、斜桩和拔桩。
柴油锤，柴油锤本身附有桩架、动力设备,易搬运转移，不需外部能源，应用较为广泛。
但施工中有噪声、污染和振动等影响，在城市施工受到一定的限制。
液压锤是一种新型打桩设备，它的冲击缸体通过液压油提升与降落，每一击能获得更大的贯入度.液压锤不排出任何废气，无噪音，冲击频率高，并适合水下打桩，是理想的冲击式打桩设备，但构造复杂,造价高。
2）桩架桩架是吊桩就位,悬吊桩锤,要求其具有较好的稳定性、机动性和灵活性，保证锤击落点准确，并可调整垂直度。
常用桩架基本有两种形式，一种是沿轨道行走移动的多功能桩架，另一种是装在履带式底盘上自由行走的桩架。
1—立柱;2—斜撑;3-回转平台；1—桩；2—斜撑；3—桩帽；4-桩锤; 4—卷扬机；5—司机室；6-平衡重5—履带式起重机；6—立柱3) 动力装置打桩机构的动力装置及辅助设备主要根据选定的桩锤种类而定。
打桩相关知识点总结图一、静力打桩静力打桩是利用外力将桩体徐徐推入地基的一种方法。
静力打桩包括人工打桩、振动沉桩和压桩机打桩。
1. 人工打桩人工打桩是最早的打桩方法，它是利用人工力量将桩体逐步推入地基。
人工打桩需要大量的人工劳动，效率低下且易受人力局限，目前已经很少在工程中使用。
2. 振动沉桩振动沉桩是一种利用外部振动力使桩体逐渐往下沉的方法。
振动沉桩可以采用振动锤、振动马达或液压振动器等设备，通过振动将桩体逐渐推入地基，适用于各种土质和软土地基。
3. 压桩机打桩压桩机打桩是利用压力将桩体推入地基的一种方法。
压桩机通过压头对桩体进行推压，可以适用于各种类型的桩体，包括钢管桩、混凝土桩等。
压桩机打桩具有一次成型、工效高、造价低等优点，广泛应用于各种地基处理工程中。
二、动力打桩动力打桩是通过冲击力将桩体钉入地基的一种方法。
动力打桩包括了钻击法、打喷混桩、打击法、水埋桩、落锤法等。
1. 钻击法钻击法是利用旋转和冲击力结合的方法将桩体逐渐往下钻入地基。
钻击法包括了旋转锤钻击法和压炮法两种，它适用于各种地质条件和桩体类型，效率高，适用范围广。
2. 打喷混桩打喷混桩是指在地基中挖取孔洞，同时将混凝土或石灰土通过泵压送至孔洞底部，然后采用打击或冲击的方式将孔洞中的土层压实成桩体。
打喷混桩适用于软土地基和岩石地基，能够提高地基承载能力和抗侧移能力。
3. 打击法打击法是利用冲击力将桩体往下敲打入地基的一种方法。
打击法包括了落锤法和冲击锤法，通常适用于钻孔桩、钢管桩等桩体类型，是一种简便、高效的打桩方法。
4. 水埋桩水埋桩是指在水中进行打桩作业的一种方法。
水埋桩通常采用水下振动、冲击或压力等方式将桩体推入水底，适用于桥梁、码头、海洋工程等领域。
以上就是关于打桩的静力打桩和动力打桩的相关知识点总结。
打桩是地基处理工程中的重要工序，能够有效加固地基、提高地基承载能力、减小地基变形、保护建筑的安全。
在实际工程中，根据工程的具体条件和要求，选择合适的打桩方法非常重要，只有在选择合适的打桩方法的前提下，才能够保证工程施工的质量和效率。

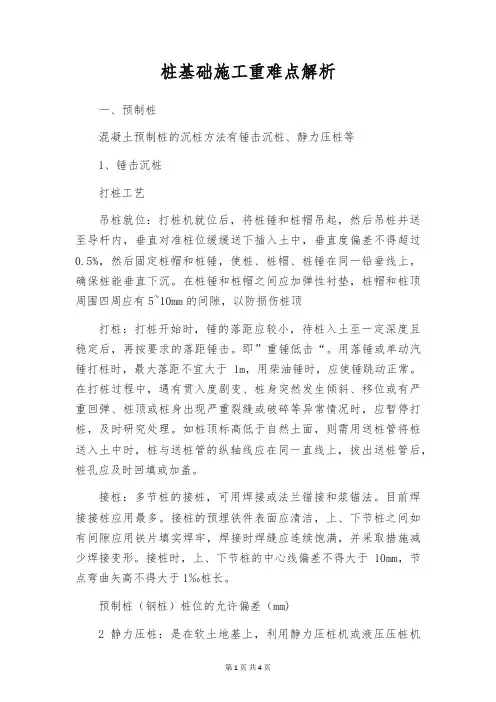

桩基础施工重难点解析一、预制桩混凝土预制桩的沉桩方法有锤击沉桩、静力压桩等1、锤击沉桩打桩工艺吊桩就位：打桩机就位后，将桩锤和桩帽吊起，然后吊桩并送至导杆内，垂直对准桩位缓缓送下插入土中，垂直度偏差不得超过0.5%，然后固定桩帽和桩锤，使桩、桩帽、桩锤在同一铅垂线上，确保桩能垂直下沉。
在桩锤和桩帽之间应加弹性衬垫，桩帽和桩顶周围四周应有5~10mm的间隙，以防损伤桩顶打桩：打桩开始时，锤的落距应较小，待桩入土至一定深度且稳定后，再按要求的落距锤击。
即”重锤低击“。
用落锤或单动汽锤打桩时，最大落距不宜大于1m，用柴油锤时，应使锤跳动正常。
在打桩过程中，遇有贯入度剧变、桩身突然发生倾斜、移位或有严重回弹、桩顶或桩身出现严重裂缝或破碎等异常情况时，应暂停打桩，及时研究处理。
如桩顶标高低于自然土面，则需用送桩管将桩送入土中时，桩与送桩管的纵轴线应在同一直线上，拔出送桩管后，桩孔应及时回填或加盖。
接桩：多节桩的接桩，可用焊接或法兰锚接和浆锚法。
目前焊接接桩应用最多。
接桩的预埋铁件表面应清洁，上、下节桩之间如有间隙应用铁片填实焊牢，焊接时焊缝应连续饱满，并采取措施减少焊接变形。
接桩时，上、下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰桩长。
预制桩（钢桩）桩位的允许偏差（mm)2静力压桩：是在软土地基上，利用静力压桩机或液压压桩机用无振动的静力压力（自重和配重）将预制桩压入土中的一种新工艺。
与普通的打桩和振动沉桩相比，噪声振动小，可以消除噪声和振动的公害；对场地要求高，场地承载力不应小于压桩机接地压强的1.2倍，且场地平整。
二、钻孔灌注桩1、钢筋笼上浮处理办法：刚开始浇筑混凝土就出现浮笼，应立即终止浇筑，反复上下摇动导管（快速上提慢速下放，重复上下提起，直至钢筋笼回到原来位置）或单向旋转。
随着混凝土浇筑，出现浮笼应放慢混凝土浇筑速度。
2、沉笼如果沉入不大于两米，可暂时不处理，待基坑开挖后，凿出桩头钢筋接高上来。
