《建筑电气》PPT课件

《建筑电气》PPT课件
▪ 解 : TN-S线路为含有N线和PE线的三相五线 制线路，因此除选择相线外，还要选择N线 和PE线。
建筑精选课件
24
5．3 按允许载流量（发热条件）选 择导线和电缆截面积
▪ 2)重复性短时工作负荷
▪ 当负荷重复周期t≤10min，工作时间tg≤4min时，导 线或电缆的允许载流量可按以下情况确定。
▪ （1）导线截面S≤6mm2的铜线，或S≤10mm2的铝 线，允许电流按长期工作制计算。
▪ （2）导线截面S>6mm2的铜线，或S>10mm2的铝
线，允许电流等于长期允许载流量的 0 . 875 倍，
是该用电设备的暂载率百分数。
建筑精选课件
25
5．3 按允许载流量（发热条件）选 择导线和电缆截面积
▪ 3)短时工作制负荷
▪ 当用电工作时间tg≤4min ，在电用时间内， 导线或电缆散热可以降到周围环境温度时， 此时导线或电缆的允许电流按重复短时工作 制决定。
▪ 1)长期工作负荷
▪ 导线正常发热温度不得超过导线额定负荷时 的最高允许温度（如常用的BV塑料绝缘导线 最高允许温度为65℃）
▪ 按发热条件选择三相系统中的相线截面时， 应使其允许载流量Iai不小于通过相线的计算 电流I30，即 IKKFIaiI30
建筑精选课件
23
5．3 按允许载流量（发热条件）选 择导线和电缆截面积
建筑精选课件
27
5．3 按允许载流量（发热条件）选 择导线和电缆截面积
▪ （1）一般三相四线制线路的 中性线截面SN，应不小于相线
截面 S 的50%，即
SN
1 2
S
▪ （2）由三相四线制线路引出 的两相三线线路和单相线路， 由于其中线性电流与相线电流 相等，因此它们的中性线截面 SN应与相线截面 S 相等，即

1建筑电气概述3468476018.pptx

1建筑电气概述3468476018.pptx
电气工程及自动化
建筑电气总复习
建筑电气目录
第1章 建筑电气概述
1.1 建筑电气的意义及建筑电气系统的组成 1.2 建筑电气设备的分类 1.3 建筑电气系统的分类 1.4 建筑电气设计与有关的单位的协调 1.5 建筑电气课程性质、要求和学习方法
第2章 建筑电气的电工技术基础
2.1 电路的基本概念及基本定律 2.2 直流电路的基本分析方法 2.3 正弦交流电路及基本分析方法
第一章 概述
1.1 建筑电气的意义及系统的组成（续）
1.1.2 建筑电气系统的组成 建筑电气组成：利用电工技术、电子技术及近代、
现代先进技术与理论，在建筑物内外人为创造并合理 保护理想的环境，充分发挥建筑物功能的一切电工、 电子设备的系统，统称为建筑电气。
各类建筑电气系统虽然作用各有不同，但他们一般 都是由用电设备、配电线路、控制和保护设备三大基 本部分组成。
它激式直 流电动机
自激直流电动机 串激式 并激式 复激式
（2）电动机的控制
人工控制和自动控制
3、建筑弱电系统
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。20. 11.1420.11.14Saturday, November 14, 2020
一般企业、工矿和农村乡镇配电网属于此类型。 （2）区域电力网:电压等级在35kV及以上，供电半径超过50km 的电力网，称为 区域电力网。
目前我国电压为110-220kV的电力网就属于这种类型。 （3）超高压远距离输电网：电压等级为330-500kV的电力网， 一般由远距离输电线路连接而成，通常称为超高压远距离输电网。
第一章 概述
1.3.1 电力系统的概念及建筑的供配电系统 生产、输送分配和消费电能的各种电气设备连接在

建筑电气概述

建筑电气概述

发电站
3.15～15.75kV
G ～ 发电机
升压 变压器
发电厂
35～330kV
6～10kV
工厂 (电用户)
380/220V
1）发电厂 2）电能输送 3）电能用户
高压输电线
高压
低压
降压 配电线 降压 配电线
变压器
变压器
区 域 变 电 所 精品课件 工 厂 （ 用 户 ）
电力系统组成示意图
12

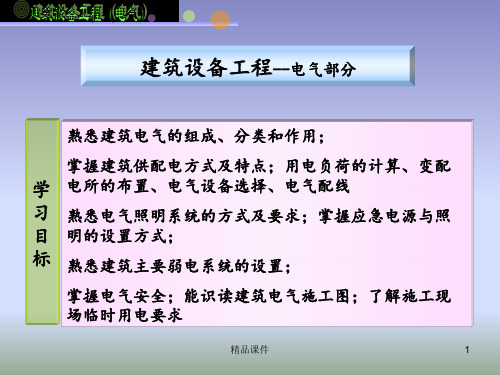

1.建筑供配电系统
精品课件
1
内
容
1
建筑电气概述
2
建筑供配电系统
3
建筑电气照明系统
4
建筑弱电系统
5
建筑电气安全
6
电气施工图
精品课件
2
1. 建筑电气概述
1.1
现代建筑的特点
1.2
建筑电气系统的作用
1.3
建筑电气的分类
精品课件
3
第一节 现代建筑的特点
一、建筑上的特点 由于民用建筑向大面积、高层、 超高层、多功能、综合性用途 发展; 更由于人民生活水平的提高， 科技的发展，对建筑电气提出 了更高的要求。
二、电气设备的特点 （一）用电设备种类多 （二）耗电量大 （三）供电可靠性大
空调、电梯、风机、消 防、网络等
我国居民用电: 1996年1130亿kw·h 2000年1690亿kw·h 2005年2700亿kw·h 2010年3920亿kw·h
某一办公楼各种能源比例： 电力84%（照明插座42%，
一般动力21% 空调机14%， 冷冻机7%〕
精品课件
4
第一节 现代建筑的特点
（一）高度高
•第一类高层建筑：9~16层（最高到50m）

第1章建筑电气系统概述

第1章建筑电气系统概述

PPT文档演模板
第1章建筑电气系统概述
l 配电线路的主要特点是功能上的单一性 和布置上的分散性。其作用都是传输电 能或讯号。线路的布置一般只有放射式、 树干式和混合式三类。但线路的布置却 十分分散，在整个建筑内纵横上下穿越， 和很多建筑构件交叉。为便于大量导线 的敷设，常设置一定尺寸的电缆沟和电 缆井，有时可利用吊顶或楼板的空心敷 设线路等。因而配电线路对建筑的布置 和构造有很大的影响。
PPT文档演模板
第1章建筑电气系统概述
• 作用是：理解电路、设备或成套装置及其 组成部分的工作原理；分析和计算电路特性； 为测试和寻找故障提供信息；作为编制接线图 的依据。
• 电路图形式如下页。在建筑电气工程中， 这种电路图常用于说明某种设备的控制原理。
着高层和现代化的方向不断发展，使得在建筑物内
部电能应用的种类和范围日益增加和扩大。因此，
不仅是目前，今后建筑电气对于整个建筑物建筑功
能的发挥、建筑布置和构造的选择、建筑艺术的体
现、建筑管理的灵活性以及建筑安全的保证等方
面．都起着重要的作用。
PPT文档演模板
第1章建筑电气系统概述
1．2 建筑电气的作用
PPT文档演模板
第1章建筑电气系统概述
l
综上可见，建筑电气不仅是建筑物
内必要和重要的组成部分之一，而且其
作用和地位日益增强和提高，因而应引
起建筑设计人员越来越多的重视。
PPT文档演模板
第1章建筑电气系统概述
1 . 3 建筑与建筑电气的关系
l 建筑与建筑电气的关系由建筑电气系统 的类型、作用和基本组成所决定。
PPT文档演模板
第1章建筑电气系统概述
l
最近的10年是建筑电气步入高科技领域的10年，

【精品】建筑电气技术第1章-建筑电气基础知识及电气识图资料PPT课件

【精品】建筑电气技术第1章-建筑电气基础知识及电气识图资料PPT课件
Um--最大值;
实用中，电工计算和测量都采用有效值来表示交流电 的大小。电动机和电器设备的铭牌电压或电流数值 也都是用有效值来表示的。
2006年7月13日 星期四
42
第2节 电路基础知识回顾
main body
2.8、负载的性质
交流电路中负载用电抗X表示，负载是由三个参数组 成的，它们是电阻R、电感L和电容C。
负载的性质就是由这三种参数的大小决定的。
2006年7月13日 星期四
43
第2节 电路基础知识回顾
main body
1、纯电阻性负载
如白炽灯、电炉等近似视为纯电阻性质的负载。
主要特点:
(1)电压与电流同相位，即相位差为零; (2)电压与电流的关系I＝U／R，即与直流电路欧姆定律形式
相同。
(3)电功率为正，表示把电能都转换成了其它形式的能，其 平均功率为P＝IU;
2.6、正弦交流电路特性
1、交流电的周期与频率 表征交流电变化快慢。
周期:T,单位s(秒)。 频率:f,单位Hz(赫兹)。 角频率(也称角速度):ω。
我国工频为50Hz，周期T＝1／f＝0.02s。 有的国家或地区的频率用60Hz。
2006年7月13日 星期四
39
第2节 电路基础知识回顾
main body
说明:ωL对电流起着阻碍作用，称感抗(RL或XL)。直流电频率 为零，则感抗为零。故线圈在直流电路中可视为短路。
(3)电感电路中的有功功率为零。无功功率--代表电源与线圈 之间能量交换的幅值，为电感电压UL与电流之积。
2006年7月13日 星期四
45
第2节 电路基础知识回顾
main body
3、纯电容负载
3、额定工作状态

《建筑电气系统概述》课件

《建筑电气系统概述》课件
建筑电气系统是现代建筑物中不可或缺的重要组成部分，它为建筑物内的各种设施提供 电力和信息服务，保障这些设施的正常运行。同时，建筑电气系统还关系到人们的生命 财产安全，因此其可靠性、稳定性和安全性至关重要。一个高效、可靠的建筑电气系统
可以提高人们的生活质量，为人们创造更加舒适、便捷的生活环境。
建筑电气系统的历史与发展
02
建筑电气系统的基本 构成
电源供电系统
01
电源供电系统是建筑电气系统的 核心，负责提供电能，保障建筑 物内各种用电设备的正常运行。
02
电源供电系统包括发电机、变压 器、配电柜等设备，通过合理的 配置和布局，确保供电的可靠性 和稳定性。
配电系统
配电系统是建筑电气系统的重要组成 部分，负责将电能分配给建筑物内的 各个用电设备。
《建筑电气系统概 述》ppt课件
目录
• 建筑电气系统简介 • 建筑电气系统的基本构成 • 建筑电气系统的设计与应用 • 建筑电气系统的维护与管理 • 建筑电气系统的未来发展趋势
01
建筑电气系统简介
建筑电气系统的定义与组成
总结词
建筑电气系统是建筑物中用于提供电能、电力和信息服务的系统，由多个子系 统组成。
03
建筑电气系统的设计 与应用
设计原则与流程
设计原则
安全、可靠、经济、节能、环保
设计流程
需求分析、初步设计、方案设计、施工图设计、施工配合与验收
负荷计算与变压器选择
负荷计算
根据建筑物用途和设备容量，计 算出总的用电负荷和功率因数。
变压器选择
根据负荷计算结果，选择合适的 变压器型号和容量，确保供电的 可靠性和经济性。
02 03
节能减排与环保要求对建筑电气系统的影响

第一章 建筑电气基础知识 建筑照明技术建筑电气教学课件

电流与电压的相位关系 给电容器通入交流电会产生充放 电现象，电流总是超前于电压90º 电角，如图所示。
电流与电压的数值关系 由数学分析可知电流I电压U、角 频率ω、电容 C的关系为
I UcC
或
I
Uc Uc 1 Xc C
Xc称为容抗，它与电流成反比，单位也为Ω。式(1—20) 既为纯电容电路的欧姆定律。在工频时，容抗为
(2)电流与电压的数值关系 由数学分析可知，
2 2 U UR UL 2 IZ IR IX L I R2 X L 2 2
式中 ——阻抗(Ω)。 式(1—23)是电阻、电感串联电路的欧姆定律表示式， 表明电流的大小与电压成正比，与阻抗成反比。 (3)功率关系 1)瞬时功率 瞬时功率p = ui，即将各瞬时的电流和电压相 乘而得到的瞬时功率。由图1—11b瞬时功率曲线可知，其功 率有正负之分，“正”表明负载电阻消耗电能及电感线圈从 电源吸取电能变为磁场能，“负”表明负载将磁场能返还给 电源。而且，各周期中正负不相等，正大负小，故瞬时功率 平均值不为零。
建筑电气技术
第一章 建筑电气基础知识 第一节 电路的组成 一、电路的作用及其组成
电路由电源、中间环节和负载组成。中间环节指导 线、各种控制设备、保护设备、电缆等；电源指发电机或 变压器等；负载指各种用电设备。所以，电路是由一些元 件和设备组合起来为了完成某种功能的整体。 在电力及一般用电系统中，电路起着传输、分配和 转换电能的作用。发电厂的发电机组把水的位能、煤的热 能、原子的核能等转换成电能，经过升压后用高压输电线 路把电能送到用电地区，再把电压降下来，供用户负载使 用。
二、正弦交流电的表示方法 正弦交流电的表示方法有三角函数表示法、正弦曲线 表示法、极坐标表示法和相量表示法等。相量表示法的 特点是便于分析问题，所以本节只介绍定性分析用的相 量表示法。因交流电的大小需要有一个确定的数来表示 才方便，因此提出有效值的概念。

《建筑电气施工》课件

《建筑电气施工》 PPT课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 建筑电气施工概述 • 建筑电气施工的核心内容 • 建筑电气施工的常见问题与解决方
案 • 建筑电气施工的未来发展趋势 • 建筑电气施工案例分析
01
建筑电气施工概述
建筑电气施工的定义与特点
总结词
电气设计图纸不规范、设计深度不足、设计不符合实际情况
详细描述
电气设计图纸应当规范、准确，符合国家相关标准和规范，但实际中经常出现图纸不规范 、设计深度不足等问题；设计应当充分考虑实际情况，包括建筑物结构、使用功能、地理 位置等因素，但实际中往往存在设计不符合实际情况的问题。
解决方案
加强电气设计图纸的审核，确保图纸规范、准确；加强与建筑、结构等专业的沟通协调， 确保设计的可实施性和符合实际情况。
要点三
解决方案
加强安全教育和培训，提高施工人员 的安全意识；建立完善的质量控制体 系，对施工质量进行全面的监督和管 理；建立有效的安全和质量管理制度 ，确保制度的执行和监督。
01
建筑电气施工的未 来发展趋势
智能化技术的应用
智能化技术
随着科技的不断发展，智能化技术将 在建筑电气施工中得到广泛应用，如 智能化监控、智能化控制等，提高施 工效率和质量。
电气设计
01
02
03
04
设计原则
确保电气系统的安全、可靠、 经济、环保和节能。
负荷计算
根据建筑物用途和设备需求， 准确计算电力负荷，为设备选
型提供依据。
系统设计
合理规划供配电系统，包括电 源、变压器、配电线路、控制
设备等。
图纸绘制

《建筑电气工程》PPT课件

2. 一般要求 （1）截面为10mm2及以下的单股导线：可直接与设备、器
具的端子连接；
（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪锡 或压接端子，再与设备及器具的端子连接；
（3）多股铝芯线和截面大于2.5mm2的多股铜芯线：应焊接 或压接接线端子后再与设备及器具的端子连接。
整理ppt
17
整理ppt
33
照明与动力平面图中的电力设备常常需要
进行文字标注，其标注方式有统一的国家 标准，下面将00DX001《建筑电气工程设 计常用图形和文字符号》标准中的文字符 号标注进行摘录见表3.1、表3.2。
（2）灯具安装方式的标注
灯具安装方式有若干种，其文字符号标注见 表3.2。
（3）常用图形符号的文字标注
三、室内配线工程的施工程序
1. 定位划线。 2. 预埋支持件。 3. 装设绝缘支持物、保护管。 4. 敷设导线。 5. 安装灯具、开关及电器设备。 6. 测试线路绝缘电阻。 7. 试通电、校验、自检等。
整理ppt
16
四、导线的连接
1. 方法 绞接、焊接、压板压接、压线帽压接、套管连接、接线端
子连接、螺栓连接等。
第二节 室内配线工程
一、室内配线的敷设方法
1. 明敷设 2. 暗敷设
二、几种常见的室内配线方式
1. 配管配线
2. 电缆敷设 3. 其他配线
整理ppt
18
配管配线
1. 线管选择与要求
（1）导管规格的选择：应根据所穿导线的根数盒截 面决定。一般规定管内导线的总截面不应超过 管子内径截面积的40％，导线不应超过8根。具 体参见《管径选择表》
a 管子长度每超过30米，无弯曲； b 管子长度每超过20米，有1个弯曲； c 管子长度每超过15米，有2个弯曲； d 管子长度每超过8米，有3个弯曲。

建筑电气设计基础知识汇总PPT277页(新手必备)

本章重点： § 室内照明设计平面图、系统图的识读 § 几种常见低压配电系统的特点
§1.灯具的选择与布置
灯具 = 光源 + 控照器 +附件
一.灯具的选择
1.光源的选择 （1）光源的种类 § 热辐射光源 利用电流将灯丝加热到白炽程度而产生热辐 射发光的一种光源。属于第1代电光源。 白炽灯：
卤钨灯：
玻璃罩 加入卤素，如溴、碘
负荷：指用电设备，也指用电设备消耗的电能
或电功率。负荷又称为用电量。
一.负荷分类及分布特点
1.负荷分类
依据：供电部门执行的电价不同。
§ 照明电价负荷
民用灯具,插座,空调机,计算机等
生活照明电价
办公照明电价
§ 非工业电力电价负荷 商业照明电价
电梯、各种泵、各种风机、公共厨房设备等
§ 工业电力电价负荷
工矿企业的生产机械
§ 住宅楼类
照明电价负荷约占75~85%
普通照明负荷占15~30% 空调负荷占50~65%
非工业电力电价负荷约占15~25%
(2).同一建筑中不同部位负荷分布特点
负荷主要集中与建筑物底部、顶部，大 型建筑的中间部位等。
二.负荷级别及对供电电源的要求
1.负荷级别
分级依据：用电设备（负荷）对供电可靠性的 要求及中断供电造成的危害程度。
最大用电功率。是选择变压器、备用电源容量、无功补 偿容量的依据，也是计算配电系统各回路中电流的依据。
计算电流（Ijs）：是计算负荷在额定电压下的电流。 是选择导线、断路器、功率损耗等的依据。
1.单位指标法
KW KVA
Pjs =
Ks·N
Sjs =
1000
Kp·N 1000
有功功率计算负荷（KW）；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
一起而组成的整体，称为电力系统。 ？
第一章 概述
电力系统中输送和分配电能的部分叫电力网，它包括 升、降压变压器和各种电压的输电线路（虚线以内）。
电力网按电压等级的高低和其供电范围的大小可分为地方电 力网，区域电力网及超高压远距离运输网三种类型。 （1）地方电力网:电压等级在35kV及以下，供电半径在2050km以内的,为地方电力网。建筑用的供配电系统一般为10 kV。
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。20. 9.320.9.3Thursday, September 03, 2020
• 10、人的志向通常和他们的能力成正比例。07:48:4607:48:4607:489/3/2020 7:48:46 AM
第一章 概述
1.1 建筑电气的意义及系统的组成（续）
1.1.2 建筑电气系统的组成 建筑电气组成：利用电工技术、电子技术及近代、现代先
进技术与理论，在建筑物内外人为创造并合理保护理想的环境， 充分发挥建筑物功能的一切电工、电子设备的系统，统称为建筑 电气。
第一章 概述
1.3.1 电力系统的概念及建筑的供配电系统 生产、输送分配和消费电能的各种电气设备连接在
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.9.307:48:4607:48Sep-203-Sep-20
• 12、越是无能的人，越喜欢挑剔别人的错儿。07:48:4607:48:4607:48Thursday, September 03, 2020
• 13、志不立，天下无可成之事。20.9.320.9.307:48:4607:48:46September 3, 2020
第7章 建筑照明设计 7.1 基本概念 7.2 常见电光源 7.3 照明灯具分类及特性 7.4 照明的基本要求 7.5 照明的一般计算方法 7.6 照明设计原则和程序 7.7 照明光照设计
建筑电气目录
建筑电气目录
第8章 接地与接零及防雷
8.1 接地与接零的作用及分类 8.2 电气设备、电子设备的接地 8.3 常见保护接地方式 8.4 民用建筑物的防雷 8.5 特殊建筑物的防雷
一般企业、工矿和农村乡镇配电网属于此类型。 （2）区域电力网:电压等级在35kV及以上，供电半径超过50km 的电力网，称为 区域电力网。
目前我国电压为110-220kV的电力网就属于这种类型。 （3）超高压远距离输电网：电压等级为330-500kV的电力网， 一般由远距离输电线路连接而成，通常称为超高压远距离输电网。
电气工程及自动化
建筑电气总复习
王仲东
建筑电气目录
第1章 建筑电气概述
1.1 建筑电气的意义及建筑电气系统的组成 1.2 建筑电气设备的分类 1.3 建筑电气系统的分类 1.4 建筑电气设计与有关的单位的协调 1.5 建筑电气课程性质、要求和学习方法
第2章 建筑电气的电工技术基础
2.1 电路的基本概念及基本定律 2.2 直流电路的基本分析方法 2.3 正弦交流电路及基本分析方法
。2020年9月3日星期四上午7时48分46秒07:48:4620.9.3
• •
T H E E N D 15、会当凌绝顶，一览众山小。2020年9月上午7时48分20.9.307:48September 3, 2020
建筑电气目录
第9章 智能建筑的电气系统
9.1 智能建筑对电气系统的要求 9.2 智能消防系统 9.3 CATV系统 9.4 有线广播、扩声及同声传译系统 9.5 楼宇自动控制系统 9.6 智能保安系统 9.7 综合布线 9.8 办公自动化 9.9 电梯
第一章 概述
1.1 建筑电气的概念及建筑电气系统的组成 1.1.1 研究建筑电气的概念 建筑电气：是以电能、电气设备和电气技术为手段来
第一章 概述
（1）一次接线（主接线）
直接参与电能的输送与分配，由母线、开关、配电 线路、变压器等组成的线路，这个线路就是供配电系 统的一次接线，即主接线。它表示着电能的输送路径。 一次接线上的设备称为一次设备。
第一章 概述
（2）二次接线（二次回路）
为了保证供配电系统的安全、经济运行以及操作管 理上的方便，常在配电系统中，装设各种辅助电气设备 （二次设备），例如控制、信号、测量仪表、继电保护 装置、自动装置等，从而对一次设备进行监视、测量、 保护和控制。通常把完成上述功能的二次设备间互相 连接的线路就称为二次接线（二次回路）。
建筑电气目录
2.4 磁路、变压器和异步电动机 2.5 继电接触器控制系统
第5章 建筑施工工地供配电线路
5.1 施工工地供配电的特点 5.2 建筑工地负荷的计算 5.3 建筑工地配电变压器的选择及安装 5.4 导线的选择 5.5 建筑工地的配电箱和开关箱 5.6 建筑施工供电设计
建筑电气目录
第6章 室内供配电线路 6.1 低压配电系统的配电要求及配电方式 6.2 低压保护装置及选择 6.3 电度表及接线方式 6.4 低压配电箱（盘） 6.5 室内供配电系统设计
创造、维持与改善限定空间和环境的一门科学，它是介 于土建和电气两大类学科之间的一门综合学科。
经过多年的发展，它已经建立了自己完整的理论和技 术体系，发展成为一门独立的学科
主要包括：建筑供配电技术；建筑设备电气控制技术； 电气照明技术；防雷、接地与电气安全技术；现代建筑 电气自动化技术；建筑弱电技术等。
