竣工测量的内容

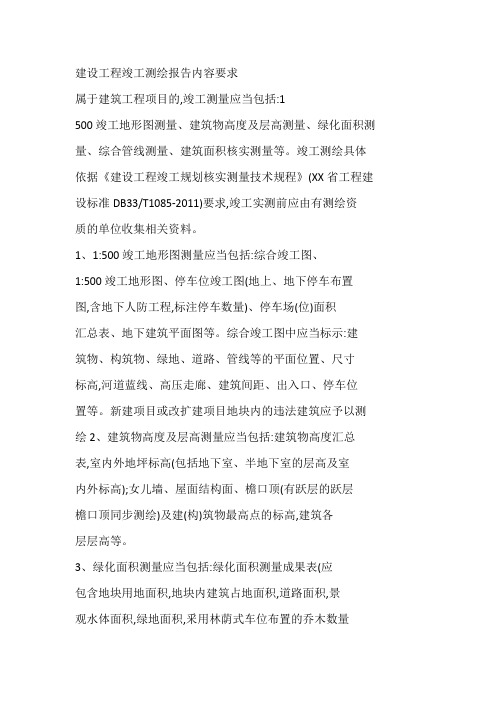

建设工程竣工测绘报告内容要求
属于建筑工程项目的,竣工测量应当包括:1
500竣工地形图测量、建筑物高度及层高测量、绿化面积测量、综合管线测量、建筑面积核实测量等。

竣工测绘具体依据《建设工程竣工规划核实测量技术规程》(XX省工程建设标准DB33/T1085-2011)要求,竣工实测前应由有测绘资
质的单位收集相关资料。

1、1:500竣工地形图测量应当包括:综合竣工图、
1:500竣工地形图、停车位竣工图(地上、地下停车布置图,含地下人防工程,标注停车数量)、停车场(位)面积
汇总表、地下建筑平面图等。

综合竣工图中应当标示:建
筑物、构筑物、绿地、道路、管线等的平面位置、尺寸
标高,河道蓝线、高压走廊、建筑间距、出入口、停车位
置等。

新建项目或改扩建项目地块内的违法建筑应予以测绘2、建筑物高度及层高测量应当包括:建筑物高度汇总表,室内外地坪标高(包括地下室、半地下室的层高及室
内外标高);女儿墙、屋面结构面、檐口顶(有跃层的跃层
檐口顶同步测绘)及建(构)筑物最高点的标高,建筑各
层层高等。

3、绿化面积测量应当包括:绿化面积测量成果表(应
包含地块用地面积,地块内建筑占地面积,道路面积,景
观水体面积,绿地面积,釆用林荫式车位布置的乔木数量。

竣工验收测量和管线测量技术方案竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。

管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。

本文将详细介绍竣工验收测量和管线测量的技术方案。

竣工验收测量的技术方案包括以下几个步骤：1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。

同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。

2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。

测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。

3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。

测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。

4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。

测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。

5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。

测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。

在管线测量方面，主要包括以下几个步骤：1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。

测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。

测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

竣工测量技术报告样本一、引言二、项目概况本次竣工测量工作是针对市一新建公路的竣工情况进行的测量活动。

该公路全长10公里，包括公路路基、桥梁和隧道等多个组成部分。

测量工作的主要目标是验证施工质量和量化竣工情况。

三、测量方法1.水准测量：采用高程平差法和测量平差法，以基准点为基础，沿公路纵向和横截面进行高程测量，确保公路的纵向坡度和平整度符合设计要求。

2.水平测量：采用全站仪和电子经纬仪进行测量，对公路横截面进行测绘，检查公路的位置和宽度是否符合设计要求，并记录其位置和线形情况。

3.桥梁测量：除了采用全站仪进行水平测量外，还使用无人机进行空中影像测量，获取桥梁的尺寸和形态信息，确保桥梁结构的稳定和安全。

4.隧道测量：采用激光雷达扫描技术，测量隧道的挖掘深度和断面形状。

同时，利用地下雷达进行地质勘探和隧道周围环境的测量，以确保隧道安全稳定。

四、测量结果与分析1.高程测量结果显示，公路纵向坡度和平整度符合设计要求，没有出现明显的高低点。

这为车辆行驶提供了良好的行驶条件。

2.横截面测绘结果显示，公路位置和宽度与设计图纸一致，标志线和道路标志设置也符合交通安全要求。

3.桥梁测量结果显示，桥梁的尺寸和形态与设计图纸相符，结构稳定可靠。

4.隧道测量结果显示，隧道的挖掘深度和断面形状与设计要求一致，地质及周围环境稳定，符合隧道设计标准。

五、结论通过对该公路竣工测量的结果分析，可以得出以下结论：1.该公路的纵向坡度和平整度符合设计要求，适合车辆行驶。

2.公路的位置和宽度与设计图纸一致，标志线和道路标志设置符合交通安全要求。

3.桥梁和隧道结构稳定，符合设计标准，具有较高的安全可靠性。

六、建议基于对测量结果的分析，提出以下建议：1.需要定期进行公路纵、横向断面的测量和监测，以及路基与地基的位移监测，以确保公路的长期稳定性。

2.桥梁和隧道需要进行定期的结构安全检查和维修，确保其安全性能的持续有效。

七、参考文件1.《公路测量技术规范》国家标准2.工程测量手册八、附录提供测量数据、测绘成果图、测量仪器的校准报告和使用说明书等。

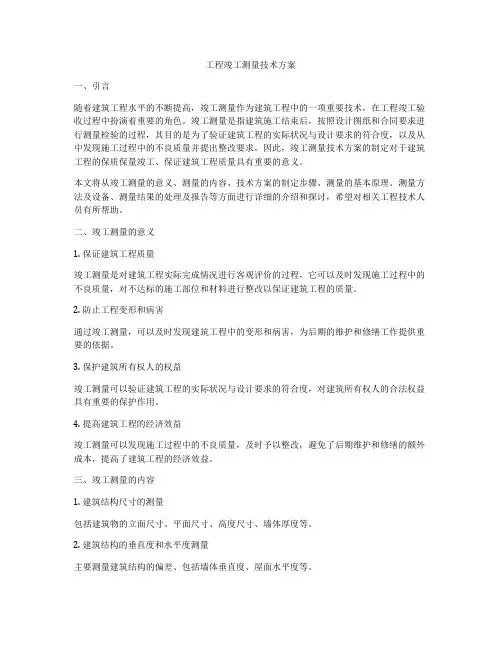

工程竣工测量技术方案一、引言随着建筑工程水平的不断提高，竣工测量作为建筑工程中的一项重要技术，在工程竣工验收过程中扮演着重要的角色。

竣工测量是指建筑施工结束后，按照设计图纸和合同要求进行测量检验的过程，其目的是为了验证建筑工程的实际状况与设计要求的符合度，以及从中发现施工过程中的不良质量并提出整改要求。

因此，竣工测量技术方案的制定对于建筑工程的保质保量竣工、保证建筑工程质量具有重要的意义。

本文将从竣工测量的意义、测量的内容、技术方案的制定步骤、测量的基本原理、测量方法及设备、测量结果的处理及报告等方面进行详细的介绍和探讨，希望对相关工程技术人员有所帮助。

二、竣工测量的意义1. 保证建筑工程质量竣工测量是对建筑工程实际完成情况进行客观评价的过程，它可以及时发现施工过程中的不良质量，对不达标的施工部位和材料进行整改以保证建筑工程的质量。

2. 防止工程变形和病害通过竣工测量，可以及时发现建筑工程中的变形和病害，为后期的维护和修缮工作提供重要的依据。

3. 保护建筑所有权人的权益竣工测量可以验证建筑工程的实际状况与设计要求的符合度，对建筑所有权人的合法权益具有重要的保护作用。

4. 提高建筑工程的经济效益竣工测量可以发现施工过程中的不良质量，及时予以整改，避免了后期维护和修缮的额外成本，提高了建筑工程的经济效益。

三、竣工测量的内容1. 建筑结构尺寸的测量包括建筑物的立面尺寸、平面尺寸、高度尺寸、墙体厚度等。

2. 建筑结构的垂直度和水平度测量主要测量建筑结构的偏差、包括墙体垂直度、屋面水平度等。

3. 室内外完工质量的测量包括室内外装修的完工质量、墙面平整度、地面水平度等。

4. 建筑结构的变形和病害测量对建筑结构变形和病害进行测量，包括裂缝、变形等。

5. 厨卫设施、电器设备、制冷设备的完好性检测对厨卫设施、电器设备、制冷设备进行完好性检测，确保它们的正常使用。

四、竣工测量技术方案的制定步骤1. 制定测量方案根据建筑工程的实际情况和测量内容，制定详细的测量方案，明确测量的目的和任务，并确定测量的范围和方法。

01概述概念竣工测量指工程竣工时，对建（构）筑物或管网等的实地平面位置、高程进行的测量工作。

其目的是检查施工是否符合设计要求，并为检修和设备安装提供测量数据。

其主要任务是对施工过程中设计更改部分、直接在现场指定施工部分以及资料不完整无法查对部分进行现场实测或补测。

主要是实测建设工程的现状地形图，建筑物的长度、宽度、高度、建筑面积，在现状地形图上标注建筑物与规划控制条件地物的距离，标注建筑物与道路红线、规划红线、用地界线等的关系。

工程及其单项工程完成后，施工单位必须进行竣工测量。

竣工测量工作内容包括控制测量、细部测量（亦称竣工测量）、竣工图编绘等。

分类按工程对象，竣工测量可分为建筑竣工测量、线路竣工测量、桥梁竣工测量、地下管线竣工测量。

竣工图竣工图是工程完成后，符合工程实际状况的施工图。

竣工图包括竣工总平面图、专业分图、断面图等。

竣工总平面图（简称竣工总图）是设计总平面图在施工后实际情况的全面反映，是反映工程质量的重要依据。

竣工总图的坐标系统、高程基准、图幅大小、图上注记、线条规格，应与原设计图一致。

竣工总图应根据设计和施工资料进行编绘。

当资料不全时应进行实测。

在建（构）筑物不密集和地下管线较简单的情况下，可将地面建筑、地下管线、地下建筑编绘成一张竣工总图，否则应分别测绘成图。

02竣工测量的一些要求（1）竣工测量应在工业建筑工程、民用建筑工程、城市道路工程、城市桥梁工程、地下管线工程和地下建（构）筑物工程等竣工后进行。

测量范围宜包括建设区外第一栋建筑物或市政道路或建设区外不小于30m。

（2）竣工测量地形图宜选用1:500 比例尺，当建（构）筑物密集且1:500 比例尺不能满足要求时，可选用1:200 比例尺。

（3）主要建（构）筑物点位中误差不大于5cm，高程中误差不大于2cm。

一般建（构）筑物点位中误差不大于7cm，高程中误差不大于3cm。

（4）竣工测量地形图应实地测绘，测绘方法宜采用全野外数字成图法。

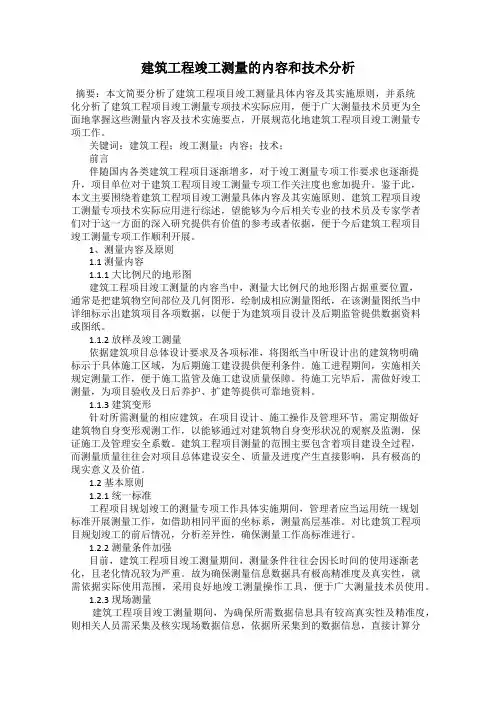

建筑工程竣工测量的内容和技术分析摘要：本文简要分析了建筑工程项目竣工测量具体内容及其实施原则，并系统化分析了建筑工程项目竣工测量专项技术实际应用，便于广大测量技术员更为全面地掌握这些测量内容及技术实施要点，开展规范化地建筑工程项目竣工测量专项工作。

关键词：建筑工程；竣工测量；内容；技术；前言伴随国内各类建筑工程项目逐渐增多，对于竣工测量专项工作要求也逐渐提升，项目单位对于建筑工程项目竣工测量专项工作关注度也愈加提升。

鉴于此，本文主要围绕着建筑工程项目竣工测量具体内容及其实施原则、建筑工程项目竣工测量专项技术实际应用进行综述，望能够为今后相关专业的技术员及专家学者们对于这一方面的深入研究提供有价值的参考或者依据，便于今后建筑工程项目竣工测量专项工作顺利开展。

1、测量内容及原则1.1 测量内容1.1.1 大比例尺的地形图建筑工程项目竣工测量的内容当中，测量大比例尺的地形图占据重要位置，通常是把建筑物空间部位及几何图形，绘制成相应测量图纸，在该测量图纸当中详细标示出建筑项目各项数据，以便于为建筑项目设计及后期监管提供数据资料或图纸。

1.1.2 放样及竣工测量依据建筑项目总体设计要求及各项标准，将图纸当中所设计出的建筑物明确标示于具体施工区域，为后期施工建设提供便利条件。

施工进程期间，实施相关规定测量工作，便于施工监管及施工建设质量保障。

待施工完毕后，需做好竣工测量，为项目验收及日后养护、扩建等提供可靠地资料。

1.1.3 建筑变形针对所需测量的相应建筑，在项目设计、施工操作及管理环节，需定期做好建筑物自身变形观测工作，以能够通过对建筑物自身变形状况的观察及监测，保证施工及管理安全系数。

建筑工程项目测量的范围主要包含着项目建设全过程，而测量质量往往会对项目总体建设安全、质量及进度产生直接影响，具有极高的现实意义及价值。

1.2 基本原则1.2.1 统一标准工程项目规划竣工的测量专项工作具体实施期间，管理者应当运用统一规划标准开展测量工作，如借助相同平面的坐标系，测量高层基准。

园路竣工竣工的测量内容路线竣工测量的目的是最后确定路线中线、检查建筑限界及标高是否满足设计要求。

主要内容是中线测量、高程测量、横断面测量等。

1、中线测量利用施工放样的护桩恢复线路施工前原有的控制桩，进行线路中线贯通测量；还应该对桥梁、隧道建筑中线与线路中线是否一致。

若出现不相一致时，应从桥梁或隧道的中线向两端引测。

如出入较大则需进行中线调整，做到使桥梁或隧道建筑限界与路基建筑限界均符合规范要求。

1）竣工中线测量，应先定出直线方向，然后用相邻直线重新测绘交点。

在高路堤、深路堑和地形困难地段可沿路基设置副交点，新测得的曲线偏角与原定测（或复测）偏角较差在±30秒以内时，仍采用原偏角。

对曲线的切线长、控制点、直线转点间的距离应进行丈量，新丈量结果与原定测（或复测）结果的误差应在1／2000以内时，仍采用原测结果，曲线横向闭合差应不超过±5cm。

2）竣工中线测量完成后的基桩埋设，一般规定：直线地段每300m～500m埋设混凝土包铁芯的基桩；曲线地段的曲线始终点、缓圆点、曲线中点、圆缓点、曲线交点或副交点均应埋设混凝土包铁芯的基桩。

3）竣工测量的里程应采用全线换算后的连续里程，在施工过程中和施工设计图中的断链应予取消2、水准基点位移测量1）竣工测量完成后应将临时水准点通过水准测量移设于桥台上、涵洞帽石上、隧道洞口边墙上或临近线路的岩石上，也可沿线路埋设混凝土水准基点，作为运营维修时掌握线路标高的依据。

2）水准点位移后，应详细注明编号、位置、地物特征、标高、并绘制草图附于水准基点表内。

3、横断面测量横断面测量的目的是检查路基宽度，边沟、排水沟、边坡、路基加固和防护工程是否符合设计要求。

横向尺寸误差均不应超过±5cm。

4、桥梁的竣工测量桥梁竣工后，须进行竣工测量。

通过竣工测量，一方面可以检查施工是否满足设计要求，起到检查施工质量的作用；另一方面，在桥梁向往运营后，为保证桥梁的行车安全和使用寿命，需要定期地进行变形观测，由于变形观测的资料是通过与竣工资料的对比来分析变形的，因此，对变形观测而言，竣工资料也是必不可少的。

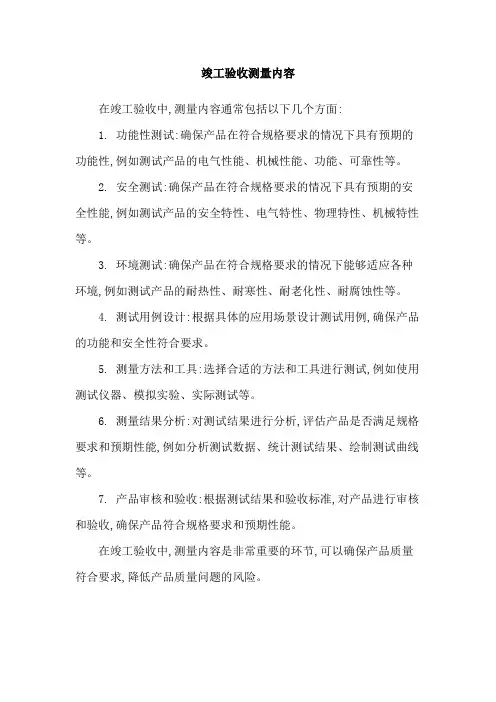

竣工验收测量内容
在竣工验收中,测量内容通常包括以下几个方面:
1. 功能性测试:确保产品在符合规格要求的情况下具有预期的功能性,例如测试产品的电气性能、机械性能、功能、可靠性等。

2. 安全测试:确保产品在符合规格要求的情况下具有预期的安全性能,例如测试产品的安全特性、电气特性、物理特性、机械特性等。

3. 环境测试:确保产品在符合规格要求的情况下能够适应各种环境,例如测试产品的耐热性、耐寒性、耐老化性、耐腐蚀性等。

4. 测试用例设计:根据具体的应用场景设计测试用例,确保产品的功能和安全性符合要求。

5. 测量方法和工具:选择合适的方法和工具进行测试,例如使用测试仪器、模拟实验、实际测试等。

6. 测量结果分析:对测试结果进行分析,评估产品是否满足规格要求和预期性能,例如分析测试数据、统计测试结果、绘制测试曲线等。

7. 产品审核和验收:根据测试结果和验收标准,对产品进行审核和验收,确保产品符合规格要求和预期性能。

在竣工验收中,测量内容是非常重要的环节,可以确保产品质量符合要求,降低产品质量问题的风险。

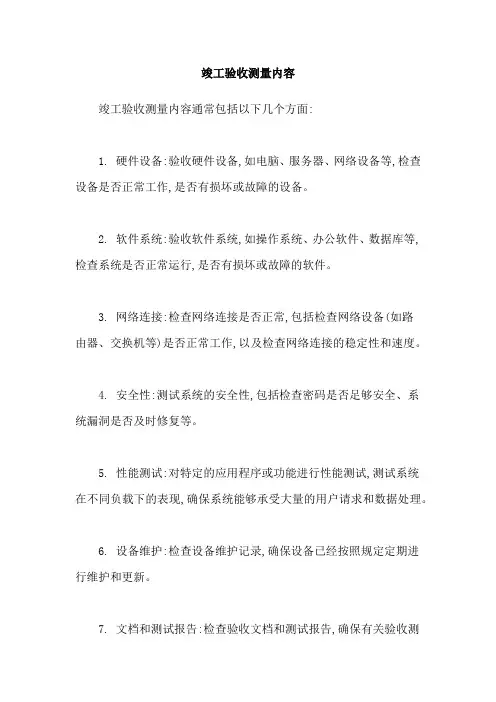

竣工验收测量内容
竣工验收测量内容通常包括以下几个方面:
1. 硬件设备:验收硬件设备,如电脑、服务器、网络设备等,检查设备是否正常工作,是否有损坏或故障的设备。

2. 软件系统:验收软件系统,如操作系统、办公软件、数据库等,检查系统是否正常运行,是否有损坏或故障的软件。

3. 网络连接:检查网络连接是否正常,包括检查网络设备(如路
由器、交换机等)是否正常工作,以及检查网络连接的稳定性和速度。

4. 安全性:测试系统的安全性,包括检查密码是否足够安全、系
统漏洞是否及时修复等。

5. 性能测试:对特定的应用程序或功能进行性能测试,测试系统
在不同负载下的表现,确保系统能够承受大量的用户请求和数据处理。

6. 设备维护:检查设备维护记录,确保设备已经按照规定定期进
行维护和更新。

7. 文档和测试报告:检查验收文档和测试报告,确保有关验收测
试过程和结果的详细记录和报告。

在竣工验收过程中,需要对设备进行全面的测试和检查,确保设备符合规格和标准,并能够提供可靠的服务。
