机械设计习题集十答案

一、填空题（每题2分，共20分）1.零件的计算载荷与名义载荷的关系是2.计算螺栓抗拉强度时用3.受剪铰制孔螺栓在横向剪力作用下，螺栓杆和孔壁间可能发生4.常用的无键联接形式有5.销联接主要用于6.链传动中合理的链条长为7.链传动的链节距为P，链轮齿数为Z，则链轮分度圆半径为8.闭式齿轮传动中，常见的两种疲劳损坏形式是9.蜗杆传动的主要失效形式是10.非液体摩擦滑动轴承的一般校核计算时应考虑的指标有和二、简答题（共30分）1.试给出以下有关变应力的定义表达式并予以说明：（1）平均应力σm （2）应力幅σa （3）循环特性r（5分）2.机械摩擦副中有几种摩擦状态？试绘示意图说明。

（5分）3.简述带传动中的弹性滑动现象，并说明该现象是如何影响传动的？（5分）4.直轴分哪几种？各承受什么载荷？试各举一例说明。

（5分）5.选用轴瓦材料时为什么要验算P，Pv和v值是否满足要求？（4分）6.简述滚动轴承额定动载荷与当量动载荷的含义，要求写出当量动载荷计算公式并予以说明。

（6分）三、设计计算题（每题10分，共50分）1.一薄板用两个M10普通螺栓联接在厚机架上，尺寸如图示。

已知薄板上受力P=600N，板间摩擦系数f=0.2，防滑系数Ks=1.2，螺栓许用应力[σ]=108MPa，螺栓螺纹小径d1=8.376mm，试校核螺栓联接是否安全可靠。

1）给出带的应力分布图，注明各种应力名称及最大合成应力的位置。

2）图示为蜗杆、齿轮传动装置，已知主动斜齿轮的转向n1和蜗杆5的旋向如图示。

今欲使轴Ⅱ上传动件轴向力相抵消，试确定：3）斜齿轮1、2轮齿的旋向；4）蜗轮6的转向及其旋向；5）用图表示轴Ⅱ上传动件的受力情况（用各分力表示）。

2.分析图示结构，指出位置处结构为什么是错的？3.如图示，某轴由一对圆锥滚子轴承支承，已知Fr=6000N，Fa=1030N，n=1000r/min，fp=1，ft=1，额定动载荷C=34000N，提示：S=R/2y，e=0.38，y=1.6，A/R>e时，x=0.4，y=1.6，A/R≤e 时，x=1，y=0。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

机械设计基础习题集及参考答案一、判断题(正确T,错误F)1、构件就是机械中独立制造的单元。

( )2、能实现确定的相对运动,又能做有用功或完成能量形式转换的机械称为机器。

( )3、机构就是由构件组成的,构件就是机构中每个作整体相对运动的单元体。

( )4、所有构件一定都就是由两个以上零件组成的。

( )二、单项选择题1、如图所示,内燃机连杆中的连杆体1就是( )。

A 机构B 零件C 部件D 构件2、一部机器一般由原动机、传动部分、工作机及控制部分组成,本课程主要研究( )。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1、构件就是机械的运动单元体,零件就是机械的______单元体。

2、机械就是______与______的总称。

参考答案一、判断题(正确T,错误F)1、F2、T3、T4、F二、单项选择题1、B2、B三、填空题1、制造2、机构机器第一章平面机构的自由度一、判断题(正确T,错误F)1、两构件通过点或线接触组成的运动副为低副。

( )2、机械运动简图就是用来表示机械结构的简单图形。

( )3、两构件用平面低副联接时相对自由度为1。

( )4、将构件用运动副联接成具有确定运动的机构的条件就是自由度数为1。

( )5、运动副就是两构件之间具有相对运动的联接。

( )6、对独立运动所加的限制称为约束。

( )7、由于虚约束在计算机构自由度时应将其去掉,故设计机构时应尽量避免出现虚约束( )8、在一个确定运动的机构中,计算自由度时主动件只能有一个。

( )二、单项选择题1、两构件通过( )接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2、一般情况下,门与门框之间存在两个铰链,这属于( )。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3、平面机构具有确定运动的条件就是其自由度数等于( )数。

A 1B 从动件C 主动件D 04、所谓机架就是指( )的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其她构件运动的参考坐标点5、两构件组成运动副必须具备的条件就是两构件( )。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础(第十版)课后习题答案(完整版)第一章机械设计基础概述习题1-1答案：机械设计是指通过运用一定的原理和方法，按照规定的设计要求，设计制作出满足使用功能和技术经济指标的机械产品的过程。

习题1-2答案：机械设计的过程包括以下几个阶段： 1. 需求分析阶段：明确产品的使用功能和技术经济指标。

2. 方案设计阶段：确定产品的总体构思和设计方案。

3. 详细设计阶段：进行各个零部件的设计，确定尺寸、形状、材料等。

4. 制造和检验阶段：制造产品，并进行检验，确保产品符合设计要求。

5.使用和维护阶段：将产品投入使用，并进行维护和修理。

习题1-3答案：机械设计的基本原则包括： 1. 功能性原则：机械产品的设计应满足使用功能的要求。

2. 可靠性原则：机械产品的设计应保证产品的可靠性和安全性。

3. 经济性原则：机械产品的设计应考虑材料、工艺和生产成本等经济因素。

4. 协调性原则：机械产品的设计应协调各个零部件之间的配合关系。

5. 可制造性原则：机械产品的设计应考虑产品的制造工艺和加工设备的可用性。

第二章计算基础习题2-1答案：等效于0.05千克（kg）。

习题2-2答案：10立方米（m^3）等于10000升（L）。

习题2-3答案：60秒等于1分钟。

第三章材料力学基础习题3-1答案：一个材料的弹性模量表示材料抵抗形变的能力，弹性模量越大，材料越硬。

答案：屈服强度是指材料在受力作用下开始产生塑性变形的应力值。

习题3-3答案：静态强度是指材料在静止状态下抵抗破坏的能力。

…（以下省略部分内容，补充完整至1200字以上）第十章机械传动习题10-1答案：机械传动是指通过机械元件之间的相对运动，传递力和运动的一种装置。

习题10-2答案：常见的机械传动方式包括：齿轮传动、皮带传动、链传动、蜗杆传动等。

答案：齿轮传动的优点包括：传动效率高、传动稳定、传动比可调等。

习题10-4答案：皮带传动的主要缺点是传动精度较差、容易滑动等。

1. 下图为某零件的许用极限应力图，A ’G ’C 为疲劳极限曲线，M 为工作应力点，下列3种情况下的极限应力点分别为：1）应力比r 为常数时，（ ）点。

2）m σ为常数时，（ ）点。

3）min σ为常数时，（ ）点。

2.如一零件的应力比r=0.6，a σ =80MPa ，则此时的m σ=（ ），m i n σ=（ ），m a x σ=（ ）。

3.某零件的s σ =500MPa ，1σ- =220MPa ，工作应力m σ =300MPa ，a σ =100MPa ，工作点位于塑性安全区，则该零件的安全系数为： A.1.78 B.5.0 C.1.25 D.1.674.某受稳定弯曲变应力作用的轴类零件，最大工作应力max σ =400MPa ，最小工作应力min σ =-100MPa 。

已知材料的对称循环疲劳极限1σ- =450MPa ，脉动循环疲劳极限0σ =700MPa ，屈服极限为s σ =800MPa 。

1）试绘出材料的极限应力图。

2）在极限应力图中表明工作应力点M ，以及极限应力点M1。

3）说明该零件可能的失效形式。

题一、图示为一气缸螺栓联接预紧时的受力—变形图。

当螺栓再承受F=1000~2000N 的工作载荷时，试求：螺栓总拉力F2应如何变化，其最大拉力和最小拉力为多少？ 螺栓受拉应力循环特性系数是多少？题二、图示为一托架的边板用6个铰制孔用螺栓与相邻机架联接，托架受一个大小为60kN 的载荷FQ 作用，试问哪个螺栓受力最大？题三.图示钢板用两只普通螺栓联接,已知横向工作载荷为R ，接合面之间的摩擦系数f =0.15,为使联接可靠，取防滑系数K s =1.2，则每个螺栓需要的预紧力F 0为 。

A.0.5R B.R C.2R D.4R题四. 受轴向力的紧螺栓联接，已知螺栓刚度b C =60.410⨯N/mm ，被联接件的刚度m C =61.610⨯N/mm ，螺栓所受的预紧力0F =8000N ，螺栓所受的工作拉力F =4000N ，求螺栓所受的总拉力2F 和残余预紧力1F 分别为多少？题五、如图所示为螺栓联接结构，当工作载荷F=5000N 加在下端后，在结合面A 处，仍要求一定的剩余预紧力，其大小为1.4F ，设材料的许用拉应力为200MPa ，R/2 R/2R求螺栓危险截面直径？一双线螺纹副，螺距为4mm，则螺杆相对螺母转过一圈时，它们沿轴向相对位移的距离应为（）。

****学院-- 学年第学期期考试试卷课程：机械设计基础出卷人：考试类型：闭卷【】开卷【】适用班级：1.螺纹联接的基本类型有哪些？各有什么特点及各用于什么场合？（8分）2．螺栓组结构设计中应注意什么？（6分）3．普通平键联接的类型有几种，轴端联接一般采用哪一种类型的平键？键的尺寸是如何选出的。

试举一例。

（8分）4．自行车的前轴、中轴、后轴各是心轴还是转轴？（6分）5．试分析参数d d1、 1、v、i、a对V带传动有何影响？如何选取？（10分）6．为了修配一对齿轮查阅了原设计资料，知大小齿轮均使用45钢正火。

试指出设计的不妥之处和轮齿的失效形式，并提出改进的措施。

（6分）7．模数大、弯曲强度也大，那么一对齿轮传动的齿面接触强度必为相等，故弯曲强度也应相同，对吗？（6分）8．有两对直圆柱齿轮传动，其中一对齿轮的m=2mm，z1=50，z2=200，b=75mm，另一对齿轮的m=4mm，z1=25，z2=100，b=75mm，当载荷及其它条件均相同时，试问：1）两对齿轮的接触疲劳强度是否相同？为什么？2）两对齿轮的弯曲疲劳强度是否相同？为什么？（12分）9．制造轴的材料有几种？若轴的刚度不够，是否可采用高强度合金钢提高轴的刚度？为什么？（6分）10．轴承安装形式如图所示。

（12分）1）已知：F s2+F A> F S1或F S2+F A<F S1，求：Ⅰ、Ⅱ轴承上作用的轴向载荷。

2）已知：F S1>F S2；F A<F S1-F S2，求：Ⅰ、Ⅱ轴承上作用的轴向载荷。

11．某电动机与油泵之间用弹性套柱销联轴器联接，功率P=7.5kW，转速n=970r/min，两轴直径均为42mm，试选择联轴器的型号。

（6分）12．带速越高，带的离心力越大，不利于传动，但在多级传动中，常将带传动放在高速级，这是为什么？（6分）13．下图为一输出轴，试指出1~8标注处的错误。

（8分）答案:1．答：螺纹联接的基本类型有螺栓联接，双头螺柱联接，螺钉联接和紧定螺钉联接。

机械设计第十章习题答案10-1试分析图10-47所示的齿轮传动各齿轮所受的力（用受力图表示的里的作用位置及方向）。

解：受力图如下：注：斜齿轮各个受力方向1.径向力指向各自的轴心；2.轴向力的方向按主动轮螺旋线方向和转向，右旋用右手，左旋用左手，四肢弯曲方向与主动轮转向一致，拇指即为主动轮轴向力方向；3.圆周力的方向在主动轮上，与运动方向相反；从动轮上，与运动方向相同。

10-6设计铣床中的一对圆柱齿轮传动，已知1=7.5kW，1=1450r/min，1=26，2=54，寿命=12000h，小齿轮相对其轴承的支撑为不对称布置，并画出大齿轮的机构图。

解：1.选择齿轮类型、精度等级、材料（1）选用直齿圆柱齿轮传动（2）铣床为工作母机，速度不高，故选用6级精度（GB10095-88）（3）材料选择由表10-1选择小齿轮材料为20CrMnTi（渗碳后淬火），60HRC，大齿轮材料为40Cr（调质后表面淬火），53HRC2.按齿面接触强度设计1≥321·+12·（（1）确定公式中的各计算值1）试选载荷系数=1.4 2）计算小齿轮传递的力矩1=9.55某106某7.5145011=9.55某106某=49396.55N·mm3）小齿轮作不对称布置，查表10-7，选取=0.94）由表10-5查得材料的弹性影响系数=189.85）确定区域系数=2.56）计算接触疲劳强度用重合度系数1=arco[29.241°2=arco[25.024°==26某tan29.241°tan20°+54某tan20.024°tan20°21tantan′+2tantan′22co2+21co1+2]=arco26co20°26+2某1=]=arco54co20°54+2某1==1.694=7）齿数比u=2143=41.6943=0.877=2.088）计算接触疲劳许用应力由小齿轮20CrMnTi，渗碳后淬火，得1=1300MPa由大齿轮40Cr，调质后淬火，得2=1300MPa9）计算应力循环次数1,21=601j=60某1450某1某12000=1.044某109 2==5.02某10810）确定接触疲劳寿命系数由图10-23，查表得：1=0.95，2=0.9511）计算接触疲劳许用应力取失效概率1%，安全系数S=1[]1=1368.42MPa []2=1368.42MPa得[]=1368.42MPa（2）计算1≥=331lim1=0.95某1300=2lim2=0.95某1300=21·+1·2某1.4某49396.550.8某2.08+12.08某(2.5某189.8某0.87921368.42=28.71mm圆周速度v=m/（3）计算齿宽bb=某1=0.8某28.71=22.97mm（4）计算齿宽和吃高比1160某1000=某28.71某145060某1000=2.18=11=28.7126=1.10齿宽h=2.25=2.48mm因而=9.26（5）计算载荷系数1）使用系数=1.252）动载系数由v=2.18m/，6级精度，取=1.043）齿间载荷分配系数直齿轮及修行齿轮，取=1，=14）齿向载荷分布系数由=0.8，硬齿面，非对称布置，6级精度，b=22,97mm，线性插值得=1.284，由=9.26，=1.284得=1.26载荷系数K==1.25某1.04某1某1.284=1.67（6）按实际载荷系数算得分度圆直径1=1=28.71某=1.4331.6730.45mm（7）计算模数mm==1.17mm3.按齿根弯曲强度设计由弯曲疲劳强度的计算公式m≥321·（1）确定公式各变量的值1）由小齿轮：渗碳淬火钢1=850MPa由大齿轮：调制后表面淬火2=720MPa2）取弯曲疲劳寿命系数1=0.91,2=0.933）计算弯曲许用应力取安全系数S=1.4，由[]=得[]1=MPa11=0.91某8501.4=552.5[]2=MPa4）计算[]22=0.93某7201.4=478.29由图10-17，10-18查取齿形系数得1=2.60，1=1.5950.008218 1.26=1.6380.6932=2.296，2=1.71211[]1=0.007505922[]2=0.008128可见大齿轮的数值大一些，取较大值5）计算载荷系数K==1.25某1.04某1某6）计算弯曲疲劳强度重合度系数由10-5得=0.25+0.75 =0.25+0.751.694=2）试算模数3≥21·=32某1.638某49396.55某0.6390.8某26某0.008128=1.194mm（4.结果分析和选择对比两种计算方法，可以看出齿根弯曲疲劳强度m≥1.194mm及按齿面接触算得的模数m≥1.17，故可取m≥1.194mm，将模数标准化圆整，取m=2mm5.几何尺寸计算（1）分度圆直径1=m1=2某26=52mm2=m2=2某54=108mm（2）计算中心距a=1+22=80mm（3）计算齿宽b=某1=0.8某52=41.6mm取1=50mm，2=45mm6.机构图略10-7某齿轮减速器采用斜齿圆柱齿轮传动，已知1=750r/min，两齿轮齿数为1=24，2=108，β=9°22′，=6mm，b=160mm，8级精度，小齿轮材料为38SiMnMo（调质），大齿轮材料为45钢（调质），寿命20年（设每年300工作日），每日两班制，小齿轮相对其轴的支撑为对称布置，试计算该齿轮传动所能传递的功率。

目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

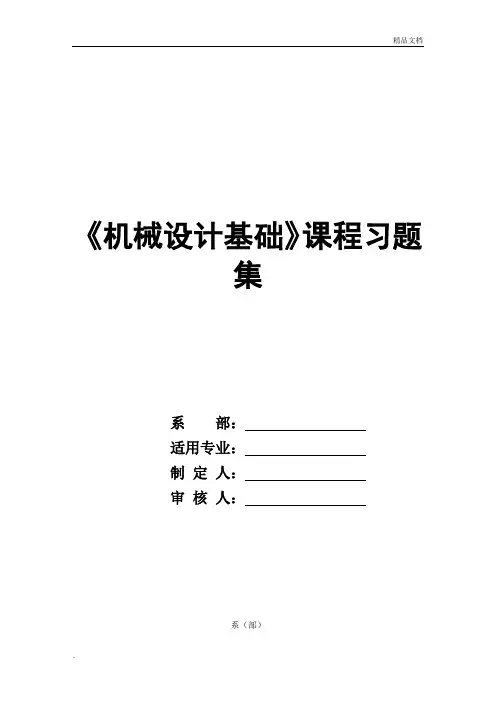

《机械设计基础》课程习题集系部：适用专业：制定人：审核人：系（部）《机械设计基础》课程习题集第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是( )。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

题10-5 在图示的直齿圆柱齿轮传动中,齿轮1为主动齿轮,齿轮2为中间齿轮,齿轮 3为从动齿轮。

已知齿轮3所受的扭矩m N 983⋅=T ,其转速n 3=180r/min,Z 3=45,Z 2=25, Z 1=22,m=4mm 。

假设齿轮啮合效率及轴承效率均为1,试求:（1） 啮合传动时,作用在各齿轮上的圆周力F t 和径向力F r ,并将各力及齿轮转向标于图上；（2）说明中间齿轮2在啮合时的应力性质和强度计算时应注意的问题；（3）若把齿轮2作为主动齿轮,则在啮合传动时其应力性质有何变化,其强度计算与前面有何不同解答: 1．m N 444.54m N 4525983233232⋅=⋅⨯=⨯==z zT d d T T ；m N 911.47m N 2522444.542122121⋅=⋅⨯=⨯==z zT d d T TN9.1088N 224911.47200020002000111112=⨯⨯====mz T d T F F t t N3.39620tan tan 01112====t t r r F F F F αN 8.1158N 20cos 9.1088cos 0112====αt n n F F F ； 由齿轮2受力平衡条件得：N 9.1088,N 3.3962'22'2====t t r r F F F F ；3r F 与'2r F ,3t F 与'2t F 是作用力与反作用力的关系, ∴3r F ='2r F ,3t F ='2t F2．齿轮2在啮合传动时,齿轮根部弯曲应力:对称循环,双向受载。

齿面接触应力:脉动循环。

在校核弯曲强度时，应将齿根弯曲疲劳极限值乘以。

3．若齿轮2为主动,则其弯曲应力和接触应力都为脉动循环,但2轮每转一周时，轮齿同侧齿面啮合次数为2，则其应力循环次数增加2倍。

题10-5图 题解10-5图题10-6 图示为二级斜齿圆柱齿轮减速器,第一级斜齿轮的螺旋角1β的旋向已给出。

2.曲柄摇杆机构中的压力角越小，则有效分力就越小,对传动越不利。

×3.圆锥齿轮和蜗轮蜗杆都属于空间齿轮机构。

√4.对于单个齿轮来说，节圆半径就等于分度圆半径。

√5.齿轮变位后，其齿距、模数和压力角均发生了改变。

×(分度圆不变，但上边的齿厚变了)6.H i 13为周转轮系中1轮对3轮的传动比。

√7.曲柄摇杆机构，当机构处于极限位置时即称为死点位置。

×8.瞬心是相对运动两刚体上绝对速度相同的重合点。

√9.平面凸轮机构中，等加速等减速运动规律具有刚性冲击，故仅适用于低速轻载的场合。

×(柔性)10.机械发生自锁的条件为0≤η。

√11、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆比基圆大 ×12、对心的曲柄滑块机构，其行程速比系数K 一定等于1。

√13、在平面机构中，一个高副引入2个约束。

×14、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小。

√15、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

×16、定轴轮系传动比的计算中所求两轮转向关系可以采用（-1）m 来判断。

√17、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

√18、按照我国国标规定，渐开线齿轮齿廓上任意位置上的压力角均等于20o 。

× (分度圆上)19、一对直齿轮啮合传动，模数越大，重合度也越大。

×20、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

×21.构件是机械中不可拆分的制造单元。

×(零件)22.运动副是构件间的联接，是不能产生相对运动的。

×23.机构运动简图是示意图，可以不按比例绘制。

×24.标准齿轮与标准齿条啮合传动，当两者为非标准安装时，齿条的节线与分度线重合。

√25.曲柄摇杆机构中最小传动角的位置可能发生在曲柄与连杆共线的两位置之一。

机械设计题库含答案一、单选题（共60题，每题1分，共60分）1、以下哪个是与回转零件配合的部分（ )A、轴头B、轴键C、轴D、轴颈正确答案：A2、（）的主要用途是固定零件之间的相对位置，并可传递不大的载荷。

A、齿轮B、V带C、销D、轴正确答案：C3、用范成法加工齿轮时，不发生根切的最小齿数为（）。

A、17B、16C、18D、15正确答案：A4、整体式滑动轴承装配的第二步是( )。

A、轴套定位B、压入轴套C、修整轴套D、轴套的检验正确答案：A5、蜗杆传动中作用在蜗杆上的三个分力中最大的是（）A、圆周力B、径向力C、无法判断D、轴向力正确答案：D6、在曲柄摇杆机构中，当取曲柄为原动件时，( )死点位置。

A、有三个C、有两个D、有一个正确答案：B7、蜗杆直径系数q＝( )A、q=dl/mB、q=a/mC、q=dl* mD、q=a/dl正确答案：A8、直齿轮传动设计中，齿轮的主要参数不包含（ )。

A、中心距B、齿高C、模数D、齿数正确答案：B9、对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到曲柄摇杆机构。

A、最长杆B、与最短杆相对的构件C、最短杆D、与最短杆相邻的构件正确答案：D10、V带传动，最后算出的实际中心距与初定的中心距不一致，这是由于( )A、选用标准长度的带B、带轮加工有尺寸误差C、带工作一段时间后会松弛，需预先张紧D、传动安装时有误差正确答案：A11、齿轮精度等级最低的是（）A、12级B、6级C、9级正确答案：A12、当两轴线（）时，可采用蜗杆传动。

A、垂直交错B、不相交C、相交D、平行正确答案：C13、小齿轮的宽度应（）大齿轮的宽度。

A、等于B、没关系C、稍大于D、稍小于正确答案：C14、对于普通圆柱蜗杆传动，下列说法错误的是（）A、蜗杆头数多时，传动效率提高。

B、蜗杆直径系数q越小，则蜗杆刚度越大C、在蜗轮端面内模数和压力角为标准值D、传动比不等于蜗轮与蜗杆分度圆直径比正确答案：B15、机器的零、部件在装拆时，不得损坏任何部分。

机械设计第⼗章齿轮设计课后习题答案机械设计第⼗章齿轮设计课后习题答案10-2解（1）齿轮A为主动轮，齿轮B为“惰轮”，也就是说齿轮B既是主动轮⼜是从动轮。

当齿轮B与主动轮A啮合时，⼯作齿⾯是王侧，当齿轮B与从动轮C啮合时，⼯作齿⾯是另⼀侧。

对于⼀个轮齿来讲，是双齿⾯⼯作双齿⾯受载，弯曲应⼒是对称循环，接触⼒是脉动循环，取10-3 答：齿⾯接触应⼒是脉动循环，齿根弯曲应⼒是对称循环。

在作弯曲强度计算时，应将图中查出的极限应⼒值乘以0.7. 10-4 答：⼀般齿轮材料主要选⽤锻钢（碳钢或全⾦钢）。

对于精度要求较低的齿轮，将齿轮⽑坯经正⽕或调质处理后切齿即为成，这时精度可达8级，精切合⾦钢主要是渗碳后淬⽕，最后进⾏滚齿等精加⼯，其精度可达7，6级甚或5级。

对于尺⼨较⼤的齿轮，可适⽤铸钢或球墨铸铁，正⽕后切齿也可达8级精度。

10-5提⾼轮齿抗弯疲劳强度的措施有：增⼤齿根过渡圆⾓半径，消除加⼯⼑痕，可降低齿根应⼒集中;增⼤轴和⽀承的则度，可减⼩齿⾯局部受载；采取合适的热处理⽅法使轮世部具有⾜够的韧性；在齿根部进⾏喷丸、滚压等表⾯强度，降低齿轮表⾯粗糙度，齿轮采⽤正变位等。

提⾼齿⾯抗点蚀能⼒的措施有：提⾼齿⾯硬度；降低表⾯粗糙度；增⼤润滑油粘度；提⾼加⼯、发装精度以减⼩动载荷；在许可范围内采⽤较⼤变位系数正传动，可增⼤齿轮传动的综合曲率半径。

10-6解（1）选⽤齿轮的材料和精度等级，由教材表10-1可知，⼤⼩齿轮材料均为45号钢调质，⼩齿轮齿⾯硬度为250HBS,⼤齿轮齿⾯硬度为220HBS.选精度等级为7级。

（2）按齿⾯接触疲劳强度设计。

1、⼩齿轮传递的转矩2、初选载荷系数：初选Kt=1.83、确定齿宽系数：⼩齿轮不对称布置，据教材表10-7选⽤4、确定弹性影响系数：据教材表10-6查得5、确定区域载荷系数：按标准直齿圆柱齿轮传动设计ZH=2.56、齿数⽐：7、确定接触许⽤应⼒：循环次数查教材图10-19曲线I得查教材10-21（d）得8、由接触强度计算⼩齿轮的分度圆直径齿轮的使⽤系数：载荷状况以轻微冲击为依据查教材表10-2得KA=1.25齿轮的圆周速度由教材图10-8查得：Kv=1.12对于软齿⾯齿轮，假设,由教材表10-3查得齿宽齿宽与齿⾼⽐由教材表10-4查得,由教材图10-13查得：,接触强度载荷系数：10、校正直径：取标准值m=2.5mm11、齿轮的相关参数：12、确定齿宽：圆整后，取b2=50mm,b1=55mm.(3)校核齿根弯曲疲劳强度。

机械设计基础课后习题答案第10章第一篇：机械设计基础课后习题答案第10章10-1证明当升角与当量摩擦角符合时，螺纹副具有自锁性。

当时，螺纹副的效率所以具有自锁性的螺纹副用于螺旋传动时，其效率必小于 50%。

10-2解由教材表10-1、表10-2查得，粗牙，螺距，中径螺纹升角，细牙，螺距，中径螺纹升角对于相同公称直径的粗牙螺纹和细牙螺纹中，细牙螺纹的升角较小，更易实现自锁。

10-3解查教材表10-1得粗牙螺距中径小径螺纹升角普通螺纹的牙侧角，螺纹间的摩擦系数当量摩擦角拧紧力矩由公式可得预紧力拉应力查教材表 9-1得 35钢的屈服极限拧紧所产生的拉应力已远远超过了材料的屈服极限，螺栓将损坏。

10-4解（1）升角当量摩擦角工作台稳定上升时的效率：（2）稳定上升时加于螺杆上的力矩（3）螺杆的转速螺杆的功率（4）因速下降，该梯形螺旋副不具有自锁性，欲使工作台在载荷作用下等需制动装置。

其制动力矩为10-5解查教材表9-1得 Q235的屈服极限，查教材表 10-6得，当控制预紧力时，取安全系数由许用应力查教材表 10-1得的小径由公式得预紧力由题图可知，螺钉个数，取可靠性系数牵曳力10-6解此联接是利用旋转中间零件使两端螺杆受到拉伸,故螺杆受到拉扭组合变形。

查教材表9-1得，拉杆材料Q275的屈服极限，取安全系数，拉杆材料的许用应力所需拉杆最小直径查教材表 10-1，选用螺纹（）。

10-7解查教材表 9-1得，螺栓35钢的屈服极限，查教材表 10-6、10-7得螺栓的许用应力查教材表 10-1得，的小径螺栓所能承受的最大预紧力所需的螺栓预紧拉力则施加于杠杆端部作用力的最大值10-8解在横向工作载荷作用下，螺栓杆与孔壁之间无间隙，螺栓杆和被联接件接触表面受到挤压；在联接接合面处螺栓杆则受剪切。

假设螺栓杆与孔壁表面上的压力分布是均匀的，且这种联接的预紧力很小，可不考虑预紧力和螺纹摩擦力矩的影响。

挤压强度验算公式为：其中；为螺栓杆直径。

一、课本10-2 解：（1）B 轮是惰轮，齿根弯曲应力是对称循环变应力。

查图10-21d)，接触疲劳极限应力MPa 580lim =H σ，弯曲疲劳极限应力MPa 3084407.0=⨯=FE σ。

许用应力为：MPa 58015801][lim =⨯==S K H HN H σσ；MPa 2964.13081][=⨯==S K FE FN F σσ （2）B 轮是主动轮，齿根弯曲应力是脉动循环变应力。

查图10-21d)，接触疲劳极限应力MPa 580lim =H σ，弯曲疲劳极限应力MPa 440=FE σ。

许用应力为：MPa 58015801][lim =⨯==S K H HN H σσ；MPa 3144.1440][===S K FE FN F σσ 如齿轮的工作寿命不是无限寿命时，上述两种情况下的许用应力值均相应增大。

二、课本10-7 解：该齿轮传动的承载能力由齿面接触强度所限定。

1．计算按齿面接触强度所限定的转矩，由式（10-21）得：()2311][12⎪⎪⎭⎫ ⎝⎛⋅+≤E H H d z z u K u d T σεφα1）小齿轮分度圆直径 mm 95.145229cos 246cos 11='︒⨯==βz m d n 。

2）齿宽系数 096.195.1451601===d b d φ。

3）查图10-26，765.01=αε，925.02=αε端面重合度 685.1925.0765.021=+=+=αααεεε。

4）齿数比 5.42410812===z z u 。

5）由表10-6查得材料的弹性影响系数 21MPa 8.189=E z 。

6）由图10-30查得区域系数 455.2=H z 。

7）小齿轮合金钢调质260HBS ，由图10-21d 查得小齿轮的接触疲劳极限MPa 5801lim =H σ；大齿轮碳钢调质220HBS ，由图10-21d 查得大齿轮的接触疲劳极限MPa 5202lim =H σ。
