电力电缆沟作业规范样本

2023年电力电缆沟作业规范1.引言电力电缆沟是电力工程中非常重要的一部分，承载着电缆的传输和保护作用，同时也关系到电力系统的安全和稳定运行。

为了确保电力电缆沟的质量和施工的顺利进行，制定本规范，以规范2023年电力电缆沟的施工作业。

2.施工准备2.1 施工前应制定详细的施工方案，并报送有关部门进行审核和批准。

2.2 施工前必须进行现场踏勘和勘测，确认施工区域的地质情况和地下管线的情况，以做好施工安排和防止事故的发生。

3.电缆沟的开挖3.1 开挖前应制定专门的施工方案，明确开挖的深度、坡度和宽度等参数。

3.2 开挖时应采取适当的支护措施，以防止土方塌方和地面陷落。

在需要开挖较深的区域时，应确保有足够的支撑和防护设备。

3.3 开挖过程中要及时清理泥土和砂石，并设置围挡和警示标志，确保施工区域的安全。

4.电缆沟的排水4.1 电缆沟应设计有合适的排水系统，确保沟内不积水和不进水。

4.2 施工过程中要随时清理沟内可能产生的泥浆和积水，保持沟内的干燥状态。

4.3 沟内排水管道的设置要符合相关标准和规范，确保排水畅通。

5.电缆沟的回填5.1 回填前要对沟底进行检查和抢修，确保沟底的平整和规范。

5.2 回填时要使用规范的填料和施工工艺，确保沟内填充物的密实性和稳定性。

5.3 回填完毕后，要进行检查和测量，确保沟的平整度和施工质量。

如发现问题，要及时进行整改。

6.电缆沟的验收6.1 施工完毕后，要进行电缆沟的验收，检查沟的尺寸、平整度和排水情况等。

6.2 验收结果要进行记录，并交给有关部门进行审核和备案。

6.3 如发现问题或不合格项，要及时进行整改和修复，直至符合要求为止。

7.施工安全7.1 施工现场必须按照相关安全规定进行设置和操作，保证施工人员的生命安全。

7.2 施工人员必须具备相关的从业资格证书，并接受必要的安全培训。

7.3 施工过程中应加强对现场环境和设备的检查和维护，确保施工的顺利进行。

8.施工质量控制8.1 施工过程中要进行必要的质量检查和监督，确保施工质量符合要求。

电力电缆沟安全作业规程第一章总则第一条为了保证电力电缆沟施工过程中的安全、文明、高效，保护人身安全和财产安全，制定本规程。

第二条本规程适用于电力电缆沟施工的安全作业，包括电力电缆沟的开挖、铺设、固定、连接等作业。

第三条电力电缆沟施工必须按照国家有关法律、法规以及安全生产的规定进行，确保安全和质量。

第四条施工单位负责组织实施本规程，保证施工过程中的安全和质量。

第五条施工人员必须经过培训，并具备相关证书，方可参与施工。

第二章施工准备第六条施工前，施工单位必须明确施工任务、作业内容和安全措施，并制定详细的施工方案。

第七条施工前必须对施工现场进行安全检查，清除障碍物，保证施工现场的安全。

第八条施工前必须对施工人员进行安全教育和培训，确保他们了解施工任务和所需的安全措施。

第九条施工前必须准备好必要的施工工具、设备，确保施工的顺利进行。

第三章施工作业第十条施工人员必须穿戴符合要求的安全防护装备，包括安全帽、安全鞋、防护眼镜等。

第十一条施工人员必须遵守施工方案，按照有关要求进行作业，禁止违章作业。

第十二条施工人员必须严格按照施工要求进行开挖，确保沟道的稳定和坡度的合适。

第十三条施工人员必须按照规定方式进行电力电缆的铺设，禁止乱拉乱扔。

第十四条施工人员必须严格按照规定的方法进行电力电缆的固定和连接，禁止擅自拆动、改动。

第十五条施工人员必须随时检查施工现场的安全状况，及时发现并消除安全隐患。

第四章施工质量第十六条施工人员必须按照要求进行沟道开挖，保证沟壁的平整和坡度的合适。

第十七条施工人员必须按照要求进行电力电缆的铺设，保证电缆的整齐和在规定位置。

第十八条施工人员必须按照要求进行电力电缆的固定和连接，确保电缆的稳定和安全。

第十九条施工人员必须按照要求进行电力电缆的保护措施，防止外力损害和水浸。

第二十条施工后必须进行质量检查，确保施工质量符合要求。

第五章安全检查第二十一条施工单位必须定期对施工现场进行安全检查，确保施工过程中的安全。

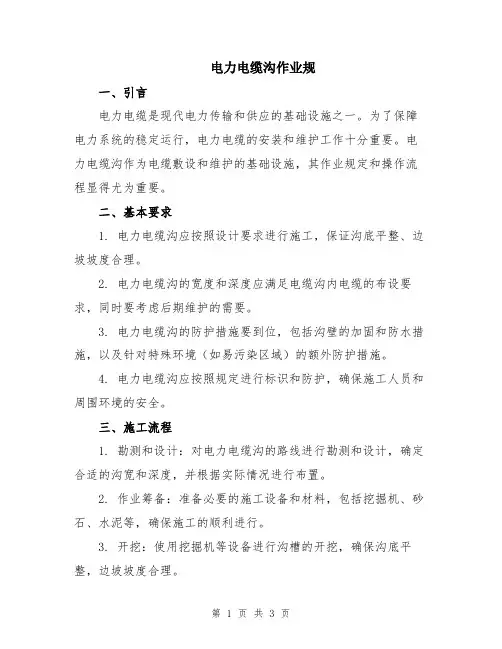

电力电缆沟作业规一、引言电力电缆是现代电力传输和供应的基础设施之一。

为了保障电力系统的稳定运行，电力电缆的安装和维护工作十分重要。

电力电缆沟作为电缆敷设和维护的基础设施，其作业规定和操作流程显得尤为重要。

二、基本要求1. 电力电缆沟应按照设计要求进行施工，保证沟底平整、边坡坡度合理。

2. 电力电缆沟的宽度和深度应满足电缆沟内电缆的布设要求，同时要考虑后期维护的需要。

3. 电力电缆沟的防护措施要到位，包括沟壁的加固和防水措施，以及针对特殊环境（如易污染区域）的额外防护措施。

4. 电力电缆沟应按照规定进行标识和防护，确保施工人员和周围环境的安全。

三、施工流程1. 勘测和设计：对电力电缆沟的路线进行勘测和设计，确定合适的沟宽和深度，并根据实际情况进行布置。

2. 作业筹备：准备必要的施工设备和材料，包括挖掘机、砂石、水泥等，确保施工的顺利进行。

3. 开挖：使用挖掘机等设备进行沟槽的开挖，确保沟底平整，边坡坡度合理。

4. 防护措施：根据实际情况进行沟壁的加固和防水处理，确保沟内的电缆安全。

5. 电缆敷设：根据设计要求，将电缆敷设在沟内，注意保护电缆的外包层，防止损坏。

6. 封闭：对已敷设好的电缆进行封闭，确保电缆的安全，并避免外部环境的干扰。

7. 验收和维护：对完成的电力电缆沟进行验收，确保质量符合要求，并定期进行维护和检修，确保沟内电缆的正常运行。

四、安全注意事项1. 施工人员应接受必要的培训，熟悉相关操作规程和安全事项，并佩戴好必要的防护用品。

2. 施工现场应设置明显的警示标志，确保施工区域的安全。

3. 施工人员应注意周围环境的变化，及时采取相应的安全措施，保证自身的安全。

4. 施工现场应定期检查和维护，确保相关设备的正常运行和安全使用。

5. 施工过程中，应严格遵守相关的施工规范和操作规程，禁止违章操作。

五、总结电力电缆沟的规范施工和维护对于电力系统的稳定运行至关重要。

在电力电缆沟作业规定中，要明确施工流程和安全注意事项，确保施工的顺利进行，并保障人员和设施的安全。

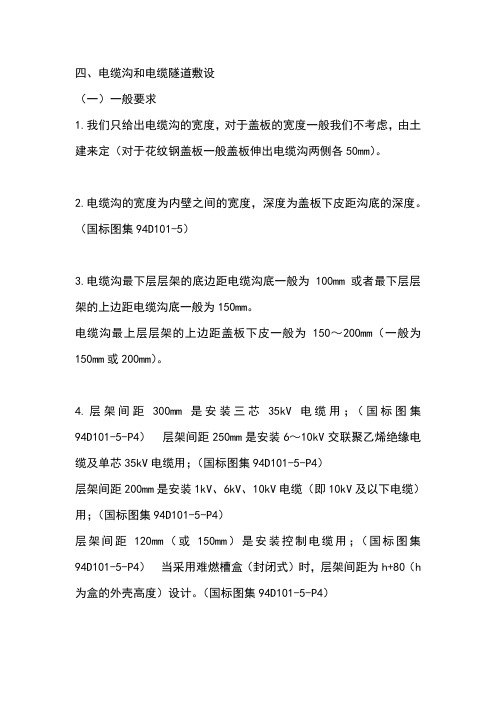

四、电缆沟和电缆隧道敷设（一）一般要求1.我们只给出电缆沟的宽度，对于盖板的宽度一般我们不考虑，由土建来定（对于花纹钢盖板一般盖板伸出电缆沟两侧各50mm）。

2.电缆沟的宽度为内壁之间的宽度，深度为盖板下皮距沟底的深度。

（国标图集94D101-5）3.电缆沟最下层层架的底边距电缆沟底一般为100mm或者最下层层架的上边距电缆沟底一般为150mm。

电缆沟最上层层架的上边距盖板下皮一般为150～200mm（一般为150mm或200mm）。

4.层架间距300mm是安装三芯35kV电缆用；（国标图集94D101-5-P4）层架间距250mm是安装6～10kV交联聚乙烯绝缘电缆及单芯35kV电缆用；（国标图集94D101-5-P4）层架间距200mm是安装1kV、6kV、10kV电缆（即10kV及以下电缆）用；（国标图集94D101-5-P4）层架间距120mm（或150mm）是安装控制电缆用；（国标图集94D101-5-P4）当采用难燃槽盒（封闭式）时，层架间距为h+80（h 为盒的外壳高度）设计。

（国标图集94D101-5-P4）1.室外电缆沟一般可分为单层支架沟、单侧多层支架沟、双侧多层支架沟三种（按有无覆盖层可分为无覆盖层电缆沟和有覆盖层电缆沟）。

2.室外电缆沟的沟口宜高出地面50mm，以减少地面排水进入沟内。

但当盖板高出地面影响地面排水或交通时，可采用具有覆盖层的电缆沟，覆盖层一般为300mm厚（即电缆沟盖板的上皮至地面之间为300mm）。

室外电缆沟的结构形式、防水处理由土建设计决定。

3.室外电缆沟在进入建筑物（或变电所）处，应设有防火隔墙。

4.室外电缆沟用水泥盖板。

一般厂区内的室外电缆沟采用有覆盖层的，边沿地方的室外电缆沟可采用无覆盖层的。

不论采用有覆盖层的电缆沟还是无覆盖层的电缆沟，都要用水泥砂浆等将水泥盖板的四周及缝隙抹死。

5.采用室外电缆沟敷设时，当在过路的地方电缆根数不多时，最好采用电缆穿钢管敷设。

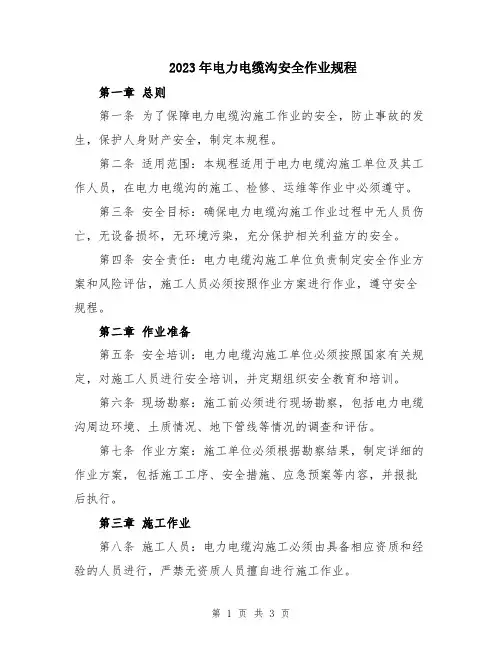

2023年电力电缆沟安全作业规程第一章总则第一条为了保障电力电缆沟施工作业的安全，防止事故的发生，保护人身财产安全，制定本规程。

第二条适用范围：本规程适用于电力电缆沟施工单位及其工作人员，在电力电缆沟的施工、检修、运维等作业中必须遵守。

第三条安全目标：确保电力电缆沟施工作业过程中无人员伤亡，无设备损坏，无环境污染，充分保护相关利益方的安全。

第四条安全责任：电力电缆沟施工单位负责制定安全作业方案和风险评估，施工人员必须按照作业方案进行作业，遵守安全规程。

第二章作业准备第五条安全培训：电力电缆沟施工单位必须按照国家有关规定，对施工人员进行安全培训，并定期组织安全教育和培训。

第六条现场勘察：施工前必须进行现场勘察，包括电力电缆沟周边环境、土质情况、地下管线等情况的调查和评估。

第七条作业方案：施工单位必须根据勘察结果，制定详细的作业方案，包括施工工序、安全措施、应急预案等内容，并报批后执行。

第三章施工作业第八条施工人员：电力电缆沟施工必须由具备相应资质和经验的人员进行，严禁无资质人员擅自进行施工作业。

第九条施工环境：施工现场必须保持整洁，清除杂物和障碍物，保持通道畅通，确保施工人员的安全。

第十条安全设施：施工现场必须设置各种必要的安全设施，包括警示标志、防护栏杆、安全网等，确保施工人员的安全。

第十一条作业方式：施工单位必须按照作业方案进行施工，不能擅自变更作业方式，必须使用合格的施工设备和工具。

第十二条公共设施：施工单位必须保护好公共设施，如道路、管线等，防止损坏和污染。

第四章安全监督第十三条监督机构：本地区电力管理部门负责对电力电缆沟施工作业进行安全监督和检查。

第十四条安全检查：监督机构有权对施工现场进行安全检查，对存在的安全问题进行整改和追责。

第十五条安全记录：施工单位必须做好安全记录，包括施工日志、安全检查记录等，并定期报送给监督机构。

第五章应急预案第十六条应急演练：施工单位必须制定相应的应急预案，并进行定期演练，提高应对突发事件的能力。

电力电缆沟安全作业规程是为了确保电力电缆敷设过程中的安全，避免人员伤害和设备损坏，减少事故的发生。

下面是一份电力电缆沟安全作业规程，介绍了电力电缆敷设的流程和相关安全措施。

一、目的与依据电力电缆沟安全作业规程的目的是确保电力电缆敷设过程中的安全，并依据相关国家标准和法规制定。

二、适用范围本规程适用于电力电缆沟的施工和维护作业。

三、定义和缩略语1. 电力电缆沟：指专门用于敷设电力电缆的沟槽。

2. 施工单位：指负责电力电缆沟施工的承包人或经营者。

四、施工前准备1. 施工单位应在施工前进行现场勘测，确定电力电缆敷设的路线和布置。

2. 根据电力电缆的规格和性能要求，选择合适的电缆材料和设备。

3. 要保证施工现场周围的安全环境，防止有人员或其他设备进入作业区域。

五、施工流程1. 按照设计要求进行开挖电力电缆沟，要保证沟槽的平整和稳定。

2. 在电力电缆沟中敷设电缆，要保证电缆的拉力和弯曲半径不超过规定范围。

3. 对电力电缆进行接头和绝缘处理，确保接头的可靠性和绝缘性能。

4. 进行电缆试验，包括绝缘电阻和电缆局放测试等。

5. 完成电力电缆沟的填埋和复盖，要保证沟槽的完整性和安全性。

六、施工安全措施1. 严格执行工地安全规章制度，要求作业人员佩戴安全帽、防护眼镜和防护鞋等个人防护用品。

2. 在施工现场设置明显的安全警示标志，包括禁止入内、作业区域划定、危险警示等标志。

3. 在电力电缆敷设过程中保持通风畅通，防止有害气体积聚。

4. 对电缆进行绝缘处理时，要设置专门的绝缘保护措施，避免电击事故的发生。

5. 进行电缆试验时，要进行放电灭弧处理，确保试验过程的安全性。

6. 在填埋和复盖电力电缆沟时，要保证土方的均匀分布，避免沟槽结构的破坏。

七、事故处理与应急措施1. 发生安全事故时，应立即停止施工，确保人员安全撤离，并及时报告有关部门。

2. 在施工现场应设立应急救援队，为施工人员提供急救和紧急救援服务。

3. 在施工现场配备相应的消防设备，包括灭火器、消防水带等，以应对火灾风险。

2024年电力电缆沟作业规____年电力电缆沟作业规第一章总则第一条为了规范电力电缆沟作业行为，保障电力电缆运行安全，防止设备事故和人身伤亡事故的发生，本规定制定。

第二条本规定适用于所有进行电力电缆沟作业的单位和人员。

第三条电力电缆沟作业应符合国家有关法律法规、标准及相关技术规范的要求。

第四条电力电缆沟作业应科学规划、精心组织、合理施工、安全监控、环境保护，实行专人专职、专人负责，同时确保施工人员具备相关技术资质。

第五条电力电缆沟作业应按照先预备、后开挖、分层支撑、现埋电缆、逐段贯通、逐层回填、逐段试验、逐层投运的原则进行，确保施工质量和运行安全。

第二章施工准备第六条电力电缆沟作业前，应对工程进行充分的调研和勘察，制定详细的施工方案和施工组织设计，明确施工单位、责任人和工程师的职责。

第七条电力电缆沟作业前，应组织相关人员进行安全技术交底和施工培训，确保施工人员具备相关专业知识和技能，了解安全操作规程。

第八条电力电缆沟作业前，应编制施工方案和施工计划，明确施工任务、施工方法、施工进度和施工工艺，并进行专门的图纸设计。

第九条电力电缆沟作业前，应对施工现场进行必要的准备工作，包括临时设施搭建、现场标识和标线、安全防护设施、提供所需工具、材料和设备，并保证施工现场整洁、有序。

第三章施工管理第十条电力电缆沟作业应进行全面、系统的施工管理，确保施工过程中的质量、安全、进度和环境的要求。

第十一条施工人员应按照施工方案和施工计划进行工作，合理安排施工进度，确保施工质量和运行安全。

第十二条施工现场应进行全面的安全控制，划定安全区域，设置安全标志和警示灯，保持施工现场的清洁和通畅，并保证供电设备的正常运行。

第十三条施工现场应进行全面的环境保护，加强对粉尘、噪音、污染物的控制，保护地下水源和周边环境的安全。

第十四条电力电缆沟作业应加强工程质量监督和检验测试，保证电缆敷设质量达到设计和技术规范的要求。

第十五条施工现场应建立健全施工档案和安全记录，详细记录施工过程中的关键节点、质量问题、安全事故和环境污染等相关信息。

4。

1。

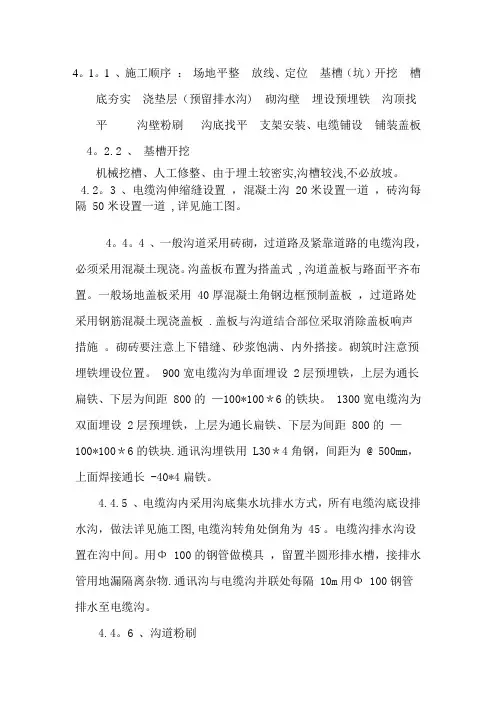

1、施工顺序：场地平整放线、定位基槽（坑）开挖槽底夯实浇垫层（预留排水沟) 砌沟壁埋设预埋铁沟顶找平沟壁粉刷沟底找平支架安装、电缆铺设铺装盖板4。

2.2、基槽开挖机械挖槽、人工修整、由于埋土较密实,沟槽较浅,不必放坡。

4.2。

3、电缆沟伸缩缝设置，混凝土沟 20米设置一道，砖沟每隔 50米设置一道 ,详见施工图。

4。

4。

4、一般沟道采用砖砌，过道路及紧靠道路的电缆沟段，必须采用混凝土现浇。

沟盖板布置为搭盖式 ,沟道盖板与路面平齐布置。

一般场地盖板采用 40厚混凝土角钢边框预制盖板，过道路处采用钢筋混凝土现浇盖板 .盖板与沟道结合部位采取消除盖板响声措施。

砌砖要注意上下错缝、砂浆饱满、内外搭接。

砌筑时注意预埋铁埋设位置。

900宽电缆沟为单面埋设 2层预埋铁，上层为通长扁铁、下层为间距 800的—100*100＊6的铁块。

1300宽电缆沟为双面埋设 2层预埋铁，上层为通长扁铁、下层为间距 800的—100*100＊6的铁块.通讯沟埋铁用 L30＊4角钢，间距为 @ 500mm，上面焊接通长 -40*4扁铁。

4.4.5、电缆沟内采用沟底集水坑排水方式，所有电缆沟底设排水沟，做法详见施工图,电缆沟转角处倒角为 45.。

电缆沟排水沟设置在沟中间。

用Φ 100的钢管做模具，留置半圆形排水槽，接排水管用地漏隔离杂物.通讯沟与电缆沟并联处每隔 10m用Φ 100钢管排水至电缆沟。

4.4。

6、沟道粉刷25厚 1： 2水泥砂浆分二次抹平4。

4。

7、沟壁回填电缆沟砌筑后洒水养护 5— 7天，沟侧用细土分层回填，每250mm厚分层夯实至沟顶。

4.4.8、沟顶支座沟壁砌筑至盖板下负 50处停止砌筑，然后用 C10混凝土浇筑 120宽 *50厚盖板支座, 120宽 C10混凝土支座内平均内侧，详见安装图。

4.4.9、沟道转角处盖板安装埋设 120厚混凝土预制过梁。

盖板宽度为 500宽，不足 500宽处同相连盖板整体预制，最宽盖板不得大于 800。

电力电缆沟作业规范文第一章总则第一条本规范是为了规范电力电缆沟的施工作业，确保施工质量，保障施工安全，保护环境，保护设施设备的健康运行，维护公共利益而制定的。

第二条本规范适用于电力电缆沟的新建、改造、维修等作业。

第三条电力电缆沟是指用于敷设电力电缆的地下通道，包括井室、沟槽、管道等设施。

第四条施工单位应按照规范的要求组织施工，配备必要的设备、材料和人员，保证施工质量和安全。

第二章施工准备第五条施工单位应在施工前进行充分的准备工作，包括制定施工方案，编制施工图纸，准备施工所需的材料和设备等。

第六条施工单位应根据施工图纸和施工方案，合理选择施工方法和工序，确保施工质量和进度。

第七条施工单位应进行现场勘察，了解地质条件和地下管线情况，为施工做好充分的准备。

第八条施工单位应对施工人员进行培训，确保施工人员具备相应的技术知识和安全意识。

第九条施工单位应制定施工安全计划和环境保护措施，并向有关部门报备。

第十条施工单位应清理施工现场，确保施工的顺利进行。

第三章施工工艺第十一条施工单位应按照规范要求，进行电力电缆沟的开挖和土方回填作业。

第十二条施工单位应采取相应的措施，防止沟槽坍塌，并做好安全防护工作。

第十三条施工单位应按照规范要求进行井室的建设，确保井室的稳定和密封。

第十四条施工单位应按照规范要求进行电力电缆的敷设和接头的安装。

第十五条施工单位应按照规范要求进行沟槽的回填，并进行相应的压实工作。

第十六条施工单位应进行电力电缆的试验和调试工作，确保电缆运行正常。

第四章施工质量控制第十七条施工单位应按照规范要求进行施工质量控制，并进行相应的检测和测试。

第十八条施工单位应确保电力电缆沟的尺寸、坡度和水平度符合规范要求。

第十九条施工单位应保证电力电缆的接头连接牢固可靠，电缆的绝缘性能良好。

第二十条施工单位应按照规范要求保证沟槽的回填材料符合要求，并进行相应的压实。

第二十一条施工单位应进行电力电缆的试验和调试工作，并记录检测结果。

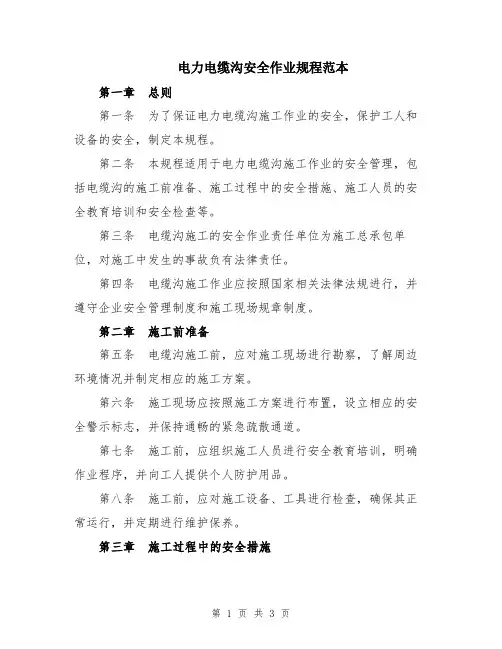

电力电缆沟安全作业规程范本第一章总则第一条为了保证电力电缆沟施工作业的安全，保护工人和设备的安全，制定本规程。

第二条本规程适用于电力电缆沟施工作业的安全管理，包括电缆沟的施工前准备、施工过程中的安全措施、施工人员的安全教育培训和安全检查等。

第三条电缆沟施工的安全作业责任单位为施工总承包单位，对施工中发生的事故负有法律责任。

第四条电缆沟施工作业应按照国家相关法律法规进行，并遵守企业安全管理制度和施工现场规章制度。

第二章施工前准备第五条电缆沟施工前，应对施工现场进行勘察，了解周边环境情况并制定相应的施工方案。

第六条施工现场应按照施工方案进行布置，设立相应的安全警示标志，并保持通畅的紧急疏散通道。

第七条施工前，应组织施工人员进行安全教育培训，明确作业程序，并向工人提供个人防护用品。

第八条施工前，应对施工设备、工具进行检查，确保其正常运行，并定期进行维护保养。

第三章施工过程中的安全措施第九条电缆沟施工中，应设立专人负责现场安全管理，并制定安全管理制度。

第十条施工现场应设立警示标志，标示出施工区域，禁止无关人员进入施工区域。

第十一条电缆沟施工中，应严格按照施工方案和作业程序进行施工，并保持沟内空气流通。

第十二条电缆沟施工过程中，应设立安全围挡，保护工人和设备，防止坍塌或其他意外事故。

第十三条施工现场应配备消防器材，并设立明确的消防疏散通道。

第十四条施工现场应设立紧急救护站，配备急救用品，以备发生事故时的紧急救治。

第四章施工人员的安全教育培训第十五条施工单位应组织定期的安全教育培训活动，提高施工人员的安全意识和应急能力。

第十六条施工人员应经过相关技术培训和持证上岗，具备相应的施工能力。

第十七条施工人员应掌握并遵守施工现场规章制度和安全操作程序，严禁违规操作。

第十八条施工人员应加强个人防护意识，正确使用个人防护用品。

第五章安全检查和事故处理第十九条施工单位应定期进行安全检查，发现安全隐患应及时整改。

第二十条安全检查应包括施工现场的危险因素、安全设施的完好性、作业人员的安全操作等。
