如何实现NETGEAR智能网管交换机的链路聚合功能

简述链路聚合的工作方式链路聚合（Link Aggregation）是一种将多条物理链路组合成一条逻辑链路的技术，旨在提高网络带宽和可靠性。

链路聚合技术可以在不改变原有设备和网络拓扑结构的情况下，有效地提高网络性能，降低网络故障率，广泛应用于企业网络和数据中心等领域。

链路聚合的工作方式是通过将多条物理链路绑定成一条逻辑链路，形成一个高带宽、高可靠性的网络连接。

在链路聚合的过程中，需要将多个物理接口绑定成一个聚合组（Port Channel），并为该聚合组分配一个唯一的标识符（Channel ID）。

然后，通过聚合协议（LACP或者PAgP）协调交换机之间的链路聚合，从而实现多条链路的组合。

链路聚合技术可以支持多种链路聚合模式，包括静态链路聚合（Static Link Aggregation）和动态链路聚合（Dynamic Link Aggregation）。

静态链路聚合是在绑定多个物理接口时手动配置聚合组和标识符；动态链路聚合则是通过链路聚合控制协议（LACP 或PAgP）动态地协调交换机之间的链路聚合，自动实现多个物理接口的聚合。

链路聚合技术的工作原理基于负载均衡和链路故障转移。

在负载均衡方面，链路聚合可以将数据流量均匀地分散到多条物理链路上，从而提高网络带宽利用率。

在链路故障转移方面，如果某个物理链路发生故障，链路聚合可以自动将数据流量切换到另外一条正常的物理链路上，从而实现网络的高可用性。

除了提高网络带宽和可靠性，链路聚合还可以简化网络管理和维护。

通过将多个物理链路绑定成一个聚合组，可以简化网络拓扑结构，减少交换机之间的连接数，降低网络故障率。

同时，链路聚合还可以提高网络的可扩展性和灵活性，支持更多的网络应用和服务。

链路聚合是一种重要的网络技术，可以提高网络带宽和可靠性，简化网络管理和维护，提高网络性能和可用性。

在实际应用中，需要根据实际网络情况和需求选择合适的链路聚合模式和实现方式，并进行适当的配置和优化，以达到最佳的网络性能和效果。

第1章三层交换机链路聚合配置1.1 知识准备了解链路聚合原理。

阅读《ZXR10 3900/3200（V2.6）系列智能快速以太网交换机用户手册》1.2 实验目的掌握ZXR10 3928链路静态聚合和动态聚合的配置和使用。

1.3 实验内容静态聚合和动态聚合的配置。

1.4 实验设备3928 两台直连网线两条串口线一条1.5 实验拓扑smartgroup1smartgroup1fei_1/1-2fei_1/1-2VLAN 10,20交换机3928-1和交换机3928-2通过smartgroup端口相连，它们分别由2个物理端口聚合而成。

smartgroup的端口模式为trunk，承载VLAN10和VLAN20。

1.6 配置步骤1.6.1 静态聚合下面以3928-1为例进行配置说明：/*创建Trunk组*/ZXR10(config)#interface smartgroup1/*绑定端口到Trunk组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode on //设置聚合模式为静态ZXR10(config)#interface fei_1/2ZXR10(config-if)#smartgroup 1 mode on/*修改smartgroup端口的VLAN链路类型*/ZXR10(config)#interface smartgroup1ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk vlan 10 //把smartgroup1端口以trunk方式加入vlan10ZXR(config-if)#switchport trunk vlan 201.6.2 动态聚合下面以3928-1为例进行配置说明：/*创建Trunk组*/ZXR10(config)#interface smartgroup1/*绑定端口到Trunk组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode active //设置聚合模式为activeZXR10(config)#interface fei_1/2ZXR10(config-if)#smartgroup 1 mode active/*修改smartgroup端口的VLAN链路类型*/ZXR10(config)#interface smartgroup1ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk vlan 10 //把smartgroup1端口以trunk方式加入vlan10ZXR(config-if)#switchport trunk vlan 20注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。

链路聚合配置方法及步骤1.引言1.1 概述在概述部分，我们将介绍链路聚合配置方法及步骤。

链路聚合是一种将多个物理网络链路合并成一个逻辑链路的技术，它能够提高网络带宽、增强网络可用性和负载均衡能力。

链路聚合配置方法是指一系列实施链路聚合技术的具体步骤和操作。

在本文中，我们将首先简要介绍链路聚合的概念和作用，明确其在网络通信中的重要性和应用场景。

然后，我们将详细讨论链路聚合配置方法，包括配置前的准备工作、配置过程中的关键参数设置和配置完成后的验证步骤。

通过掌握链路聚合配置方法，读者可以了解如何在实际网络环境中配置和应用链路聚合技术。

接下来的章节中，我们将逐步深入探讨链路聚合的相关知识和实际操作。

最后，我们将对文章进行总结，回顾链路聚合配置方法及步骤的关键要点，并展望链路聚合技术在未来网络中的应用前景。

通过本文的阅读，读者将能够全面了解链路聚合配置方法及步骤，为网络管理员和工程师在实际工作中应用和配置链路聚合技术提供指导和帮助。

同时，我们也期待本文能够给读者带来新的思考和启示，促进在网络通信领域的技术创新和发展。

1.2 文章结构文章结构文章的结构是指整篇文章的组织框架和内容安排方式。

一个好的文章结构可以帮助读者更好地理解文章的主题和内容，使文章逻辑清晰，条理有序。

本文按照以下结构进行组织和安排：1. 引言：本部分主要对文章进行导言，引出链路聚合配置方法及步骤的背景和意义，同时介绍文章的结构和目的。

2. 正文：本部分主要对链路聚合的概念和作用进行介绍，然后详细阐述链路聚合配置方法及步骤。

2.1 链路聚合的概念和作用：本小节将解释链路聚合的基本概念，包括什么是链路聚合以及它的作用和优势。

2.2 链路聚合配置方法及步骤：本小节将具体介绍链路聚合的配置方法和步骤。

包括链路聚合的配置目标和原则，以及具体的配置步骤和注意事项，以便读者能够了解如何进行链路聚合的配置。

3. 结论：本部分对全文进行总结，对链路聚合配置方法及步骤的重要性和优势进行强调，并展望未来链路聚合配置方法的发展方向。

如和设置NETGEAR智能网管交换机的VLAN及VLAN路由功能设置环境交换机型号：FS752TPFW：V5.0.2.15配置目标FS752TP上配置3个VLAN，每个VLAN含12个端口，启用各VLAN的VLAN路由功能，端口及IP地址对应关系请参考上面的网络拓扑图。

二、配置VLAN及VLAN路由功能1. 登录交换机WEB管理界面，默认管理密码为小写的password。

2. 添加VLAN进入Switching > VLAN > Basic（Advanced）> VLAN Configuration菜单，在VLAN ID下输入要新建的VLAN ID，例如要新建VLAN10则填入10；VLAN Name中输入自定义的VLAN 名称（可留空），点击右下角的ADD。

重复上面的，添加VLAN20,VLAN30。

3. 将端口加入对应的VLAN进入Switching > VLAN > Advanced > VLAN Membership菜单，在VLAN ID中下拉选项选择10，然后鼠标单击下面的第一个橙条，在对应的端口号下配置端口。

其中端口属性包括3种状态：：端口下显示为空，表示该端口不属于定义的VLAN；：单击端口标记为T，表示该端口属于定义的VLAN，端口的数据包带有802.1Q VLAN标记；：在端口下点击两次标识为U，表示该端口属于定义的VLAN，端口的数据包不带有VLAN 标记；将1-12号端口划分到VLAN 10，是不带802.1Q标记的，因此为U，点击右下角的APPLY保存配置。

重复上面的步骤，将13-24号端口加入VLAN20标记为U，25-36号端口加入VLAN30标记为U。

4. 修改端口的PVID进入Switching > VLAN > Advanced > Port PVID Configuration菜单，将各有效端口的PVID 改为其对应VLAN的ID，即端口1-12的PVID为10，端口13-24的PVID为20，端口25-36的PVID为30。

交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。

1、形成较大宽带的端口。

2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。

操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。

在SwitchA创建Eth-Trunk接口并加入成员接口。

SwitchB配置与SwitchA类似，不再赘述。

<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。

SwitchB配置与SwitchA类似，不再赘述。

[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。

华为设备链路聚合配置命令华为设备链路聚合是一种网络配置技术，可以将多个物理链路合并为一个逻辑链路，实现带宽的叠加效果。

这种技术在现代网络中广泛应用，可以提高网络的带宽利用率和可靠性，同时也方便了网络的管理和维护。

下面将介绍华为设备链路聚合的配置命令，以帮助读者更好地理解和使用这一技术。

首先，要进行链路聚合，需要先确定要聚合的物理链路。

华为设备支持多种链路类型，例如以太网口、光纤口等。

在确定好物理链路后，就可以使用华为设备的配置命令进行链路聚合的配置。

华为设备链路聚合的配置命令主要包括以下几个步骤：1. 创建链路聚合组：使用“interface Eth-Trunk”命令来创建一个链路聚合组。

可以指定链路聚合组的编号，例如“interface Eth-Trunk 1”。

通过创建链路聚合组，可以将多个物理链路聚合在一起。

2. 添加物理链路：使用“eth-trunk trunk-id”命令来添加物理链路。

其中，trunk-id为链路聚合组的编号，可以在创建链路聚合组时指定。

例如，“eth-trunk 1”命令表示将物理链路添加到链路聚合组1中。

3. 配置链路聚合的工作模式：华为设备支持多种链路聚合的工作模式。

常见的有静态链路聚合、动态链路聚合等。

可以使用“mode”命令来配置链路聚合的工作模式。

例如，“mode static”表示使用静态链路聚合的模式。

4. 配置链路聚合的链路调度算法：链路调度算法可以用来决定数据流经过聚合链路的方式。

华为设备支持多种算法，例如基于源MAC地址的分配、基于目的MAC地址的分配等。

可以使用“load-balance”命令来配置链路调度算法。

例如，“load-balance src-dst-mac”表示使用基于源MAC地址和目的MAC地址的分配算法。

5. 配置链路聚合的其他参数：除了上述命令外，还可以使用其他命令来配置链路聚合的其他参数。

例如，“link-mode”命令用来配置链路聚合组的链路模式，可以选择为主备模式或平衡模式；“link-aggregation mode”命令用来配置链路聚合组的链路聚合模式，可以选择为静态链路聚合或动态链路聚合。

交换机链路聚合负载分担模式交换机链路聚合（Link Aggregation）是一种网络技术，旨在提高网络性能和可靠性。

通过将多个物理链路绑定为一个逻辑链路，链路聚合可以实现负载分担和冗余备份。

本文将从什么是链路聚合、链路聚合的负载分担模式以及其优点和应用领域等方面展开阐述。

一、什么是链路聚合链路聚合是一种将多个物理链路组合成一个逻辑链路的技术。

在传统的以太网交换机中，每个链路只能通过一条物理链路与网络连接，而链路聚合技术通过将多个物理链路绑定到一个逻辑链路上，实现了链路的冗余备份和负载分担。

链路聚合能够提高带宽利用率、增加网络可靠性，并且能够无缝地集成到现有的网络架构中。

二、链路聚合的负载分担模式链路聚合可以使用不同的负载分担模式，以实现对流量的分布和负载均衡。

常见的负载分担模式有以下几种：1. 传统哈希算法（Traditional Hashing）传统哈希算法是基于数据包的源IP地址和目的IP地址，以及端口号等信息计算哈希值，然后将数据包分配到相应的链路上。

这种方式能够实现精确的负载分担效果，但当网络流量分布不均匀时，可能导致某些链路被过载。

2. 源IP哈希算法（Source IP Hashing）源IP哈希算法仅根据数据包的源IP地址来计算哈希值，并将其分配到相应的链路上。

这种方式适用于对称负载均衡，并且可以将同一源IP地址的数据包都发送到同一链路上。

3. 会话持久性（Session Persistence）会话持久性模式根据数据包的某些属性（如源IP地址、目的IP地址和端口号等）将数据包一直发送到同一链路上，以维持会话的持续性。

这种模式适用于需要保持会话状态的应用场景，如Web应用负载均衡。

4. 轮询模式（Round-robin）轮询模式是将数据包依次发送到不同的链路上，实现对流量的均衡分担。

这种模式简单易实现，但在流量分布不均匀时可能导致某些链路被过载。

5. 链路状态检测（Link Status Detection）链路状态检测模式是根据链路的状态信息决定将数据包发送到哪个链路上。

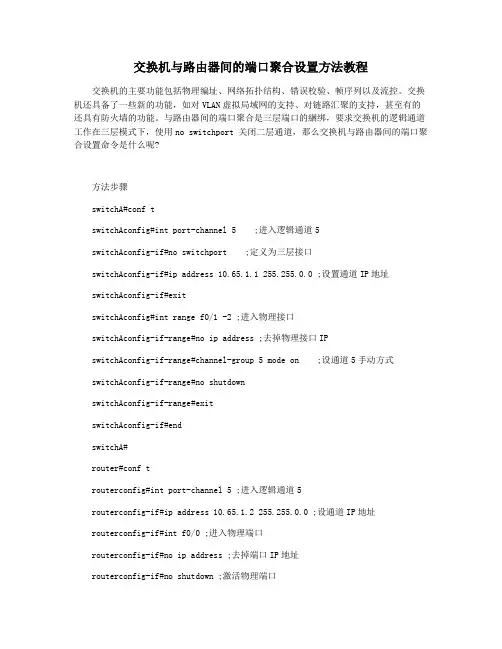

交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN虚拟局域网的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

与路由器间的端口聚合是三层端口的綑绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道，那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchAconfig#int port-channel 5 ;进入逻辑通道5switchAconfig-if#no switchport ;定义为三层接口switchAconfig-if#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchAconfig-if#exitswitchAconfig#int range f0/1 -2 ;进入物理接口switchAconfig-if-range#no ip address ;去掉物理接口IPswitchAconfig-if-range#channel-group 5 mode on ;设通道5手动方式switchAconfig-if-range#no shutdownswitchAconfig-if-range#exitswitchAconfig-if#endswitchA#router#conf trouterconfig#int port-channel 5 ;进入逻辑通道5routerconfig-if#ip address 10.65.1.2 255.255.0.0 ;设通道IP地址routerconfig-if#int f0/0 ;进入物理端口routerconfig-if#no ip address ;去掉端口IP地址routerconfig-if#no shutdown ;激活物理端口routerconfig-if#channel-group 5 ;添加到通道5routerconfig-if#int f0/1routerconfig-if#no ip addressrouterconfig-if#no shutdownrouterconfig-if#channel-group 5routerconfig-if#endrouter补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机中心交换机使用，还可以作为扩展交换机接入交换机来扩展网络放在路由器上方，扩展网络供应商的网络线路用于一条线路多个IP的网络，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

交换机链路聚合配置命令1 交换机链路聚合介绍交换机链路聚合是一种允许多个物理链路被合并成一个更大的逻辑链路的技术。

交换机链接聚合的机制可以将多个物理链路组合为一个逻辑链路，以满足用户对负载平衡和可靠性的要求，且由于利用了多条链路，因此也具有更大的带宽。

最常见的交换机链接聚合技术是基于IEEE 802.3ad标准的Link Aggregation Control Protocol (LACP)。

2 交换机链路聚合配置命令（1）定义链路组：首先，我们需要创建一个链路组，以便将端口分组，例如在Here we configure two port aggregates, group 0 and group 1。

在这两个组中，可以把任意端口归组到这两个组，用以下命令创建链路组：switch(config)#interface port-channel 0switch(config-if-port-channel)#（2）绑定端口：将单个端口，比如F0/1/2和F0/1/3，绑定到链路组0上，可以使用以下命令：switch(config-if-port-channel)#switchport mode trunkswitch(config-if-port-channel)#switch(config-if-port-channel)#interface fastethernet0/1/2switch(config-if-fa0/1/2)#channel-group 0 mode activeswitch(config-if-fa0/1/2)#interface fastethernet 0/1/3switch(config-if-fa0/1/3)#channel-group 0 mode active（3）验证配置：可以使用 show port-channel summary 命令来检查配置，以确认两个端口已经连接到了正确的链路组中。
