四年级下册科学《串联与并联》练习题(含部分答案)

串联和并联练习题一、填空题1. ___________________ 将两个小灯泡到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ 到电路中，我们就说这两个小灯泡是并联.2. _________________________ 人体心脏的跳动是由控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 时间变化的曲线，这就是通常说的_________ 通过___________ 以了解心脏的工作是否正常.（电流、电流、心电图）3. ___________________________________________________________ 在下图所示的电路中，当开关S i、&都闭合时，亮着的灯是 ____________________ 当开关S i闭合，S2断开时亮着的灯是 ________4. 你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是____________ 的.5. ___________________________________ 如上图所示的电路中，灯L i、L2是__________________________________________ 联，开关S i控制灯_________ ，S2控制灯_________ .6. 当我们连接电路时，为了安全，控制电路的开关应该处于__________ 状态.7. 如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是_____________ 联的；若用导线只将BD连接起来，则灯L i、L2是 ___________ 联的；若用导线只将AC连接起来，则会发生_________ .二、选择题8. 在连接电路的过程中，下列几种做法中，没有必要的是（）A. 断开开关按电路图连接元件B. 开关必须靠近电源的正极C. 各个接线点一定要连接牢固D. 全部连接完后，再对照电路图检查，无误后再闭合开关9•由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A. L i 和L2 并联，再与开关串联B. L2和开关串联，再与L i并联C. L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10. 某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A. 只能将两盏灯并联B. 只能将两盏灯串联C. 两盏灯可以是串联，也可以是并联D. 以上说法都不正确11. 下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12. 、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡 并联，并用开关控制它们，你至少需要导线（ ）A . 3根B . 4根C . 5根D . 6根3、如图所示，当S 1, S 2断开时，能亮的灯是 ________ ，它们是 _______ 的。

3、串联和并联课堂练习1、某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。

下图中符合要求的电路图是（）2、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。

根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是3、如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是4、如图所示的电路中，闭合开关S1和S2，则A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮5、有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

图5所示电路图中，符合上述要求的是6、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光7、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。

下列电路中符合上述要求的是8、饮水机和电饭煲都具有保温和加热功能．小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。

其中不符合上述要求的是9、保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带(安全带控制开关S2断开)仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。

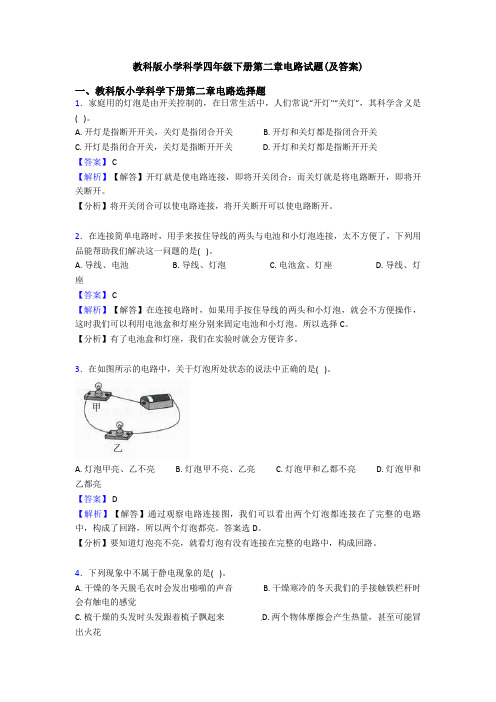

教科版小学科学四年级下册第二章电路试题(及答案)一、教科版小学科学下册第二章电路选择题1．家庭用的灯泡是由开关控制的，在日常生活中，人们常说“开灯"“关灯”，其科学含义是( )。

A. 开灯是指断开开关，关灯是指闭合开关B. 开灯和关灯都是指闭合开关C. 开灯是指闭合开关，关灯是指断开开关D. 开灯和关灯都是指断开开关【答案】 C【解析】【解答】开灯就是使电路连接，即将开关闭合；而关灯就是将电路断开，即将开关断开。

【分析】将开关闭合可以使电路连接，将开关断开可以使电路断开。

2．在连接简单电路时，用手来按住导线的两头与电池和小灯泡连接，太不方便了，下列用品能帮助我们解决这一问题的是( )。

A. 导线、电池B. 导线、灯泡C. 电池盒、灯座D. 导线、灯座【答案】 C【解析】【解答】在连接电路时，如果用手按住导线的两头和小灯泡，就会不方便操作，这时我们可以利用电池盒和灯座分别来固定电池和小灯泡。

所以选择C。

【分析】有了电池盒和灯座，我们在实验时就会方便许多。

3．在如图所示的电路中，关于灯泡所处状态的说法中正确的是( )。

A. 灯泡甲亮、乙不亮B. 灯泡甲不亮、乙亮C. 灯泡甲和乙都不亮D. 灯泡甲和乙都亮【答案】 D【解析】【解答】通过观察电路连接图，我们可以看出两个灯泡都连接在了完整的电路中，构成了回路，所以两个灯泡都亮。

答案选D。

【分析】要知道灯泡亮不亮，就看灯泡有没有连接在完整的电路中，构成回路。

4．下列现象中不属于静电现象的是( )。

A. 干燥的冬天脱毛衣时会发出啪啪的声音B. 干燥寒冷的冬天我们的手接触铁栏杆时会有触电的感觉C. 梳干燥的头发时头发跟着梳子飘起来D. 两个物体摩擦会产生热量，甚至可能冒出火花【答案】 D【解析】【解答】对选项进行分析，A.毛衣啪啪声属于静电现象；B.触摸栏杆有触电的感觉属于静电现象；C.头发跟着梳子飘起来属于静电现象。

只有D两个物体摩擦冒火花不属于静电现象。

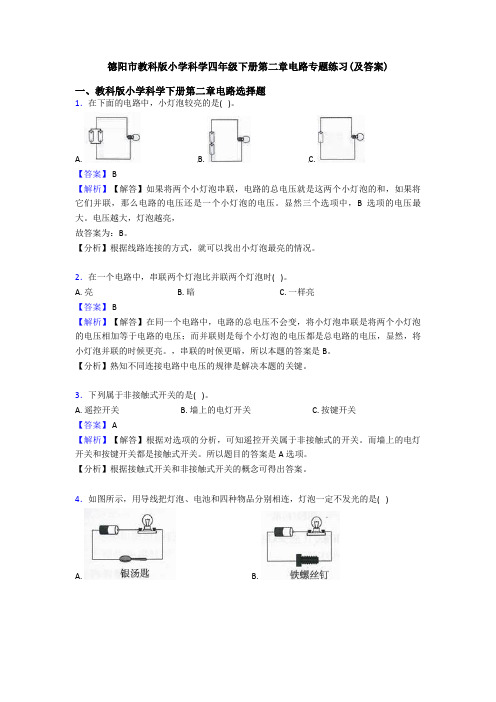

德阳市教科版小学科学四年级下册第二章电路专题练习(及答案)一、教科版小学科学下册第二章电路选择题1．在下面的电路中，小灯泡较亮的是( )。

A. B. C.【答案】 B【解析】【解答】如果将两个小灯泡串联，电路的总电压就是这两个小灯泡的和，如果将它们并联，那么电路的电压还是一个小灯泡的电压。

显然三个选项中，B选项的电压最大。

电压越大，灯泡越亮，故答案为：B。

【分析】根据线路连接的方式，就可以找出小灯泡最亮的情况。

2．在一个电路中，串联两个灯泡比并联两个灯泡时( )。

A. 亮B. 暗C. 一样亮【答案】 B【解析】【解答】在同一个电路中，电路的总电压不会变，将小灯泡串联是将两个小灯泡的电压相加等于电路的电压；而并联则是每个小灯泡的电压都是总电路的电压，显然，将小灯泡并联的时候更亮。

，串联的时候更暗，所以本题的答案是B。

【分析】熟知不同连接电路中电压的规律是解决本题的关键。

3．下列属于非接触式开关的是( )。

A. 遥控开关B. 墙上的电灯开关C. 按键开关【答案】 A【解析】【解答】根据对选项的分析，可知遥控开关属于非接触式的开关。

而墙上的电灯开关和按键开关都是接触式开关。

所以题目的答案是A选项。

【分析】根据接触式开关和非接触式开关的概念可得出答案。

4．如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是( ) A. B.C. D.【答案】 D【解析】【解答】连接电路的几种物品中，导体可以使小灯泡亮起来，绝缘体不能使小灯泡亮起来。

对选项进行分析，可知塑料笔外壳是绝缘体，不能接通电路，不能使小灯泡亮起来，所以D选项符合题意。

【分析】导体可以接通电路，而绝缘体则不能。

5．我们可以根据连接好的电路画出( )。

A. 电简图B. 电路图C. 线路图【答案】 B【解析】【解答】根据连接好的电路画出的简易图我们称为电路图。

【分析】我们可以根据连接好的电路画出电路图，电路图具有简易、方便，有利于帮助我们辨识电路的特点。

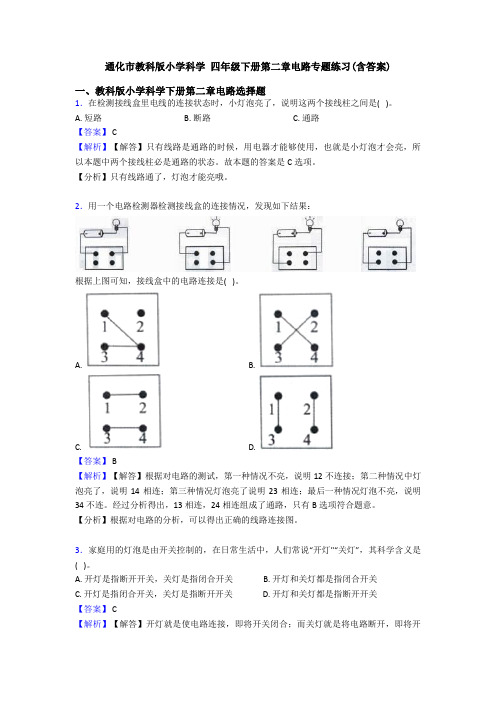

通化市教科版小学科学四年级下册第二章电路专题练习(含答案)一、教科版小学科学下册第二章电路选择题1．在检测接线盒里电线的连接状态时，小灯泡亮了，说明这两个接线柱之间是( )。

A. 短路B. 断路C. 通路【答案】 C【解析】【解答】只有线路是通路的时候，用电器才能够使用，也就是小灯泡才会亮，所以本题中两个接线柱必是通路的状态。

故本题的答案是C选项。

【分析】只有线路通了，灯泡才能亮哦。

2．用一个电路检测器检测接线盒的连接情况，发现如下结果：根据上图可知，接线盒中的电路连接是( )。

A. B.C. D.【答案】 B【解析】【解答】根据对电路的测试，第一种情况不亮，说明12不连接；第二种情况中灯泡亮了，说明14相连；第三种情况灯泡亮了说明23相连；最后一种情况灯泡不亮，说明34不连。

经过分析得出，13相连，24相连组成了通路，只有B选项符合题意。

【分析】根据对电路的分析，可以得出正确的线路连接图。

3．家庭用的灯泡是由开关控制的，在日常生活中，人们常说“开灯"“关灯”，其科学含义是( )。

A. 开灯是指断开开关，关灯是指闭合开关B. 开灯和关灯都是指闭合开关C. 开灯是指闭合开关，关灯是指断开开关D. 开灯和关灯都是指断开开关【答案】 C【解析】【解答】开灯就是使电路连接，即将开关闭合；而关灯就是将电路断开，即将开关断开。

【分析】将开关闭合可以使电路连接，将开关断开可以使电路断开。

4．遥控器换电池的时候，电池槽内有“+”的地方应与电池的( )相连。

A. 铜帽的一端B. 锌壳的一端C. 两端都可以【答案】 A【解析】【解答】电池槽的+代表正极，表示应该放置电池的正极一端，而电池正极的一端就是有铜帽的一端。

【分析】了解电池的结构是解答本题的关键。

5．下列物体中，能通过电流的是（）。

A. 橡皮B. 塑料尺C. 铅笔芯D. 纸板【答案】 C【解析】【分析】能使电流通过的物体叫导体,不能使电流通过的物体叫绝缘体橡皮、塑料尺、纸板属于绝缘体,铅笔芯属于导体,能通过电流。

深圳市教科版小学科学四年级下册第二章电路精选含答案一、教科版小学科学下册第二章电路选择题1．在一个电路中，串联两个灯泡比并联两个灯泡时( )。

A. 亮B. 暗C. 一样亮【答案】 B【解析】【解答】在同一个电路中，电路的总电压不会变，将小灯泡串联是将两个小灯泡的电压相加等于电路的电压；而并联则是每个小灯泡的电压都是总电路的电压，显然，将小灯泡并联的时候更亮。

，串联的时候更暗，所以本题的答案是B。

【分析】熟知不同连接电路中电压的规律是解决本题的关键。

2．用一个电路检测器检测接线盒的连接情况，发现如下结果：根据上图可知，接线盒中的电路连接是( )。

A. B.C. D.【答案】 B【解析】【解答】根据对电路的测试，第一种情况不亮，说明12不连接；第二种情况中灯泡亮了，说明14相连；第三种情况灯泡亮了说明23相连；最后一种情况灯泡不亮，说明34不连。

经过分析得出，13相连，24相连组成了通路，只有B选项符合题意。

【分析】根据对电路的分析，可以得出正确的线路连接图。

3．将下列各种物体连接在如图所示的电路检测器中，小灯泡不能够发光的是( )。

A. 铁钉B. 回形针C. 剪刀D. 三角板【答案】 D【解析】【解答】根据对题意分析，可知用选项中的物体连接电路时，只有导体才能使小灯泡亮起来。

分析选项，只有D选项的三角板是绝缘体，所以正确答案是D。

【分析】ABC中的铁钉、回形针和剪刀都是导体，都可以使电路连通，符合题意。

4．下列物体中，能通过电流的是（）。

A. 橡皮B. 塑料尺C. 铅笔芯D. 纸板【答案】 C【解析】【分析】能使电流通过的物体叫导体,不能使电流通过的物体叫绝缘体橡皮、塑料尺、纸板属于绝缘体,铅笔芯属于导体,能通过电流。

5．要构成一个完整的电路，除了开关、导线、灯泡，还需要( )。

A. 电池B. 电表C. 电笔D. 电路检测器【答案】 A【解析】【解答】在一个完整的电路中，除了开关、导线、灯泡，还需要的是电池。

2013年秋（新人教版）物理（走进中考）第十五章第3节：串联和并联（一）一、选择题1.(13黑河）下列给出的用电器中连接方式属于串联的是 AA.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是BA．串联B．并联C．串联或并联D．无法判断3.（13柳州）如图6所示的甲、乙两个实物电路中，两个小灯泡的接法AA.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应BA．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S35.（13南京）、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则BA.L 1不能发光，L2能发光B.L1能发光，L 2 不能发光C.L 1、L2都能发光D.L 1、L2都不发光6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是ASL 1 L 2A ．烘托节日气氛的小彩灯B ．道路两旁的路灯C ．家中的电视和电脑等家用电器D ．教室里照明用的日光灯7.（12遂宁）下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是D8.（12北京）如图所示的电路中，将开关S 闭合，灯L 1和灯L 2均发光，则下列说法中正确的是AA ．灯L 1和灯L 2并联B ．灯L 1和灯L 2串联C ．通过灯L 1和灯L 2的电流一定相等D ．灯L 1和灯L 2两端的电压一定不相等9.（12铜仁）关于串并联电路，下列说法中正确的是AA ．串联电路电流处处相等B ．串联电路总电阻的倒数等于各电阻倒数之和C ．并联电路各支路电流总相等D ．并联电路的总电阻等于各支路电阻之和 10.（12德州）如图中的电路图和实物图相对应的是D11.（12宁德）下列四个电路图中与实物连接相符的是CL 1L 2SSL 2L 1L 1L 2SSL 2 L 1A B C DL 1S 1S 2L 2L 2S 1S 2L 1L 1S 2S 1 L 2ABCDL 1S 2S 1 L 2L 2S 2S 1 L 112.（11襄阳）如图所示电路中，属于串联电路的是A13.（11泉州）如图（a）所示的实物图．与图（b）所示电路对应的是A14.（11益阳）左图所示电路与右图的实物图相符的是C15.（11日照）如下图所示，四个电路图中与右边实物图对应的是C16.（11清远）如图所示，下列四个电路图中与右边实物图对应的是A17.（10自贡）下面图中，四个电路图中两个灯泡组成并联的是C18.（10威海）下列关于串联电路的说法中，正确的是(多选题) ACDA．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路则其余的用电器仍可能正常工作C．在串联电路中各处电流是相同的D．一个开关可使电路中的各灯泡同时发光或同时熄灭（10郴州）下列四个电路图中与右边实物图相对应正确的是C19.(10金昌)如图2所示的四个电路中，与左边实物图对应的是D20.（10钦州）图中的四个电路图与右边实物连接图对应的是 C21.（09厦门）LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图3)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是A．这个字与其它字之间一定是串联的B．这个字与其它字之间一定是并联的C．这个字的笔划之间一定是串联的D．这个字的笔划之间一定是并联的22.（09宁波）下列与实物图一致的电路图是C23.（09四川自贡）.下列四个电路图中与右边实物图相对应的是CA. B C D24.（09株洲）左图所示实验电路相对应的电路图是右图中的D二、填空题1.（13哈尔滨）家庭电路中各用电器的连接方式是 联，这种电路连接方式的好处是 .并 各用电器可独立工作（或各用电器互不影响）2.（13云南）如图所示是电吹风的简化电路图，A 是风扇的电动机、B 是电热丝，要吹热风应闭合开关 ，此时A 与B 联在电路中。

教科版小学科学四年级下册第二章电路训练经典题目(含答案)一、教科版小学科学下册第二章电路选择题1．在一个电路中，串联两个灯泡比并联两个灯泡时( )。

A. 亮B. 暗C. 一样亮【答案】 B【解析】【解答】在同一个电路中，电路的总电压不会变，将小灯泡串联是将两个小灯泡的电压相加等于电路的电压；而并联则是每个小灯泡的电压都是总电路的电压，显然，将小灯泡并联的时候更亮。

，串联的时候更暗，所以本题的答案是B。

【分析】熟知不同连接电路中电压的规律是解决本题的关键。

2．下列材料能制成小开关的是( )。

A. 干木块和铁丝B. 铁丝和回形针C. 铁片和铝片【答案】 A【解析】【解答】开关需要的材料有导体做的连接器以及绝缘体做的底座，所以需要的材料就是导体和绝缘体的组合。

对选项进行分析，就是A选项的干木块与铁丝符合选项。

【分析】开关需要的材料有导体做的连接器以及绝缘体做的底座。

3．如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是( ) A. B.C. D.【答案】 D【解析】【解答】连接电路的几种物品中，导体可以使小灯泡亮起来，绝缘体不能使小灯泡亮起来。

对选项进行分析，可知塑料笔外壳是绝缘体，不能接通电路，不能使小灯泡亮起来，所以D选项符合题意。

【分析】导体可以接通电路，而绝缘体则不能。

4．下列电器使用的电没有触电危险的是( )。

A. 电视机B. 电冰箱C. 空调机D. 石英钟【答案】 D【解析】【解答】对选项进行分析，ABC中电视机、电冰箱、空调机都使用交流电，都具有触电的危险，只有D选项的石英钟使用的是直流电，没有触电的危险，所以选择D。

【分析】对几种电器进行分析，就可得出石英钟没有触电危险。

5．在用电路检测器检测故障电路时，下列做法不妥当的是( )。

A. 先检查电池、导线、灯泡等元件是否连接上，再使用电路检测器检测B. 检测前，先把故障电路中的干电池从电池盒中取出C. 将电路中的灯泡、干电池、导线等元件逐个拆除检测【答案】 B【解析】【解答】在使用电路检测器时，不能将故障电路中的干电池从电池盒中取出。

教科版小学科学四年级下册第二章电路练习题(附答案)一、教科版小学科学下册第二章电路选择题1．下面手电筒中的电池连接正确的是( )。

A. B. C.【答案】 B【解析】【解答】两节电池连接的时候，需要将一个电池的负极与另一个电池的正极相连，才能使电路接通。

对选项进行分析，B选项符合题意。

【分析】三个选项中只有B选项是正极和负极相连的，所以正确答案是B。

2．下列现象中，不能用静电知识解释的是( )。

A. 高大建筑物上要安装避雷针B. 油罐车尾部常拖一条铁链C. 钢丝钳手柄上装有绝缘套D. 电视机屏幕会吸附灰尘【答案】 C【解析】【解答】A.高大建筑物上安装避雷针可以用静电知识解释，不符合题意；B.油罐车尾部拖一条铁链可以用静电知识解释，不符合题意；C.钢丝钳手柄上装有绝缘套的目的是防止触电，不可以用静电知识解释，符合题意；D.电视机屏幕吸附灰尘是静电现象，可以用静电知识解释，不符合题意。

故答案为：C。

【分析】静电是一种处于静止状态的电荷。

在干燥和多风的秋天，在日常生活中，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱；拉门把手、开水龙头时都会“触电”，时常发出“啪、啪、啪”的声响，这就是发生在人体的静电。

3．下列物体不是导体的是( )。

A. 大地B. 铅笔芯C. 人体D. 塑料尺【答案】 D【解析】【解答】A.大地属于导体，不符合题意；B.铅笔芯属于导体，不符合题意；C.人体属于导体，不符合题意；D.塑料尺不属于导体，符合题意。

故答案为：D。

【分析】本题考查的是导体和绝缘体的特点。

4．下图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池放置正确的是( )。

A. 图甲B. 图乙C. 图丙D. 图乙、图丙都可以【答案】 A【解析】【解答】两节电池的放置方式应该是相同的方向，这样才能使电流通过。
