灯具安装工程专项施工方案一、前言灯具是室内及室外建筑装饰中必不可少的配件，其正确安装对于室内照明效果、安全使用等方面至关重要。
本文将针对灯具安装工程，提供专项施工方案，包括施工前的准备工作、具体安装步骤以及验收标准等内容，以确保灯具的稳固安装和良好使用效果。
二、施工前准备1. 施工工具准备在进行灯具安装工程前，需准备好以下工具： - 手电钻 - 手电动工具箱 - 螺丝刀具套件 - 啤酒厂 - 电缆钳 - 绝缘胶布 - 手套等2. 安全措施在施工过程中，建议佩戴护目镜和手套，确保施工人员的安全。
三、灯具安装步骤1. 施工前查看在进行灯具安装前，需要先仔细查看灯具的安装说明书，并检查灯具的零部件是否齐全。
2. 固定灯具支架使用手电钻和螺丝固定灯具支架于天花板或墙体上，确保支架牢固。
3. 连接电源线将灯具的电源线与电线连接，注意接线的正确性和接头的绝缘处理。
4. 安装灯具将灯具安装在支架上，并用螺丝固定，注意安装的稳固性和水平度。
5. 调试灯具连接电源后，进行灯具的调试，确保灯具正常发光和亮度适中。
四、验收标准1. 安装牢固灯具安装后应牢固可靠，不得出现晃动或脱落现象。
2. 照明效果灯具正常点亮后，应达到预期的照明效果，无闪烁或光线不均匀情况。
3. 安全使用灯具安装后不得存在漏电、短路等安全隐患，确保使用安全。
五、总结灯具安装工程是一项需要谨慎操作的工作，正确的安装方法和流程对于灯具的使用效果和安全性至关重要。
本文从施工前准备、安装步骤到验收标准等方面提供了专项施工方案，希望能对灯具安装工程有所帮助。
以上是本文的灯具安装工程专项施工方案，如有不清楚之处或需要进一步了解，请随时咨询相关专业人员。
灯具安装施工方案一、引言灯具是室内和室外照明中不可或缺的元素，通过适当的灯具安装和布局可以提供舒适的照明效果，并为空间增添美感。
本文档将介绍灯具安装施工方案，包括准备工作、安全措施、施工步骤等内容，旨在提供一份全面的指南。
二、准备工作在进行灯具安装之前，必须确保准备工作做到位，以确保安全可靠：1.工具准备：准备好常用的工具，如螺丝刀、电线剥皮钳、电线钳、电线扎带等，以满足施工所需。
2.灯具选型：根据不同的使用需求选择适当的灯具，在购买时要注意确认其性能参数，如功率、亮度、色温等。
3.电路规划：在施工前需对电路进行规划，并确保安全可靠。
请寻求专业电工的帮助，以确保电路规划的合理性。
4.材料准备：准备好所需要的材料，如电线、插座、开关等。
在购买时要选择合格的产品，确保质量。
三、安全措施在进行灯具安装施工时，安全至关重要。
以下是一些必不可少的安全措施：1.断电操作：在进行任何电气工作之前，必须确保将电源开关关闭，并拉下主断电开关。
这样可以避免触电的风险。
2.穿戴防护设备：在高空作业或可能存在危险的施工过程中，必须穿戴防护设备，如安全帽、防滑鞋、安全绳等。
3.使用绝缘工具：在进行电气接线或操作时，务必使用绝缘的工具，以防触电。
4.固定灯具：灯具安装完成后，必须确保其牢固固定，避免其摇晃或掉落。
四、施工步骤下面是一个一般的灯具安装施工步骤，具体步骤可根据需要进行调整：1.确定安装位置：根据照明效果的需要，确定灯具的安装位置，并使用线笔标记。
2.打孔安装：根据标记的位置，使用电钻在墙壁或天花板上打孔，并将灯具安装底座固定在孔上。
3.接线操作：根据电路规划连接灯具的电源线，并使用绝缘胶带或绝缘套将接线处固定。
4.固定灯罩：根据灯具的设计，将灯罩或灯泡安装到灯具底座上，并确保牢固固定。
5.安装开关：根据需要安装开关，并接通电源进行测试，确保灯具正常使用。
六、注意事项在进行灯具安装施工时，还需注意以下事项：1.遵守规范：灯具安装应符合相应的安全规范和标准，确保施工质量。
灯具安装工程施工方案一、项目背景在现代建筑中，灯具作为基本的照明设备，具有重要的作用。
灯具安装是建设工程中的一项重要工程，施工方案的制订和实施是保证工程质量和进度的关键。
本文将结合具体项目情况，制定灯具安装工程施工方案。
二、工程概况1.工程名称：灯具安装工程2.工程地点：具体地址3.工程内容：包括室内和室外灯具的安装工作。
4.工程量：根据设计图纸和实际情况计算。
三、施工组织与管理1.成立施工组织根据工程规模和工期，成立相应的施工组织，明确施工队伍的组成和工作任务，并指定专人负责施工组织和调度。
2.安全生产管理施工过程中，要高度重视安全生产，制定安全操作规程和安全技术措施，并进行必要的安全教育培训。
四、施工工艺与技术要求1.施工工艺根据设计图纸和施工要求，确定灯具的安装位置和方式，包括室内天花板安装、室外墙面安装等。
并采用适当的工艺措施，确保灯具安装的牢固和美观。
2.技术要求（1）施工人员应具备相关的施工经验和专业技能，严格按照设计图纸进行施工。
（2）室内灯具安装要求线路走线整齐，不得有乱拉乱接现象。
室外灯具安装要求安全可靠，防止雨水渗漏。
五、施工步骤及要点1.阅读设计图纸和施工文件，了解工程要求和工艺要求。
2.准备好所需施工材料和工具，包括灯具、电线、线槽等。
3.根据设计要求，确定灯具的安装位置和高度。
4.对天花板或墙面进行准确的测量和标线，确定安装位置。
5.根据标线，在天花板或墙面上预先钻孔，为灯具的安装做好准备。
6.安装电线和线槽，根据设计要求进行线路走向和连接。
7.将灯具固定在预设的位置上，并连接电线。
8.安装好的灯具进行检验，确保功能正常、线路接触良好。
9.清洁施工现场，移除杂物和施工垃圾。
六、质量控制措施1.严格按照设计图纸和施工要求进行施工，确保安装位置准确。
2.进行必要的检验和测试，确保灯具的功能正常。
3.对灯具进行分类统一编号，并进行档案管理。
4.完成灯具安装后，及时进行质量验收，确保质量符合要求。
一、工程概况本工程为某场地灯光安装工程，包括球场、广场、道路等区域的照明系统。
为确保照明效果和施工质量，特制定以下施工方案。
二、施工准备1. 施工人员：组织一支具备专业知识和丰富经验的施工队伍，包括电工、焊工、安装工等。
2. 施工材料：根据设计要求，准备所需的各种灯具、电缆、线管、预埋件、支架等材料。
3. 施工工具：准备电焊机、切割机、扳手、螺丝刀、水平仪、卷尺等施工工具。
4. 施工图纸：熟悉施工图纸，了解设计要求，明确施工工艺和步骤。
三、施工工艺1. 预埋件安装（1）根据设计要求，确定预埋件位置，采用细石砼固定。
（2）通过现场标高，调整预埋件高度，确保水平度。
（3）预埋件保养期满后，进行主附杆的安装。
2. 灯具安装（1）根据设计要求，安装网柱、灯柱、球网柱等，采用电焊焊接方法。
（2）用测量仪器调节主附杆的垂直度，确保安装精度。
（3）安装照明灯具，包括球场专用灯光设备和专用球场灯具。
3. 照明线路安装（1）根据设计要求，铺设照明线路主线和控制线路。
（2）采用VV362电缆作为照明线路主线，VV32.52电缆作为控制线路。
（3）确保线路敷设整齐、安全，并做好标识。
4. 围网安装（1）安装围网，包括立杆、上下横杆及围网。
（2）所有立杆、横杆、围网及门采用醇酸红防锈底漆涂两层以上，再采用醇酸户外磁漆涂两道，颜色为绿色。
（3）围网安装包括扁铁和所有零配固定件。
四、施工质量要求1. 预埋件安装牢固，水平度符合要求。
2. 灯具安装垂直度符合要求，安装牢固。
3. 照明线路敷设整齐，标识清晰，安全可靠。
4. 围网安装牢固，颜色均匀，美观大方。
五、施工进度安排1. 施工准备：5天2. 预埋件安装：3天3. 灯具安装：5天4. 照明线路安装：3天5. 围网安装：2天6. 系统调试：2天总计：20天六、施工安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、手套等防护用品。
3. 严格遵守施工操作规程，确保施工安全。

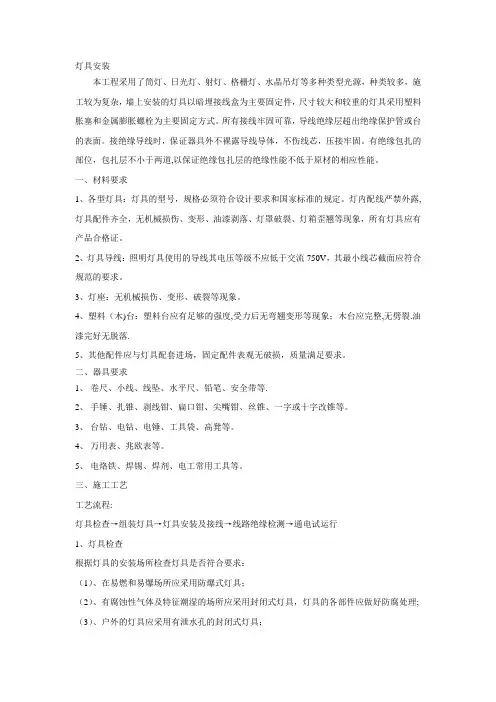

灯具安装本工程采用了筒灯、日光灯、射灯、格栅灯、水晶吊灯等多种类型光源，种类较多，施工较为复杂，墙上安装的灯具以暗埋接线盒为主要固定件，尺寸较大和较重的灯具采用塑料胀塞和金属膨胀螺栓为主要固定方式。
所有接线牢固可靠，导线绝缘层超出绝缘保护管或台的表面。
接绝缘导线时，保证器具外不裸露导线导体，不伤线芯，压接牢固。
有绝缘包扎的部位，包扎层不小于两道,以保证绝缘包扎层的绝缘性能不低于原材的相应性能。
一、材料要求1、各型灯具：灯具的型号，规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露,灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象，所有灯具应有产品合格证。
2、灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。
3、灯座：无机械损伤、变形、破裂等现象。
4、塑料（木)台：塑料台应有足够的强度,受力后无弯翘变形等现象；木台应完整,无劈裂.油漆完好无脱落.5、其他配件应与灯具配套进场，固定配件表观无破损，质量满足要求。
二、器具要求1、卷尺、小线、线坠、水平尺、铅笔、安全带等.2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。
3、台钻、电钻、电锤、工具袋、高凳等。
4、万用表、兆欧表等。
5、电烙铁、焊锡、焊剂、电工常用工具等。
三、施工工艺工艺流程:灯具检查→组装灯具→灯具安装及接线→线路绝缘检测→通电试运行1、灯具检查根据灯具的安装场所检查灯具是否符合要求：（1）、在易燃和易爆场所应采用防爆式灯具；（2）、有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理; （3）、户外的灯具应采用有泄水孔的封闭式灯具；(4）、多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具；2、灯内配线检查（1）、灯内配线应符合设计要求及有关观定；(2）、穿入灯箱的导线在分支连接处不得承受额外应力和磨损,多股软线的端头需盘圈，涮锡；（3）、灯箱内的导线不应过于靠近热光源，都应采取隔热措施。
灯具安装施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 人员预备 (5)2.3 工具设备 (6)三、灯具安装 (7)3.1 灯具开箱检查 (8)3.2 安装位置确定 (9)3.3 安装方式选择 (9)3.4 灯具固定 (10)3.5 灯具接线 (11)3.6 灯具调试 (12)四、系统调试与验收 (14)4.1 系统调试 (15)4.2 系统验收 (16)五、后期维护与管理 (17)5.1 日常维护 (18)5.2 故障处理 (18)5.3 定期检查 (20)六、安全注意事项 (21)七、环境保护与文明施工 (22)一、前言本灯具安装施工方案旨在确保灯具安装工程的顺利进行，确保安装质量符合设计要求和相关标准规范。
本方案涵盖了灯具安装的全过程，包括准备工作、安装步骤、质量控制等方面，旨在提供一个全面、详细、实用的指导方案。
本方案适用于各类灯具的安装施工，包括但不限于室内照明灯具、室外景观灯具等。
在制定和实施本方案时，我们充分考虑到安全性、可行性、经济性等方面的要求，力求在保证质量的前提下，提高施工效率，降低施工成本。
通过本方案的实施，我们将确保灯具安装工程的顺利进行，为项目的整体质量和进度提供有力保障。
1.1 编制依据1国家相关法律法规：包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》、《建筑设计规范》、《住宅装饰装修工程施工规范》等。
2行业标准：如《建筑照明设计标准》、《灯具安装工程技术规程》等。
3地方标准：各地区可能根据当地实际情况制定相应的实施细则和标准。
4项目合同及设计文件：包括与业主签订的合同、设计图纸、施工图等。
5施工单位的内部管理文件：如《施工组织设计》、《施工技术交底记录》等。
6其他相关资料：如国家及地方发布的关于安全生产、消防、环保等方面的法规、标准等。
1.2 工程概况本项目为某公司办公楼的灯具安装施工工程，位于某市某区。

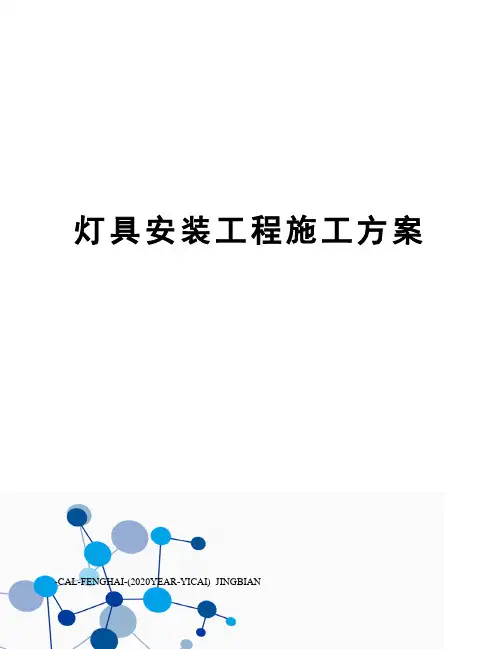

灯具安装工程施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、施工准备（一）作业条件1、灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规中的有关规定。
2、灯具安装前建筑工程应满足:（1）对灯具安装有妨碍的模板、脚手架必须拆除。
（2）顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况下安装。
3、在结构施工中配合土建己做好灯具安装所需预埋件的预埋工作。
4、安装灯具用的接线盒口已修好。
5、成排或对称及组成几何形状的灯具安装前应进行测量画线。
（二）材料要求1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。
配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井做好记录。
2、灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流500V,引向每个灯具的导线线芯最小不小于。
3、灯座:无机械损伤、变形、破裂等现象。
4、塑料(木)台:塑料台应有足够的强度,受力后无弯翘变形等现象。
木台应完整、无劈裂,油漆完好无脱落。
5、吊管:钢管做灯具吊管时,钢管径不小于10mm,钢管壁厚不小于。
6、吊钩；固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于6mm,对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。
7、瓷接头:应完好、无损,配件齐全。
8、支架：艰据灯具的重量选用相应规格的镀锌材料做支架。
9、其他材料:白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。
（三）主要机具1、卷尺、小线、线坠、水平尺、铅笔、安全带等。
2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。
3、台钻、电钻、电锤、工具袋、高凳等。
4、万用表、兆欧表等。
5、电烙铁、焊锡、焊剂、电工常用工具等。
第1篇一、工程概况1. 工程名称：XX建筑灯具安装工程2. 工程地点：XX市XX区XX街道XX号3. 工程规模：本工程共需安装灯具XX套，包括吊灯、壁灯、台灯、落地灯等。
4. 工程内容：灯具安装、线路敷设、开关面板安装、灯具调试等。
5. 施工周期：预计工期为XX天。
二、施工准备1. 技术准备- 施工人员需熟悉灯具安装的相关规范和标准。
- 对施工人员进行安全教育和技能培训。
- 准备施工图纸、设计说明书、技术规范等资料。
2. 材料准备- 灯具：根据设计要求，准备各类灯具，包括吊灯、壁灯、台灯、落地灯等。
- 线材：符合国家标准的各类电线、电缆。
- 开关面板：根据设计要求，准备各类开关面板。
- 配件：灯具安装所需的螺丝、接线端子、绝缘胶带等。
- 工具：电钻、扳手、螺丝刀、剥线钳、万用表等。
3. 人员准备- 安排专业的电工负责灯具安装工作。
- 配备必要的施工辅助人员。
三、施工工艺1. 施工流程- 线路敷设- 灯具安装- 开关面板安装- 灯具调试2. 线路敷设- 根据设计图纸，确定线路走向。
- 挖设电缆沟，敷设电缆，注意电缆的弯曲半径和埋设深度。
- 电缆连接，确保连接牢固、绝缘良好。
- 线路检查，测试线路的绝缘电阻和接地电阻。
3. 灯具安装- 根据设计要求，确定灯具的安装位置和高度。
- 安装灯具支架，确保支架的稳固性和安全性。
- 安装灯具，注意灯具的固定和接线。
- 灯具安装完成后，检查灯具的安装质量和线路连接。
4. 开关面板安装- 根据设计要求，确定开关面板的位置。
- 安装开关面板，确保面板的平整度和安全性。
- 接线，确保开关面板的线路连接正确。
5. 灯具调试- 检查灯具的亮度、色温等参数是否符合设计要求。
- 调试灯具的开关和调光功能。
- 进行整体灯光效果测试，确保灯光效果达到预期。
四、质量控制1. 材料质量控制- 严格检查材料的合格证、检验报告等，确保材料符合国家标准。
- 对材料进行抽样检测，确保材料质量。
灯安装工程施工方案一、项目背景灯具安装工程是指在建筑物内外安装各类照明设备的工作。
随着城市建设的不断发展，人民生活水平的提高，照明设施逐渐成为城市建设的一个重要组成部分。
因此，灯具安装工程的需求也在不断增加。
本工程为一栋市政建筑的灯具安装工程，包括室内和室外的各类照明设备的安装。
本文将针对该工程的施工方案展开详细介绍。
二、项目概况1. 项目名称：市政建筑灯具安装工程2. 项目地点：某市市政建筑3. 项目范围：室内外各类照明设备的安装4. 项目工期：30天三、施工组织架构1. 项目经理：负责整个工程的管理协调工作，包括施工进度安排、材料采购、人员调配等。
2. 施工队长：负责施工现场的管理和指导工作，确保施工的顺利进行。
3. 安装工人：根据施工计划进行具体的灯具安装工作。
四、施工流程1. 方案设计：根据建筑物的结构和功能区域，制定灯具安装方案，并经相关部门审批。
2. 材料采购：根据设计方案确定所需照明设备种类和数量，及时采购所需材料。
3. 施工准备：在施工现场进行施工准备工作，包括搭建脚手架、安装安全警示标识等。
4. 室内照明安装：根据设计方案，在各个功能区域进行室内照明设备的安装工作。
5. 室外照明安装：在建筑物外部进行室外照明设备的安装工作。
6. 安装调试：对已安装的照明设备进行电路接通和光源调试。
五、安全措施1. 安全意识培训：所有参与施工的工作人员都要接受安全意识培训，提高其安全意识。
2. 安全设施配备：在施工现场设置安全警示标识，配备必要的安全设施，如安全带、安全帽等。
3. 安全检查：定期进行施工现场的安全检查，确保施工过程中不发生安全事故。
六、质量控制1. 材料质量：采购的照明设备必须符合国家标准，确保其质量。
2. 施工质量：施工过程中要严格按照设计方案进行，确保灯具的安装合理、牢固。
3. 安装调试：对已安装的照明设备进行电路接通和光源调试，确保设备正常运行。
七、环境保护1. 施工垃圾：对施工现场产生的垃圾进行分类处理，确保环境整洁。
灯具安装施工方案(DOC 46页)灯具安装施工方案一、配线工程施工工序及基本要求（一）配线施工前应考虑的事项1、全面熟悉施工图纸1）弄清设计图纸的设计内容及设计意图，对图中选用的电气设备和主要材料等进行统计，以做好备料工作，对采用的代用设备和材料，要考虑供电安全和经济技术等指标。
2）注意图纸提出的施工要求。
3）考虑与主体工程和其它安装工程的配合，确定合理的施工方法，为防止破坏建筑物的强度和损害建筑物的美观，应尽量配合土建做好预埋预留工作，同时还应根据规范要求尽量考虑好与其它管线工程的关系，避免施工时发生位置的冲突，而造成返工。
在熟悉图纸的同时，还必须熟悉有关电气安装工程的技术规范、工程质检验标准等有关的技术资料。
2、做好工具、材料的准备。
（二）配线施工程序：根据施工图纸，确定电器安装位置，导线敷设途径及导线穿过墙壁和楼板的位置→在土建抹灰前，将配线所有的固定点打好孔洞，埋设好支持构件，最好配合土建搞好预埋预留工作→装设绝缘支持物、线夹、支架或保护管→敷设导线→安装灯具及电器设备→测试导线绝缘，连接导线→校验、自检、试通电。
（三）室内配线的一般要求1、室内配线，首先应符合电气装置安装的基本要求，即：1）安全：室内配线及电器设备必须保证安全运行。
因此，施工时选用的电器设备和材料应符合施工图纸要求，必须是合格产品，施工中对导线的连接、接地线的安装以及导线的敷设等均应符合质量要求以确保运行安全。
2）可靠：室内配线是为供电给用电设备而设置的，但有的室内配线出于不合理的设计与施工，造成很多隐患，给室内用电设备运行的可靠性造成很大影响，因此，必须合理布局。
3）经济：在保证安全可靠运行和发展的可能条件下，应该考虑其经济性，选用最合理的施工方法，尽量节约材料。
4）方便：室内配线应保证施工操作与维修方便。
5）美观：室内配线施工时，配线位置及电器安装位置的选定，应注意不要损坏建筑物的美观，且应有助于建筑物的美化。
根据施工图纸，确定电器安装位置，导线敷设途径及导线穿过墙壁和楼板的位置在土建抹灰前，将配线所有的固定点打好孔洞，埋设好支持构件，最好配合土建搞好预埋预留工作装设绝缘支持物、线夹、支架或保护管敷设导线安装灯具及电器设备测试导线绝缘，连接导线校验、自检、试通电配线施工除考虑以上几条基本要求外，应使整个线路布置合理、整齐、安装牢固。
在整个施工过程中，还应严格按照其技术要求进行合理的施工。
6）所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件，导线截面应能满足供电质量和机械强度的要求。
7）导线敷设时，应尽量避免接头。
因为常常由于导线接头质量不好而造成事故，若必须接头时，应采用压接或焊接。
8）导线在连接和分支处，不应受机械力的作用，导线与电器端子的连接要牢靠压实。
9）穿在管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。
10）各种明配线应垂直和水平敷设，要求横平竖直，导线水平高度距地不应小于2.5m ，垂直敷设不应低于1.8m ，否则应加管槽保护，以防机械损伤。
11）导线穿墙时应装过墙保护，过墙管两端伸出墙面不小于10。
7）当导线沿墙壁或天花板敷设时，导线与建筑物之间的最小距离：瓷夹板配线不应小于5 ㎜，瓷瓶配线不应小于10 ㎜。
在通过伸缩缝的地方，导线敷设应稍有松弛，对于线管配线则应设补偿盒，以适应建筑物的伸缩。
当导线互相交叉时，为避免碰线，在每根导线上应套以塑料管，并将套管固定，避免窜动。
12）为确保用电安全，室内电气管线与其它管道间应保持一定距离。
三、二、线槽、桥架的安装2．1工艺流程2．2施工方法本工程选用线槽、桥架均厂家提供成品。
2．3保证工程的工期和质量，做好以下工作：2．3．1所有明敷金属线槽做好防火处下2．3．2金属电缆桥架及其支架后长不少于2处与接地（PE ）或接零（PEN ）干线连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小4mm 2。
2．3．3结构施工阶段的预留孔洞要合理准确；2．3．4安装之前弹线定位，根据设计要求及施工规范的要求弹出中心线；2．3．5钢支架与吊架整齐平直，焊接牢固，无变形、焊缝均匀平整，焊缝长度符合要求，角钢吊架规格不应小于25mm×25mm×3mm;2．3．6支架与吊架安装牢固，保证横平竖直，在有坡度处，支、吊架安装应与建筑物有相同的坡度，根据支架吊架随的负荷，选择相应的膨胀螺栓；2．3．7加强线槽的进场时验证线槽、桥架的包装箱内应有装箱清单、产品合格证及出厂检验报告，其厚度及表面防腐层材料符合国家现行有关规定，其规格、尺寸均按设计图选定。
检查桥架、线槽焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷，喷涂表面平整、沉没、均匀、不起皮、无气泡水泡，镀锌桥架的镀锌层均匀光滑、致密、无起皮、气泡、花斑、局部未镀、划伤等缺陷，测量螺栓连接孔距离在允许偏差内，钢板的厚度符合设计要求。
2．3．8线槽安装时，线槽的接口平整，接缝处严密平直，采用角钢吊架式固定桥架及线槽，其中吊架固定选暖和金属膨胀螺栓固定，螺栓及吊架的规格根据桥架的尺寸及载重由供货厂商配备。
吊架间距1500，均匀整齐，在水平弯头、三通处加固定吊架。
安装位置、高度应符合设计要求，螺栓紧固时平扩建、弹簧垫均要坏蛋齐。
槽盖装上后平整，无翘角，出线口位置正确，并做好整体接地；2．3．9敷设在竖井、吊顶、通道、设备层等处的线槽应符合《民用建筑设计防火规范》的有关防火规定；2．3．10线槽穿过楼板时，加装套管，线缆敷设完毕后将套管用防火材料堵死。
三、管内穿线及线槽配线3．1钢管内穿线3．1．1工艺流程3．1．2施工方法3．1．2．1材料进场检验，塑铜线材质合格，线径合格，绝缘层均匀；3．1．2．2线的选择应根据设计图纸，照明按相色（黄绿红）、地线（PE线）为黄绿双色、零线为蓝色和控制线为白色；动力线A、B、C三相分别为黄绿红的颜色加以区分；3．1．2．3管内穿线前，检查并各补齐管口的护口；3．1．2．4穿线时，应互相配合，一拉一送；3．1．2．5剪断导线时，导线的预留长度应按以下考虑：接线盒、开关盒、插座盒及灯头盒内导线预留长度为15mm；配电箱内导线的预留长度应为配电箱体周长的1/2；3．2线槽配线3．2．1线槽内配线前先清理线槽内的积水和污物；3．2．2放线前检查管路与线槽连接处的护口是否齐全，导线和保护地线是否符合设计要求，管进箱盒内外根母是否锁紧，无误后方可放线；3．3．3先将导线拉直，调顺，盘成大盘或放在放线架上先干线后支线，从始端到终端，边放边整理，每个分支应用尼龙带绑扎成束；放好后盖上盖板。
四、电缆敷设4．1土建工程的电缆沟、竖井等处地坪及抹面工作结束，场地清理干净等条件具备后，既可敷设电缆；4．2工艺流程4．3操作工艺：4．3．1电缆及附件到达现场或敷设前进行检查：产品的技术文件、合格证应齐全，电缆型号、规格、长度符合设计及订货要求，附件齐全。
电缆外观无损伤、绝缘良好，电缆封端应严密。
检测手段有验证、目测、尺量、表测（1KV绝缘摇表测量）。
4．3．2电缆敷设前按有关要求做绝缘摇测和耐压实验；合格后方可敷设。
4．3．3采用机械放电缆时，将机械选好适当位置安装，对于不便于用机械的地方采用人工放，使用滚轮。
4．3．4放电缆时用无线电对讲机做定向联络；4．3．5在桥架上敷设电缆时，根据实际情况，事先将电缆的排列用图表画出，避免电缆交叉混乱。
4．3．6电缆穿过楼板时，加装套管，敷设完毕后将套管用防火材料堵死。
五、绝缘导线的连接在室内配线工程中应尽量减少导线接头，并应特别注意接头的质量但必要的连接是不可避免的，为了保证导线接头质量，导线连接时应符合下列要求：1）接触紧密，使接头处电阻量最小。
2）连接处的机械强度与非连接处相同。
3）耐腐蚀。
4）接头处的绝缘强度与非连接处导线绝缘强度相同。
对于绝缘导线的连接，其基本步骤为：剥切绝缘层；线芯连接（焊接或压接）；恢复绝缘层。
（一）导线绝缘层剥切方法绝缘导线连接前，必须把导线端头的绝缘层剥掉，绝缘层的剥切长度，应根据接头方式和导线的截面决定。
绝缘层的剥切方法要正确，通常有单层剥法、分段剥法和斜削法三种。
一般塑料绝缘线用单层剥法，橡皮绝缘线采用分段剥法或斜削法。
（二）导线连接1、单股铜线的连接2、较小截面单股铜线（如6 mm2 以下），多采用绞接法连接，而截面超过6mm2 的，则常采用绑接法连接。
1）绞接法：直线连接绞接时先将导线互绞3 圈，然后，将导线两端分别在另一线上紧密地缠绕5 圈，余线割弃，使端部都紧贴导线。
分支连接绞接时，先用手将支线在干线上粗绞1～2 圈，再用钳子紧密缠绕5 圈，余线割弃。
2）绑接法：先将两线头用钳子弯起一些，然后并在一起，（有时中间还可加一根相同截面的辅助线），然后用一根截面1.5 mm2 的裸铜线做绑线，从中间开始缠绑，缠绑长度为导线直径的10 倍，两头再分别在一线芯上缠绑5 圈，余下线头与辅助线绞合，剪去多余部分较细导线可不用辅助线，连接时，先将分支线作直角弯曲，其端部也稍作弯曲，然后将两线并合，用单股裸铜线紧密缠绕，方法及要求与直线连接相同。
（三）多股导线的连接法1、多股导线的直线绞接连接：先将导线线芯顺次解开，成30°伞状，用钳子逐根拉直，并剪去中心一股，再将线端相互交叉插入，根据线径大小，选择合适的缠绕长度，把张开的各线端合拢。
取任意两股同时缠绕5～6 圈后，另换两股把原来两股压住或割弃，再缠5～6 圈后，又取二股缠绕，如此下去，一直缠至导线解开点，剪去余下线芯，并用钳子敲平线头，另一侧亦同样缠绕。
2、多股导线的分支绞接连接：分支连接时，先将分支导线端头松开，拉直擦净分为两股，各曲折90°，贴在干线下。
先取一股，用钳子缠绕5 圈，余线压在里档或割弃，再调换一股，依次类推，直缠至距绝缘层15mm 时为止。
另一侧依法缠绕，不过方向应相反。
（四）电阻焊对于单股导线的并头连接，还可采用电阻焊。
这种方法可以焊接两根或两根以上的线头，以及不同截面的线头，但对其它情况不宜采用。
电阻焊所用的主要设备为降压变压器和焊钳两部分。
焊接前，把要并接的单股铝导线端部的绝缘层剥去20～30 ㎜，露出的线芯一般不需要清理，如果表面氧化膜很厚，呈深灰色时应予清理。
然后把两线端头并齐扭绞起来，用钳子剪齐，保留20～25 ㎜的长度，并在端头涂少许铝焊药。
此时，即可接通焊接电源进行焊接。
焊接时，手握焊钳把手，使两炭极碰在一起，等两炭极端头发红时立刻张开炭极，将其夹在涂了焊药的线头上（线头应朝上）。
这时线头受热开始熔化，此时把手仍不能放松，而应向线头方向轻轻移动电极，使线端形成一个均匀的小球，随即向上一抬，移开焊钳。
