太原理工大学微机原理实验报告

本科实验报告课程名称：微机原理及应用实验项目：实验地点：专业班级：机械xxx班学号：xxxxxxxxxx 学生姓名：xx指导教师：2016年12月28日实验一汇编语言程序开发环境与程序调试一、实验要求和目的1．熟悉在微机上编辑、汇编、连接、调试和运行汇编语言程序的过程，掌握PC 环境下命令行方式的特点。

2．熟悉汇编过程中一些常见出错信息。

3．熟悉程序调试的方法， DOS命令窗口的debug的常用命令。

二、实验内容1、项目要求：在屏幕上显示字符串‘Hello，world!’。

2、程序设计思想：运用DOS系统功能调用（INT 21H）的9号功能。

DOS系统功能调用的9号功能是显示字符串，它调用的参数DS:DX=串地址，且字符串以“$”结束。

程序流程图如图1-1：图1-1 程序流程图3、程序清单：完整指令代码如下（简化段定义格式）：.model small ;定义程序的存储模式.486 ;说明使用的80x86微处理器指令.stack ;定义堆栈段.data ;定义数据段String db 'Hello, world!','$'.code ;定义代码段.startup ;程序执行开始Mov ax, seg String ;把String的段地址送axMov ds,ax ;ax送ds，ds取得string的段地址mov dx,offset String ;String的偏移地址送dxmov ah,9 ;字符串显示功能int 21h ;DOS功能调用mov ax,4c00hint 21h ;返回DOS.exitend三、结果与分析指导教师：年月实验二内存数据的移动一、实验要求与目的：1、实验要求：编写程序实现把数据段的字符串数据移动到附加段中。

2、实验目的：通过项目学习汇编的数据传送指令和串处理类指令，巩固寻址方式，学习汇编程序设计。

二、实验内容：1、项目要求：把数据段中以dstring地址标号为开始地址的“hello world！”字符串移动到附加段以sstring地址标号为开始地址中去。

第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。

二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。

2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。

3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。

4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。

5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。

6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。

微机原理实验报告概述：微机原理是计算机科学与技术专业中的一门重要课程，通过实验学习，可以加深对计算机内部运行原理的理解，提高软硬件的开发和调试能力。

本实验报告将介绍我对微机原理实验的学习和思考。

实验一：二进制转换实验在这个实验中，我首先了解了二进制数的概念以及其和十进制数的转换方法。

通过实际操作，我加深了对计算机内部数据表示方式的理解。

这对于后续学习计算机系统结构和编程语言至关重要。

实验二：逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分，通过实验，我学会了使用逻辑门芯片构建各种逻辑电路，并能够通过真值表分析和验证逻辑电路的正确性。

这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。

实验三：运算器设计实验在这个实验中，我通过学习和设计算术逻辑单元(ALU)，了解了计算机的算术操作过程，并能够通过运算器实现基本算术运算。

这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。

实验四：存储器与外设实验存储器是计算机系统的重要组成部分，通过实验，我深入了解了存储器的类型、组织结构和访问方式，并通过外设与存储器的交互，实践了计算机系统的输入和输出过程。

实验五：微处理器实验微处理器是计算机系统中最核心的部件，通过实验，我学习了微处理器的基本运行原理，能够通过汇编语言编写程序，并通过微处理器执行程序实现特定的功能。

这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。

实验总结：通过这几个实验，我深入了解了微机原理课程的实践内容和相关知识。

实验的过程中，我不仅学会了使用仪器设备和工具，还培养了自己的动手能力和团队合作精神。

通过不断的实践，我对计算机内部结构和运行原理有了更深刻的理解，也提高了我的问题解决能力和创新思维。

未来展望：微机原理实验的学习只是计算机科学与技术专业中的一小部分。

我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习，并不断深入钻研，成为一名优秀的计算机科学与技术专业人才。

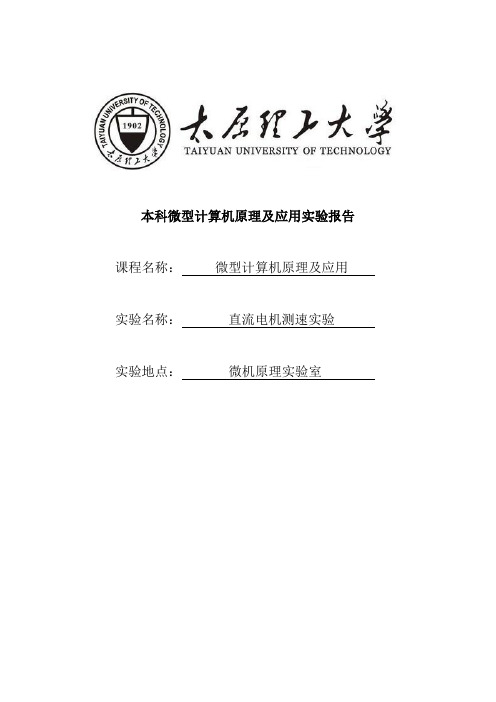

本科微型计算机原理及应用实验报告课程名称：微型计算机原理及应用实验名称：直流电机测速实验实验地点：微机原理实验室实验四 直流电机测速实验一. 实验目的（1）.掌握8254的工作原理和编程方法（2）.了解光电开关的使用方法，掌握用光电传感器测量电机转速的方法。

二. 实验内容光电测速的基本电路由光电传感器、计数器和定时器组成。

测量时在被测电机主轴上固定一个圆盘，圆盘的边缘上打上小孔。

传感器的红外发射端和接收端装在圆盘的两测，电机带动圆盘转到有孔的位置时，红外光通过，红外接收管导通，输出低电平。

红外光被挡住时接收管截止，输出高电平。

用计数器记录在一定时间内传感器发出的脉冲个数就可以计算出电机转速。

三. 线路连接接线方法：8254计数器/定时器0和2作为定时器，确定测速时间，定时器0的CLK0接1MHZ 脉冲频率，OUT0作为定时器2的输入，与CLK2相连，输出OUT2与8255的PA0端相连。

GATE0、GATE2均接+5V ，8254计数器/定时器1作为计数器，输入CLK1与直流电机计数端相连，GATE1与8255的PC0相连。

电机DJ 端与+5V~0V 模拟开关SW1相连。

四. 编程提示8254计数器/定时器1作为计数器，记录脉冲个数，计数器/定时器0和2作为定时器，组成10~60秒定时器，测量脉冲个数，算出电机每分钟的转速并显示288H~28FH280H~287H PA 0PC 0 CSOUT 0GATE 0 CLK 0 OUT 1 GATE 1 CLK 1 OUT 2 GATE 2 CLK 2 CS直 流 电 机DJ计数 +5VSW11MHz+5V +5V8255 8254在屏幕上。

8255的PA0根据OUT2的开始和结束时间，通过PC0向8254计数器/定时器1发出开始和停止计数信号。

五．流程图六．参考程序DATA SEGMENTIOPORT EQU 0D880H-0280HIO8255K EQU IOPORT+283HIO8255A EQU IOPORT+280HIO8255C EQU IOPORT+282HIO8254K EQU IOPORT+28BHIO82542 EQU IOPORT+28AHIO82541 EQU IOPORT+289HIO82540 EQU IOPORT+288HMESS DB 'STRIKE ANY KEY,RETURN TO DOS!', 0AH, 0DH,'$' COU DB 0COU1 DB 0COUNT1 DB 0COUNT2 DB 0COUNT3 DB 0COUNT4 DB 0DATA ENDSCODE SEGMENTASSUME CS: CODE, DS: DATASTART: MOV AX, DATAMOV DS, AXMOV DX, OFFSET MESSMOV AH, 09HINT 21HMOV DX, IO8254KMOV AL, 36HOUT DX, ALMOV DX, IO82540MOV AX, 50000OUT DX, ALNOPNOPMOV AL, AHOUT DX, ALMOV DX, IO8255KOUT DX, ALMOV DX, IO8255C MOV AL, 00OUT DX, ALLL: MOV AH, 01HINT 16HJNZ QUIT1MOV DX, IO8254K MOV AL, 70HOUT DX, ALMOV DX,IO82541 MOV AL,0FFHOUT DX,ALNOPNOPOUT DX, ALMOV DX, IO8254K MOV AL, 90HOUT DX, ALMOV DX, IO82542 MOV AL, 100OUT DX, ALMOV DX, IO8255C MOV AL, 01HOUT DX, ALJMP A0QUIT1: JMP QUITA0: MOV DX, IO8255AAND AL, 01HJZ A1MOV DX, IO8255C MOV AL, 00HOUT DX, ALMOV DX, IO8254K MOV AL, 70HOUT DX, ALMOV DX, IO82541 IN AL, DXMOV BL, ALIN AL, DXMOV BH, ALMOV AX, 0FFFFH SUB AX, BXCALL DISPMOV DL, 0DHMOV AH,02INT 21HMOV DL, 0AHMOV AH, 02INT 21HJMP LLDISP PROC NEARMOV DX, 0000H MOV CX, 03E8H DIV CXMOV COUNT1, ALMOV AX, DXMOV CL, 64HDIV CLMOV COUNT2, AL MOV AL, AHMOV AH, 00HMOV CL, 10DIV CLMOV COUNT3, AL MOV COUNT4, AH MOV AL, COUNT1 CALL DISP1MOV AL, COUNT2 CALL DISP1MOV AL, COUNT3 CALL DISP1MOV AL, COUNT4 CALL DISP1RETDISP ENDPDISP1 PROC NEARAND AL, 0FHCMP AL, 09HJLE NUMADD AL, 07H NUM: ADD AL, 30HMOV DL, ALMOV AH,02INT 21HRETDISP1 ENDPQUIT: MOV AH, 4CHINT 21HCODE ENDSEND START七．实验步骤及结果1、在windows环境下，打开“开始”菜单，选择“运行”项，然后输入”CMD”,按“确定”进去DOS环境。

实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。

2、掌握汇编语言的程序格式。

3、巩固所学的汇编语言指令。

二、实验环境１、硬件：PC 微机２、软件：宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式（1）汇编程序一般由若干段组成，每个段都有一个名字，以SEGMENT作为段的开始，以ENDS作为段的结束，这两者前要冠以相同的名字作为段名。

（2）代码段和堆栈段必不可少，数据段和附加段可根据需要设置。

堆栈段的SEGMENT之后有关键字STACK。

代码段中有伪指令ASSUME告诉汇编程序，在各种指令执行时所要访问的各段寄存器将分别对应哪一段。

（3）源程序的每一段是由若干行汇编语句组成，每一行只有一条语句，且不能超过128个字符，但一条语句允许有后续行，最后均以回车结束。

（4）整个源程序必须以END语句结束，它通知汇编程序停止汇编。

四、实验内容进入DOS环境中相应的目录下。

如汇编软件的文件来为：D:\MASM，则对应的操作为（1）选择windows的“开始”→“程序”→“附件”→“命令提示符”（2）在DOS命令提示符下输入如下命令（其中带下划线部分为输入内容）。

C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序，在其环境下输入编好的源程序，然后在盘上生成一个扩展名为.asm的文件。

程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM，将扩展名为.ASM的源程序汇编成目标程序，即生成盘上扩展名为.OBJ的文件。

一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。

二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。

（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。

（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。

2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。

（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。

（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。

3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。

（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。

（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。

4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。

（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。

（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。

三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。

2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。

3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。

4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。

四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。

微机原理实验报告：并口实验1. 引言微机原理实验是计算机科学与技术专业的一门重要实验课程之一。

通过该实验，学生可以了解并学习微机系统的基本原理和结构，培养对计算机硬件的基本操作和维护能力。

本报告将详细介绍我们在并口实验中所进行的实验步骤、实验结果和实验心得。

2. 实验目的本次实验的目的是通过并口实验，了解并实践如何使用并行口控制外部设备。

并口是计算机上常见的接口之一，用于与外部设备进行数据交互，例如打印机、键盘、LED灯等。

通过本次实验，我们将学会如何通过编程的方式控制并口输出信号，进而控制外部设备的工作。

3. 实验步骤（1）准备工作：首先，我们需要准备一台支持并口的计算机，并确保系统已经安装了合适的驱动程序。

然后，我们需要连接一根并口数据线，将计算机与外部设备连接起来。

（2）编程环境搭建：我们要使用的编程语言是C语言，所以需要在计算机上配置相应的编译器和开发环境。

（3）编写代码：接下来，我们需要编写一段简单的代码，来控制并口输出信号。

这段代码通常包括对并口寄存器的读写操作。

我们可以使用IO口的寄存器来设置输出状态和控制外部设备的工作。

（4）测试与调试：在编写完代码后，我们需要进行测试和调试。

通过观察外部设备的反应，可以判断代码是否正确地控制了并口输出信号。

如果出现问题，我们可以通过查看代码和调试信息来找出问题的原因。

4. 实验结果我们按照上述步骤完成了实验，并取得了如下实验结果：（1）成功控制外部设备：通过编写控制代码，我们成功地控制了与计算机连接的外部设备。

例如，我们可以在LED灯上显示相应的图案和文字。

（2）了解并口寄存器操作：通过本次实验，我们对并口寄存器的操作有了更深入的了解。

我们学会了如何设置输出状态和控制外部设备的工作模式。

（3）掌握数据传输方法：在实验过程中，我们还掌握了一些基本的数据传输方法。

例如，我们可以通过并口将数据传输给外部设备或从外部设备接收数据。

5. 实验心得通过本次并口实验，我们对微机系统的基本原理和结构有了更深入的了解。

微机原理实验报告一、实验目的本次微机原理实验的主要目的是通过实际操作和观察，深入理解微机系统的工作原理和组成结构，掌握微机系统的编程和调试方法，提高我们对微机原理的实际应用能力。

二、实验设备1、计算机一台2、微机原理实验箱一套三、实验内容1、 8255 并行接口实验了解 8255 芯片的工作原理和编程方法。

通过编程实现 8255 芯片的 A 口、B 口、C 口的输入输出控制。

2、 8253 定时/计数器实验掌握 8253 芯片的工作方式和编程要点。

利用 8253 芯片实现定时和计数功能。

3、 8259 中断控制器实验学习 8259 芯片的中断管理机制。

编写中断服务程序，实现中断响应和处理。

四、实验原理1、 8255 并行接口8255 是一种可编程的并行接口芯片，具有 A、B、C 三个 8 位端口。

通过对控制字的编程，可以设置各个端口的工作方式为输入或输出。

2、 8253 定时/计数器8253 包含三个独立的 16 位计数器，每个计数器可以工作在不同的方式下，如方式 0 到方式 5。

通过对计数器的初值设置和控制字编程，可以实现定时和计数功能。

3、 8259 中断控制器8259 用于管理外部中断请求，可实现中断优先级的判断和中断嵌套。

通过对 8259 的初始化编程，可以设置中断触发方式、中断向量等。

五、实验步骤1、 8255 并行接口实验连接实验电路，将 8255 芯片与实验箱上的相关引脚连接好。

编写程序，设置 8255 的控制字，使 A 口为输出，B 口为输入。

向 A 口输出数据，从 B 口读取数据，并观察实验结果。

2、 8253 定时/计数器实验连接实验电路，将 8253 芯片与实验箱上的相关引脚连接好。

编写程序，设置 8253 计数器 0 的工作方式为方式 2，初值为 1000。

启动计数器，观察输出引脚的波形变化。

3、 8259 中断控制器实验连接实验电路，将 8259 芯片与实验箱上的相关引脚连接好。

微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。

二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。

2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。

3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。

4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。

三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。

(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。

观察实验现象并记录。

(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。

观察程序的执行结果，并记录相关数据。

(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。

观察实验现象并记录相关数据。

2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。

(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。

(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。

四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。

2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。

但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。

五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。

微机原理实验报告——并口实验一、实验目的本实验旨在通过并口实验，了解和掌握微机原理中并口的基本原理、工作方式以及编程操作方法，通过实际操作并口实验，巩固并深化对微机原理的理解。

二、实验原理并口是微机原理中的一种常见的输入输出接口，并具有较高的灵活性和通信能力。

并口的基本结构包括数据寄存器和状态寄存器，通过使能信号对并口进行控制。

在并口实验中，通过编写相应的程序，实现将数据并行输入并通过并口输出的功能。

实验中主要使用的是8255芯片实现并口的控制。

三、实验器材1. IBM PC机或兼容机2. 8255芯片3. 连接线缆四、实验步骤1. 将8255芯片连接到计算机的并口接口，确保连接正确稳固。

2. 打开计算机并进入操作系统。

3. 编写并口控制程序。

在程序中，首先需要设置8255芯片为输出模式，然后通过与8255芯片对应的数据寄存器将需要输出的数据写入，并通过使能信号控制数据传输。

4. 运行编写好的程序，观察程序运行的结果。

五、实验结果与分析通过实验发现，在编写并口控制程序的过程中，需要正确设置8255芯片的工作模式和相应的寄存器，否则无法实现正确的数据传输。

其中，使能信号的控制也是关键的一步，通过正确的控制使能信号，才能实现数据的传输与输出。

六、实验总结通过本次并口实验，我们深入学习和掌握了微机原理中并口的基本原理和工作方式。

实验中我们了解到，在编写并口控制程序时需要对8255芯片的寄存器进行正确的设置，以确保数据传输和输出的正确性。

并口具有很高的灵活性和通信能力，能够广泛应用于各种数据输入输出的需求中。

然而，本次实验仅是对并口实验的基础性操作，实际应用中还需要根据具体需求进行更复杂的编程和控制。

为了更好地应用并口，建议在掌握基本操作的基础上，进一步学习并口的高级应用和相关技术。

最后，本次实验不仅提高了我们对微机原理的理解，也加深了我们对硬件与软件配合的理解。

通过实际动手实验，我们更加深入地理解了微机原理并口实验的基本原理与操作方法。
