楼宇自控系统施工方法1.1施工方案1.1.1建筑设备监控系统施工方法1.安装施工方案1)DDC安装与接线各DDC之间通讯线采用RVVP2*1.0。
DDC安装位置应尽量放在弱电井或监控机电设备附近,就近配置所需电源。
2)电动调节阀安装应垂直安装在水平管道上，同时应考虑设置旁通管路，以便检修和手动操作。
安装时，应避免对调节阀带来附加应力，管道较长的地方，应安装支架，振动剧烈处，采用避振措施，大口径调节阀应避免倾斜。
注意介质流向与阀体上流向标志一致。
3)各类传感器的安装根据技术要求进行安装。
其安装位置与设计院、供应商共同商定最佳位置，以确保数据采集的正确性和提高测试精度。
4)线路敷设用电设备、开关、电磁阀、阀门执行器控制线路可共管敷设。
直流控制回路、直流信号回路、阀门反馈信号回路测量回路、通信回路可共管敷设，不得与用电设备、开关、电磁阀、阀门执行器控制线路共管敷设。
5)系统接地系统地：直接搭接建筑物接地装置。
现场地（工作地）：集中于一点后，直接搭接建筑物接地装置。
通信地：通信电源采用浮空地方式运行故不接地。
屏蔽地：同一根屏蔽电缆屏蔽层可靠连接，然后只能在一端接地。
保护地：直接搭接建筑物接地装置。
2.系统调试方案调试应具备的条件:BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。
BA系统的受控设备及其自身的系统不仅安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的工艺要求，例如空调系统中的冷水机组其单机运行必须正常，而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。
检查BAS与各系统的联动、信息传输和线路敷设等必须满足设计要求。
常规检查a.按图纸和设备配置资料，核对、检查设备数量，插件位置，部件结构及缺损情况。
b.按前述安装要求和产品技术要求检查设备的安装情况。
c.检查设备线路的连接及标记情况。
楼宇自控系统安装施工工序
楼宇自控系统安装施工工序自控系统在楼宇中起着至关重要的作用，它可以实现对楼内各种设备和系统的智能化控制和管理。
楼宇自控系统安装施工工序是保证自控系统能够正常运行的关键步骤。
本文将分析楼宇自控系统安装施工的主要工序及其要求。
一、工序一：设备选型与采购在楼宇自控系统安装施工过程中，首先需要进行设备选型和采购工作。
具体步骤如下：1. 调研与分析：根据楼宇的规模、类型和功能需求，进行自控设备的调研与分析，确定所需设备的种类和数量。
2. 技术评估：对不同品牌和型号的自控设备进行技术评估，包括性能指标、可靠性、适用性等。
3. 供应商选择：根据技术评估结果，选择合适的供应商进行设备采购。
4. 采购合同签订：与供应商洽谈并签订采购合同，明确设备的交付时间、售后服务等条款。
5. 设备验收：在设备到货后，进行验收工作，确保设备无损坏且与采购合同一致。
二、工序二：系统设计与规划系统设计与规划是楼宇自控系统安装施工的关键步骤，它决定了系统的功能和性能。
具体步骤如下：1. 数据采集：对楼宇内各种设备和系统进行数据采集，包括温度、湿度、光照强度等。
2. 功能规划：根据楼宇的功能需求和安全规范，制定系统的功能规划，包括通风、照明、空调等。
3. 系统布局：根据楼宇的结构和布局，确定各个控制点的位置和布线方式。
4. 控制逻辑设计：制定系统的控制逻辑，包括设备的启停策略、联动控制等。
5. 电气设计：进行楼宇电气设计，包括开关箱的布置、导线的敷设等。
三、工序三：设备安装与调试设备安装与调试是楼宇自控系统安装施工的核心工作。
具体步骤如下：1. 设备安装：按照设计要求，进行设备的安装，包括传感器、执行机构、控制器等。
2. 硬件接线：根据电气设计，进行设备之间的连接，包括控制器与传感器之间的接线等。
3. 软件配置：安装系统软件，进行系统参数配置和功能设置，确保系统的正常运行。
4. 联调与调试：对安装完成的设备进行联调和调试，确保各个设备和系统间的协调运行。
楼宇自动化控制系统安装施工方案
楼宇自动化控制系统安装施工方案楼宇自动化系统现场设备主要有：DDC单元、FLN楼层级网络设备、LonWorks网络设备、系统控制台和软件、传感器、阀门与执行器、风阀执行器、设备接口及相关硬件。
安装工艺流程开箱检验→通电试验→明确安装方式→安装→接线→做标签→填写安装记录。
技术协调由于楼控系统规模庞大，被控设备数量多，在安装自控设备前要落实被控设备的安装位置、接入点等，检查被控设备是否按原设计设置了监控点。
技术协调内容如下：·监控传感器的设计安装位置是否达到设计原意的要求·其它专业有关的监控点在相关专业内是否有相应内容配合，如电动阀的控制等在空调系统内是否有设置相应的电动阀等·相关设备是否达到监控点的要求，如控制箱的外接端子如控制、开关状态、报警点是否按照楼宇自控系统的要求进行预留，设备的控制流程、功能是否与楼宇自控系统的设计控制流程要求相符。
·监控设备是否与消防有关，楼宇自控系统的监控是否有阻碍消防功能，消防控制是否为最大优先级。
·相关电气控制设备是否符合楼宇自控系统的控制功能要求，控制箱（柜）的二次控制电路及相应的被监控设备是否预留有楼宇自控系统的接入点。
·照明动力电气是否预留有相应供电回路对楼宇自控系统的各设备供电，如有相应供电回路则检查其是否符合楼宇自控系统的要求·楼宇自控系统自身图纸是否齐全，图纸内各检测点的位置是否清晰明了，系统图中各检测末端是否在平面图上有相应标注。
·楼宇自控系统图中的各接入点是否已进行编码·楼宇自控系统的各末端检测点线路在平面图是否有编码，与系统图中相应接入点编码是否相一致，编码是否存在重码、错码、漏码·楼宇自控系统的接地是否符合要求，工作接地、保护接地的接地点是否有预留安装技术要求传感器安装·室内温度传感器的安装：温度传感器至控制器之间的连接符合设计要求，尽量减少因接线而引起的误差；室内温度传感器安装在采暖或空调房间内墙，远离门窗和热源，或可能暴露在阳光的地方；导管开口要密封，以防止由于导管吸风而引起虚假温度测量；在高电磁干扰区域采用屏蔽线传感器导线与电源之间距离应大于150mm；室内温度传感器安装高度1.4m。
楼宇自控施工方案

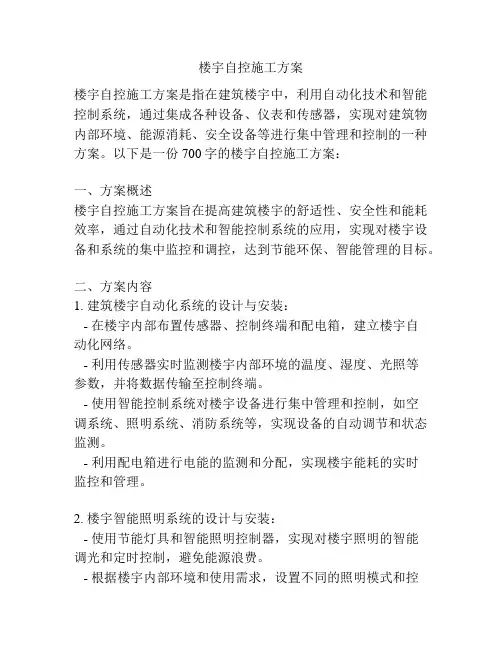

楼宇自控施工方案楼宇自控施工方案是指在建筑楼宇中，利用自动化技术和智能控制系统，通过集成各种设备、仪表和传感器，实现对建筑物内部环境、能源消耗、安全设备等进行集中管理和控制的一种方案。
以下是一份700字的楼宇自控施工方案：一、方案概述楼宇自控施工方案旨在提高建筑楼宇的舒适性、安全性和能耗效率，通过自动化技术和智能控制系统的应用，实现对楼宇设备和系统的集中监控和调控，达到节能环保、智能管理的目标。
二、方案内容1. 建筑楼宇自动化系统的设计与安装：- 在楼宇内部布置传感器、控制终端和配电箱，建立楼宇自动化网络。
- 利用传感器实时监测楼宇内部环境的温度、湿度、光照等参数，并将数据传输至控制终端。
- 使用智能控制系统对楼宇设备进行集中管理和控制，如空调系统、照明系统、消防系统等，实现设备的自动调节和状态监测。
- 利用配电箱进行电能的监测和分配，实现楼宇能耗的实时监控和管理。
2. 楼宇智能照明系统的设计与安装：- 使用节能灯具和智能照明控制器，实现对楼宇照明的智能调光和定时控制，避免能源浪费。
- 根据楼宇内部环境和使用需求，设置不同的照明模式和控制策略，提高照明效果和用户体验。
3. 楼宇空调系统的设计与安装：- 使用智能控制器和温湿度传感器，实现对楼宇空调系统的智能控制和节能运行。
- 根据楼宇内部环境的变化和使用需求，实时调节空调的工作模式、温度和风速，提高舒适性和能效。
4. 楼宇消防系统的设计与安装：- 建立楼宇内部的火灾报警系统和喷水灭火系统，实现对楼宇消防设备的智能控制和状态监测。
- 利用智能控制系统对火灾报警器、喷水装置等进行自动测试和巡检，确保设备的正常运行和安全性。
5. 楼宇安防监控系统的设计与安装：- 建立楼宇内部的监控摄像头和安全门禁系统，实现对楼宇安全设备的集中监控和控制。
- 使用智能控制系统对监控摄像头进行远程控制和数据存储，实时监视楼宇内部的安全状况和异常情况。
三、方案优势1. 提高建筑楼宇的舒适性和安全性，为用户提供良好的使用环境。
楼宇自控系统施工方案(1)
楼宇自控系统施工方案(1)一、引言随着科技的不断发展，楼宇自控系统作为一种智能化管理方式，已经成为现代建筑中不可或缺的一部分。
本文将讨论楼宇自控系统的施工方案，探究其在建筑领域中的应用和重要性。
二、系统设计与规划1. 系统概述楼宇自控系统旨在实现对建筑内设备和设施的智能化监控和控制，从而提高建筑运行效率和节能减排。
2. 系统组成楼宇自控系统包括但不限于智能监控设备、控制器、执行器、传感器等组成部分，通过这些设备实现对楼宇环境、照明、安防等方面的监控管理。
三、施工流程1. 前期准备在进行楼宇自控系统的施工前，需要进行充分的规划和设计，确定系统的布局、功能需求以及设备配置等。
2. 施工过程2.1 安装智能监控设备在施工过程中，首先需要安装智能监控设备，包括监控摄像头、温湿度传感器等，确保系统能够准确地获取楼宇内部的各项数据。
2.2 部署控制器和执行器接着需要部署控制器和执行器，这些设备能够根据监控数据做出相应的控制指令，实现对楼宇内部设备的智能控制。
2.3 完成系统联调最后需要完成系统的联调工作，确保监控设备、控制器和执行器之间的协调工作良好，实现系统的正常运行。
四、施工注意事项1. 人员培训在系统施工完成后，需要进行相关人员的培训，确保操作人员能够熟练运用楼宇自控系统，及时处理系统运行中出现的问题。
2. 定期维护为了确保楼宇自控系统的长期稳定运行，需要定期对系统进行维护和保养，检查设备运行情况，及时更换老化设备，保障系统的正常运行。
五、结论楼宇自控系统作为现代建筑中的重要组成部分，其施工方案的制定和实施至关重要。
只有通过科学合理的施工流程和注意事项，才能确保楼宇自控系统的高效运行和稳定性。
本文尝试从系统设计与规划、施工流程、施工注意事项等方面对楼宇自控系统的施工方案进行了探讨，希望能对相关领域的实践工作提供一定的参考。
(精品楼宇自控系统施工方案及施工重点
(精品楼宇自控系统施工方案及施工重点一、引言楼宇自控系统是指将新一代信息技术、控制技术、通信技术等应用于楼宇的自动化控制和管理系统中，实现对楼宇内各个设备的智能化控制和集中管理。
本文将就楼宇自控系统的施工方案及施工重点进行探讨。
二、施工方案1.系统设计：在开始施工前，首先需要制定系统设计方案。
该方案应充分考虑楼宇的特点和需求，并依据现有的技术和设备选型，确定系统的组成和功能。
2.施工准备：施工前需要进行详细的准备工作，包括准备施工材料和设备、制定施工计划、组织施工人员等。
3.布线与安装：系统的布线和安装是楼宇自控系统施工的重要环节。
需要根据系统设计方案，确定各个设备的布置位置，并进行布线和安装工作。
在布线时，应注意避免电器设备之间的干扰，并确保线路的安全性和可靠性。
4.软件编程：楼宇自控系统的软件编程是实现系统功能的关键。
在进行软件编程时，应遵循系统设计方案，根据需求设置各个设备的控制逻辑和参数，并进行测试和调试，确保系统的正常运行。
5.联调与调试：系统的联调和调试是保证系统功能正常运行的必要步骤。
需要将各个设备进行连接，并进行测试和调试，以验证系统的功能和性能。
6.系统验收：在系统联调和调试完成后，需要进行系统的验收工作。
验收工作主要包括对系统的功能、性能、稳定性等方面进行检查，以确保系统的质量满足要求。
三、施工重点1.数据通信网络：楼宇自控系统需要建立一个可靠的数据通信网络，用于各个设备之间的数据传输。
在施工中，需要注意网络的布线和连接方式，确保网络的稳定性和安全性。
2.设备安装和调试：不同的设备在安装和调试过程中可能存在一些特殊的要求。
例如，空调设备需要合理安装，避免对空气流通和温度控制造成干扰。
在调试过程中，需要对设备的参数进行合理设置，确保设备的正常运行。
3.软件编程和调试：楼宇自控系统的软件编程和调试是实现系统功能的关键。
在编程过程中，需要根据系统设计方案，合理设置各个设备的控制逻辑和参数，并进行测试和调试，以保证系统的正常工作。
楼宇自控系统施工方案(3篇)
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目，位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米，建筑高度约100米，共30层，其中地上28层，地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组，明确各成员职责，确保施工过程中责任到人。
- 对施工人员进行技术培训，确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况，编制详细的施工方案。
- 购置必要的施工设备和工具，如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案，列出所需材料清单，确保材料质量符合国家标准。
- 对材料进行验收，确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查，了解建筑结构、设备布局和安装环境。
- 根据勘查结果，对施工方案进行调整。
2. 设备安装- 根据施工方案，进行设备安装，包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确，连接线路规范。
3. 线路敷设- 按照设计图纸，进行线路敷设，包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准，确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试，确保系统运行正常。
- 对系统进行功能测试，确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调，确保系统之间协调工作。
- 对系统进行整体测试，确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求，对系统进行验收。
- 验收合格后，交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确，确保设备正常运行。
- 设备安装牢固，防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准，确保安全可靠。
- 线路连接要牢固，防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面，确保各项功能符合设计要求。
- 系统调试过程中，要注意观察设备运行状态，及时发现问题并解决。
建筑设备监控(楼宇自控)系统施工技术方案
建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。
1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。
1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。
二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。
2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。
三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。
8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。
2、控制台内机架、配线、接地应符合设计要求。
楼宇自动化控制系统安装施工方案
楼宇自动化控制系统安装施工方案一、概述二、系统组成1.智能控制器：负责接收各个子系统的信号并进行处理和控制。
2.传感器：用于获取各种信息，如温度、湿度、光强等。
3.执行机构：负责执行控制指令，如电机、电磁阀等。
4.通信网络：用于传输数据和指令，如以太网、RS485等。
5. 控制软件：用于管理和控制系统，如Supervisory Control And Data Acquisition (SCADA) 系统。
三、施工步骤1.系统设计：根据楼宇特点和需求，进行系统设计。
包括确定所需的子系统、传感器、执行机构等，并进行系统框图的绘制和详细的技术参数说明。
2.材料选购：根据设计方案，选购合适的设备和材料。
注意设备的性能和质量，以确保系统的稳定运行。
3.施工准备：准备所需的设备、工具和材料，并对施工场地进行清理和布置，确保施工的顺利进行。
4.电缆敷设：根据系统框图，对各个设备之间进行电缆敷设。
注意敷设过程中避免电缆的弯曲和损坏，保证信号的传输质量。
5.控制设备安装：安装智能控制器和各种传感器和执行机构。
注意准确连接各个设备的线缆，并进行适当的校验和测试，确保设备的正常工作。
6.调试和联调：对安装好的设备进行调试和联调，包括对各个子系统的信号和指令进行测试，确保系统的正常运行。
7.控制软件安装：安装控制软件，并进行相应的配置和参数设置。
对软件进行测试，确保软件和系统的正常配合。
8.系统验收：进行系统的整体测试和验收，确保系统按照设计要求正常运行。
与业主进行沟通和交流，对系统进行相应的调整和改进。
9.系统维护和监管：对安装好的系统进行定期的维护和监管，保证系统的长期稳定运行。
四、安全措施在进行楼宇自动化控制系统的安装施工过程中，必须要有相应的安全措施来保证施工人员和设备的安全：1.给施工人员提供必要的安全培训，确保他们了解相关的安全知识和操作规范。
2.在施工现场设置警示标志和安全警戒线，确保施工现场的安全。
3.对施工现场进行定期巡查和检查，及时发现和排除安全隐患。
(完整版)自控系统安装工程施工方案

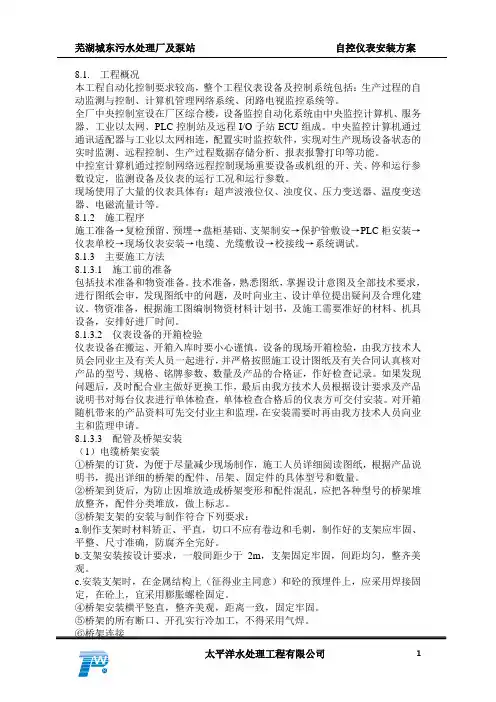

8.1. 工程概况本工程自动化控制要求较高，整个工程仪表设备及控制系统包括：生产过程的自动监测与控制、计算机管理网络系统、闭路电视监控系统等。
全厂中央控制室设在厂区综合楼，设备监控自动化系统由中央监控计算机、服务器、工业以太网、PLC控制站及远程I/O子站ECU组成。
中央监控计算机通过通讯适配器与工业以太网相连，配置实时监控软件，实现对生产现场设备状态的实时监测、远程控制、生产过程数据存储分析、报表报警打印等功能。
中控室计算机通过控制网络远程控制现场重要设备或机组的开、关、停和运行参数设定，监测设备及仪表的运行工况和运行参数。
现场使用了大量的仪表具体有：超声波液位仪、浊度仪、压力变送器、温度变送器、电磁流量计等。
8.1.2 施工程序施工准备→复检预留、预埋→盘柜基础、支架制安→保护管敷设→PLC柜安装→仪表单校→现场仪表安装→电缆、光缆敷设→校接线→系统调试。
8.1.3 主要施工方法8.1.3.1 施工前的准备包括技术准备和物资准备。
技术准备，熟悉图纸，掌握设计意图及全部技术要求，进行图纸会审，发现图纸中的问题，及时向业主、设计单位提出疑问及合理化建议。
物资准备，根据施工图编制物资材料计划书，及施工需要准好的材料、机具设备，安排好进厂时间。
8.1.3.2 仪表设备的开箱检验仪表设备在搬运、开箱入库时要小心谨慎。
设备的现场开箱检验，由我方技术人员会同业主及有关人员一起进行，并严格按照施工设计图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品的合格证，作好检查记录。
如果发现问题后，及时配合业主做好更换工作，最后由我方技术人员根据设计要求及产品说明书对每台仪表进行单体检查，单体检查合格后的仪表方可交付安装。
对开箱随机带来的产品资料可先交付业主和监理，在安装需要时再由我方技术人员向业主和监理申请。
8.1.3.3 配管及桥架安装（1）电缆桥架安装①桥架的订货，为便于尽量减少现场制作，施工人员详细阅读图纸，根据产品说明书，提出详细的桥架的配件、吊架、固定件的具体型号和数量。
