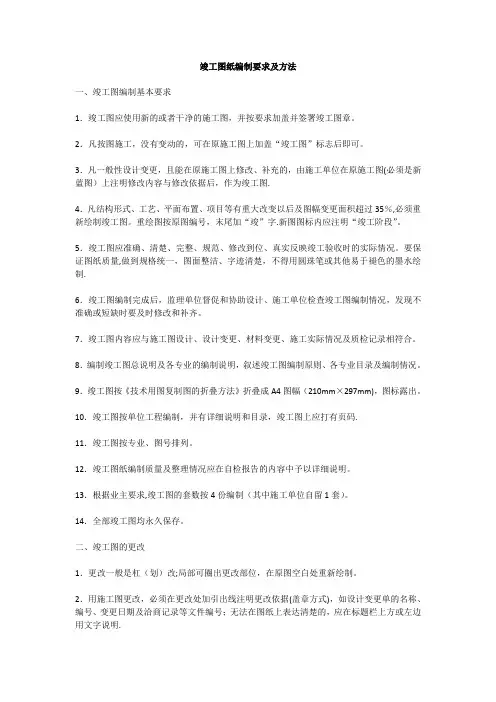

竣工图纸编制要求及方法一、竣工图编制基本要求1.竣工图应使用新的或者干净的施工图,并按要求加盖并签署竣工图章。
2.凡按图施工,没有变动的,可在原施工图上加盖“竣工图”标志后即可。
3.凡一般性设计变更,且能在原施工图上修改、补充的,由施工单位在原施工图(必须是新蓝图)上注明修改内容与修改依据后,作为竣工图.4.凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%,必须重新绘制竣工图。
重绘图按原图编号,末尾加“竣”字.新图图标内应注明“竣工阶段”。
5.竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量,做到规格统一,图面整洁、字迹清楚,不得用圆珠笔或其他易于褪色的墨水绘制.6.竣工图编制完成后,监理单位督促和协助设计、施工单位检查竣工图编制情况,发现不准确或短缺时要及时修改和补齐。
7.竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8.编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况。
9.竣工图按《技术用图复制图的折叠方法》折叠成A4图幅(210mm×297mm),图标露出。
10.竣工图按单位工程编制,并有详细说明和目录,竣工图上应打有页码.11.竣工图按专业、图号排列。
12.竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13.根据业主要求,竣工图的套数按4份编制(其中施工单位自留1套)。
14.全部竣工图均永久保存。
二、竣工图的更改1.更改一般是杠(划)改;局部可圈出更改部位,在原图空白处重新绘制。
2.用施工图更改,必须在更改处加引出线注明更改依据(盖章方式),如设计变更单的名称、编号、变更日期及洽商记录等文件编号;无法在图纸上表达清楚的,应在标题栏上方或左边用文字说明.3.图上各种引出说明应与图框平行,引出线不交叉,不遮盖其他线条。
4.有关施工技术要求或材料明细表等文字有更改的,应在修改变更处进行杠改,当变更内容较多时,可采用注记说明的办法.5.新增加的文字说明,应在其涉及的竣工图上作相应的添加和变更。
