32CHEMICAL ENGINEERING DESIGN 化工设计2020,30(3)压缩机润滑油系统的布置及配管设计要点及优化陈 雷*惠生工程(中国)有限公司 上海201203*陈 雷:注册化工工程师。
2007年毕业于中国矿业大学化学工程与工艺专业。
从事管道设计工作。
联系电话:(021) 20307216,E - mail : chenlei2@ wison. com o扌商要 总结工程设计中润滑油系统的布置和配管设计要点。
对联合布置的压缩机组,结合具体工程实例,提 出布置的优化方案。
关键词压缩机润滑油系统布置设计优化压缩机是用来压缩和输送气体的机械设备。
按照被处理介质的火灾危险性类别的不同,可以分为可燃性气体压缩机和不可燃气体压缩机。
按 照工作原理的不同,可分为往复式、旋转式、离心式、轴流式和喷射式压缩机。
石油化工企业常用的压缩机包括离心式压缩机和往复式压缩机。
旋转式中的螺杆式压缩机没有往复运动零部件,不存在不平衡惯性力,对于设备基础的要求较低,可以实现无基础运转或在室外移动施工中使用。
基于这些特点,螺杆式压缩机得到广泛应用⑴。
大型压缩机及驱动机一般使用动压轴承,依靠轴颈自身旋转,通过轴瓦上的小孔把润滑油带 入轴和轴瓦之间,形成油楔,并受到挤压建立起 油膜压力以承受载荷,循环流动的油膜交换带走轴承产生的热量和磨损颗粒⑵。
对于压缩机系统,润滑油对于运动部件起润滑冷却的作用,高位油 箱更在紧急停电时保护旋转部件,因此,润滑油 系统在压缩机的运行和维护过程中起着重要作用。
1润滑油系统的流程简述润滑油系统的主要功能是为压缩机的轴承和 驱动端提供干净的、冷却后的润滑油⑶。
润滑油系统一般包括润滑油站、高位油箱、三阀组、视 镜等厂家成套供货撬块。
润滑油箱中的润滑油经润滑油泵加压、润滑油冷却器冷却、润滑油过滤器过滤后,一部分进 入压缩机及其驱动端润滑冷却运动部件,润滑油从压缩机及其驱动器排出汇总后自流进入润滑油箱;另一部分经过三阀组进入高位油箱,高位油 箱达到一定液位,经管口、视镜溢流回到润滑油箱。
目录1工程概况及工程量 (1)2编制依据 (1)3施工准备和作业条件 (2)4施工方法 (5)5质量标准及要求 (9)6执行的《工程建设标准强制性条文》条款 (11)7职业安全健康与环境保证措施及文明施工要求 (13)8 绿色施工措施 (14)9附录 (14)1工程概况及工程量1.1工程概况临泉生物发电厂1×30MW机组工程为生物质直燃发电厂,汽机房采用岛式布置,跨度为13.50m,纵向长度为6.00mm×5+8.00m,共38.00m。
汽机房分三层,即零米层,中间层4.30m,运转层8.300米。
汽轮发电机中心线与锅炉中心线垂直,机头朝向锅炉房。
汽轮发电机组中心线距A排柱为6.0米。
汽轮机采用青岛捷能汽轮机集团股份有限公司制造的汽轮机型式、型号:N30-8.83型,高温高压、单缸、单轴、凝汽式汽轮机。
发电机型号:QF-30-2型,空气冷却,自并励静止励磁发电机。
汽轮机油系统由主油泵,启动油泵,润滑油泵,事故油泵,注油器,冷油器,油箱等组成。
轴承润滑油系统用油来自辅助辅助油泵出口,经过冷油器,进入主轴承、推力轴承,该润滑油管路进回油分开。
在低压交流润滑油泵、直流润滑油泵、高压油泵等3个泵的出口管路上均装有逆止阀,当这3个泵不工作时,他们可以防止润滑油通过泵后倒回流入油箱。
在主油箱回油管处装有回油滤网,该滤网为可拆的滤网,在机组安装或大修时便于清洗或更换。
顶轴油系统由两台顶轴油泵供油。
控制油由单独供油装置供油。
1.2 工程量2编制依据2.1 青岛捷能安装说明书及其它资料;2.2北方工程设计院汽轮机本体润滑油有关管道安装图;2.3《电力建设安全工作规程》 DL5009.1-2002 火力发电厂部分;2.4 江西火电建设公司《施工工艺纪律》第三版;2.5《工程建设标准强制性条文(电力工程部分)》(2006年版);2.6《电力建设施工技术规范第3部分:汽轮发电机组》DL 5190.3-2012 ;2.7《电力建设施工质量验收及评价规程》(汽轮机组)DL/T 5212.2—2009;2.8《电力建设安全健康与环境管理工作规定》(国家电力公司 2002-01-21实施);2.9《国能临泉生物质发电厂1×30MW机组工程施工组织总设计》(江西火电);2.10《国能临泉生物质发电厂1×30MW机组工程汽机专业施工组织设计》;2.11《火力发电厂金属技术监督规程》DL 438;2.12汽轮发电机组油系统施工导则(DZB 01-97);2.13《实施工程建设强制性标准监督规定》建设部令第81号。
汽机润滑油系统设备管道安装作业指导书以下是汽机润滑油系统设备管道安装作业的指导书:1. 确定安装位置:根据设备的布置图和工艺要求,确定润滑油系统设备的安装位置。
确保设备安装位置符合安全和操作要求。
2. 准备管材和管件:根据设计要求和工艺要求,准备合适的管材和管件。
选择适当的材料和规格,确保管道的耐压和耐腐蚀性能。
3. 制定安装方案:根据设备布置图和工艺要求,制定管道安装方案。
确定管道的走向、支撑方式和连接方式。
4. 安装支撑架:根据安装方案,在设备周围安装支撑架。
确保支撑架的稳固和可靠,能够承受管道的重量和压力。
5. 切割和连接管材:根据安装方案,使用适当的工具切割管材。
确保切割面平整和垂直。
使用合适的管件连接管材,采用焊接、螺纹连接或者法兰连接等方式。
6. 安装阀门和仪表:根据设备布置图和工艺要求,在管道上安装阀门和仪表。
确保阀门和仪表的安装位置符合要求,能够方便操作和检修。
7. 进行压力测试:完成管道安装后,进行压力测试。
使用合适的测试设备和方法,检测管道的耐压性能。
确保管道能够承受正常工作压力。
8. 进行泄漏测试:完成压力测试后,进行泄漏测试。
使用合适的测试方法,检测管道是否存在泄漏现象。
修复泄漏问题,确保管道的密封性能。
9. 清洗管道:完成泄漏测试后,进行管道清洗。
使用适当的清洗剂和工具,清洗管道内部的杂质和污垢。
确保管道内部清洁无污染。
10. 完成安装记录:完成管道安装后,做好安装记录。
记录管道的安装位置、材料、管件、连接方式、测试结果等信息。
确保安装记录的完整和准确。
以上是汽机润滑油系统设备管道安装作业的指导书,希望对您有所帮助。

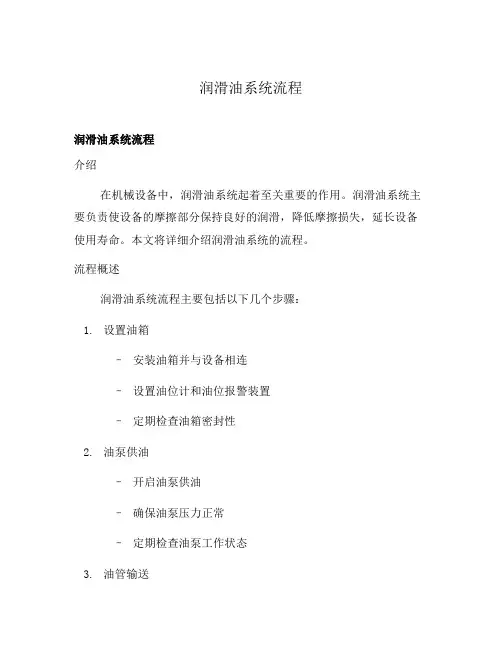

润滑油系统流程润滑油系统流程介绍在机械设备中,润滑油系统起着至关重要的作用。
润滑油系统主要负责使设备的摩擦部分保持良好的润滑,降低摩擦损失,延长设备使用寿命。
本文将详细介绍润滑油系统的流程。
流程概述润滑油系统流程主要包括以下几个步骤:1.设置油箱–安装油箱并与设备相连–设置油位计和油位报警装置–定期检查油箱密封性2.油泵供油–开启油泵供油–确保油泵压力正常–定期检查油泵工作状态3.油管输送–通过油管将润滑油输送到设备摩擦部分–确保油管连接紧固可靠–检查油管是否存在泄漏4.润滑油过滤–安装润滑油过滤器–过滤器定期更换–检查过滤器工作状态5.冷却–启动冷却系统–确保冷却系统正常工作–定期检查冷却系统的冷却液量6.循环油回流–将已使用的润滑油经过过滤后回流至油箱–检查回流系统的工作状态–确保回流液的质量符合要求7.润滑油检测–定期对润滑油进行抽样–检测润滑油的粘度和清洁度–根据检测结果调整润滑油的添加和更换周期结论润滑油系统的流程是一个复杂而关键的环节,它直接影响着设备的运行效率和使用寿命。
只有正确执行每个步骤,并保持设备的定期维护,才能确保润滑油系统的正常运行。
在设计和操作润滑油系统时,务必考虑到各个流程的重要性,并采取合适的措施来保证润滑油的有效使用和维护。
设置油箱•安装油箱并与设备相连•确保油箱密封性良好,防止润滑油泄漏•设置油位计和油位报警装置,及时监测油位变化•定期检查油箱的密封性,确保正常工作油泵供油•开启油泵供油,确保润滑油的持续供应•检查油泵的压力,确保其正常工作•定期检查油泵的工作状态,包括噪音和振动等,及时发现问题并进行维修•通过油管将润滑油输送到设备摩擦部分•确保油管连接紧固可靠,防止泄漏•定期检查油管的工作状态,包括清洁度和磨损程度,及时更换需要维修的部分润滑油过滤•安装润滑油过滤器,过滤杂质和污染物•定期更换润滑油过滤器,确保过滤效果•检查过滤器的工作状态,如泄漏或堵塞,及时维修或更换冷却•启动冷却系统,降低设备摩擦部分的温度•确保冷却系统正常工作,包括冷却液的流量和温度•定期检查冷却系统的冷却液量,及时补充或更换冷却液循环油回流•将已使用的润滑油经过过滤后回流至油箱•检查回流系统的工作状态,包括泵、管道和过滤器等•确保回流液的质量符合要求,避免对设备的损害•定期对润滑油进行抽样,进行粘度和清洁度的检测•根据检测结果调整润滑油的添加和更换周期•保持记录和分析检测结果,及时采取措施来优化润滑油的使用效果综上所述,润滑油系统的流程是一个复杂的过程,需要严格按照每个步骤进行操作,并定期进行检查和维护。
汽轮机润滑油系统设备介绍1)主油泵主油泵为单级双吸式离心泵(见图11-2、11-3),安装于前轴承箱内,直接与汽轮机主轴(高压转子延伸小轴)联接,由汽轮机转子直接驱动。
主油泵出口油作为动力油驱动油涡轮增压泵向主油泵供油,动力油做功压力降低后向轴承等设备提供润滑油。
调节油涡轮的节流阀、旁路阀和溢流阀,使主油泵抽吸油压力在0.098~0.147 MPa 之间,保证轴承进油管处的压力在0.137~0.176 MPa。
图11-2主油泵泵壳图11-3主油泵2)集装油箱随着机组容量的增大,油系统中用油量随之增加,油箱的容积也越来越大。
为了使油系统设备布置紧凑,安装、运行、维护方便,油箱采而用集装方式。
将油系统中的大量设备如交流辅助油泵、直流事故油泵、交流启动油泵、油涡轮增压泵、油烟分离装置、切换阀、油位指示器和电加热器等集中在一起,布置在油箱内,方便运行、监视,简化油站布置,便于防火,增加了机组供油系统运行的安全可靠性。
油箱容量38 m3,油箱容量的大小,满足在当厂用交流电失电的同时冷油器断冷却水的情况下,仍能保证机组安全惰走停机,此时,润滑油箱中的油温不超过75℃,并保证安全的循环倍率。
集装油箱(见图11-4)是由钢板、工字钢等型材焊制而成的矩形容器,为了承受油箱自重和油箱内油及设备的重量,底部焊有支持板,外侧面和外端面焊有加强肋板,盖板内侧面也焊有工字钢以加强钢度,保证箱盖上的设备正常运行。
油箱顶部四周设有手扶栏杆。
图11-4集装油箱简图油箱装有一台交流启动油泵,一台交流辅助油泵,一台直流事故油泵,油箱的油位高度可以使三台油泵吸入口浸入油面下并具有足够深度,保证油泵足够的吸入高度,防止油泵气蚀。
紧靠直流事故油泵右侧有一人孔盖板,盖板下、油箱内壁上设有人梯,便于检修人员维修设备。
人孔盖板右侧油箱顶部是套装油管接口,此套装油管路分两路:一路为去前轴承箱套装油管路、另一路为去后轴承箱及电机轴承套装油管路,避免了套管中各管的相互扭曲,使得油流通畅,油阻损失小。

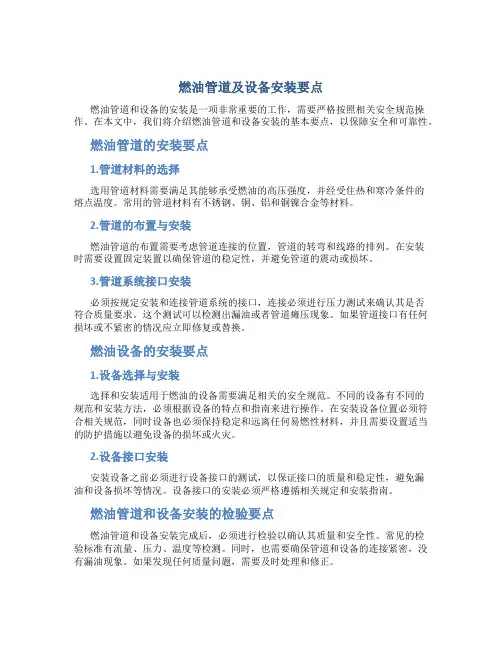

燃油管道及设备安装要点燃油管道和设备的安装是一项非常重要的工作,需要严格按照相关安全规范操作。
在本文中,我们将介绍燃油管道和设备安装的基本要点,以保障安全和可靠性。
燃油管道的安装要点1.管道材料的选择选用管道材料需要满足其能够承受燃油的高压强度,并经受住热和寒冷条件的熔点温度。
常用的管道材料有不锈钢、铜、铝和铜镍合金等材料。
2.管道的布置与安装燃油管道的布置需要考虑管道连接的位置,管道的转弯和线路的排列。
在安装时需要设置固定装置以确保管道的稳定性,并避免管道的震动或损坏。
3.管道系统接口安装必须按规定安装和连接管道系统的接口,连接必须进行压力测试来确认其是否符合质量要求。
这个测试可以检测出漏油或者管道瘫压现象。
如果管道接口有任何损坏或不紧密的情况应立即修复或替换。
燃油设备的安装要点1.设备选择与安装选择和安装适用于燃油的设备需要满足相关的安全规范。
不同的设备有不同的规范和安装方法,必须根据设备的特点和指南来进行操作。
在安装设备位置必须符合相关规范,同时设备也必须保持稳定和远离任何易燃性材料,并且需要设置适当的防护措施以避免设备的损坏或火灾。
2.设备接口安装安装设备之前必须进行设备接口的测试,以保证接口的质量和稳定性,避免漏油和设备损坏等情况。
设备接口的安装必须严格遵循相关规定和安装指南。
燃油管道和设备安装的检验要点燃油管道和设备安装完成后,必须进行检验以确认其质量和安全性。
常见的检验标准有流量、压力、温度等检测。
同时,也需要确保管道和设备的连接紧密,没有漏油现象。
如果发现任何质量问题,需要及时处理和修正。
燃油管道和设备安装是一项非常严肃的工作,需要遵循安全规范,进行严格操作。
燃油管道和设备的安全性对于行业和用户来说都是至关重要的。
通过遵循相关规范和指南,可以保障燃油管道和设备的安全性和可靠性。
液压、气动和润滑系统设备安装、施工及验收规范目录一、设备及元件安装1、设备及元件安装前的检查2、安装应具备的条件3、各系统共有的设备及元件安4、液压设备及元件安装5、气动设备及元件安装6、润滑油设备安装7、润滑脂设备安装二、管道加工、焊接与安装。
1、管予及管道附件使用前的检查2、管道加工3、管道焊接4、管道安装三、管道酸洗、冲洗、吹扫和涂漆1、管道改洗2、管道冲洗3、管道吹扫4、管道涂漆四、系统压力试验、调整和试运转1、液压系统压力试验、调整和试运转2、气动系统压力试验、调整和试运转3、润滑油系统压力试验、调整和试运转4、润滑脂系统压力试验、调整和试运转附录A:压力单位换算表附录B:脱脂,酸洗,中和,钝化剂配方附录C:管道冲洗清洁度等级标准附录D:液压系统设计、制造、试验规范规范引用标准:GB3766-83 液压系统通用技术条件GB1184-80 形状和位置公差数值GB1804-79 未注公差尺寸的极限偏差GB191-85 包装储运图示标志GB7284-87 框架木箱标准GBn193-83 包装通用技术条件GB3323-82 钢焊缝射线照相质量等级的规定Q/ZB74-73 焊缝外部缺陷允许范围JB/JQ20501-88 液压元件内部清洁度检测方法,第一部分,颗粒计数法(试行)GB2682-81 电工成套装置中的指示灯和按钮的颜色GB193-83 包装通用技术条件GB191-86 包装储运图示标志一、设备及元件安装1、设备及元件安装前的检查1)、设备及元件必须具有制造厂的合格证明书。
2)、对具有制造厂合格证明书的设备及元件还应按下列要求进行外观检查:(1)、型号、规格必须与设计相符;(2)、整体构造应完整无缺,外露零件应无损坏;(3)、所有外露的油;气口必须封闭。
3)、对油箱、冷却器、截止阀和的检查应符合下列规定:(1)、涂漆:油箱的漆层必须完好,漆层或防锈剂涂层应无返锈现象;油箱的焊缝经外观检查有损伤迹象时,应用煤油对焊缝作渗漏检查。

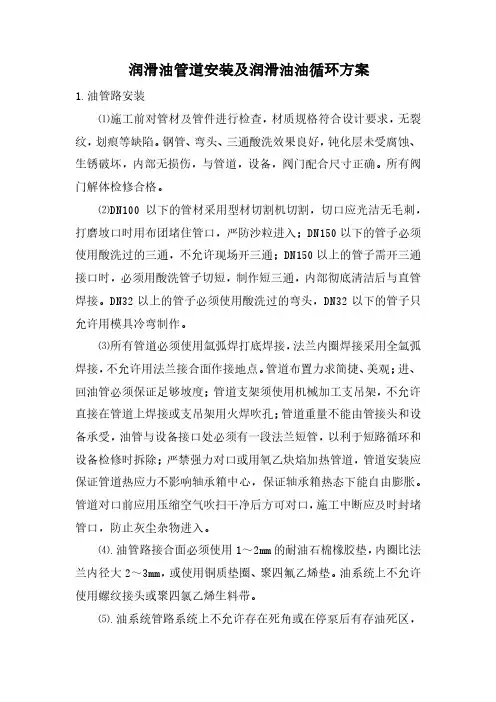

润滑油管道安装及润滑油油循环方案1.油管路安装⑴施工前对管材及管件进行检查,材质规格符合设计要求,无裂纹,划痕等缺陷。
钢管、弯头、三通酸洗效果良好,钝化层未受腐蚀、生锈破坏,内部无损伤,与管道,设备,阀门配合尺寸正确。
所有阀门解体检修合格。
⑵DN100以下的管材采用型材切割机切割,切口应光洁无毛刺,打磨坡口时用布团堵住管口,严防沙粒进入;DN150以下的管子必须使用酸洗过的三通,不允许现场开三通;DN150以上的管子需开三通接口时,必须用酸洗管子切短,制作短三通,内部彻底清洁后与直管焊接。
DN32以上的管子必须使用酸洗过的弯头,DN32以下的管子只允许用模具冷弯制作。
⑶所有管道必须使用氩弧焊打底焊接,法兰内圈焊接采用全氩弧焊接,不允许用法兰接合面作接地点。
管道布置力求简捷、美观;进、回油管必须保证足够坡度;管道支架须使用机械加工支吊架,不允许直接在管道上焊接或支吊架用火焊吹孔;管道重量不能由管接头和设备承受,油管与设备接口处必须有一段法兰短管,以利于短路循环和设备检修时拆除;严禁强力对口或用氧乙炔焰加热管道,管道安装应保证管道热应力不影响轴承箱中心,保证轴承箱热态下能自由膨胀。
管道对口前应用压缩空气吹扫干净后方可对口,施工中断应及时封堵管口,防止灰尘杂物进入。
⑷.油管路接合面必须使用1~2mm的耐油石棉橡胶垫,内圈比法兰内径大2~3mm,或使用铜质垫圈、聚四氟乙烯垫。
油系统上不允许使用螺纹接头或聚四氯乙烯生料带。
⑸.油系统管路系统上不允许存在死角或在停泵后有存油死区,必须在安装时考虑必要的清洗手孔和排污阀门。
2.润滑油油循环措施1)润滑油油循环方案汽轮发电机油系统在短路油循环阶段采用大流量冲洗装置作冲洗泵,同时起加温和过滤杂质作用。
设备自身油泵作辅助冲洗油泵;滤油机起除水份和精滤作用。
正式油循环主要依靠系统内自身油泵作冲洗油泵。
2)油循环的步骤⑴.短路油管的安装: 短路油管的安装和技术要求完全与正式油管路的安装相同。
汽轮机润滑油系统及设备讲解第一节系统概述汽轮机润滑油系统设有可靠的主供油设备及辅助供油设备,在起动、停机、正常运行和事故工况下,满足汽轮发电机组所有轴承的用油量。
油箱容量满足当厂用交流电失电且冷油器断冷却水的情况下停机时,仍能保证机组安全情走。
此时,润滑油箱中的油温不超过80℃,并保证安全的循环倍率。
润滑油系统不仅向汽轮发电机的支持轴承,推力轴承和盘车装置提供润滑油,还向机械跳闸装置及注油试验提供动力油,同时为防止发电机氢气泄漏,还向发电机氢气系统提供高压及低压密封备用油。
一、润滑油系统的功能:为汽轮机、发电机径向轴承提供润滑油。
为汽轮机推力轴承提供润滑油。
为盘车装置提供润滑油。
为装在前轴承座内的机械超速脱扣装置提供控制用压力油。
油系统的正常工作对于保证汽轮机的安全运行具有极其重要的作用,如果润滑系统突然中断油流,即使只是很短时间的中断,也将引起轴承烧瓦,从而可能发生严重的事故。
同时油系统中断将使低油压保护动作,使机组故障停机。
因此必须给与足够的重视。
第三节润滑油系统的系统流程及工作原理本系统除供各轴承润滑用油以外,还供危急保安器用油和发电机密封油系统备用油。
润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵。
冷油器、射油器、顶轴油系统、排烟系统,和储油箱、油净化装置等。
一、润滑油系统流程这种供油系统中装有射油器,在运行中安全可靠,其工作原理如下:润滑油系统为一个封闭的系统。
润滑油储存在油箱内。
离心式主油泵由汽轮机主轴直接带动,由主油泵打出的油分成两路,其中绝大部分的压力油至射油器,并将油箱内的油吸入射油器。
尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。
从射油器出来的油分三路,一路向主油泵进口输送压力油,一路经过逆止门送到冷油器,向机组的润滑系统供油,同时有一路供给低压密封备用油。
在润滑系统中设置两台冷油器。
一台运行、一台备用。
汽轮发电机组润滑油、密封油系统安装作业指导书一、前言本作业指导书介绍了汽轮发电机组润滑油、密封油系统的安装过程及注意事项。
在进行安装之前,请确保已经阅读了机组的使用说明书和相关的安全操作规程。
二、润滑油系统安装1. 前置条件在安装润滑油系统之前,需要进行以下的准备工作:1.安装好机组的主轴箱。
2.确认好润滑油系统的配管、法兰以及阀门的尺寸符合设计要求。
3.安装好润滑油箱、油泵以及油滤器。
2. 安装过程1.按照设计图纸要求安装好配管、法兰以及阀门。
2.安装好润滑油箱、油泵以及油滤器,并将其与配管连接好。
3.打开配管和油箱的毛细管阀门,向润滑油箱中注入润滑油,直到油面走到润滑油箱顶部。
4.将电机启动,检查润滑油泵的工作状态和各管道阀门的密封情况。
3. 注意事项1.在进行润滑油系统安装之前,请确认润滑油系统的配管、法兰以及阀门的尺寸符合设计要求。
2.在安装润滑油泵之前,请先检查其工作状态和各管道阀门的密封情况,确保其无异响、无渗漏。
3.润滑油系统中应保证有足够的润滑油,油面高度应该在润滑油箱顶部。
三、密封油系统安装1. 前置条件在安装密封油系统之前,需要进行以下的准备工作:1.确认好密封油系统的配管、法兰以及阀门的尺寸符合设计要求。
2.润滑油系统已经安装完成。
2. 安装过程1.按照设计图纸要求安装好密封油系统的配管、法兰以及阀门。
2.确定密封油系统的油泵和电机的顺序,根据设计图纸将其安装好,并将油泵与密封油箱连接好。
3.打开密封油箱以及配管的毛细管阀门,向密封油箱中注入润滑油,直到油面走到密封油箱顶部。
4.将电机启动,检查密封油泵的工作状态和各管道阀门的密封情况。
3. 注意事项1.在进行密封油系统安装之前,请确认密封油系统的配管、法兰以及阀门的尺寸符合设计要求。
2.在安装密封油泵之前,请先检查其工作状态和各管道阀门的密封情况,确保其无异响、无渗漏。
3.密封油系统中应保证有足够的润滑油,油面高度应该在密封油箱顶部。
汽轮机供油系统概述主机供油系统主要是指汽轮发电机组的润滑油系统、顶轴油系统、调节保安油系统,是保证机组安全稳定运行的重要系统。
350MW 汽轮发电机组的主机供油系统一般采用汽轮机油作为润滑油和氢密封油、抗燃油作为调节保安用油,其汽轮机油和抗燃油是两个完全独立的油系统。
在机组正常运行时,润滑油系统通常由汽轮机主轴带动的主油泵供给润滑油。
其主要功能是给汽轮发电机组主轴承、推力轴承、盘车装置提供润滑油及顶轴系统用油。
为密封氢气的密封油系统供油,以及为操纵机械超速脱扣装置供油。
一、润滑油系统的主要设备、工作原理及作用汽轮发电机组是高速运转的大型机械,其支持轴承和推力轴承需要大量的油来润滑和冷却,因此汽轮机必须有供油系统用于保证上述装置的正常工作。
供油的任何中断,即使是短时间的中断,都将会引起严重的设备损坏。
润滑油系统和调节油系统为两个各自独立的系统,润滑油的工作介质采用的透平油,相当于国标GB11120-89号透平油,油牌号ISOVG32.(一)系统流程简介:本润滑油系统采用主油泵—射油器供油方式,主要任务是向汽轮发电机组的各轴承(包括支撑轴承和推力轴承)、联轴器及盘车装置提供合格的润滑、冷却油。
在汽轮机组静止状态,投入顶轴油,在各个轴颈底部建立静油膜,托起轴颈,使盘车顺利盘动转子;机组正常运行时,润滑油在轴承中要形成稳定的油膜,以维持转子的良好旋转;同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量,需要一部分润滑油来进行换热。
另外,润滑油还为保安部套、顶轴油系统提供稳定可靠的油源,还可以作为发电机密封油的辅助供油系统。
正常运行时,润滑油系统的全部用油由主油泵和注油器供给,主油泵的出口压力油先进入主油箱,然后经油箱内的油管路分为二路:一路进入1号注油器,1号注油器出口油进入主油泵入口;二路进入2号注油器,2号注油器出口也分两路:一路供向保安部套;另一路经冷油器送至各径向轴承、推力轴承、联轴器、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口、密封油系统。
关于设备润滑系统等、清洗安装配管的要求
———各电机、减速机、高压风机、调速型液力偶合器、油管路配置、安装说明及要求。
要严格执行关于《润滑管理规定》及《酸洗、冲洗技术规范》。
1.配管说明:润滑油站本身供油管路在配制时一定要以
供油站管路相匹配,回油管路配制时一定要以润滑油
站回油管路处相匹配。
2.每个润滑点进油口必须加阀门并加带活接头,便于故
障检修及油量调节。
3.安装单位根据现场布置进行配管,配管各焊接、连接
接头部位不能焊死,只能点焊连接。
4.配管完毕后,做好标记。
之后拆解油管。
5.对单根管路进行酸洗、钝化、防锈等处理(乙方可以
外委专业清洗厂家进行处理)。
6.每个系统全部油管配齐清洗完毕后,放置于现场干净
平整处,进行安装,安装过程中如遇停工等现象,对
接头开口处必须进行有效封堵防护,防止异物进入。
7.连接完毕后进行焊接同样要求CO2气体保护焊或氩弧
焊。
并开坡口处理。
8.回油管道角度要求:在角10~15°以上(总之回油越畅
快越好)。
安装时请给予考虑横、平、竖、直及角度,
既美观又实用。
9.全部管路安装完毕后,进行串油清洗,串油原则为进
回油短封点必须在管路的最末稍,且短接点必须加200目过滤网。
润滑油系统设备管道安装作业程序方法和内容一、润滑油系统设备1.润滑油箱/储油罐:用于储存润滑油。
2.润滑油泵:用于将润滑油从储油罐输送至需要润滑的设备。
3.润滑油冷却器:用于降低润滑油的温度,防止润滑油在使用过程中过热。
4.润滑油过滤器:用于过滤润滑油中的杂质,保证润滑油的质量。
5.润滑油分配器:用于将润滑油平均分配到需要润滑的设备上。
二、管道安装作业程序1.确定润滑油系统的布置和安装位置,并制定相应的平面布置图。
2.准备好所需的材料和工具,包括润滑油管道、支架、连接件、密封材料、焊接设备等。
3.进行管道的预热和热处理,确保管道的质量和可靠性。
4.根据平面布置图,进行管道支架的安装,并确保支架的牢固和稳定。
5.进行管道的连接,可采用焊接、螺纹连接、法兰连接等方式,根据具体情况选择合适的连接方式。
6.安装润滑油设备,包括润滑油泵、润滑油冷却器、润滑油过滤器等,确保设备的正确安装和连接。
7.进行管道的测试,包括压力测试、泄漏测试等,确保管道的安全性和可靠性。
8.进行润滑油系统的调试和试运行,检查系统的工作情况和性能。
9.进行润滑油系统的运行和维护,包括定期更换润滑油、清洗润滑油系统等。
三、管道安装的注意事项1.根据润滑油系统的使用要求,选择合适的材料和规格的管道和连接件,确保管道的质量和可靠性。
2.清洁管道安装场地,防止杂质进入管道,影响润滑油的质量。
3.管道的布置应符合工程的设计要求,管道的长度、弯头、支架等位置要合理规划。
4.管道的连接应采用适当的连接方式,焊接时要保证焊接质量和焊缝的可靠性。
5.在管道的连接处和接头处进行密封处理,确保管道的密封性和防漏性。
6.安装润滑油设备时,要确保设备的正确安装和连接,防止振动和松动现象的发生。
7.进行管道的测试和试运行时,要确保工艺和安全要求的满足,及时发现并排除问题。
8.进行润滑油系统的运行和维护时,要按照规定的操作步骤进行,定期检查和维护设备。
总结:润滑油系统设备、管道安装作业程序、方法和内容主要包括润滑油系统设备的选型和安装位置确定、管道的安装和连接、设备的安装和连接、管道的测试和试运行、润滑油系统的运行和维护等。
1号机油系统设备及管道安装作业指导书1.工程概况润滑油系统简介山西国金一期2×350MW煤矸石发电供热工程#1机组安装汽轮机润滑油系统采用主油泵—油涡轮供油方式。
主油泵由汽轮机主轴直接驱动,其出口压力驱动油涡轮投入工作。
润滑油系统主要用于向汽轮发电机组各轴承提供润滑油;向保安布套供油,为顶轴装置油泵提供充足的油源,为汽轮发电机组转子联轴器提供冷却油。
系统工质为ISO VG32汽轮机油。
该系统主要由主油泵、集装油箱、油涡轮、事故油泵、启动油泵、辅助油泵、冷油器、切换阀、低润滑油压遮断器、排烟分离器、顶轴装置、油烟分离器、单双舌止回阀、套装油管路、油位指示器及连接管道,监视仪表等设备构成。
为了方便运行和监视油系统大部分设备集中在一起布置在油箱内。
滑油系统管道包括:汽轮机本体以及给水泵汽轮机润滑油管道、顶轴油管道、事故放油管道、排油烟管道、润滑油净化管道及贮油箱管道。
其中汽轮机本体润滑油管道及顶轴油管道采用套装结构。
套装油管路是将高压油管路布置在低压回油管内的汽轮机供油回油组合式油管路,将各种压力油从集装油箱输往轴承箱及其它用油设备和系统;将轴承回油及其它用油设备和系统的排油输回到集装油箱。
套装油管路为一根大管内套若干根小管道的结构,小管道输送高压油、润滑油、主油泵吸入油,大、小管道之间的空间则作为回油管道。
这样,既能防止高压油泄露,增加机组运行的安全性,又能减少管道所占的空间,使管道布置简单、整齐。
主机润滑油套装管路分为两路:一路为去前轴承箱的套装油管路,另一路为去后轴承箱及发电机轴承的套装油管路。
顶轴油管也采用套管结构,各顶轴油管从润滑油母管进到各轴承箱。
套装油管路主要由管道接头、套管、弯管组、分叉套管、接圈等零部件组成,在制造厂内已将其分段做好,在现场需要进行组装。
套装油管路中的小管道采用不交叉的排置形式,增加了套装油管的安全可靠性,保证了套装油管路的制造质量,并有利于安装。
主要设备的特性参数及简介:集装油箱温度:65℃净重:20t运行容积:m3 最大运行容积:35 m3冷油器YL-400冷却面积:400m2设计压力冷却水量:400m3/h 出口油温:45℃油量:210m3/h 冷却水温:35℃安装前水侧、油侧做严密性试验,打压至,维持30min不变。
切换阀公称直径:250mm 工作压力:最大工作温度:≤80℃电加热器总共安装有6个电加热器,总功率为60KW,电压AC 220V。
若机组启动前,油温低于20℃,则开启电加热器,待油温升至35℃时,则关闭电加热器。
油涡轮该设备以主油泵出口油为动力油驱动升压泵向主油泵供油,动力油做功压力降低后向轴承等设备提供润滑油。
调节油涡轮的节流阀、旁通阀和溢油阀,使主油泵抽吸油压力在之间,保证轴承进油管处的压力在。
辅助油泵该油泵在汽轮机组启动、停机及事故工况时向系统提供润滑油,其主要参数为:设计扬程:额定流量:4685 L/min电机功率:55KW 额定电压:AC380V事故油泵该油泵在辅助油泵无法满足系统需要或交流电失去的情况下使用,提供保证机组顺利停机所需的润滑油。
其主要参数如下:设计扬程:额定流量:3820 L/min电机功率:30KW 额定电压:DC220V启动油泵该油泵用于机组启动或停机过程中或在甩负荷时,向主油泵供油。
其主要参数如下:设计扬程:额定流量:6300 L/min电机功率:45KW 额定电压:AC380V抗燃油系统简介:抗燃油系统是汽轮机调节保安部套的重要组成部分。
抗燃油装置工作原理是由交流马达驱动高压柱塞泵,通过滤网由泵将油箱中的抗燃油吸入,从油泵出口的油通过滤油器流入高压蓄能器和该蓄能器连接的高压油母管,将高压抗燃油送到各执行机构和高压遮断系统。
2. 编制依据厂供的安装图纸及有关技术资料。
山西省电力勘测设计院提供的油系统安装图。
《电力建设施工及验收技术规范》汽轮机组篇(2012版)《电力建设施工质量验收及评价规程》第3部分:汽轮发电机组DL/T —2009《电力建设施工质量验收及评价规程》(第7部分:焊接)《火力发电厂焊接技术规程》DL/T869-2012《电力建设施工质量及验收评价规程》第5部分:管道及系统DL/T —2009《电力建设施工及验收技术规范管道篇》(2012年版)《工程建设标准强制性条文》电力工程部分(2011年版)《电力建设安全工作规程》第一部分:火力发电厂(DL ——2002)业主、监理公司、项目部等提供的有关施工中安装质量、安全、调试等的文件。
3. 施工条件准备技术准备会同设计院、监理、业主、项目部做好图纸会审工作,编制施工作业指导书。
组织参与施工的有关人员认真学习施工技术、工艺、施工规范及安全防范措施;参加安全质量培训。
施工前要作好技术交底,对将可能发生的技术、质量、安全等方面的问题进行预先分析,做出可靠的防范措施,并有施工人员签字记录。
带领所有参加施工的人员一起熟悉图纸,了解系统,熟悉现场施工环境,对整个工程做统一布署。
焊工、起重工等特殊工种必须做到持操作证上岗。
施工工器具及施工材料准备施工工器具准备:施工材料准备:12080施工人员准备项目负责人:高旭东生产负责人:韩素宏技术员:连帅琼安全员:陈迎春质量员:朱全喜施工负责人:马志勇施工人员:15人特殊工种人员:6人设备、材料准备及进厂检验设备进场及时进行开箱检验,确保设备数量及规格符合图纸要求。
认真检查设备、材料外观,不得有重大的质量缺陷。
相关的设备说明书、产品质量合格证和产品性能检测报告等随机文件要齐全。
露天存放的设备及厂家供货的管材必须有可靠的防雨、防尘措施。
及时调拨施工所需的管材、管件和管道支吊架,做好材料入场检验和跟踪工作。
施工机械:4.具体施工步骤及要求工艺流程:油系统设备安装设备基础验收, 基础纵横中心线偏差不大于10mm ,标高偏差不大于±10mm ,螺栓孔中心偏差不大于5mm ,螺孔壁垂直度偏差不大于m 。
将基础表面进行凿毛处理,凿去混凝土基础表面的浮浆,以便于设备基础二次灌浆时水泥浆能更好地附着。
在进行基础二次灌浆时必须提前24小时对基础表面进行浸润。
与混凝土表面相接触的所有设备表面必须清理干净,认真清除锈蚀、油污、油漆或其它杂物。
混凝土垫块配置安装,安装要确保垫块和基础表面粘接密实。
设备就位并通过调整临时垫铁使设备在各个方向均保持水平。
设备基础二次浇灌。
油箱进场前需进行24小时灌水试验,灌水高度为油箱最高油位。
(见厂家合格证) 油管道安装根据设备到货情况及现场环境,油管道安装要先把两路套装油管路母管(包括套管内顶轴油管路)安装,然后安装进入各轴承及顶轴油的润滑油管路。
如果工期紧,套装油管路与油净化管路、事故放油管、排油烟管可以同时进行;抗燃油管路、给水泵汽轮机油管路根据设备的安装情况进行。
套装油管路的安装在安装之前对所有套装油管路进行验收。
所有管口密封封口,避免赃物进入管内。
套装油管路焊接应避免焊渣等杂物掉入管内,若有杂物掉进应及时清除。
套装油管安装时,应保证套管与内管的相对位置,并逐段检查,以保证首尾衔接完好。
装焊时应先将前套管及各轴承套管安装完毕,再从各接口向母管接装。
各管组间联接为套接,可利用接管调整轴向位置。
外管重叠长度不小于25mm ,内管重叠长度不小于10mm 。
设备进场及开箱检验 设备就位、找正及基础二次灌浆 施工材料准备油管道施工厂供套装油管路验收及数量清点管道施工完毕,具备油循环条件母管所示标高必须保证,各支管标高可根据实际情况适当调整。
但调整后的油管必须保证方向由管口向母管方向倾斜1%-3%。
所有现场焊接焊缝应做着色检查。
抗燃油管道安装。
下料应使用锯弓,不得使用切割机或砂轮机,对口焊接前要用蘸有无水酒精的白绸布清理干净,再用干白绸布清理检查,焊接时要采取充氩措施。
油管道坡度的要求:所有抗燃油管道都应向抗燃油箱有不小于1%的坡度。
其它管路安装及其注意事项根据图纸要求尺寸和实际位置,先对管材下料并打磨出坡口,管口内外表面打磨光滑露出金属光泽。
用白布将下好料的管内壁拉干净,管口处用临时封堵封好。
清理干净的油管道吊至安装位置固定对好口后点焊。
对好的焊口用氩弧焊焊接,焊完后拆去临时堵头,再配制下一根油管道。
焊接时要采取充氩措施。
对于现场配制的三通,三通挖制好后应用白布重新清理后再焊接;对于法兰,将焊口处清理干净,里外焊口焊完后再重新清理;对于弯头则与油管道相同。
对于与油动机、前轴承箱附近的抗燃油管道考虑到热膨胀的需要,第一个弯曲段直管要尽可能的长,一般不宜小于500mm长。
切割管子时,小管径管道全部用砂轮切割机进行切割,大管径管道用磁力切割机进行切割,但切割时应留出打磨余量。
对于抗燃油、顶轴油管道要集中布置,各管道支架最大间距不得大于2米,对抗燃油管道要使用厂家提供的支架,对于其它小口径管路,管道和支架之间要垫不锈钢垫片。
打磨管口时,要将管口内壁打磨光滑。
打磨管口时,在管口内壁处用白布塞口,以防污染管道内壁,切记管道安装时一定要把白布取出。
在管道对口之前,应先检查管道内壁有无异物及是否干净。
管道、管件等对口时,应保证有均匀的2mm的间隙。
配制法兰时不得损坏法兰结合面。
安装阀门时,应先检查阀门的开关灵活性、严密性及方向,并将阀门口处的临时堵头拆去。
配制油管的同时,通知热控专业人员在油管上取样的管口开好,管座焊好,并将管座临时封闭好。
配制油管时,需将进行油循环冲洗时的临时管道接口预留好。
油管道焊接全部采用氩弧焊接,所有的焊口应尽量在安装位置上焊接,特殊情况下不能焊接的地方,应将能焊接的部分全部焊完后,并确保不再发生变形的情况下,可以拆开此部分管道进行焊接。
油管的配制与接口的焊接应同时进行,油管的配制与支吊架的配制应同时进行。
法兰连接时,应检查法兰结合面平整光滑,无纵向沟槽,所加耐油石棉垫不得倾斜,拧紧螺栓时应对称紧固,用力要均匀。
油管与设备对口、油管与油管对口时,应处于自由状态。
小管径油管道与大管径的其它管道相交错时,等大管径的管道配制安装完后再进行小管径油管道的配制安装。
暂时不能配制的油管道,管口要及时封闭严密。
在同一轴线上的油管道应同时配制安装。
对于小管径油管道的拐弯处(无热压弯头时)应用手动煨弯机煨制所需要的弯头。
小管径管道施工前先进行二次设计。
5. 质量保证措施开工前组织施工人员认真熟悉图纸并认真学习相关规范及标准,对所有施工人员进行详细的技术交底,施工过程中严格按照图纸要求进行施工。
特殊工种操作人员施工前对其进行考核,知其确有该项操作能力后,方可持证上岗。
为保证施工测量的精确度,施工前应对所有量具进行校验,由职能部门标识后方可使用,并定期复检、记录。
严格按照规定的施工工序进行施工,前一道施工工序没有完成不得进行下道工序的施工,同时要严格执行各级验收制度。
