眼镜定配工高级实操课件

  • 格式：pptx
  • 大小：4.49 MB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

(岗位分析)眼镜定配工国家职业手册讲义

(岗位分析)眼镜定配工国家职业手册讲义

（岗位分析）眼镜定配工国家职业手册讲义眼镜定配工国家职业标准1．职业简介1．1职业名称眼镜定配工。

1．2职业定义操作光学加工机械设备，进行眼镜研磨、加工和维修的人员。

1．3职业资格等级本职业资格共分四级，分别为初级(国家职业资格五级)、中级(国家职业资格四级)、高级(国家职业资格三级)、技师(国家职业资格二级)。

1．4职业环境室内。

1．5职业能力特征有壹定的分析、判断和计算能力，形体感、空间感强，手指、手臂灵活。

1．6基本文化程度初中毕业。

1．7培训要求1．7．1培训期限全日制职业学校教育；根据培养目标和教学计划确定晋级培训期限：初级不少于200标准学时；中级不少于300标准学时；高级不少于400标准学时；技师、高级技师各不少于壹个月继续教育。

1．7．2培训教师培训初、中级的教师应取得高级之上资格证书或具有相应专业中、高级职称的专业技术人员；培训高级的教师应具有高级技师职业资格或具有中、高级职称的专业技术人员；培训技师的教师应取得高级技师职业资格满壹年或具有高级职称的专业技术人员。

培训高级技师的教师应取得高级技师职业资格满俩年或具有高级职称的专业技术人员。

1.7.3培训场地设备教室、加工制作场所和加工制作设备。

1.8鉴定要求1.8.1适用对象从事或准备从事眼镜定配工工作的人员。

1.8.2申报条件初级应具备下列条件之壹：（1）经本职业初级正规培训达规定学时，且取得毕（结）业证书。

（2）于本职业连续见习俩年之上。

（3）本职业学徒期满。

中级应具备下列条件之壹：（1）取得本职业初级职业资格证书后，连续从事本职业工作3年之上，经本职业中级正规培训达规定标准学时，且取得毕（结）业证书。

（2）取得本职业初级职业资格证书后，于连续从事本职业5年之上。

（3）连续从事本职业6年之上。

（4）取得经劳动保障行政部门审核认定的，以中级技能为培养目标的中等之上职业学校本专业毕业证书。

高级应具备下列条件之壹：（1）取得本职业中级职业资格证书后，连续从事本职业工作3年之上，经高级正规培训达规定标准学时，且取得毕（结）业证书。

《眼镜定配工教程》课件

《眼镜定配工教程》课件
《眼镜定配工教程》ppt课件
目录
• 眼镜定配工概述 • 眼镜定配基础知识 • 眼镜定配技能 • 眼镜定配流程 • 眼镜定配安全与环保
01
眼镜定配工概述
眼镜定配工的定义
01
02
眼镜定配工是指专门从事眼镜定配工作的人员，他们具备专业的眼镜 定配技能和知识，能够根据客户的需求和眼部情况，为其选择合适的 眼镜并进行精确的定配。
此外，眼镜定配工还需要不断学习和掌握新的技术和知识，以适应不断变化的客户 需求和市场环境。
眼镜定配工的职业发展
随着人们对于视觉健康的需求不 断增加，眼镜定配工的职业前景
越来越广阔。
眼镜定配工可以通过不断学习和 实践提高自己的技能和知识水平 ，从而在职业上取得更好的发展
。
此外，随着科技的不断发展，眼 镜定配工也需要不断适应新的技 术和设备，以提升自己的工作效
眼镜加工基础知识
眼镜加工设备
介绍各种眼镜加工设备及 其功能和使用方法。
眼镜加工流程
从测量、磨边、抛光到装 配等加工流程的详细介绍 。
眼镜加工技巧
介绍各种加工技巧和注意 事项，提高加工精度和效 率。
03
眼镜定配技能
验光技能
01
总结词
02
详细描述
验光是眼镜定配工的基本技能之一，要求熟练掌握各种验光设备的使 用和操作流程。
眼镜定配环保知识
废弃物分类与处理
介绍了眼镜定配过程中产生的废弃物如何进行分类和合理处理， 以降低对环境的影响。
节能减排措施
提供了在眼镜定配过程中实施节能减排的具体方法，如优化加工流 程、使用环保材料等。
环保法律法规与标准
列举了与眼镜定配行业相关的环保法律法规和标准，强调遵守相关 规定的重要性。

眼镜定配工高级理论课件.ppt

眼镜定配工高级理论课件.ppt
3
? 2、镜圈调整钳－－调整镜圈的面弯或形状
4
? 3、鼻梁调整钳－－调整鼻梁前后及上下的弧度
5
? 4、镜腿倾角调整钳－－调整镜腿垂直倾角角度
6
? 5、无框调整夹持钳－－调整打孔架辅助夹持作用，使调整的力量作 用于螺丝，避免镜片受力损伤
7
? 6、镊子－－维修时，夹持螺丝或零件使用
8
? 7、加热器－－加热镜架用
?眼镜架规格尺寸的表示方法
1、方框法表示镜架的规格尺寸:标有“□”记号时表示采用方框法。如56□14140表示采用方框法,镜框尺寸56mm,鼻梁尺寸14mm,镜腿长度140mm,我国大部分 镜架采用方框法来表示。
17
? 2、基准线法表示镜架的规格尺寸:基准线法是指在镜框内缘(即左右眼镜片外 形)的最高点和最低点做水平切线,取其垂直方向上的等分线为中心点再做水 平切线的平行连线(即通过左右眼镜片几何中心的连线)作为基准线,进口镜架 或一些高档镜架多采用基准线法来表示
? 6、渐进多焦点眼镜的首次推出:20世纪50年代法国工程师梅特纳兹国际视光 学大会上推出
? 7、双光眼镜的缺点:双焦点眼镜片俗称双光眼镜,是两种折射率的玻璃粘合或 熔合而成的,分有形双光和无形双光眼镜 ,缺点:一种为粘合式,在大镜片下部 贴上一个不同度数的小片,小片界面清楚,影响视线,且容易脱落;另一种是一 线双光镜片,在坯料上磨出两种不同的屈光度,中间有一条横线界面,影响视线
(2)近视眼远点在眼前有限处（称短视眼因为这种眼只能看近不能看远 ,需要配戴 凹透镜来看清东西,矫正视力）;
(3)远视眼远点在眼后,为虚性的（用凸透镜矫正远视。轻度的远视,通过晶体的 调节,主观感觉不明显)。
27
28
七、分析处方

眼镜定配工

眼镜定配工

眼镜定配工1.职业概况1.1 职业名称眼镜定配工。

1.2 职业定义根据验光处方开具配镜订单,使用加工机械设备进行眼镜的配装和维修的人员。

1.3 职业等级本职业共设四个等级,分别为:初级(国家职业资格五级)、中级(国家职业资格四级)、高级(国家职业资格三级)、技师(国家职业资格二级)。

1.4 职业环境室内、常温。

1.5 职业能力特征具有一定的分析、判断和计算能力,色觉感、空间感强,手指、手臂灵活。

1.6 基本文化程度初中毕业。

1.7 培训要求1.7.1 培训期限全日制职业学校教育,根据其培养目标和教学计划确定。

晋级培训期限:初级不少于300标准学时;中级不少于240标准学时;高级不少于220标准学时;技师不少于200标准学时。

1.7.2 培训教师培训初级、中级人员的教师应具有本职业高级职业资格证书或相关专业中级及以上专业技术职务任职资格;培训高级人员的教师应具有本职业技师职业资格证书或相关专业中级以上专业技术职务任职资格;培训技师的教师应具有本职业技师职业资格证书2年以上或相关专业高级专业技术职务任职资格。

1.7.3 培训场地设备满足电化教学需要的标准教室和具有相应加工制作设备的实训场地。

1.8 鉴定要求1.8.1 适用对象从事或准备从事本职业的人员。

1.8.2 申报条件——初级(具备以下条件之一者)(1)经本职业初级正规培训达规定标准学时数,并取得结业证书。

(2)在本职业连续见习工作2年以上。

(3)本职业学徒期满。

——中级(具备以下条件之一者)(1)取得本职业初级职业资格证书后,连续从事本职业工作3年以上,经本职业中级正规培训达规定标准学时数,并取得结业证书。

(2)取得本职业初级职业资格证书后,连续从事本职业工作5年以上。

(3)连续从事本职业工作7年以上。

(4)取得经劳动和社会保障行政部门审核认定的、以中级技能为培养目标的中等以上职业学校本职业(专业)毕业证书。

——高级(具备以下条件之一者)(1)取得本职业中级职业资格证书后,连续从事本职业工作4年以上,经本职业高级正规培训达规定标准学时数,并取得结业证书。

全框眼镜的定配—确定加工中心

全框眼镜的定配—确定加工中心

二、中心仪（layout blocker）的结构
不同品牌型号的半自动磨边机，其配套的中心仪不同，但主体 结构基本相同，均由1-机座、2-视窗、3-刻度面板、4-吸盘座、 5-压杆、照明灯等组成。
二、中心仪（layout blocker）的结构
依视路半自动磨边机配套中心仪的具体结构：
1机座；2视窗；3中线调节螺丝；4电源插座；5机盖；6压杆； 7护圈；8照明灯；9吸盘座；10定位销；11刻度面板； 12包角调节螺丝；13电源开关。
中心仪移心上盘的操作：
⑦ 通过视窗观察，确认模板的大小是否在未切割镜片边缘之 内，且满足与镜片边缘最小距离≥2mm，否则需调换镜片直 径系列。
R
三、单光镜片single vision lens中心仪移心上盘
中心仪移心上盘的操作：
⑧ 分清吸盘方向，定位孔与定位针对齐，将吸盘装入吸盘座。 ⑨ 操作压杆，将吸盘座连同吸盘转至中心位置，一手扶住镜片
① 完成移心量的计算
三、单光镜片single vision lens中心仪移心上盘
中心仪移心上盘的操作(以远用单光眼镜、内移2mm、上移2mm为例)：
① 打开中心仪电源开关，照明灯亮，照亮视窗。 ② 操作压杆，将吸盘架转至左侧位置。 ③ 将标准模板（右眼）嵌装入中心仪刻度面板的定位销中。
R
三、单光镜片single vision lens中心仪移心上盘
三、单光镜片single vision lens中心仪移心上盘
❖训练： 某顾客定配一副单光远用眼镜，PD=64mm，所 选镜架规格为52□17， 镜圈垂直高度32mm（垂 直方向需移心Y=2mm），半自动磨边机加工，试 使用中心仪完成对左、右眼镜片的移心上盘。
三、单光镜片single vision lens中心仪移心上盘

(参考课件)眼镜定配工教程

(参考课件)眼镜定配工教程
13
二、测瞳距
瞳距PD—一般指远用瞳距，即眼睛视远时 两眼瞳孔之间的距离，
双眼瞳距与单眼瞳距 近用瞳距与远用瞳距
14
15
瞳距仪
16
三、镜架中心距
使用瞳距尺测量镜架几何中心距时，一定 要以镜圈水平中心线为基准。
测量镜架几何中心水平距，是配装加工水 平移心的重要参数。
测量镜架几何中心水平距可沿镜圈水平线， 从右眼镜圈鼻侧内缘开始测量到左眼镜圈 颞侧内缘。
3
处方常用简略字与符号 PD Pupillary Distance 瞳距 P、 Pr Prism 三棱镜 △ Prism Diopter 棱镜度 Add Addition 追加 PL Plano 平光 、/ 联合 CL Contact lens 接触镜
4
处方常用简略字与符号 BI Base In 基底向内 BO Base Out 基底向外 BU Base Up 基底向上 BD Base Down 基底向下
移心的概念 ： 在配装加工眼镜时，为满足配戴者眼睛的视 线与镜片的光轴相一致的光学要求，一般 是以镜架几何中心为基准来决定镜片光学 中心的位置。当镜片光学中心位于镜架几 何中心外任何位置时，称为移心。
包括水平移心和垂直移心。
21
移心量的计算： 水平移心量的计算： 水平移心量X=（镜架几何中心水平距―瞳距）/2=
镜圈垂直高度之差值。 即 Y=H―h/2 当Y>0，即H>h/2时，向上方移动。 当Y<0，即H<h/2时，向下方移动。 当Y=0，即H=h/2时，无需移动。
25
镜圈的垂直高度为42mm，光学中心高度为 18mm，问垂直移心量是多少？向哪个方向 移动？
26

眼镜定配工

眼镜定配工






如用M来表示镜架几何中心水平距，也即从 右眼镜框鼻侧内缘开始到左眼镜框颞侧内 缘的距离为所测镜架的几何中心水平距。 M=2a+c， a为镜框水平距离的一半（一侧镜框的水平 边缘至镜框几何中心点的距离） c为鼻梁尺寸。



例题： 镜腿内侧标有56-18-135的标记，求镜架几 何中心水平距是多少？ 答案： M=2a+c=56+18=74 mm
远用瞳距 (FPD)与近 用瞳距 (NPD)关系 图
图 3-1-2
双眼瞳距，是指从右眼瞳孔中心到左眼瞳孔 中心之间的距离。 单眼瞳距，是指分别从右眼或左眼的瞳孔中 心到鼻梁中线之间的距离。 独眼、斜视眼者，尤其需配渐进多焦点镜片 者，需测量其单眼瞳距。
镜架几何中心水平距

镜架几何中心水平距是指从右眼镜框几何 中心点到左眼镜框几何中心点之间的距离， 即为镜框几何形状水平距离上的二分之一 点。 因为镜架鼻梁的尺寸是一定的，便可测得 镜架几何中心水平距。
图 3-1-1
瞳距根据各种分类方法可分为： 1、根据用途分：远用瞳距，近用瞳距 2、根据形式分：双眼瞳距，单眼瞳距
远用瞳距(FPD),是指患者看远时的瞳距， 即指当两眼向无限远处平视时两眼瞳孔中 心间的距离。 近用瞳距(NPD),是指患者注视近处目标， 即眼前30~40cm阅读或近距离工作时瞳孔 中心间的距离。近用瞳距总要小于远用瞳 距。
三、检查镜片 根据配镜单上填写 的镜片品牌、型号、 度数去配镜片，并 进行镜片检查，检 查镜片是否有划伤、 暇疵、脱膜等。
四、制作模板 （此篇教学都是 以半自动磨边机 为例，以下皆同） 1、镜架上下左右 对称再紧固,开 启全框开模机
2、下模板、并用 锉刀修理模板粗 糙部分，以免划 伤镜框

拉丝眼镜的定配—开槽

拉丝眼镜的定配—开槽

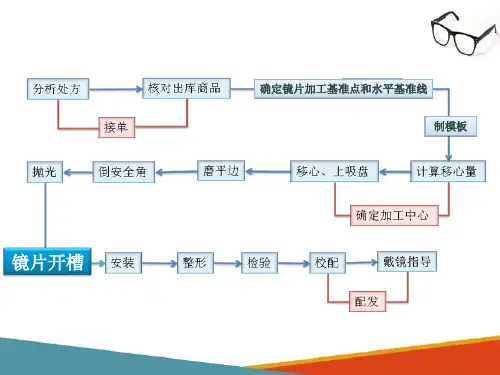

半自动磨边机定配一副拉丝眼镜的工艺流程：
确定镜片加工基准点和水平基准线 制模板
镜片开槽
学习情境二 拉丝眼镜的定配 任务9 开 槽
LOGO
学习目标
完成本单元的学习后，熟悉半框眼镜片开 槽的类型，掌握能根据镜片类型和屈光度 数确定镜片的开槽类型，掌握各种类型镜 片开槽的方法和操作，应会的镜片开槽知 识和技能需达到“眼镜定配工”中级国家 职业标准工种的要求。
中心槽设置操作中还可调整“中心槽”型的位 置，如果需要将槽的位置靠近镜片的后面，可 以顺时针转动调节旋钮；如果需要将槽的位置 靠近镜片的前面时，就应该逆时针转动调节旋 钮。
镜片开槽
开槽机的使用方法 2.设置槽型。 （2）前弧槽设置操作
前弧槽的设置操作步骤如下： ⅰ 提起调节台，将弹簧挂钩插入下面标有“F” 和“C” 的两个联结点孔中； ⅱ 放下调节台，移开中心销，使其悬空； ⅲ 将定位器旋到前导向臂位置。 注意：槽的位置与镜片前表面的距离
镜片开槽
开槽机的使用方法 1. 确定槽型。 根据镜片屈光类型、度数大小和镜片磨平边后边缘厚度等来确定镜片开
槽的类型。镜片槽型有三种，分别为：中心槽、前弧槽、后弧槽，如图 所示。中心槽适用于边缘厚度较小的薄镜片，如中度以下远视镜片或轻 度近视镜片；前弧槽适用于高度近视镜片、高度近视合并含高度散光镜 片，这样加工出来的镜片比较美观；后弧槽适用于高度远视镜片，这样 加工出来的镜片牢固性强且美观。
体内部安装有两台电动机，一台电动机用于带动机头结构 中镜片夹块转动，另一台电动机带动弧形件金刚石锯片切 割磨轮相对于镜片夹头反向快速转动，从而使固定在左右 夹头间的镜片平边上开出一定宽度和深度的沟槽。
镜片开槽
开槽机的结构原理 ➢ 镜片开槽机的结构基本相似，我们以NG-5自动镜片开槽机为例讲解，

眼镜定配工PPT课件

眼镜定配工PPT课件

.
37
四、近用瞳距的测量
（1）检查者与患者相隔40cm的距离正面对座 ，使两人的视线保持在同一高度。
（2）检查者用右手大拇指和食指拿着瞳距尺 或直尺，其余手指靠在患者的脸颊上，然 后将瞳距尺放在鼻梁最低点处，并顺着鼻 梁角度略为倾斜。
.
38
（3）检查者闭上右眼，令患者两眼注视左 眼，用左眼注视将瞳距尺的“零位”对准 患者右眼的瞳孔中心。
第二步 打开电源开关，将瞳距仪的额部和鼻 梁部放置在患者的前额和鼻梁处。
.
24
第三步 嘱患者注视里面绿色光亮视
标 ， 检查者通过观察窗观察到患眼瞳 孔上的反射亮点，然后分别移动左右 PD可调键使PD指针各自与两眼的角 膜反射亮点对齐。
.
25
第四步 读取数值显示窗所显示的数值。其 R值表示从鼻梁中心至右眼瞳孔中心之间的 距离，代表右眼瞳距；L值表示从鼻梁中心 至左眼瞳孔中心之间的距离，代表左眼瞳 距。中间所表示的数值代表两眼瞳孔之间 的距离，即两眼瞳距。单位为mm。
因为镜架鼻梁的尺寸是一定的，便可测得 镜架几何中心水平距。
.
14
如用M来表示镜架几何中心水平距，也即从 右眼镜框鼻侧内缘开始到左眼镜框颞侧内 缘的距离为所测镜架的几何中心水平距。
M=2a+c，
a为镜框水平距离的一半（一侧镜框的水平 边缘至镜框几何中心点的距离）
c为鼻梁尺寸。
.
15
பைடு நூலகம் .
16
.
7
.
8
远用瞳距(FPD),是指患者看远时的瞳距 ，即指当两眼向无限远处平视时两眼瞳孔 中心间的距离。
近用瞳距(NPD),是指患者注视近处目标 ，即眼前30~40cm阅读或近距离工作时瞳 孔中心间的距离。近用瞳距总要小于远用 瞳距。

打孔眼镜的定配—打孔

打孔眼镜的定配—打孔
3.用镜片边缘抵住垫片，调节镜片位置尺寸盘，使钻头正好对准镜片 上的点标记。
4.用手抓住镜片，保持其水平。将手放在手托上。转动手托下面的螺 栓，调节手托高度。
5. 按下手柄，先在镜片的点标记上轻轻钻一小孔，然后检查小孔的 位置是否正确，并进行修正至钻孔位置正确。
6.钻孔位置调整好后，打开开关，按下手柄，进行钻孔。 7.钻孔后，根据需要还要进行扩孔。转动扩孔调节器螺旋，使调节器
四、打孔机使用注意事项
❖ 9.打孔机使用一段时间后，随着钻头的磨损需对钻头进行更换，更换步 骤如下： （1）打开电机盖。 （2）扁嘴钳夹住钻头。转动电机手柄，旋出钻头。 （3）按上述步骤反方向进行，装上钻头。 如果前钻头长时间使用后变钝时，可用钻头筒套住钻头，在磨刀石上 进行磨削，使之锋利。
❖ 10.如果工作中需要对普通树脂片（CR-39）和太空片进行钻孔，可以更 换钻头为扭纹钻头（在打孔机附件中有扭纹钻头）。操作步骤如下： （1）按照“更换钻头”的步骤取出上下钻头。 （2）将扭纹钻头套筒（TD-160）装在钻头卡盘上，把镜片托坐（TD161）装在下钻头卡盘上。 （3）将扭纹钻头（TD-162）装到套筒上，调节扭纹钻头高度。钻头在 手柄完全按下时与镜片托座之间的距离为1.0mm左右，拧紧螺丝。
五、目前市场上打孔机的品牌及其特点
❖ 目前市场上的打孔机品牌主要有EHSY西域品质提供的LD-5 打孔机与XJ-9型打孔机、台州郎驰眼镜设备有限公司生产 的TC-7镜片打孔机、浙江瑞安市博览光学仪器厂生产的镜 片打孔机等一些国内品牌，此外还有法国生产的Briot“百 里奥”DM-5镜片打孔机机等一些国外品牌。孔径参数为 0.8mm～2.8mm 和1.5mm～2.5mm 不等。
1.钻头：上下钻头相同且相对，可上下同时对镜片钻孔。 2.扩孔针：高精度钻孔，范围从0.8mm到2.8mm。刻度增加量为0.2mm。 3.扩孔调节器 4.开关：开关向后拨，钻头与扩孔针转动，松开则停止。开关向前拨，钻头与扩

OK《高级眼镜验光员》实操内容

OK《高级眼镜验光员》实操内容

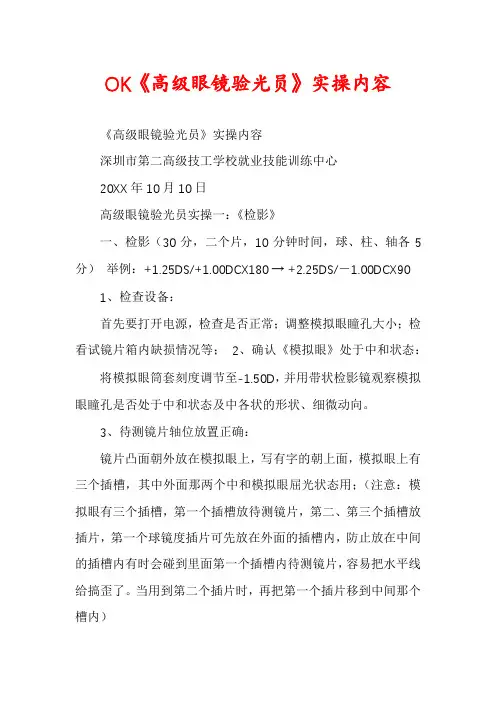

OK《高级眼镜验光员》实操内容《高级眼镜验光员》实操内容深圳市第二高级技工学校就业技能训练中心20XX年10月10日高级眼镜验光员实操一：《检影》一、检影（30分，二个片，10分钟时间，球、柱、轴各5分）举例：+1.25DS/+1.00DCX180 → +2.25DS/－1.00DCX901、检查设备：首先要打开电源，检查是否正常；调整模拟眼瞳孔大小；检看试镜片箱内缺损情况等；2、确认《模拟眼》处于中和状态：将模拟眼筒套刻度调节至-1.50D，并用带状检影镜观察模拟眼瞳孔是否处于中和状态及中各状的形状、细微动向。

3、待测镜片轴位放置正确：镜片凸面朝外放在模拟眼上，写有字的朝上面，模拟眼上有三个插槽，其中外面那两个中和模拟眼屈光状态用；（注意：模拟眼有三个插槽，第一个插槽放待测镜片，第二、第三个插槽放插片，第一个球镜度插片可先放在外面的插槽内，防止放在中间的插槽内有时会碰到里面第一个插槽内待测镜片，容易把水平线给搞歪了。

当用到第二个插片时，再把第一个插片移到中间那个槽内）4、四个方向观察轴位：45度，90度，135度，180度四个方向进行平移观察轴位；1.251.251.002.251.25+5、通过破裂现象找到轴位：如果球镜度为0，比较容易找到轴位，可见破裂现象；如果球镜度高，就要用四个方法找轴位，1）、先将检影镜光带调整为垂直状态，左右摆动检影镜观察光带与轴位状态（图A）；2）、把光带左右各施转45度，瞳孔里面的光带跟着检影镜光带旋转，排除光带没有与轴位重合后（图B、图C）；加正镜片±0.50DS或±1.00DS后，使得一条子午线顺动，另一条逆动的情况下才能找到轴，光带与轴位不同步，旋转一圈观察，找到轴位，假如轴位在30度；调整光带与轴位平行，拉细光带在瞳孔的中间位置（图D），精确地读出此时轴位度数；图C6、中和球镜：球镜在与轴位相垂直的30+90=120度方向，转动光带调到120度方向(图E)，看动向，F）7、中和柱镜：施转光带退回90度，与轴位30度重合，用球镜片替代柱镜片中和柱镜，看动向，如顺动加正镜片，直到中和状态为止，记录球镜替代柱镜片度数（图G、图H）；图E1)检影暗淡原因：1）镜片多，亮度减弱；2）镜片不干净。

眼镜定配工高级实操 ppt课件

眼镜定配工高级实操 ppt课件

PPT课件
12
托叶左右对称
PPT课件
13
三、整形标准
（一）、整形调整的顺序 先面、鼻梁、镜圈、鼻托、桩头、镜腿、脚套的顺序进行（面、线、点 顺序）
PPT课件
14
（二）、整形必须达到的指标 1、镜架镜面角170～180度
PPT课件
15
2、左右镜圈前倾角一致,约为8～15度
PPT课件
16
3、镜腿外张角相等,约为80～95度夹角
PPT课件
21
（四）、鼻托调整—使左右鼻托对称,高度、角度及上下位置适中
PPT课件
22
（五）、调整铰链螺丝松紧度,交替开合镜腿,即可以保持镜腿顺利开合, 又有微小的阻力感,在镜腿张开的情况下,左右轻轻晃动镜架时,镜腿仍保 持原位
PPT课件
23
（六）、调整重点:镜面、镜腿外张角、镜身倾斜角、弯点长、镜腿垂长 部垂内角和垂俯角的调整（张开镜腿平放四点接触平面,合拢镜腿,相互 平行相叠,或者仅有极小的夹角）
眼镜定配工（高级）
实操知识
PPT课件
1
考试要求和注意事项
1、眼镜的装配：全框:30分钟、无框：40分钟，（分值：50分） 要求：无框镜架安装一副散光镜片（镜片形状有多个形状）
金属镜架安装渐进多焦点镜片（手工画上标记线PD\PH） 金属镜架安装双光镜片 注意事项：光心和轴线、形状、对称、边缘的质量、安装的质量、镜架的调整 2、眼镜的样配：单光、双光眼镜、多焦点眼镜（时间：15分钟，分值：30分） 要求：无框镜架装双光镜片一副（镜片有带散光的双光镜、平顶双光、一线双光 、圆顶双光等） 全框镜架装渐进镜片一副（要求:将眼镜调整好,并测出远用和近用瞳距） 注意事项：镜眼距离（12-14厘米）、倾斜角度（8～15度）、光心和散光轴位、 鼻托对称的问题，镜架的松紧度、两角的平行度、垂府角和垂内角 3、眼镜的修理：全框（时间：10分钟，分值：20分） 要求：金属全框架、吊丝金属架、全框钢丝架、无框镜架等（要求：将缺漏零件 修理好，将镜架调整成平正稳状态） 注意事项：镜架零件的装配、镜片的装配

《眼镜的校配》PPT课件

《眼镜的校配》PPT课件

精选ppt
24
练习题
1．何谓合 格眼镜?舒适眼 镜?它们的区别 是什么？
2．眼镜在 脸上位置合适 的标准是什 么?
3．眼镜位 置过高、过低 的原因是什么?
4．镜框水 于倾斜的原因 有哪些？
精选ppt
25
5．眼镜向 一边偏移的原 因是什么？
6．在操作 中，应从哪些 方面考虑，保 证合适的镜眼 距?
精选ppt
43
(2)用加热方法，增 大或减小外张角
①用烘热器对镜架 桩头加热，使其软 化。 ②增大外张角:一手 持架，另一手握镜 腿，慢慢向外扳开 所需角度。
精选ppt
18
眼镜框向一边偏移
(1)检查方法:一 般根据左右鼻侧 镜框边与鼻梁 中心线的距离是 否一致来判断。
（2)偏移的原因 分析: 主要原因:①左右 外张角大小不一 致。 ②鼻托位置发生 偏移。 ③左右镜脚弯点 不一致。
精选ppt
19
颞距过小、过大
(1)检查方法: 颞距过小时，眼镜 腿对颞部(太阳穴 附近)产生压迫， 有不舒服感觉，颞 距过大时，则镜架 在脸上固定不够稳 定，容易滑落。
精选ppt
5
2．佩戴舒服
(1)无视觉疲劳 ①配镜者视线与光 学中心重合。 ②正确的散光轴位、 棱镜基底方位。 ③像差少的镜片形 式。
(2)无压痛感 ①镜脚长度、弯 曲度与耳朵相配。 ②鼻托的间距、 角度与鼻梁骨相 配。 ③镜架的外张角、 镜脚的弯曲与头 型相配。 ④耳、鼻、颞部 无压痛
精选ppt
6
(6)禁止脚套不 加热弯曲，防 止脚套皲裂。 (7)各种金属材 料的回弹性能 相差较大，需 要操作者认真 体会，掌握规 律。
精选ppt
42
(二)校配塑料眼 镜架

全框眼镜的定配—制模板

全框眼镜的定配—制模板

三、全框眼镜半自动磨边机定配加工中制模板 （二）模板机制模板
4. 模板机的使用操作 （2）操作步骤
4）切割模板 ① 操纵手柄，扳到预备位置（ON）。 ② 把仿形扫描针嵌入镜圈沟槽内。 ③ 把操纵手柄扳到工作位置（CUT)。模板机开始工作，仿形扫描针 绕镜圈旋转一周约30秒钟，完成模板制作。 ④ 模板切割完毕后，把操纵手柄扳至停止位置（OFF）。
❖ 磨边时所比照的对象就称为模板。
二、制模板的方法
❖ 1.手工制模板： （1）用原镜架衬片（撑片）制作模板 （2）用硬纸板或塑料板（模板坯料）制作模板
❖ 2.模板机(pattern machine)制模板； ❖ 3.扫描仪扫描制作模板。
二、制样板的方法
❖ 适用手工磨边机全框眼镜定配制模板的方法： ①手工制模板：原镜架衬片（撑片）制作模板；硬纸板或塑料板
❖ 目前，用于镜片加工的磨边机器有三种类型：手工磨 边机(hand edge-grinder)、半自动磨边机(halfautomatic lens trim grinder )和全自动磨边机 (automatic lens trim grinder /3D patternless lens edging system ) 。三类机器 在对镜片磨边加工时均需要一个比照的对象，以使得 磨出来镜片的形状、尺寸与镜架的形状、尺寸一致。
4. 模板机的使用操作 （2）操作步骤
2）放置上方靠在前后定位板上。镜架工作台上有纵、横 坐标的刻度线，用来确定镜架的位置。
三、全框眼镜半自动磨边机定配加工中制模板 （二）模板机制模板
4. 模板机的使用操作 （2）操作步骤
2）放置镜架 ① 镜架垂直方向位置放置：
观察镜架工作台上的刻度， 当镜圈的上下边框所处的 纵向坐标刻度值相同时，说明镜架在垂直方向上已经居中。转动定 位板位置调节螺母，使定位板位置移动并轻触两镜圈上缘，则镜架的 纵向位置已调好，保证了基准线位于上下边框的中间。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
29
（三）、校配的具体操作如下 1.外张角、镜腿张开至极限位置时与两铰链轴线连接线之间的夹角, 一般约为90°～95°之间 2.颞距、两镜腿内侧距镜片背面25mm处的距离
30
3.倾斜角、镜片平面与垂线的夹角,也称前倾角,一般为8°～15° 4.身腿倾斜角、镜腿与镜片平面的法线的夹角,也称接头角 倾斜角与接头角数值上相同,但概念完全不同倾斜角是视线与光学中 心重合的保证,一般不变动,且左右镜片倾斜角一致而身腿倾斜角为保 证倾斜角的恒定,在耳位过高、过低,左右耳位高度不等时可按需加以 调整,且左右身腿倾斜角可以不相等
41
7.鼻托的角度、对称性、高度等因素引起的鼻部局部接触产生的压痛: (1)检查方法:鼻托叶面必须与鼻梁骨全部接触 (2)鼻梁压痛的原因分析
主要原因: 鼻托的角度与鼻梁骨角度不符,前角与鼻梁骨的前角不符 图a鼻托的斜角过大,使托叶面与鼻梁局部接触 图b鼻托斜角过小、托叶面与鼻梁局部接触 图c左右鼻托的高度不同 图d左右鼻托对称差
2
一、眼镜架由镜框、鼻梁和镜腿组成
1、每部分的规格尺寸又分单数和双数两种
镜框尺寸单数为33~59mm, 双数为34~60mm 鼻梁尺寸单数为13~21mm, 双数为14~22mm 镜腿尺寸单数为125~155mm, 双数为126~156mm
2、名词概念
水平中心线:镜片外切两水平线之间的等分线 垂直中心线:镜片外切两垂直线之间的等分线 镜框尺寸:左右眼镜片外切两垂直线间距离 镜框高度:左右眼镜片外切两垂直线间距离 鼻梁尺寸:左右眼镜片边缘之间最短的距离 镜腿长度:镜腿铰链孔中心至伸展镜脚末端的距离 镜框几何中心点:实际是镜框水平中心线与垂直中心线的交点 镜架几何中心间距:两镜框几何中心点间的距离
3
二、整形要求
四平、三稳、两对称 1、四平:镜腿开平、合平、托叶平、镜圈平
4
开平
5
合平
6
托叶平
7
镜圈平
8
2、三稳:正放稳、倒放稳、镜腿合放稳 正放稳
9
倒放稳
10
镜腿合放稳
11
3、两对称:左右对稳、角度对稳 镜架角度对称
12
托叶左右对称
13
三、整形标准
（一）、整形调整的顺序 先面、鼻梁、镜圈、鼻托、桩头、镜腿、脚套的顺序进行（面、线、点 顺序）
19
6、托叶斜角,俯视时,托叶平面与镜面平平法线的夹角,一般为25-35度
20
（三）、调整双侧镜腿及脚套弯点－－并保持双侧镜腿弯点长、垂俯角 、垂内角相等
21
（四）、鼻托调整—使左右鼻托对称,高度、角度及上下位置适中
22
（五）、调整铰链螺丝松紧度,交替开合镜腿,即可以保持镜腿顺利开合, 又有微小的阻力感,在镜腿张开的情况下,左右轻轻晃动镜架时,镜腿仍保 持原位
27
四、眼镜校配的主要目的
（一）、眼镜校配的主要目的: 是把合格眼镜调整为舒适眼镜
合格眼镜: 严格按配镜加工单各项技术参数及要求加工制作(或成镜) 通过国
家配装眼镜标准检测的眼镜 舒适眼镜:
配镜者佩戴后,视物清晰,感觉舒服,外形美观的眼镜 校配:
将合格眼镜根据配镜者的头型,脸型特征及佩戴后的视觉和心理反 应等因素,加以适当的调整,使之达到舒适眼镜要求的操作过程称为眼 镜的校配
鼻托间距过小;鼻托中心高度过低等会使眼镜上抬,产生眼镜位置过高 现象
35
2.镜框水平度倾斜
(1)检查方法: 以镜架的左右眉框与眼睛或眉毛的距离是否一致来判断 (2)镜框水平度倾斜的原因分析:①左右身腿倾斜角认小不一致②左右 镜腿弯点长不一致 (弯点长较短的一边要上抬)③左右耳朵的位置有 高低
36
3.眼镜框向一边偏移
14
（二）、整形必须达到的指标 1、镜架镜面角170～180度
15
2、左右镜圈前倾角一致,约为8～15度
16
3、镜腿外张角相等,约为80～95度夹角
17
4、调整两侧镜腿的倾斜角一至,使两侧镜腿从侧面看相互平行,使得前倾 斜角相等,约为8-15度
18
5、身腿倾斜角,镜腿与镜圈平面的法线所夹角度8-15度
43
（二）双光眼镜的校配: 操作步骤 1.镜架前镜面的校配:从镜架前面看,鼻梁架必须均称,鼻梁的两侧和 托叶位置和倾斜度必须对称,同时,注意用直尺放在前镜面,观测两双 光的左右子片的高度是否一致,对称 2.前镜面倾斜角的校配:从侧面看前镜面与镜腿有一定的倾斜度,一般 为12° 3.将眼镜戴上 4.首先观测左右眼子片高度的位置,左右眼是否对称,如果有高低差异 可以通过鼻托和镜腿来调整左右高低调整平整后,观测子片顶离下睑 缘的距离如果戴镜者以近用为主,子片顶可以达到下眼睑齐平的高度, 如果戴镜者以远用为主,子片顶可以调低一些,低于下眼睑2~3mm,这样 在走路时子片对远用视力的影响小一些调整主要是通过鼻托,需要一 种专用的钳子,但是调整的高低的量不大,主要是在
31
5.镜眼距、镜片的后顶点与角膜前顶点间的距离,d=l2mm 6.镜面角、左右镜片平面所夹的角,一般为170°~180°
32
7.弯点长、镜腿铰链中心到耳上点(耳朵与头连接的最高点)的距离, 垂长、耳上点至镜腿尾端的距离 垂俯角、垂长部分的镜腿与镜腿延长线之间的夹角 垂内角、垂长部镜腿内侧直线与垂直于镜圈的平面所成的夹角 8.鼻托的前角、斜角、顶角 前角、正视时,鼻托长轴与垂线的夹角,一般为20°～35° 斜角(水平角)、俯视时、鼻托平面与镜圈平面法线的夹角一般为 25°~35° 顶角、侧视时,鼻托长轴与镜圈背平面的夹角,一般为10°～15°
44
测量时应该考虑到戴镜者的使用要求,而在割边时将子片高度加工得比较正确 5.进行镜腿的校配:注意合理调整镜腿的弯曲处,不能对耳部产生痛感,镜腿弯曲部分的 内侧可以贴近头部,不产生痛感,但是当头部前倾时镜腿的下弯部的内侧面由于磨擦力 可以稳定镜架 双光眼镜子镜片顶点水平移心量的计算 X=（m-PD）/2 镜架几何中心距m及远用瞳距PD，即可求出主镜片远光心水平移心量 Xn=（m-NPD）/2 镜架几何中心距m及近用瞳距NPD，求出子镜片顶点水平移心量 双光眼镜子镜片顶点垂直移心量的计算 Yn=H/2—h Yn为子镜片顶点垂直移心量；H为镜圈垂直高度，h为子镜片顶点高度。 例1：某顾客选配一副规格为56—16的镜架，其远用瞳距PD=66mm，近用瞳距NPD=62mm。 问：配制双光眼镜时，主镜片光学中心水平移心量是多少？子镜片顶点水平移心量是 多少？ 例2：某顾客选配一副金属架，其镜圈的垂直高度H=40mm 测得子镜片顶点高度h=17mm 问：子镜片顶点垂直移心量是多少？
6.镜腿尾部与耳朵、头部的相配
(1)检查方法之一: 翻下上耳廓,观察镜腿的弯点与耳上点的位置是否重合 (2)不同位置结果分析: 图a:弯点与耳上点的位置重合为正确的配合 图b:弯点长过短,使耳朵后侧产生压痛 图c:弯点长过长则眼镜易滑落 图d:镜腿垂长部分的曲线应与耳朵后侧的轮廓曲线相适宜,使镜架垂 长压力沿耳朵均匀分布,若两者曲线不相适宜,则产生了局部压迫 (3)检查方法之二
23
（六）、调整重点:镜面、镜腿外张角、镜身倾斜角、弯点长、镜腿垂长 部垂内角和垂俯角的调整（张开镜腿平放四点接触平面,合拢镜腿,相互 平行相叠,或者仅有极小的夹角）
24
（七）、调整方法:可以用加热器,使镜架需调整部位上的塑料软化,通过 外力调整（可将手放被加热镜架部位上方,以防高温过高,烧坏镜架,不停 翻动被烤部分,达到均匀受热的目的）
38
5.眼镜片与睫毛相接触
(1)检查方法:戴镜者镜片与睫毛相接触,会引起不舒服感,还会油污镜片,所以 当镜片内表面睫毛位置处有油污,则表明镜片与睫毛有接触 (2)眼镜片与睫毛接触原因的分析 主要原因:①鼻托高度过小,使镜眼距过小 ②镜脚弯点长过小 ③镜架水平弯曲度(镜面弯曲)不合适 ④睫毛过长
39
33
• （四）校配的项目 1.眼镜在脸要求,眼镜在 脸上的高度,一般以眼睛下眼险与镜架的水平基准线相切为好
34
(2)眼镜位置过高、过低的原因分析: 主要原因是:鼻托中心高度、鼻托距、镜腿弯点长不合适 例如:鼻托申心高度过高;鼻托间距过大;镜腿弯点长过长等会使眼镜 下滑,产生眼镜位置过低斑象
40
从头部后方观察,镜脚的尾部与头部内陷的乳突骨的接触是否相适宜 图a:镜腿尾部与耳朵后侧,头部乳突骨相配良好,无压痛 图b:镜腿垂俯角太小,镜腿仅与耳上点接触产生局部压痛,且眼镜易滑落 图c:镜腿垂俯角太大,镜腿过度压迫耳朵后侧,产生局部压痛 图d:镜脚垂长部分曲线与耳朵曲线不适宜,产生的耳上点与耳朵后侧局部压痛 图e:镜腿垂内角过大,使镜脚尾端压迫头部产生局部压痛
45
（三）渐进多焦点镜的校配 操作步骤: 1.由于在割边时镜架可能会有一些变形,因此在让顾客戴上之前,先进 行校配,主要是前镜面鼻梁、托叶和镜腿此时渐进镜片上的标记应该 保留 2.让顾客戴上,检查者与顾客面对面,相距40公分左右,并保持双眼高 度相同检查者闭上右眼,要求顾客双眼注视检查者的左眼,注意此时检 查者的左眼与顾客的右眼视线应该对直，检查者用左眼看顾客的右眼 ,注意渐进镜片上的十字线与顾客的瞳孔中心是否对准用同样的方法 再检查顾客的左眼的瞳孔中心是否与渐进镜片的十字线对准 3.如果镜片的十字线与瞳孔中心的位置有偏离,在水平方向很难调整, 而在垂直方向可以通过托叶稍作调整 4.擦去标记,让顾客戴上
28
(二)、舒适眼镜的要求: 1.视物清晰：镜眼距为12mm ;正确的倾斜角约为8°～15° 2.佩戴舒服: 无视觉疲劳:配镜者视线与光学中心重合;正确的散光轴 位,棱镜基底方位 无压痛感: 镜脚长度,弯曲度与耳朵相配;鼻托的间距,角度与鼻梁骨 相配;镜架的外张角,镜脚的弯曲与头型相配;耳,鼻,颞部无压痛 3.外形美观:镜架规格大小与脸宽相配; 镜架色泽与肤色相配;镜架形 状与脸型相配;镜片与镜架吻合一致,左右镜片色泽,膜色一致;眼镜在 脸部位置合适,左右对称性好;用校配弥补佩戴者脸部缺陷
