RS485总线全集

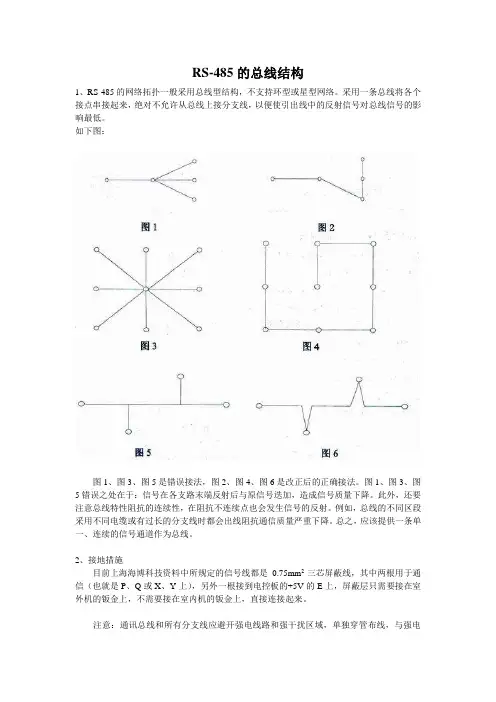

RS-485的总线结构1、RS-485的网络拓扑一般采用总线型结构，不支持环型或星型网络。

采用一条总线将各个接点串接起来，绝对不允许从总线上接分支线，以便使引出线中的反射信号对总线信号的影响最低。

如下图：图1、图3、图5是错误接法，图2、图4、图6是改正后的正确接法。

图1、图3、图5错误之处在于：信号在各支路末端反射后与原信号迭加，造成信号质量下降。

此外，还要注意总线特性阻抗的连续性，在阻抗不连续点也会发生信号的反射。

例如，总线的不同区段采用不同电缆或有过长的分支线时都会出线阻抗通信质量严重下降。

总之，应该提供一条单一、连续的信号通道作为总线。

2、接地措施目前上海海博科技资料中所规定的信号线都是0.75mm2三芯屏蔽线，其中两根用于通信（也就是P、Q或X、Y上），另外一根接到电控板的+5V的E上，屏蔽层只需要接在室外机的钣金上，不需要接在室内机的钣金上，直接连接起来。

注意：通讯总线和所有分支线应避开强电线路和强干扰区域，单独穿管布线，与强电回路的距离10A以下-300mm以上，50A以下-500mm以上。

3、终端匹配信号在传输线末端突然遇到电缆阻抗很小甚至没有时，信号在这个地方就会引起反射。

为了消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阴抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

实际施工时，要在最远处和最近处的一个网络功能模块的通信线上跨接两个相同的电阻（匹配电阻为120欧姆，RJ－1/4－120Ω±5%）。

如下图：本文章由上海海博科技发展有限公司首发，转载请注明！。

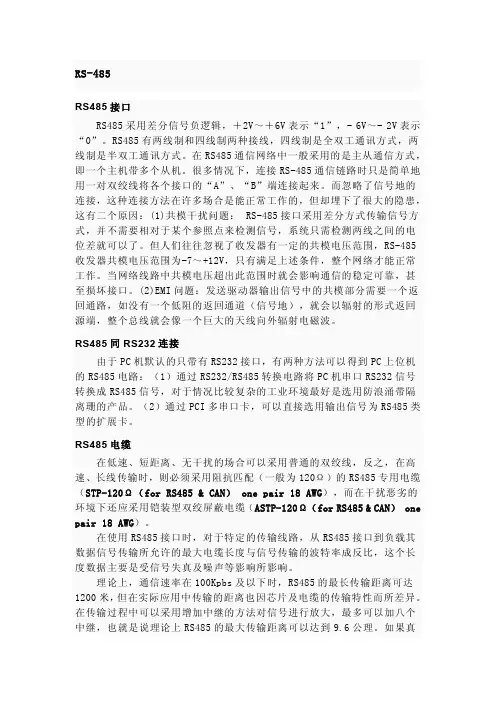

RS-485RS485 接口RS485 采用差分信号负逻辑，＋2V～＋6V 表示“1”，- 6V～- 2V 表示 “0”。

RS485 有两线制和四线制两种接线，四线制是全双工通讯方式，两 线制是半双工通讯方式。

在 RS485 通信网络中一般采用的是主从通信方式， 即一个主机带多个从机。

很多情况下，连接 RS-485 通信链路时只是简单地 用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的 连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患， 这有二个原因：(1)共模干扰问题： RS-485 接口采用差分方式传输信号方 式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电 位差就可以了。

但人们往往忽视了收发器有一定的共模电压范围，RS-485 收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常 工作。

当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚 至损坏接口。

(2)EMI 问题：发送驱动器输出信号中的共模部分需要一个返 回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回 源端，整个总线就会像一个巨大的天线向外辐射电磁波。

RS485 同 RS232 连接由于 PC 机默认的只带有 RS232 接口，有两种方法可以得到 PC 上位机 的 RS485 电路：（1）通过 RS232/RS485 转换电路将 PC 机串口 RS232 信号 转换成 RS485 信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔 离珊的产品。

（2）通过 PCI 多串口卡，可以直接选用输出信号为 RS485 类 型的扩展卡。

RS485 电缆在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高 速、长线传输时，则必须采用阻抗匹配（一般为 120Ω）的 RS485 专用电缆 （STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干扰恶劣的 环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。

RS485总线标准和接口介绍（标准、两线、四线）RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机，都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。

由于rs-485/' target='_blank'>RS-485是从RS-422基础上发展而来的，所以rs-485/' target='_blank'>RS-485许多电气规定与RS-422相仿。

如都采用平衡传输方式、都需要在传输线上接终接电阻等。

RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准1.英式标识为TDA（-）、TDB（+）、RDA（-）、RDB（+）、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD（+）/A 、TXD（-）/B 、RXD（-）、RXD（+）、GNDrs485两线一般定义为：A，B或Date+，Date-即常说的：485＋，485－rs485四线一般定义为：Y，Z，A，B，一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图《rs232转rs485电路图》上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB 两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。

rs485总线典型电路图
RS485电路全体上能够分为隔绝型与非隔绝型。

隔绝型比非隔绝型在抗搅扰、体系安稳性等方面都有更超卓的体现，但有一些场合也能够用非隔绝型。

咱们就先讲一下非隔绝型的典型电路，非隔绝型的电路十分简略，只需一个RS485芯片直接与MCU的串行通讯口和一个I/O操控口联接就能够。

如图1所示：
图1、典型485通讯电路图（非隔绝型）
当然，上图并不是无缺的485通讯电路图，咱们还需求在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。

基地的R16是匹配电阻，通常是120Omega;，当然这个详细要看你传输用的线缆。

（匹配电阻：485悉数通讯体系中，为了体系的传输安稳性，咱们通常会在榜首个节点和究竟一个节点加匹配电阻。

所以咱们通常在方案的时分，会在每个节点都设置一个可跳线的120Omega;电阻，至于用仍是不必，由现场人员来设定。

当然，详细怎样区别榜首个节点仍是究竟一个节点，还得有待现场的专家们来答复呵。

）TVS咱们通常选用6.8V的，这个咱们会在后边进一步的解说。

RS-485规范界说信号阈值的上下限为plusmn;200mV。

即当A-
B200mV时，总线状况应标明为1；当A-Blt;-200mV时，总线状况应标明为0。

但当A-B在plusmn;200mV之间时，则总线状况为不断定，所以咱们会在A、B线上面设上、下拉电阻，以尽量防止这种不断定状况。

rs485原理图
对不起，我无法生成图像，但我可以描述RS485的原理。

RS485是一种串行通信协议，用于在长距离范围内传输数据。

它使用差分信号传输数据，即发送方发送的信号是正负两个电平的差值，接收方通过测量这个差值来恢复原始的二进制数据。

RS485的通信线路一般由两根信号线组成，分别为A线和B 线。

发送方根据要发送的数据，将电平在A线和B线之间进
行切换，形成差分信号。

接收方通过比较A线和B线的电平
差异，来恢复原始数据。

为了实现多点通信，RS485采用了半双工模式，即同一时间内，通信线路上只能有一个设备进行数据的发送，其他设备则处于接收状态。

通过控制使能线，可以实现设备之间的切换。

在RS485通信中，常用的通信速率可以达到10Mbps。

此外，RS485的传输距离较长，可以达到1200米，适用于远距离通信。

总结来说，RS485通过差分信号方式，实现了远距离的串行通信。

它是一种可靠稳定的通信协议，在工业控制领域得到广泛应用。

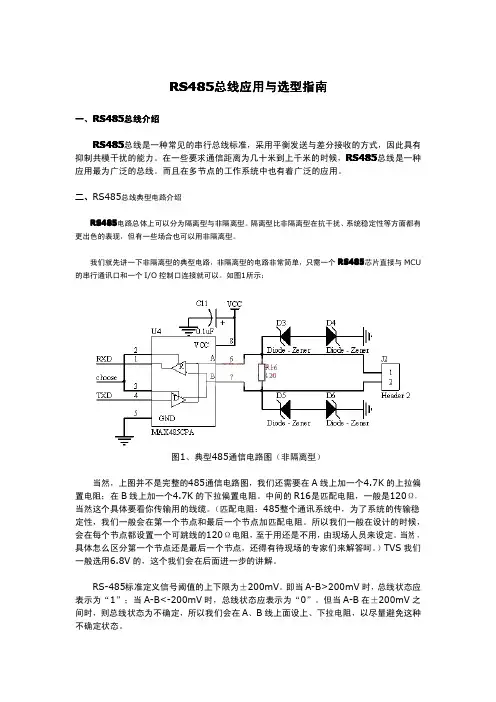

RS485总线应用与选型指南一、RS485总线介绍RS485总线是一种常见的串行总线标准，采用平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。

在一些要求通信距离为几十米到上千米的时候，RS485总线是一种应用最为广泛的总线。

而且在多节点的工作系统中也有着广泛的应用。

二、RS485总线典型电路介绍RS485电路总体上可以分为隔离型与非隔离型。

隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。

我们就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个RS485芯片直接与MCU 的串行通讯口和一个I/O控制口连接就可以。

如图1所示：图1、典型485通信电路图（非隔离型）当然，上图并不是完整的485通信电路图，我们还需要在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。

中间的R16是匹配电阻，一般是120Ω，当然这个具体要看你传输用的线缆。

（匹配电阻：485整个通讯系统中，为了系统的传输稳定性，我们一般会在第一个节点和最后一个节点加匹配电阻。

所以我们一般在设计的时候，会在每个节点都设置一个可跳线的120Ω电阻，至于用还是不用，由现场人员来设定。

当然，具体怎么区分第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。

）TVS我们一般选用6.8V的，这个我们会在后面进一步的讲解。

RS-485标准定义信号阈值的上下限为±200mV。

即当A-B>200mV时，总线状态应表示为“1”；当A-B<-200mV时，总线状态应表示为“0”。

但当A-B在±200mV之间时，则总线状态为不确定，所以我们会在A、B线上面设上、下拉电阻，以尽量避免这种不确定状态。

三、隔离型RS485总线典型电路介绍在某些工业控制领域，由于现场情况十分复杂，各个节点之间存在很高的共模电压。

虽然RS-485接口采用的是差分传输方式，具有一定的抗共模干扰的能力，但当共模电压超过RS-485接收器的极限接收电压，即大于+12V或小于－7V时，接收器就再也无**常工作了，严重时甚至会烧毁芯片和仪器设备。

rs485总线接口通讯协议定义标准以及管脚引脚介绍
RS485总线标准是工业中(考勤，监控，数据采集系统)使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络; 最大传输距离1200m，支持1200m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

RS485通信网络接口是一种总线式的结构，上位机(以个人电脑为例)和下位机(以51系列单片机51hei为例)都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。

由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。

如都采用平衡传输方式、都需要在传输线上接终接电阻等。

RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准
1.英式标识为TDA(-)、TDB(+)、RDA(-)、RDB(+)、GND
2.美式标识为Y、Z、A、B、GND
3.中式标识为TXD(+)/A、TXD(-)/B、RXD(-)、RXD(+)、GND
rs485两线一般定义为:
A,B或Date+,Date-
即常说的：’485+，485-’
rs485四线一般定义为：
Y,Z,A,B,
一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图。

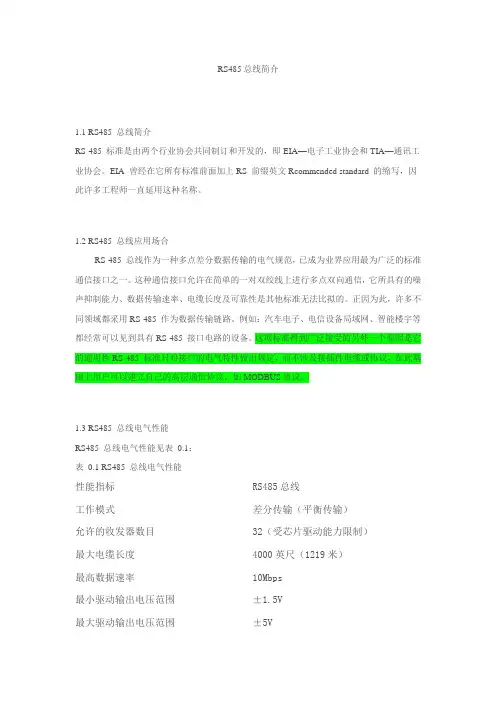

RS485总线简介1.1 RS485 总线简介RS-485 标准是由两个行业协会共同制订和开发的，即EIA—电子工业协会和TIA—通讯工业协会。

EIA 曾经在它所有标准前面加上RS 前缀英文Rcommended standard 的缩写，因此许多工程师一直延用这种名称。

1.2 RS485 总线应用场合RS-485 总线作为一种多点差分数据传输的电气规范，已成为业界应用最为广泛的标准通信接口之一。

这种通信接口允许在简单的一对双绞线上进行多点双向通信，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。

正因为此，许多不同领域都采用RS-485 作为数据传输链路。

例如：汽车电子、电信设备局域网、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。

这项标准得到广泛接受的另外一个原因是它的通用性RS-485 标准只对接口的电气特性做出规定，而不涉及接插件电缆或协议，在此基础上用户可以建立自己的高层通信协议，如MODBUS协议。

1.3 RS485 总线电气性能RS485 总线电气性能见表0.1：表0.1 RS485 总线电气性能性能指标RS485总线工作模式差分传输（平衡传输）允许的收发器数目32（受芯片驱动能力限制）最大电缆长度4000英尺（1219米）最高数据速率10Mbps最小驱动输出电压范围±1.5V最大驱动输出电压范围±5V最大输出短路电流250mA最大输入电流 1.0mA/12Vin-0.8mA/-7Vin驱动器输出阻抗54欧输入端电容≤50pF接收器输入灵敏度±200mV接收器最小输入阻抗12k接收器输入电压范围-7V~+12V接收器输出逻辑高>200mV接收器输出逻辑低<200mV1.4 RS485 总线缺点● RS485 总线的通讯容量较少，理论上最多仅容许接入32 个设备，不适于以楼宇为结点的多用户容量要求。

● RS485 总线的通讯速率低，常用波特率为9600bps。

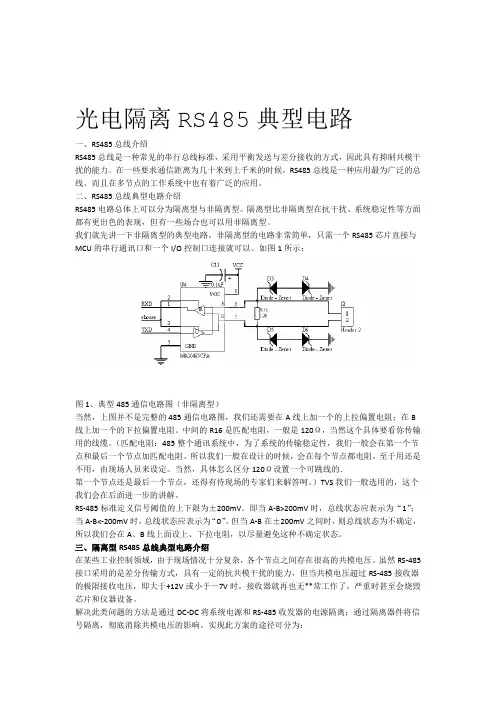

光电隔离RS485典型电路一、RS485总线介绍RS485总线是一种常见的串行总线标准，采用平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。

在一些要求通信距离为几十米到上千米的时候，RS485总线是一种应用最为广泛的总线。

而且在多节点的工作系统中也有着广泛的应用。

二、RS485总线典型电路介绍RS485电路总体上可以分为隔离型与非隔离型。

隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。

我们就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个RS485芯片直接与MCU的串行通讯口和一个I/O控制口连接就可以。

如图1所示：图1、典型485通信电路图（非隔离型）当然，上图并不是完整的485通信电路图，我们还需要在A线上加一个的上拉偏置电阻；在B 线上加一个的下拉偏置电阻。

中间的R16是匹配电阻，一般是120Ω，当然这个具体要看你传输用的线缆。

（匹配电阻：485整个通讯系统中，为了系统的传输稳定性，我们一般会在第一个节点和最后一个节点加匹配电阻。

所以我们一般在设计的时候，会在每个节点都电阻，至于用还是不用，由现场人员来设定。

当然，具体怎么区分120Ω设置一个可跳线的．第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。

）TVS我们一般选用的，这个我们会在后面进一步的讲解。

RS-485标准定义信号阈值的上下限为±200mV。

即当A-B>200mV时，总线状态应表示为“1”；当A-B<-200mV时，总线状态应表示为“0”。

但当A-B在±200mV之间时，则总线状态为不确定，所以我们会在A、B线上面设上、下拉电阻，以尽量避免这种不确定状态。

三、隔离型RS485总线典型电路介绍在某些工业控制领域，由于现场情况十分复杂，各个节点之间存在很高的共模电压。

虽然RS-485接口采用的是差分传输方式，具有一定的抗共模干扰的能力，但当共模电压超过RS-485接收器的极限接收电压，即大于+12V或小于－7V时，接收器就再也无**常工作了，严重时甚至会烧毁芯片和仪器设备。

rs485集线器原理RS485集线器原理一、引言RS485集线器是一种常用的数据通信设备，用于将RS485总线上的多个设备连接在一起，实现数据的传输和集中管理。

本文将从RS485集线器的工作原理、特点和应用等方面进行介绍。

二、RS485总线简介RS485总线是一种多点通信总线，可以实现多个设备在同一总线上进行通信。

它采用差分传输方式，使用两根数据线分别传输正负信号，具有抗干扰能力强、传输距离远等优点，因此广泛应用于工业自动化领域。

三、RS485集线器的工作原理RS485集线器主要通过信号的放大和重构来实现数据的传输和分配。

其工作原理如下：1. 信号放大：RS485集线器通过内部的驱动电路将接收到的信号进行放大，以确保信号能够有效地传输到下一个设备。

2. 信号重构：RS485集线器会对接收到的信号进行重新构造，保证信号的质量和稳定性，从而提高数据传输的可靠性。

3. 数据分配：RS485集线器可以将主控设备发送的数据分配给总线上的每个设备，也可以将总线上各个设备发送的数据集中传输给主控设备。

四、RS485集线器的特点1. 多设备连接：RS485集线器可以连接多个RS485设备，实现多点通信，方便进行数据的传输和管理。

2. 长距离传输：RS485集线器采用差分传输方式，具有抗干扰能力强、传输距离远的特点，适用于工业环境中长距离的数据传输。

3. 高速传输：RS485集线器支持高速数据传输，能够满足大部分工业自动化系统对数据传输速度的要求。

4. 灵活可扩展：RS485集线器可以根据实际需求进行灵活的扩展和配置，方便进行系统的升级和维护。

五、RS485集线器的应用RS485集线器广泛应用于工业自动化领域，常见的应用场景包括以下几个方面：1. 工业控制：RS485集线器可以连接多个工业控制设备，实现数据的传输和集中管理，方便进行系统的监控和控制。

2. 仪器仪表：RS485集线器可以连接多个仪器仪表，实现数据的采集和传输，方便进行数据的分析和处理。

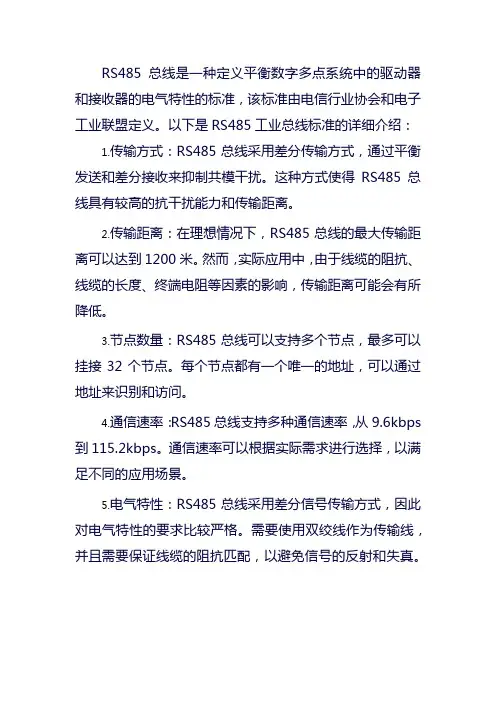

RS485总线是一种定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。

以下是RS485工业总线标准的详细介绍：
1.传输方式：RS485总线采用差分传输方式，通过平衡发送和差分接收来抑制共模干扰。

这种方式使得RS485总线具有较高的抗干扰能力和传输距离。

2.传输距离：在理想情况下，RS485总线的最大传输距离可以达到1200米。

然而，实际应用中，由于线缆的阻抗、线缆的长度、终端电阻等因素的影响，传输距离可能会有所降低。

3.节点数量：RS485总线可以支持多个节点，最多可以挂接32个节点。

每个节点都有一个唯一的地址，可以通过地址来识别和访问。

4.通信速率：RS485总线支持多种通信速率，从9.6kbps 到11
5.2kbps。

通信速率可以根据实际需求进行选择，以满足不同的应用场景。

5.电气特性：RS485总线采用差分信号传输方式，因此对电气特性的要求比较严格。

需要使用双绞线作为传输线，并且需要保证线缆的阻抗匹配，以避免信号的反射和失真。

6.连接方式：RS485总线可以采用串联方式连接多个节点，也可以采用并联方式连接多个节点。

串联方式适用于节点数量较少的情况，而并联方式适用于节点数量较多的情况。

7.可靠性：为了提高RS485总线的可靠性，可以采用一些措施，如增加终端电阻、使用屏蔽电缆等。

此外，还可以通过冗余设计、故障检测和恢复等功能来提高系统的可靠性。

总之，RS485工业总线标准是一种广泛应用于工业环境中的通信总线标准，具有传输距离远、节点数量多、通信速率灵活等优点。

12.11弱电工程RS485总线知识汇总前言：做弱电智能化工程很多时候会提到RS485控制线，它到底是什么呢，今天我聊聊RS485相关的应用，深入的了解RS485的话，你会发现里面的知识确实有很多，那么我们就选择一些平时在弱电中会考虑到的问题供大家了解。

一、什么是RS485总线工业现场经常要采集多点数据，模拟信号或开关信号，一般用到RS485总线，RS-485采用半双工工作方式，支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来，不支持环形或星型网络。

RS485无具体的物理形状，根据工程的实际情况而采用的接口，RS485采用差分信号负逻辑，＋2V～＋6V表示"0"，- 6V～- 2V表示"1"。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

485总线的通讯距离可以达到1200米。

根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。

其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

二、RS485线缆在一般场合采用普通的双绞线就可以，在要求比较高的环境下可以采用带屏蔽层的同轴电缆。

在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。

理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。

RS-485总线布线规则及方法——(RS485总线系统应用之4)《RS-485总线布线规则及方法》东风汽车有限公司计量测试中心王德宪摘要：本文阐述了RS-485双向串行总线的特点、RS-485总线在实际应用中的布线规则、拓扑结构和匹配电阻的连接方法。

可供有关技术人员在RS-485总线设计和施工时做参考。

关键词：RS-485、总线、规则、方法1.前言在工业测控和数据采集系统的数据通信中，需要利用计算机通过串行接口与测控网中的设备进行数据或命令传输。

截止到目前为止，被广泛应用的串行通信接口有RS-232、RS-485/422等。

RS-232是最早的串行接口，应用于低波特率的串行通信。

RS-232采取的是单端不平衡传输方式，其收发端的数据信号都是相对于地信号的，所以共模抑制能力差。

再加上双绞线分布电容的影响，其最大传输距离仅为 15米，最高传输速率只有20kbit/s(=2560Byte/s)，并且只支持点对点通信。

为克服RS-232串口的通信距离短、波特率低的缺点，后来推出了RS-485/422接口标准(以下简称485总线)。

由于485总线的先进性，很快在工业测控等领域得到了广泛地应用。

2. 485总线的特点485总线采用了平衡发送和差分接收接口标准。

在发送端将串行口的TTL电平信号转换成差分信号由A、B两线输出，经过双绞线传输到接收端后，再将差分信号还原成TTL电平信号。

因此具有极强的抗共模干扰能力，加之总线收发器灵敏度很高，可以检测到低至200mV的电压。

故传输信号经过千米以上的衰减后都可以完好恢复。

在100kbit/s的传输速率下，通信距离可以达到1200米左右。

如果通信距离较短，其最大传输速率可达10Mbit/s。

如果需传输更长的距离，需要增加485中继器。

RS-485采用半双工工作方式，支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来，不支持环形或星型网络。

rs485总线工作原理RS485总线是一种串行通信协议，用于在远距离、高干扰环境下传输数据。

在很多工业自动化系统中，RS485总线应用十分广泛，尤其是在工控领域。

RS485总线的工作原理如下：1. RS485总线结构RS485总线结构一般包括主控制器和从节点。

主控制器负责控制和管理整个系统的通信，而从节点则用于接收和发送数据。

在RS485总线中，主从节点之间通过一个双绞线传输信号，该信号以平衡回路方式传输。

2. 差分信号在RS485总线中，传送的是差分信号。

差分信号是由两个相邻的信号线构成的一对线路，当信号传输时，其中一个线路发射正向信号，而另一个线路发射反向信号。

接收端采用差分方式对信号进行解码，可以有效减小外界干扰的影响，提高信号的可靠性和稳定性。

3. 线路长度和传输速率的选择RS485总线的线路长度和传输速率的选择关系十分密切。

一般来说，线路长度越短，传输速率可以越高；而线路长度越长，则传输速率要相应降低。

这是由信号传输的特性决定的，RS485总线最长的传输距离可以达到1200米，但在实际应用中，建议不超过1000米，具体应由具体情况而定。

4. 总线终端控制在RS485总线中，总线终端控制十分重要。

总线终端控制以线缆两端为界，由主控制器和从节点分别接入总线，并通过终端电阻进行控制。

总线中最多只能存在两个终端电阻。

当主控制器发送一个命令时，从节点接收到该命令并做出响应后，主控制器会在一定时间内关闭命令信号，此时从节点必须确保命令信号已被完全接收并撤销响应。

如果从节点没有完全接收信号或没有及时撤销响应，总线的状态可能会出现错误。

5. 总结RS485总线是一种高可靠性、高抗干扰能力的串行通信协议，适用于在远距离和高干扰环境下进行数据通信。

要在实际应用中充分利用RS485总线的优势，需要掌握RS485总线的工作原理，了解线路长度和传输速率的选择关系，掌握总线终端控制等重要知识点。

6. 电气特性RS485总线的电气特性也是其能够实现高可靠性和高性能的重要原因。

终于讲透了，史上最详细的RS485串⼝通讯！PLC⼯程师必看RS485接⼝组成的半双⼯⽹络，⼀般是两线制，多采⽤屏蔽双绞线传输，这种接线⽅式为总线式拓扑结构在同⼀总线上最多可以挂接32个结点。

我们知道，最初数据是模拟信号输出简单过程量，后来仪表接⼝是RS232接⼝，这种接⼝可以实现点对点的通信⽅式，但这种⽅式不能实现联⽹功能，随后出现的RS485解决了这个问题。

为此本⽂通过问答的形式详细介绍RS485接⼝。

⼀、什么是RS-485接⼝？它⽐RS-232-C接⼝相⽐有何特点？答：由于RS-232-C接⼝标准出现较早，难免有不⾜之处，主要有以下四点：（1）接⼝的信号电平值较⾼，易损坏接⼝电路的芯⽚，⼜因为与TTL电平不兼容故需使⽤电平转换电路⽅能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps。

（3）接⼝使⽤⼀根信号线和⼀根信号返回线⽽构成共地的传输形式，这种共地传输容易产⽣共模⼲扰，所以抗噪声⼲扰性弱。

（4）传输距离有限，最⼤传输距离标准值为50英尺，实际上也只能⽤在50⽶左右。

针对RS-232-C的不⾜，于是就不断出现了⼀些新的接⼝标准，RS-485就是其中之⼀，它具有以下特点：1）RS-485的电⽓特性：逻辑“1”以两线间的电压差为+（2-6）V表⽰；逻辑“0”以两线间的电压差为-（2-6）V表⽰。

接⼝信号电平⽐RS-232-C降低了，就不易损坏接⼝电路的芯⽚，且该电平与TTL电平兼容，可⽅便与TTL电路连接。

2）RS-485的数据最⾼传输速率为10Mbps3）RS-485接⼝是采⽤平衡驱动器和差分接收器的组合，抗共模⼲能⼒增强，即抗噪声⼲扰性好。

4）RS-485接⼝的最⼤传输距离标准值为4000英尺，实际上可达3000⽶，另外RS-232-C接⼝在总线上只允许连接1个收发器，即单站能⼒。

⽽RS-485接⼝在总线上是允许连接多达128个收发器。

即具有多站能⼒，这样⽤户可以利⽤单⼀的RS-485接⼝⽅便地建⽴起设备⽹络。

485总线全名RS-485总线,传输距离理论1200米,实际上800米时就需要加中续器了.RS-485总线可以用网线做使用8芯网线构成RS485总线时，应该使用8芯网线的其中两对双绞线，一对用于数据传输，另外一对用于接地，且8芯网线的芯线编号按下面的颜色排序：①蓝白②蓝③橙白④绿⑤绿白⑥橙⑦棕白⑧棕其中，①、②为一对双绞线，③、④为一对双绞线，⑤、⑥为一对双绞线，⑦、⑧为一对双绞线。

8芯网线与RJ45-8水晶头、卡线模块、卡侬接口连接时，都应该按照上面的芯线排列顺序压线！1.2.2 RJ45-8水晶头压线规范RJ45-8水晶头压线时使用水晶头的4（A）、5（B）、7(GND)、8（GND）和8芯网线的④（绿）、⑤（绿白）、⑦（棕白）、⑧（棕）一一对应后压线，请注意压线时一定要压牢！下面的是参考他人资料在GOOGLE搜到的---摘要：阐述了RS-485总线规范，描述了影响RS-485总线通信速率和通信可靠性的三个因素，同时提出了相应的解决方法并讨论了总线负载能力和传输距离之间的具体关系。

关键词：RS-485 现场总线信号衰减信号反射当前自动控制系统中常用的网络，如现场总线CAN、Profibus、INTERBUS-S以及ARCNet 的物理层都是基于RS-485的总线进行总结和研究。

一、EIA RS-485标准在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。

在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。

RS-485标准采有用平衡式发送，差分式接收的数据收发器来驱动总线，具体规格要求：1.接收器的输入电阻RIN≥12kΩ2.驱动器能输出±7V的共模电压3.输入端的电容≤50pF4.在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少还能输出电压1.5V（终端电阻的大小与所用双绞线的参数有关）5.接收器的输入灵敏度为200mV（即（V+）-（V-）≥0.2V，表示信号“0”；（V+）-（V-）≤-0.2V，表示信号“1”）因为RS-485的远距离、多节点（32个）以及传输线成本低的特性，使得EIA RS-485成为工业应用中数据传输的首选标准。
