监控摄像机外壳类型解读

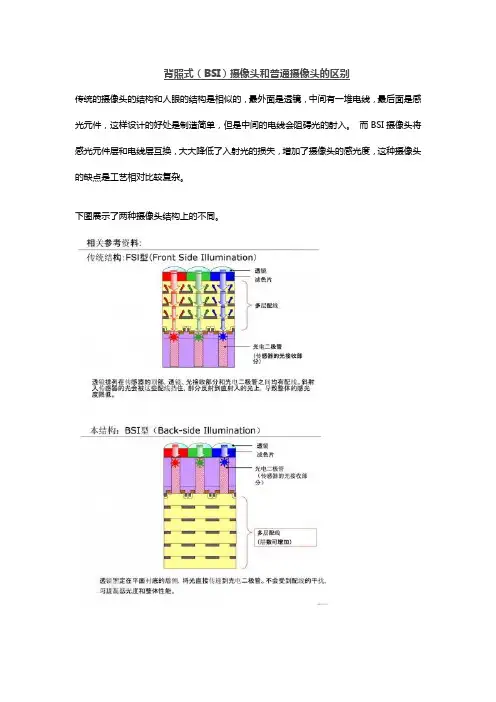

背照式（BSI）摄像头和普通摄像头的区别传统的摄像头的结构和人眼的结构是相似的，最外面是透镜，中间有一堆电线，最后面是感光元件，这样设计的好处是制造简单，但是中间的电线会阻碍光的射入。

而BSI摄像头将感光元件层和电线层互换，大大降低了入射光的损失，增加了摄像头的感光度，这种摄像头的缺点是工艺相对比较复杂。

下图展示了两种摄像头结构上的不同。

2009年8月sony推出了一款价格适中的消费级BSI CMOS，从此背照式摄像头开始红火起来，现在很多手机的摄像头都采用了这种镜头，当然也包括HIKE。

在BSI CMOS的基础上，sony公司又提出了一种改进技术，将感光元件的感光层和电路层分离，取消基底，这种技术同时增加了感光层和电路层的面积，进一步增加了感光度，同时也为安装更复杂的电路创造了条件，使HDR摄像功能成为现实。

这种新式的摄像头叫做堆栈式（积层型）背照CMOS传感器以下内容转载至：臭虫网堆栈式背照CMOS传感器结构图首先从结构图上可以看见，传统型的背照式结构的感光像素（pixed section）与控制电路（circult section）是处在同一层，而积层型背照式结构是分开两层。

这样后者可以加入W（白色像素），利用更大的感光面积来容纳它，灵敏度也不会下降。

加入W白色像素之后，摄像头感光元件在黑暗环境下的感光特性更加活跃，因此在弱光环境下图像的细节会变得清晰，噪点因而减少。

其次，由于传感器的控制电路在下层，处理电路的面积也会相应增大，因此可以进行更为复杂的电路运算。

在手机上实现多次曝光的高动态HDR运算也能够应付。

索尼的堆栈式结构实现HDR是依靠强大的单独处理电路，其可以在一次HDR曝光中迅速进行四次的高速运算，也就是一次曝光中读取四次图像数据。

简单来说，索尼在一次快门中可以进行四次的曝光，但因为现在这技术只针对视频，因此在录制视频中可以进行多次的HDR曝光，实现高动态的HDR效果。

堆栈式背照传感器的不同型号SONY作为世界第一开发堆栈式传感器的厂商，开发出‘IMX135’，‘IMX134’和‘ISX014’三款传感器，并集成‘IU135F3-Z’，‘IU134F9-Z’和‘IUS014F-Z’三款镜头模组，‘IU135F3-Z’自动对焦影像模组具备了高解析度F2.2镜头；‘IU134F9-Z’（宽x深x高=8.5×8.5×4.2mm*4）非常薄而紧凑；‘IUS014F-Z’是一个一体化影像模组，它结合了一个影像传感器、内置的相机信号处理功能及内置的自动对焦与图像调整功能。

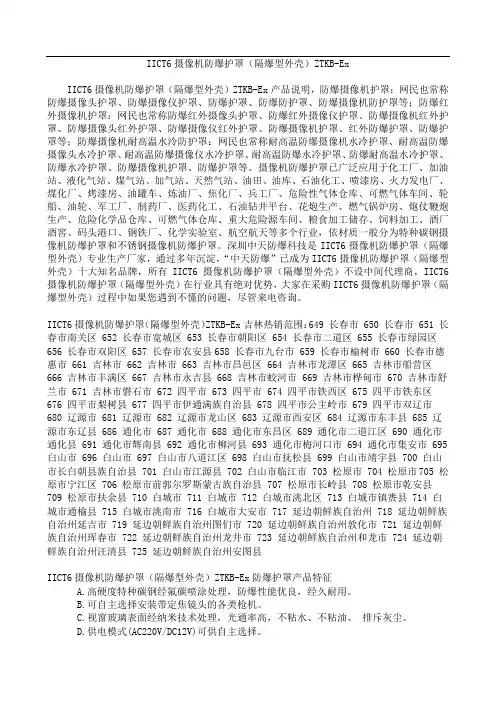

IICT6摄像机防爆护罩（隔爆型外壳）ZTKB-ExIICT6摄像机防爆护罩（隔爆型外壳）ZTKB-Ex产品说明，防爆摄像机护罩：网民也常称防爆摄像头护罩、防爆摄像仪护罩、防爆护罩、防爆防护罩、防爆摄像机防护罩等；防爆红外摄像机护罩：网民也常称防爆红外摄像头护罩、防爆红外摄像仪护罩、防爆摄像机红外护罩、防爆摄像头红外护罩、防爆摄像仪红外护罩、防爆摄像机护罩、红外防爆护罩、防爆护罩等；防爆摄像机耐高温水泠防护罩：网民也常称耐高温防爆摄像机水冷护罩、耐高温防爆摄像头水冷护罩、耐高温防爆摄像仪水冷护罩、耐高温防爆水冷护罩、防爆耐高温水冷护罩、防爆水冷护罩、防爆摄像机护罩、防爆护罩等。

摄像机防爆护罩已广泛应用于化工厂、加油站、液化气站、煤气站、加气站、天然气站、油田、油库、石油化工、喷漆房、火力发电厂、煤化厂、烤漆房、油罐车、炼油厂、焦化厂、兵工厂、危险性气体仓库、可燃气体车间、轮船、油轮、军工厂、制药厂、医药化工、石油钻井平台、花炮生产、燃气锅炉房、炮仗鞭炮生产、危险化学品仓库、可燃气体仓库、重大危险源车间、粮食加工储存、饲料加工、酒厂酒窖、码头港口、钢铁厂、化学实验室、航空航天等多个行业，依材质一般分为特种碳钢摄像机防爆护罩和不锈钢摄像机防爆护罩。

深圳中天防爆科技是IICT6摄像机防爆护罩（隔爆型外壳）专业生产厂家，通过多年沉淀，“中天防爆”已成为IICT6摄像机防爆护罩（隔爆型外壳）十大知名品牌，所有IICT6摄像机防爆护罩（隔爆型外壳）不设中间代理商，IICT6摄像机防爆护罩（隔爆型外壳）在行业具有绝对优势，大家在采购IICT6摄像机防爆护罩（隔爆型外壳）过程中如果您遇到不懂的问题，尽管来电咨询。

IICT6摄像机防爆护罩（隔爆型外壳）ZTKB-Ex吉林热销范围：649 长春市 650 长春市 651 长春市南关区 652 长春市宽城区 653 长春市朝阳区 654 长春市二道区 655 长春市绿园区656 长春市双阳区 657 长春市农安县658 长春市九台市 659 长春市榆树市 660 长春市德惠市 661 吉林市 662 吉林市 663 吉林市昌邑区 664 吉林市龙潭区 665 吉林市船营区666 吉林市丰满区 667 吉林市永吉县 668 吉林市蛟河市 669 吉林市桦甸市 670 吉林市舒兰市 671 吉林市磐石市 672 四平市 673 四平市 674 四平市铁西区 675 四平市铁东区676 四平市梨树县 677 四平市伊通满族自治县 678 四平市公主岭市 679 四平市双辽市680 辽源市 681 辽源市 682 辽源市龙山区 683 辽源市西安区 684 辽源市东丰县 685 辽源市东辽县 686 通化市 687 通化市 688 通化市东昌区 689 通化市二道江区 690 通化市通化县 691 通化市辉南县 692 通化市柳河县 693 通化市梅河口市 694 通化市集安市 695 白山市 696 白山市 697 白山市八道江区 698 白山市抚松县 699 白山市靖宇县 700 白山市长白朝县族自治县 701 白山市江源县 702 白山市临江市 703 松原市 704 松原市705 松原市宁江区 706 松原市前郭尔罗斯蒙古族自治县 707 松原市长岭县 708 松原市乾安县709 松原市扶余县 710 白城市 711 白城市 712 白城市洮北区 713 白城市镇赉县 714 白城市通榆县 715 白城市洮南市 716 白城市大安市 717 延边朝鲜族自治州 718 延边朝鲜族自治州延吉市 719 延边朝鲜族自治州图们市 720 延边朝鲜族自治州敦化市 721 延边朝鲜族自治州珲春市 722 延边朝鲜族自治州龙井市 723 延边朝鲜族自治州和龙市 724 延边朝鲜族自治州汪清县 725 延边朝鲜族自治州安图县IICT6摄像机防爆护罩（隔爆型外壳）ZTKB-Ex防爆护罩产品特征A.高硬度特种碳钢经氟碳喷涂处理，防爆性能优良，经久耐用。

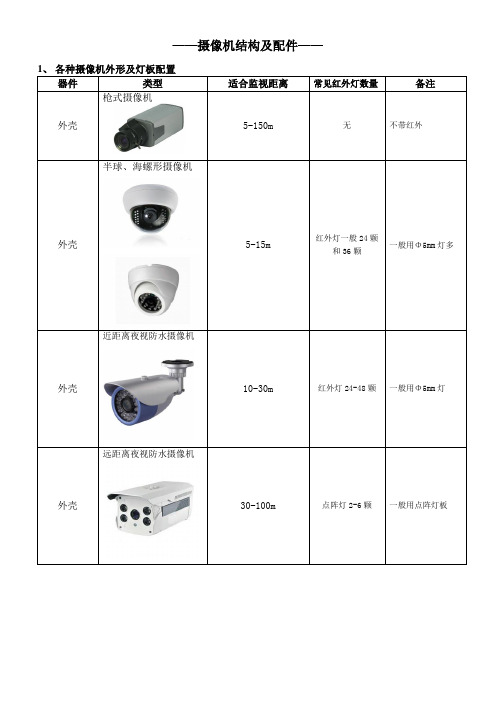

——摄像机结构及配件——1、各种摄像机外形及灯板配置器件类型适合监视距离常见红外灯数量备注外壳枪式摄像机5-150m 无不带红外外壳半球、海螺形摄像机5-15m红外灯一般24颗和36颗一般用Φ5mm灯多外壳近距离夜视防水摄像机10-30m 红外灯24-48颗一般用Φ5mm灯外壳远距离夜视防水摄像机30-100m 点阵灯2-6颗一般用点阵灯板2、 各种常用镜头及其应用器件类型焦距视角定义镜头单板机接口鱼眼全景镜头广角镜头2.1mm 2.5mm 2.8mm3.6mm 常用普通镜头4.0mm 6.0mm 8.0mm 12.0mm 窄角镜头16.0mm镜头CS 接口固定焦距(或带手动变焦)4.0mm 定焦镜头6.0mm 8.0mm 12.0mm 16.0mm 25.0mm 35.0mm 50.0mm 60.0mm外壳汽车后视、子弹头摄像机2-10m红外灯12-24颗 一般用Φ5mm 灯飞碟、伪装形等摄像机5-15m无（一般不带红外） 个性化私用场合3、红外灯板器件外型（尺寸）红外光照射角度适用机型红外发光二极管（红外灯）Φ5mm30°，45°，60°，80°，90°多用于半球，海螺，近距离摄像机Φ8mm（现在很少用）激光灯板15°，30°，45°，60°，80°，90°多用于75#，90#外壳点阵灯板（大功率）根据距离配置透镜角度多用于远距离外壳4、IR-CUT器件外观尺寸类型备注IR-CUT切换器单板机接口适用单板机镜头CS接口适用CS接口镜头。

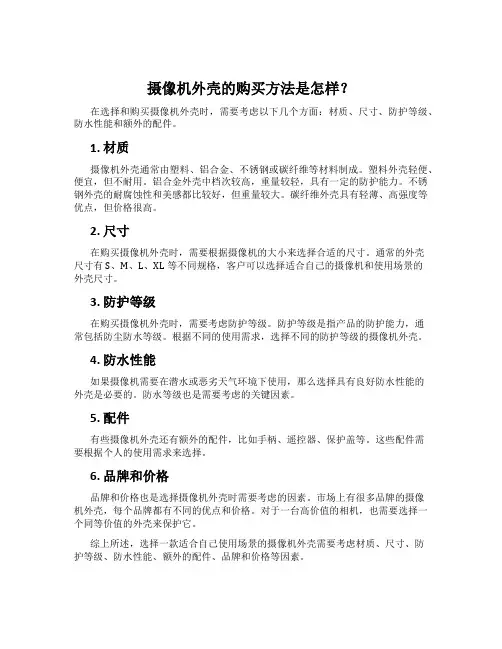

摄像机外壳的购买方法是怎样？
在选择和购买摄像机外壳时，需要考虑以下几个方面：材质、尺寸、防护等级、防水性能和额外的配件。

1. 材质
摄像机外壳通常由塑料、铝合金、不锈钢或碳纤维等材料制成。

塑料外壳轻便、便宜，但不耐用。

铝合金外壳中档次较高，重量较轻，具有一定的防护能力。

不锈钢外壳的耐腐蚀性和美感都比较好，但重量较大。

碳纤维外壳具有轻薄、高强度等优点，但价格很高。

2. 尺寸
在购买摄像机外壳时，需要根据摄像机的大小来选择合适的尺寸。

通常的外壳
尺寸有S、M、L、XL等不同规格，客户可以选择适合自己的摄像机和使用场景的
外壳尺寸。

3. 防护等级
在购买摄像机外壳时，需要考虑防护等级。

防护等级是指产品的防护能力，通
常包括防尘防水等级。

根据不同的使用需求，选择不同的防护等级的摄像机外壳。

4. 防水性能
如果摄像机需要在潜水或恶劣天气环境下使用，那么选择具有良好防水性能的
外壳是必要的。

防水等级也是需要考虑的关键因素。

5. 配件
有些摄像机外壳还有额外的配件，比如手柄、遥控器、保护盖等。

这些配件需
要根据个人的使用需求来选择。

6. 品牌和价格
品牌和价格也是选择摄像机外壳时需要考虑的因素。

市场上有很多品牌的摄像
机外壳，每个品牌都有不同的优点和价格。

对于一台高价值的相机，也需要选择一个同等价值的外壳来保护它。

综上所述，选择一款适合自己使用场景的摄像机外壳需要考虑材质、尺寸、防
护等级、防水性能、额外的配件、品牌和价格等因素。

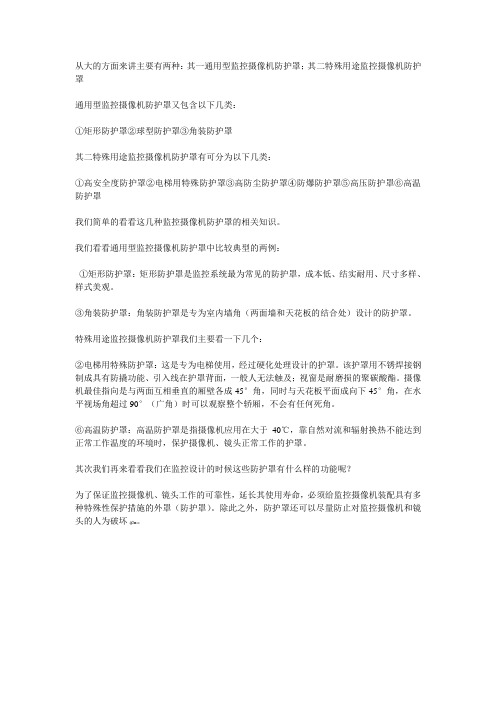

从大的方面来讲主要有两种：其一通用型监控摄像机防护罩；其二特殊用途监控摄像机防护罩
通用型监控摄像机防护罩又包含以下几类：
①矩形防护罩②球型防护罩③角装防护罩
其二特殊用途监控摄像机防护罩有可分为以下几类：
①高安全度防护罩②电梯用特殊防护罩③高防尘防护罩④防爆防护罩⑤高压防护罩⑥高温防护罩
我们简单的看看这几种监控摄像机防护罩的相关知识。

我们看看通用型监控摄像机防护罩中比较典型的两例：
①矩形防护罩：矩形防护罩是监控系统最为常见的防护罩，成本低、结实耐用、尺寸多样、样式美观。

③角装防护罩：角装防护罩是专为室内墙角（两面墙和天花板的结合处）设计的防护罩。

特殊用途监控摄像机防护罩我们主要看一下几个：
②电梯用特殊防护罩：这是专为电梯使用，经过硬化处理设计的护罩。

该护罩用不锈焊接钢制成具有防撬功能、引入线在护罩背面，一般人无法触及；视窗是耐磨损的聚碳酸酯。

摄像机最佳指向是与两面互相垂直的厢壁各成45°角，同时与天花板平面成向下45°角，在水平视场角超过90°（广角）时可以观察整个轿厢，不会有任何死角。

⑥高温防护罩：高温防护罩是指摄像机应用在大于40℃，靠自然对流和辐射换热不能达到正常工作温度的环境时，保护摄像机、镜头正常工作的护罩。

其次我们再来看看我们在监控设计的时候这些防护罩有什么样的功能呢？
为了保证监控摄像机、镜头工作的可靠性，延长其使用寿命，必须给监控摄像机装配具有多种特殊性保护措施的外罩（防护罩）。

除此之外，防护罩还可以尽量防止对监控摄像机和镜头的人为破坏sl y123.om。

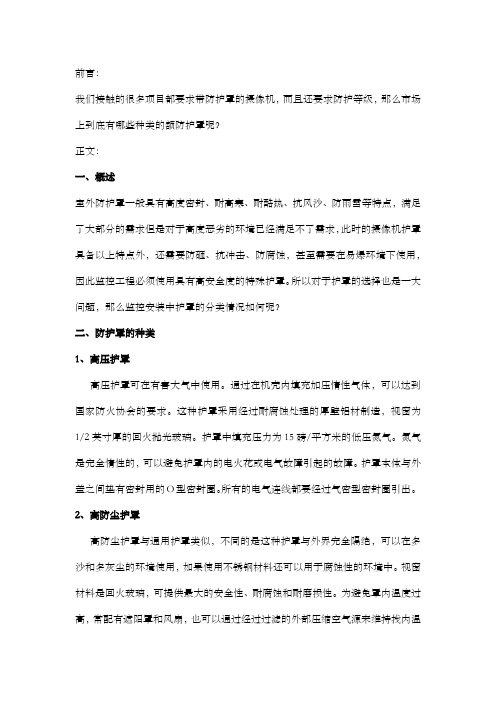

我们接触的很多项目都要求带防护罩的摄像机，而且还要求防护等级，那么市场上到底有哪些种类的额防护罩呢？正文：一、概述室外防护罩一般具有高度密封、耐高寒、耐酷热、抗风沙、防雨雪等特点，满足了大部分的需求但是对于高度恶劣的环境已经满足不了需求，此时的摄像机护罩具备以上特点外，还需要防砸、抗冲击、防腐蚀，甚至需要在易爆环境下使用，因此监控工程必须使用具有高安全度的特殊护罩。

所以对于护罩的选择也是一大问题，那么监控安装中护罩的分类情况如何呢？二、防护罩的种类1、高压护罩高压护罩可在有害大气中使用。

通过在机壳内填充加压惰性气体，可以达到国家防火协会的要求。

这种护罩采用经过耐腐蚀处理的厚壁铝材制造，视窗为1/2英寸厚的回火抛光玻璃。

护罩中填充压力为15磅/平方米的低压氮气。

氮气是完全惰性的，可以避免护罩内的电火花或电气故障引起的故障。

护罩本体与外盖之间垫有密封用的O型密封圈。

所有的电气连线都要经过气密型密封圈引出。

2、高防尘护罩高防尘护罩与通用护罩类似，不同的是这种护罩与外界完全隔绝，可以在多沙和多灰尘的环境使用，如果使用不锈钢材料还可以用于腐蚀性的环境中。

视窗材料是回火玻璃，可提供最大的安全性、耐腐蚀和耐磨损性。

为避免罩内温度过高，常配有遮阳罩和风扇，也可以通过经过过滤的外部压缩空气源来维持找内温风冷系统仍然使用的是空气流动冷却原理，采用强迫通风的方式将冷却剂（净化空气）送入防护罩或防护罩隔层中，将防护罩内热量带出，达到冷却目的。

强迫通风冷却系统有直接冷却和间接冷却两种。

在环境温度大于80℃（如加热炉、炼钢炉等）靠强迫风冷已无法控制温升时，可采用强迫水冷系统。

水的导热系数和比热均比空气要大，因此与风冷相比，大大减少了有关换热环节的热阻，提高了换热效率。

护罩含有内建的水夹套，可以有效地将摄像机和镜头与外界环境隔离。

根据用途的不同，材料可以是铝材或者不锈钢。

护罩内部装有风扇，使罩内空气往复循环，以提高热传递效率。

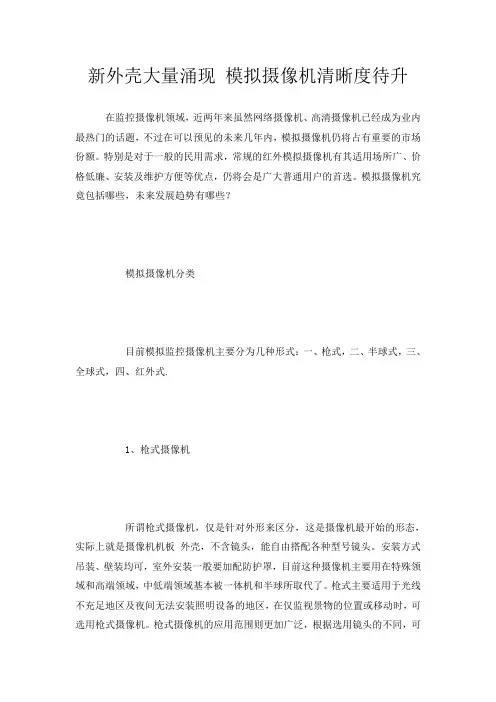

新外壳大量涌现模拟摄像机清晰度待升在监控摄像机领域，近两年来虽然网络摄像机、高清摄像机已经成为业内最热门的话题，不过在可以预见的未来几年内，模拟摄像机仍将占有重要的市场份额。

特别是对于一般的民用需求，常规的红外模拟摄像机有其适用场所广、价格低廉、安装及维护方便等优点，仍将会是广大普通用户的首选。

模拟摄像机究竟包括哪些，未来发展趋势有哪些？模拟摄像机分类目前模拟监控摄像机主要分为几种形式：一、枪式，二、半球式，三、全球式，四、红外式.1、枪式摄像机所谓枪式摄像机，仅是针对外形来区分，这是摄像机最开始的形态，实际上就是摄像机机板外壳，不含镜头，能自由搭配各种型号镜头。

安装方式吊装、壁装均可，室外安装一般要加配防护罩，目前这种摄像机主要用在特殊领域和高端领域，中低端领域基本被一体机和半球所取代了。

枪式主要适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用枪式摄像机。

枪式摄像机的应用范围则更加广泛，根据选用镜头的不同，可以实现远距离监控或广角监控，应用的场合也比半球广，枪机的变焦范围则取决于选用的镜头，可以从几倍到几十倍不等，而且镜头的更换比较容易，此外如有需求枪机则需要另外配置防护罩。

2、半球摄像机半球摄像机，同样是针对外形命名的。

原理上和枪式摄像机相同，只是形态不同而已，实际上就是摄像机机板镜头外壳，一般用于室内，吸顶式安装，受外形限制一般镜头焦距不会超过20mm，监控距离较短；半球摄像机因其美观的外形和较好的隐蔽性能广泛应用在银行、酒店、写字楼、商场、地铁、电梯轿厢等需要监控、讲究美观、注重隐蔽的场所。

整体来说，枪式摄像头可扩展性更高；半球摄像头更加美观隐蔽，由于民用监控对镜头要求并不是较特殊，因此选择半球更加实用。

3、球形摄像机球形摄像机是监控产品的高端设备，以云台的转速可划分为高速球、中速球和低速球；以使用环境区分可划分室内智能球型和室外智能球；以安装方式可划分吊装、侧装或嵌入。

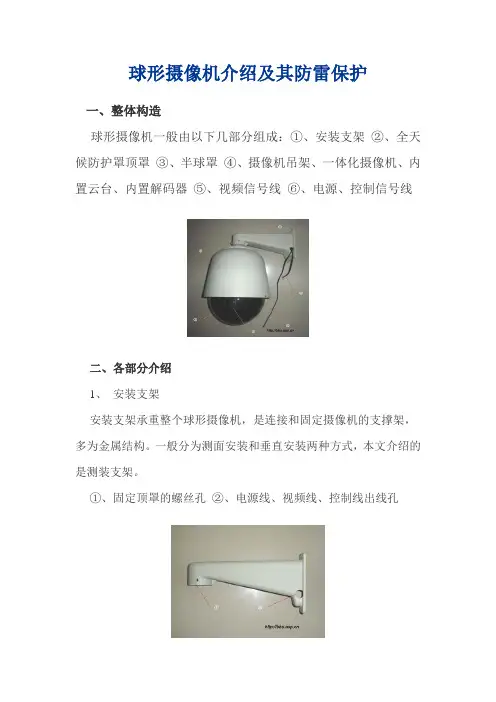

球形摄像机介绍及其防雷保护一、整体构造球形摄像机一般由以下几部分组成：①、安装支架②、全天候防护罩顶罩③、半球罩④、摄像机吊架、一体化摄像机、内置云台、内置解码器⑤、视频信号线⑥、电源、控制信号线二、各部分介绍1、安装支架安装支架承重整个球形摄像机，是连接和固定摄像机的支撑架，多为金属结构。

一般分为测面安装和垂直安装两种方式，本文介绍的是测装支架。

①、固定顶罩的螺丝孔②、电源线、视频线、控制线出线孔2、防护罩顶罩防护顶罩内固定有摄像机吊架，用于固定摄像机，防护顶罩一般为金属或者abs工程塑料材质，具有防水、防酸雨、耐高温、抗腐蚀的作用，是球形摄像机主要部件的防护伞。

①、供安装支架固定的螺丝孔②、固定半球罩的螺丝孔3、半球罩半球罩是个半球形状的罩子，安装于防护顶罩的下部，一般为耐用的全景不变形亚加力材料构成，采光率高，透明度好，透视景物不变形不失真。

是保护摄像机的眼睛。

①、供安装支架固定的螺丝孔4、摄像机吊架、一体化摄像机、内置云台、内置解码器摄像机吊架一般为金属材料构成，用于固定摄像机，吊架上面同时附有内置云台和解码器。

①、供防护顶罩固定的螺丝孔②、一体化摄像机③、内置解码器④、云台水平转动电机⑤、云台垂直转动电机5、内置解码器解码器的功能数要是供给摄像机工作所需的电源，并通过控制信号实现控制云台上、下、左、右转动，以及摄像机的镜头实现变倍、聚焦、光圈变化的功能。

解码器一般分为外置解码器和内置解码器两种，此处介绍的属于内置解码器。

①、解码器控制信号输入②、解码器电源输入③、云台控制信号输出④、摄像机电源输出⑤、镜头控制信号输出⑥、摄像机视频信号输出⑦、摄像机镜头控制信号输入6、内置云台云台的作用是根据解码器输出的控制信号，利用云台电机的水平或者垂直的转动，从而实现调整摄像机镜头位置的控制。

球机云台的安装完毕后一般都要进行水平和垂直位置的限位角度调整，云台的水平及垂直的转动角度是通过限位开关来实现的。

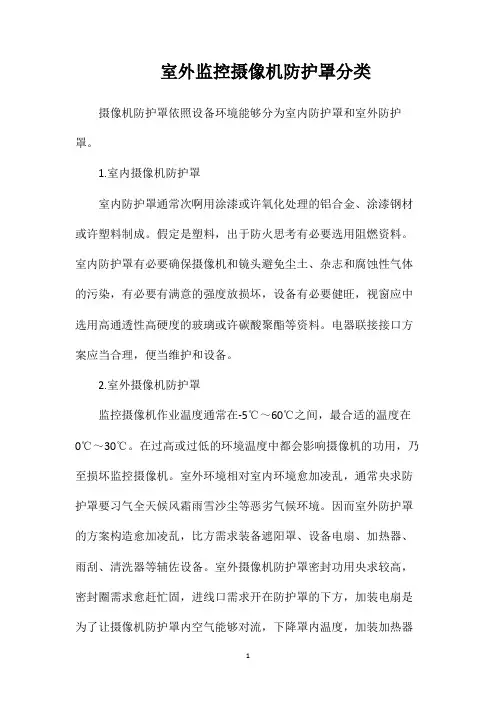

室外监控摄像机防护罩分类摄像机防护罩依照设备环境能够分为室内防护罩和室外防护罩。

1.室内摄像机防护罩室内防护罩通常次啊用涂漆或许氧化处理的铝合金、涂漆钢材或许塑料制成。

假定是塑料，出于防火思考有必要选用阻燃资料。

室内防护罩有必要确保摄像机和镜头避免尘土、杂志和腐蚀性气体的污染，有必要有满意的强度放损坏，设备有必要健旺，视窗应中选用高通透性高硬度的玻璃或许碳酸聚酯等资料。

电器联接接口方案应当合理，便当维护和设备。

2.室外摄像机防护罩监控摄像机作业温度通常在-5℃～60℃之间，最合适的温度在0℃～30℃。

在过高或过低的环境温度中都会影响摄像机的功用，乃至损坏监控摄像机。

室外环境相对室内环境愈加凌乱，通常央求防护罩要习气全天候风霜雨雪沙尘等恶劣气候环境。

因而室外防护罩的方案构造愈加凌乱，比方需求装备遮阳罩、设备电扇、加热器、雨刮、清洗器等辅佐设备。

室外摄像机防护罩密封功用央求较高，密封圈需求愈赶忙固，进线口需求开在防护罩的下方，加装电扇是为了让摄像机防护罩内空气能够对流，下降罩内温度，加装加热器是为了跋涉罩内温度，让摄像机在低温环境中能够正常作业。

电扇，加热器等设备能够手动或许由防护罩的温度感应器主动操控，而雨刮和清洗机则由作业人员手动操控。

从质料来说，室外防护罩通常选用合金、带涂层的钢材，不锈钢、塑料等。

制作资料有必要能够耐受紫外线的照耀，不然回很快呈现裂纹、褪色、强度下降一级老化景象。

在需求防护罩经用、具有高安全度、可抵挡人为损坏的环境中应当运用不锈钢防护罩；经过恰当处理的铝防护罩也是一种功用优异的防护罩，处理办法有三种：聚氨酯烤漆、阳极氧化、阳极氧化加涂漆。

在有腐蚀性气体的环境中不该当挑选铝制或钢制协作；在盐雾环境中应运用不锈钢或分外塑料制成的防护罩。

别的为添加防护罩的安全功用，避免人为损坏，许多防护罩上还装有防拆开关，一旦防护罩被翻开将宣告报警信号。

摄像机防护罩依照形状能够分为以下几种：1.枪式防护罩枪式防护罩是监控体系最为多见的防护罩，本钱低、健旺经用、规范多样、款式漂亮。

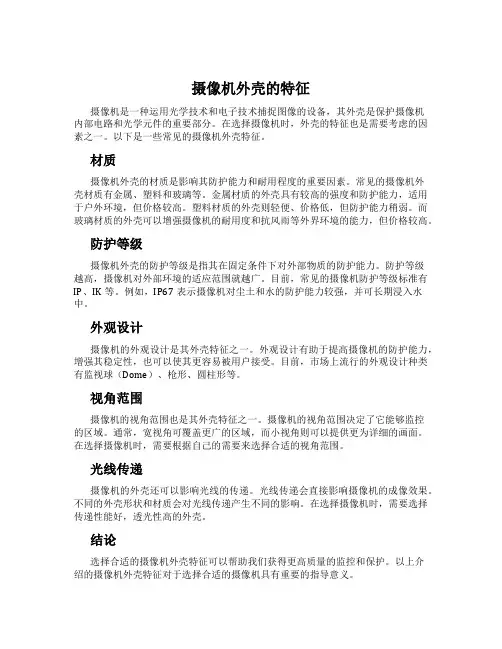

摄像机外壳的特征摄像机是一种运用光学技术和电子技术捕捉图像的设备，其外壳是保护摄像机内部电路和光学元件的重要部分。

在选择摄像机时，外壳的特征也是需要考虑的因素之一。

以下是一些常见的摄像机外壳特征。

材质摄像机外壳的材质是影响其防护能力和耐用程度的重要因素。

常见的摄像机外壳材质有金属、塑料和玻璃等。

金属材质的外壳具有较高的强度和防护能力，适用于户外环境，但价格较高。

塑料材质的外壳则轻便、价格低，但防护能力稍弱。

而玻璃材质的外壳可以增强摄像机的耐用度和抗风雨等外界环境的能力，但价格较高。

防护等级摄像机外壳的防护等级是指其在固定条件下对外部物质的防护能力。

防护等级越高，摄像机对外部环境的适应范围就越广。

目前，常见的摄像机防护等级标准有IP、IK等。

例如，IP67表示摄像机对尘土和水的防护能力较强，并可长期浸入水中。

外观设计摄像机的外观设计是其外壳特征之一。

外观设计有助于提高摄像机的防护能力，增强其稳定性，也可以使其更容易被用户接受。

目前，市场上流行的外观设计种类有监视球（Dome）、枪形、圆柱形等。

视角范围摄像机的视角范围也是其外壳特征之一。

摄像机的视角范围决定了它能够监控的区域。

通常，宽视角可覆盖更广的区域，而小视角则可以提供更为详细的画面。

在选择摄像机时，需要根据自己的需要来选择合适的视角范围。

光线传递摄像机的外壳还可以影响光线的传递。

光线传递会直接影响摄像机的成像效果。

不同的外壳形状和材质会对光线传递产生不同的影响。

在选择摄像机时，需要选择传递性能好，透光性高的外壳。

结论选择合适的摄像机外壳特征可以帮助我们获得更高质量的监控和保护。

以上介绍的摄像机外壳特征对于选择合适的摄像机具有重要的指导意义。
