搭接焊

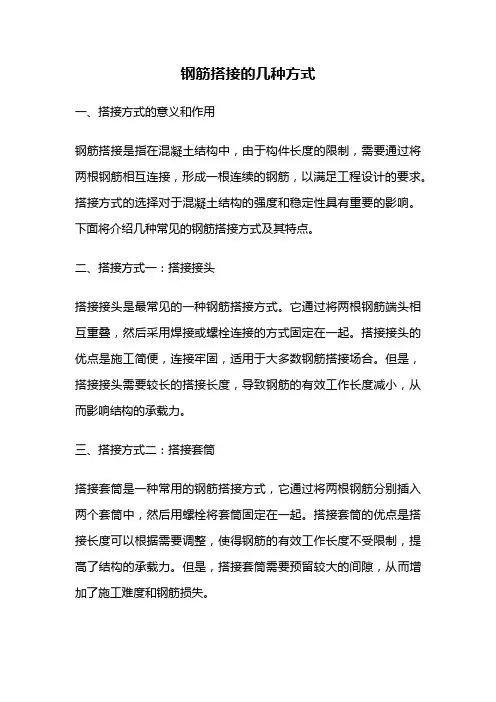

钢筋搭接的几种方式一、搭接方式的意义和作用钢筋搭接是指在混凝土结构中，由于构件长度的限制，需要通过将两根钢筋相互连接，形成一根连续的钢筋，以满足工程设计的要求。

搭接方式的选择对于混凝土结构的强度和稳定性具有重要的影响。

下面将介绍几种常见的钢筋搭接方式及其特点。

二、搭接方式一：搭接接头搭接接头是最常见的一种钢筋搭接方式。

它通过将两根钢筋端头相互重叠，然后采用焊接或螺栓连接的方式固定在一起。

搭接接头的优点是施工简便，连接牢固，适用于大多数钢筋搭接场合。

但是，搭接接头需要较长的搭接长度，导致钢筋的有效工作长度减小，从而影响结构的承载力。

三、搭接方式二：搭接套筒搭接套筒是一种常用的钢筋搭接方式，它通过将两根钢筋分别插入两个套筒中，然后用螺栓将套筒固定在一起。

搭接套筒的优点是搭接长度可以根据需要调整，使得钢筋的有效工作长度不受限制，提高了结构的承载力。

但是，搭接套筒需要预留较大的间隙，从而增加了施工难度和钢筋损失。

四、搭接方式三：搭接焊接搭接焊接是一种常用的钢筋搭接方式，它通过将两根钢筋端头相互重叠，然后采用电焊的方式将其焊接在一起。

搭接焊接的优点是连接牢固，搭接长度可以根据需要调整，适用于较大截面的钢筋搭接。

但是，搭接焊接需要专业的焊工和焊接设备，施工难度较大，且焊接过程中会产生大量的热量，可能对周围混凝土结构造成热应力影响。

五、搭接方式四：搭接搭扣搭接搭扣是一种常用的钢筋搭接方式，它通过将两根钢筋端头相互重叠，然后采用搭扣将其固定在一起。

搭接搭扣的优点是施工简便，连接牢固，适用于较小截面的钢筋搭接。

但是，搭接搭扣需要预留一定的搭接长度，从而影响钢筋的有效工作长度。

六、总结钢筋搭接是混凝土结构中常见的施工方式，通过将两根钢筋相互连接，形成一根连续的钢筋，以满足工程设计的要求。

搭接方式的选择应根据实际情况进行，综合考虑结构的强度、稳定性和施工的便利性。

在搭接过程中，应注意保证搭接部位的质量，避免出现焊接不牢固、套筒松动等问题，以确保结构的安全可靠。

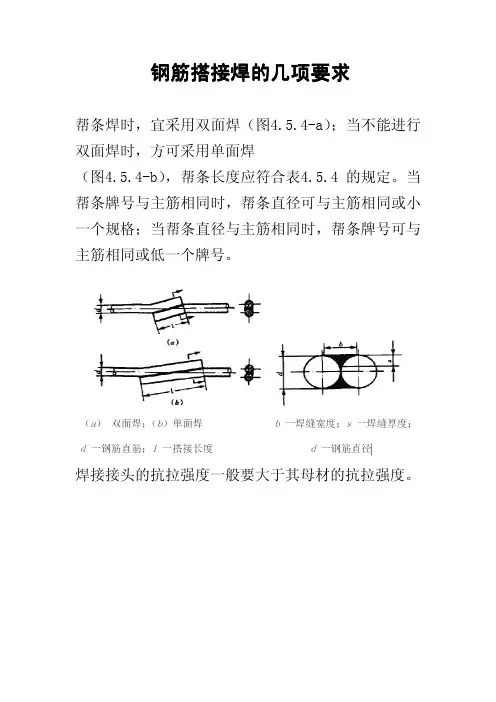

钢筋搭接焊的几项要求
帮条焊时，宜采用双面焊（图4.5.4-a）；当不能进行双面焊时，方可采用单面焊
（图4.5.4-b），帮条长度应符合表4.5.4的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号。

焊接接头的抗拉强度一般要大于其母材的抗拉强度。

4.5.5搭接焊时，宜采用双面焊（图4.5.5-a)。

当不能进行双面焊时，方可采用单面焊（图
4.5.3-b）。

搭接长度可与本规程表4.5.4帮条长度相同。

4.5.6帮条焊接头或搭接焊接头的焊缝厚度s不应小于主筋直径的0.3倍；
焊缝宽度b不应小于主筋直径的0.8倍（图4.5.6）。

注：焊缝厚度S很重要，当需要时，截切试件断面，经磨光、腐蚀后，才能测出;以下有关条文规定均同。

4.5.7帮条焊或搭接焊时，钢筋的装配和焊接应符合下列要求：
12搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上;搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上.。

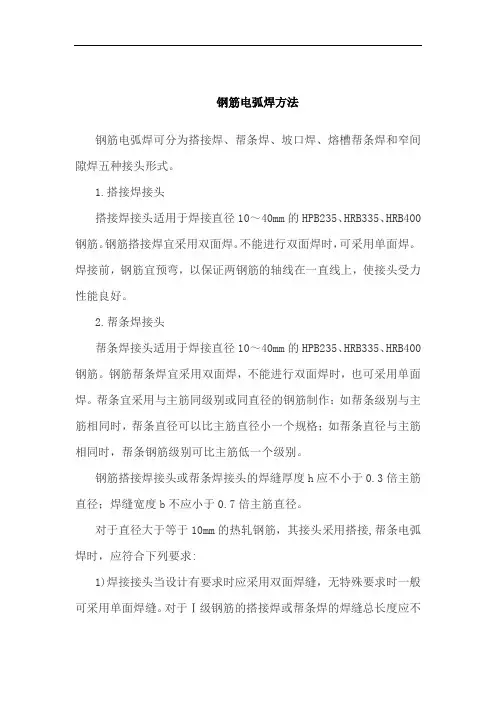

钢筋电弧焊方法
钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式。

1.搭接焊接头
搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。

钢筋搭接焊宜采用双面焊。

不能进行双面焊时，可采用单面焊。

焊接前，钢筋宜预弯，以保证两钢筋的轴线在一直线上，使接头受力性能良好。

2.帮条焊接头
帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。

钢筋帮条焊宜采用双面焊，不能进行双面焊时，也可采用单面焊。

帮条宜采用与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时，帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时，帮条钢筋级别可比主筋低一个级别。

钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不应小于0.7倍主筋直径。

对于直径大于等于10mm的热轧钢筋，其接头采用搭接,帮条电弧焊时，应符合下列要求:
1)焊接接头当设计有要求时应采用双面焊缝，无特殊要求时一般可采用单面焊缝。

对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不
小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头两边的焊缝长度应相等。

2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不应小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时，不应小于主筋截面面积的1.5倍。

为了便于施焊和使帮条与主筋的中心线在同一平面上。

帮条宜采用与主筋同钢号，同直径的钢筋制成，如帮条与主筋级别不同时，应按设计强度进行换算。

帮条的长度应满足相应的焊缝要求。

钢筋搭接焊施工方案钢筋搭接焊施工方案一、施工前准备1. 确定施工地点和钢筋搭接焊接的位置。

2. 清理施工区域，确保施工地面整洁平稳。

3. 检查焊接设备和工具是否正常工作。

4. 按照施工要求准备所需的焊接材料。

二、钢筋搭接焊施工步骤1. 根据设计图纸和要求，将需要搭接的钢筋端面垂直切除均匀的齿形。

2. 清理切口处的锈蚀和杂物。

3. 对切口处进行预热处理，提高焊接质量。

4. 使用电焊机进行焊接，保持焊接材料和焊缝的正确位置。

5. 焊接完成后，使用带锯片的手电锯将焊缝部分切除，使其与钢筋的表面齐平。

6. 对焊接部位进行除渣处理，确保焊缝质量。

7. 进行焊缝的检查，发现问题及时进行修复。

三、施工注意事项1. 操作人员必须经过专业培训并持有合格的焊工证。

2. 操作人员应穿戴防护设备，包括焊接面罩、焊接手套等。

3. 确保施工现场通风良好，避免有害气体积聚。

4. 严格控制焊接电流和焊接时间，防止焊接过热或焊接不足。

5. 确保焊接材料的质量和完整性，避免使用受损的焊条或丝材。

6. 检查焊接焊缝的质量，确保焊接牢固可靠。

7. 施工结束后，清理施工区域，确保安全整洁。

四、质量控制与检查1. 定期抽查焊接的质量，确保焊缝的强度和密实性。

2. 每次焊接完成后，进行焊缝的临时验收，发现问题立即整改。

3. 按照相关标准进行焊接焊缝的抽样检测，确保达到设计要求。

五、安全措施1. 操作人员必须佩戴防护设备，做好安全防护工作。

2. 施工现场要设置明显的警示标志，确保周围人员安全。

3. 严禁使用携带开关的电器设备，以防止误操作引发事故。

4. 确保焊接设备和电源的接地良好，避免电击等事故发生。

5. 密切关注天气状况，避免在雷雨天气中施工，以防触电事故发生。

通过以上方案和注意事项，可以有效地进行钢筋搭接焊施工，保证施工质量和施工安全。

同时，施工人员应具备相关的专业知识和技能，严格按照规范进行操作，确保施工顺利进行。

在施工过程中，必须严格遵守安全措施，确保操作人员和周围人员的安全。

搭接焊接的工艺流程
搭接焊接的工艺流程如下：
1. 钢板材料的准备：根据要求准备加工钢板材料，洁净表面，确保无任何杂质和污物。

2. 设计焊接接头：根据需要的接头图纸设计接头，确定接头的截面形状和尺寸，考虑焊接性能和使用条件。

3. 加工接头：使用机器或手工工具对钢板进行加工，形成焊接接头。

4. 清洁接头：使用清洁工具将接头的表面清洗干净，确保无污物和杂质。

5. 预热工艺：根据钢板的材料和厚度，确定预热温度和时间，对接头进行预热，提高焊接质量。

6. 焊接工艺：使用焊接设备进行焊接，根据不同的焊接材料和接头类型，选择不同的焊接方法和焊接参数，确保焊接质量。

7. 焊缝清理：使用清洁工具清理焊缝和周围的区域，确保无焊渣和杂质，提高焊接质量。

8. 检测质量：使用检测工具对焊接接头进行检测，确定焊接质量是否符合标准和要求。

9. 后处理工艺：根据需要进行喷漆或其他后处理工艺，提高焊接工件的外观和耐久性。

10. 质量检验和验收：经过焊接工艺的加工后，对焊接的工件进行质量检验和验收，确保符合工程要求。

焊接中钢板搭接与对接的区别
在焊接中，钢板的搭接与对接是两种不同的连接方式。

钢板搭接是指将两块钢板边缘交叠在一起，然后进行焊接。

这种方式常用于对接不太重要的结构，因为搭接焊接的强度通常不如对接焊接。

搭接焊接的优点是可以减少对接焊接时的工艺要求，适用于一些对接不太严格的场合。

对接焊接则是将两块钢板的边缘对齐，然后进行焊接。

这种方式通常用于对接重要的结构，因为对接焊接的强度更高，连接更牢固。

对接焊接需要更高的工艺要求，包括对接面的准备、焊接工艺参数的控制等，但是它可以提供更可靠的连接。

从结构强度来看，对接焊接的强度通常优于搭接焊接。

但是在实际应用中，需要根据具体情况选择合适的焊接方式。

例如，对于一些要求不太严格的结构，可以选择搭接焊接来简化工艺，降低成本。

而对于一些对接强度要求高的结构，就需要选择对接焊接来确保连接的牢固性和可靠性。

总的来说，钢板的搭接焊接和对接焊接各有其适用的场合，需要根据具体的工程要求和结构特点来进行选择。

同时，在进行焊接
时，还需要严格控制焊接工艺，确保焊接质量，从而保证焊接连接的可靠性和安全性。

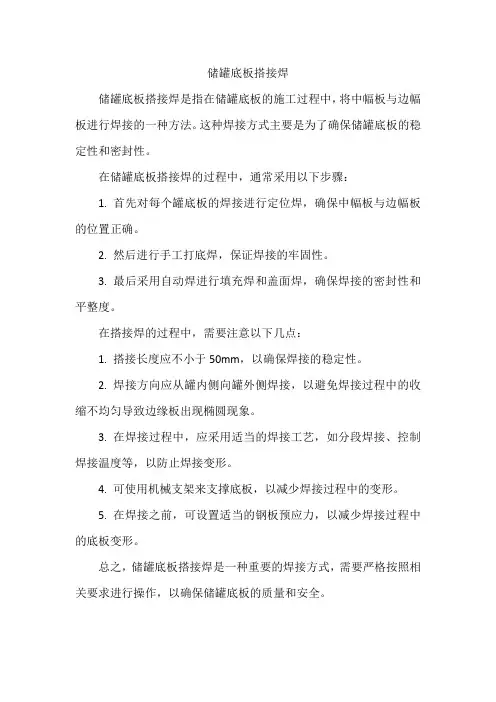

储罐底板搭接焊
储罐底板搭接焊是指在储罐底板的施工过程中，将中幅板与边幅板进行焊接的一种方法。

这种焊接方式主要是为了确保储罐底板的稳定性和密封性。

在储罐底板搭接焊的过程中，通常采用以下步骤：
1. 首先对每个罐底板的焊接进行定位焊，确保中幅板与边幅板的位置正确。

2. 然后进行手工打底焊，保证焊接的牢固性。

3. 最后采用自动焊进行填充焊和盖面焊，确保焊接的密封性和平整度。

在搭接焊的过程中，需要注意以下几点：
1. 搭接长度应不小于50mm，以确保焊接的稳定性。

2. 焊接方向应从罐内侧向罐外侧焊接，以避免焊接过程中的收缩不均匀导致边缘板出现椭圆现象。

3. 在焊接过程中，应采用适当的焊接工艺，如分段焊接、控制焊接温度等，以防止焊接变形。

4. 可使用机械支架来支撑底板，以减少焊接过程中的变形。

5. 在焊接之前，可设置适当的钢板预应力，以减少焊接过程中的底板变形。

总之，储罐底板搭接焊是一种重要的焊接方式，需要严格按照相关要求进行操作，以确保储罐底板的质量和安全。

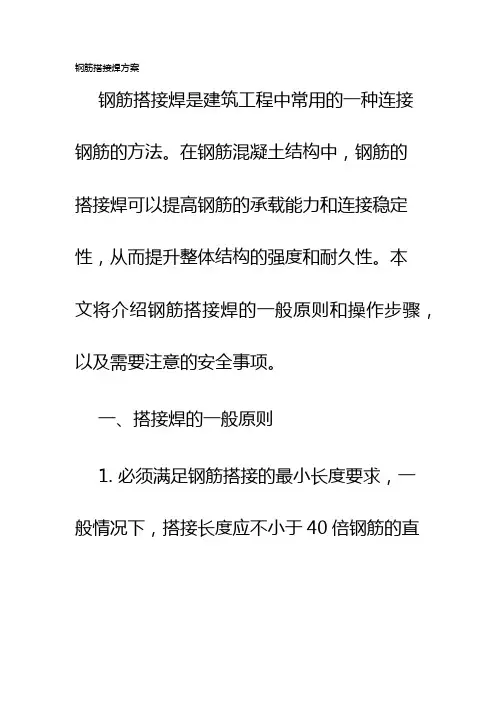

钢筋搭接焊方案钢筋搭接焊是建筑工程中常用的一种连接钢筋的方法。

在钢筋混凝土结构中，钢筋的搭接焊可以提高钢筋的承载能力和连接稳定性，从而提升整体结构的强度和耐久性。

本文将介绍钢筋搭接焊的一般原则和操作步骤，以及需要注意的安全事项。

一、搭接焊的一般原则1. 必须满足钢筋搭接的最小长度要求，一般情况下，搭接长度应不小于40倍钢筋的直径。

同时，搭接焊的位置应位于结构计算受力部位。

2. 确保搭接焊的质量和可靠性。

焊接的强度应满足设计要求，并且焊缝应连续，无裂缝、夹渣等缺陷。

3. 使用合适的焊接材料。

一般情况下，常用的焊接材料有焊条和焊丝两种，选择合适的焊材应根据结构设计和所处环境的要求来确定。

4. 严格按照施工规范和操作说明进行操作。

在进行钢筋搭接焊之前，必须对焊接设备进行检查和调试，确保设备的正常工作。

同时，焊接操作人员必须经过专门的培训和持证上岗。

二、钢筋搭接焊的操作步骤1. 准备工作：清理并处理待连接钢筋的表面。

首先，将待连接的钢筋表面清理干净，去除锈蚀和混凝土残渣。

然后，应根据焊接设计的要求，对钢筋表面进行处理，以提高焊接接头的质量。

2. 固定钢筋：根据搭接焊的位置和长度要求，使用合适的钢筋连接件将待焊接的钢筋固定在适当的位置上。

连接件的选择应根据工程要求和焊接设计的要求来确定。

3. 焊接操作：按照焊接设备的规程和操作说明，将焊条或焊丝与钢筋搭接部位进行焊接。

在焊接过程中，要注意保持稳定的电弧和适当的焊接电流，确保焊接接头的质量和强度。

4. 焊后处理：焊接完成后，对焊接接头进行检查和处理。

首先，用钢丝刷将焊接接头表面的焊渣和杂质清除干净。

然后，使用适当的工具对焊接接头进行检查，并按照相应的规范对焊接接头进行验收。

三、安全事项1. 注意个人防护。

在进行钢筋搭接焊过程中，焊接操作人员应穿戴个人防护设备，包括焊帽、焊手套、焊衣、防护眼镜等。

同时，操作人员应注意焊接区域的通风和通气，防止有毒气体的积聚。

2. 严格控制焊接电流。

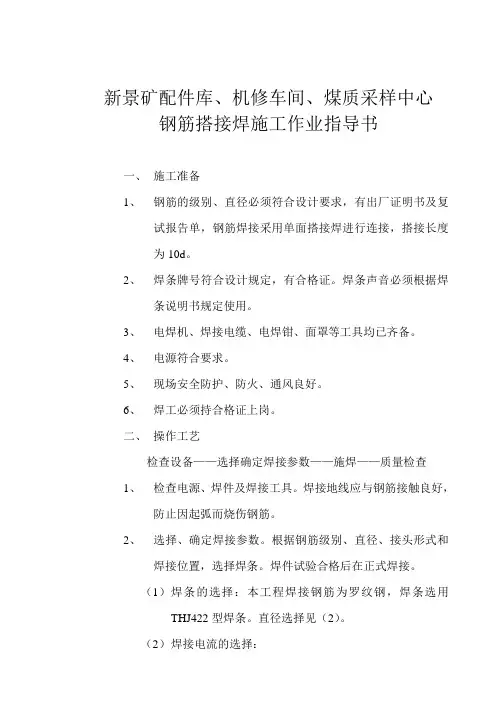

新景矿配件库、机修车间、煤质采样中心钢筋搭接焊施工作业指导书一、施工准备1、钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单，钢筋焊接采用单面搭接焊进行连接，搭接长度为10d。

2、焊条牌号符合设计规定，有合格证。

焊条声音必须根据焊条说明书规定使用。

3、电焊机、焊接电缆、电焊钳、面罩等工具均已齐备。

4、电源符合要求。

5、现场安全防护、防火、通风良好。

6、焊工必须持合格证上岗。

二、操作工艺检查设备——选择确定焊接参数——施焊——质量检查1、检查电源、焊件及焊接工具。

焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

2、选择、确定焊接参数。

根据钢筋级别、直径、接头形式和焊接位置，选择焊条。

焊件试验合格后在正式焊接。

（1）焊条的选择：本工程焊接钢筋为罗纹钢，焊条选用THJ422型焊条。

直径选择见（2）。

（2）焊接电流的选择：3、施焊A、引弧：在搭接钢筋的一端开始，收弧要在钢筋的端头上，弧坑要填满，第一层焊缝要有足够的熔剂。

B、定位：搭接焊时，用两点固定，定位焊缝离搭接端部20mm以上。

主焊缝与定位焊缝、及定位焊缝的始端于终端，要熔合良好。

C、搭接焊前，钢筋要予弯，以保证两钢筋的轴线在一条轴线上。

D、接头焊缝厚度h不应小于主筋直径的0.3倍,焊缝宽度b不应小于主筋直径的0.7倍.三、质量标准1、钢筋的品种和质量、焊条的牌号、性能必须符合设计要求和有关标准的规定。

2、钢筋焊接接头的位置、数量符合设计和施工验收规范的规定。

3、焊接头的强度检验必须合格。

成品每批切取3个接头进行抗拉实验，300个同类型接头为一个检验批，不足300个仍为一批。

4、焊接表面平整，不得有较大的凹陷、焊瘤。

5、接头处不得有裂纹。

6、尺寸偏差及缺陷允许值a、接头处钢筋轴线的偏移0.1d且不大于3mm.b、焊缝厚度+0.05d,0。

搭接焊缝要求
搭接焊缝是指在焊接过程中使用两个或多个金属材料进行连接
的焊接方法。

由于搭接焊缝需要同时焊接多个材料，因此对于搭接焊缝的要求也比较高，以下是搭接焊缝的要求：
1. 焊接前必须对搭接部位进行清理，以确保焊接区域无油污、锈迹和表面氧化。

2. 焊丝的选择要与焊接材料相匹配，以获得最佳的焊接效果。

3. 焊接时需要控制好焊接温度和焊接速度，以避免产生过热、变形和裂纹等问题。

4. 焊接完毕后需要进行热处理和冷却，以使焊缝的组织结构稳定，从而提高焊缝的强度和耐磨性。

5. 进行搭接焊缝时需要注意避免产生焊接变形、裂纹等问题，可以考虑使用焊接支架或夹具等工具进行辅助。

6. 搭接焊缝的质量要求高，需要进行严格的检验和测试，以确保焊接的质量符合要求。

总之，搭接焊缝的要求比较严格，需要进行精细的操作和管理，以获得最佳的焊接效果和质量。

- 1 -。

钢筋搭接焊接规范
在建筑施工中，钢筋是不可或缺的构件之一。

而在搭接钢筋时，焊接方法是常见的方式之一。

然而，在焊接过程及其规范方面存
在一些问题需要注意。

首先，焊接中的气孔问题需要引起注意。

气孔是焊接缺陷的一种，其存在会降低焊接接头的强度和耐久性。

在焊接钢筋时，气
孔问题往往由于焊缝处的杂质和氧化物引起，因此在焊接前必须
严格清理焊缝和其周围区域，保证焊缝表面的光洁度，避免氧化。

其次，焊接时需要避免热裂纹。

热裂纹是一种焊接缺陷，它是
由于材料在高温状态下收缩不均匀而引起的。

因此，在焊接时需
要控制焊接的温度和速度，避免快速冷却。

同时，也可以采用退
火等方式消除热应力，降低热裂纹的风险。

此外，还需要注意焊接接头的尺寸和位置。

钢筋搭接焊接的长
度应根据焊接材料的类型和直径，以及焊接的负荷和使用环境等
因素进行严格计算和控制。

同时，焊接接头的位置也需要考虑焊
接工艺和接头的力学性能等因素，以保证焊接接头的质量和可靠性。

总体来说，钢筋搭接焊接是一种常用的施工方式，但是其质量和耐久性需要严格控制。

在焊接过程中，需要注意气孔、热裂纹等问题，同时也需要控制焊接尺寸和位置，以保证焊接接头的强度和耐久性。

在建筑施工中，钢筋搭接焊接规范的遵循和实践能够保证建筑工程的安全和质量。

搭接焊方案引言搭接焊是一种常见的焊接工艺，常用于连接金属构件。

在搭接焊过程中，两个构件之间存在一定间隙，通过填充材料进行连接。

本文档将介绍搭接焊的工艺流程、焊接参数和注意事项。

工艺流程搭接焊的基本工艺流程如下：1.准备工作：清洁和准备待焊接的金属构件。

确保表面没有污垢、油脂和氧化物。

2.接头设计：根据连接需求设计接头形式和尺寸。

通常有重叠搭接、角搭接和T搭接等形式。

3.焊接参数设置：根据材料类型和焊接要求，选择合适的焊接参数。

包括电流、电压、焊接速度和填充材料。

4.焊接操作：根据设定的焊接参数进行操作。

通过焊接工具，将填充材料熔化，并填充在金属构件间隙中。

5.焊缝处理：焊接完成后，对焊缝进行处理，包括去除氧化物、减小焊接残余应力等。

6.检测和评估：对焊接接头进行强度和质量检测。

常用的方法包括可视检查、X射线检测和拉伸试验等。

焊接参数设置在搭接焊过程中，选择合适的焊接参数非常重要。

以下是几个影响焊接质量的关键参数：1.电流：电流的大小直接影响焊缝的宽度和熔深。

通常根据金属材料的类型和厚度来选择合适的电流。

2.电压：电压的大小决定了熔池形成的速度和大小。

一般来说，较高的电压可以增加焊缝的穿透力和焊接速度。

3.焊接速度：焊接速度直接影响焊接质量。

过快的焊接速度可能导致焊缝质量不佳，过慢的焊接速度则会产生较大的焊接残余应力。

4.填充材料：填充材料的选择应根据金属构件的材质和焊接要求进行。

常用的填充材料有焊丝、焊条和焊粉等。

注意事项在进行搭接焊时，需要注意以下几点：1.清洁和预处理：确保金属构件表面没有杂质、油脂和氧化物。

可以使用砂纸、酸洗或去氧化剂等方法进行预处理。

2.材料选择：选择与待焊接材料相兼容的填充材料。

避免选择导电性差、熔点偏低或含有有害物质的填充材料。

3.焊接位置：搭接焊过程中，焊接位置需要保持水平或合适的倾斜度，以避免填充材料流动不均。

4.焊接顺序：对于复杂的搭接焊接接头，应按照一定的焊接顺序进行操作，以确保焊接质量和连接强度。

接地装置的焊接搭接焊长度有哪些规定
最佳答案
采用搭接焊时，其焊接长度如下：
1。

镀锌扁钢不小于其宽度的2倍，不少于三面施焊。

（当扁钢宽度不同时，搭接长度以宽的为准）。

敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

2。

镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。

3。

镀锌圆钢与镀锌扁钢连接时，其长度为不小于圆钢直径的6倍，必要时采用辅助圆钢或扁钢弯成直角焊接。

4。

镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接，与钢管焊接时，在钢管上的包绕焊接长度不小于扁钢宽度的2倍。
