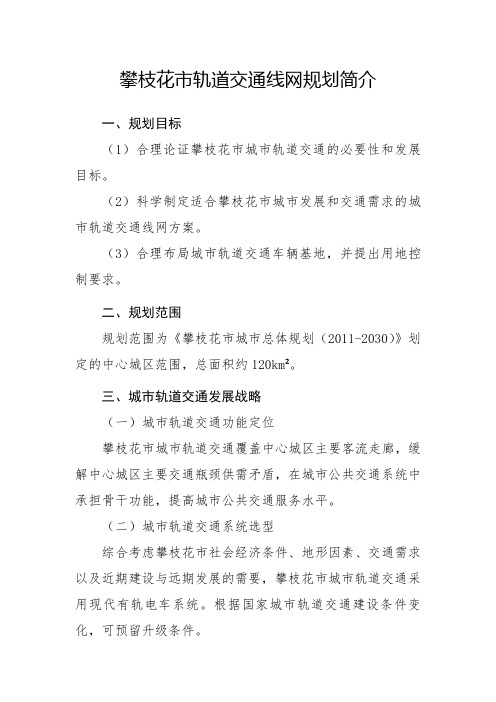

攀枝花市轨道交通线网规划简介一、规划目标(1)合理论证攀枝花市城市轨道交通的必要性和发展目标。
(2)科学制定适合攀枝花市城市发展和交通需求的城市轨道交通线网方案。
(3)合理布局城市轨道交通车辆基地,并提出用地控制要求。
二、规划范围规划范围为《攀枝花市城市总体规划(2011-2030)》划定的中心城区范围,总面积约120km²。
三、城市轨道交通发展战略(一)城市轨道交通功能定位攀枝花市城市轨道交通覆盖中心城区主要客流走廊,缓解中心城区主要交通瓶颈供需矛盾,在城市公共交通系统中承担骨干功能,提高城市公共交通服务水平。
(二)城市轨道交通系统选型综合考虑攀枝花市社会经济条件、地形因素、交通需求以及近期建设与远期发展的需要,攀枝花市城市轨道交通采用现代有轨电车系统。
根据国家城市轨道交通建设条件变化,可预留升级条件。
四、城市轨道交通线网构架在攀枝花市中心城区内,形成“一心五射”的城市轨道交通线网框架方案。
一心:以炳草岗组团为中心。
五射:炳草岗-大渡口-仁和-火车南站走廊、炳草岗-干坝塘-仁和走廊、炳草岗-弄弄坪-西区走廊、炳草岗-瓜子坪走廊、炳草岗-流沙坡-金江走廊。
五、城市轨道交通线网方案(一)远期方案概况攀枝花市远期城市轨道交通线网由6条线路组成,线网全长94.8km,中心城区建设用地范围内,城市轨道交通线网密度为0.79km/km2。
线网共设站89座,其中换乘站8座,平均站间距1.03km。
(二)远期线路功能特征一号线:19.7km线路起讫点:起于金沙江大道密地桥东,止于攀枝花市火车南站。
线路走向:密地桥-金沙江大道-仁和沟-迤沙拉大道-火车南站。
线路功能:骨干线路,与3号线共同覆盖炳草岗-大渡口-仁和-火车南站的复合客流走廊,联系炳草岗核心、501电厂-54片区、仁和区和火车南站片区。
2号线:16.5km线路起讫点:起于人民街炳草岗大桥南侧,止于迤沙拉大道-炳仁路交叉口。
线路走向:炳草岗大桥南-人民街-炳草岗大街-人民街-攀枝花大道东段-机场路-炳仁路。
《攀枝花市城市总体规划(2011~2030年)》(2017年修编版本)公示说明一、规划期限近中期2011年—2020年(扣除已实施年份)远期2021年—2030年远景展望至2050年二、规划范围市域规划范围——即攀枝花市行政区域范围,包括现状东区、西区、仁和区、米易县和盐边县,总面积约7440平方公里。
城市规划区——城市市区的东区、西区,仁和区的仁和镇、金江镇、前进镇、总发乡、大龙潭乡、中坝乡、福田乡、太平乡以及红格镇、益民乡、新九乡、二滩国家级森林公园、大黑山省级森林公园,总面积1939.46平方公里。
三、城镇体系规划(一)人口规模预测2020年市域人口143万人,城镇人口105万人,城镇化水平达到73.43%;2030年市域人口155万人,城镇人口127万人,城镇化水平达到81.94%。
(二)城镇规划空间布局以产业布局为依托,以矿产资源的综合开发利用、旅游资源开发、特色农业的产业化发展为动力,以成昆铁路沿线为发展轴,以中心城区、攀莲镇为重点,以桐子林镇、渔门镇、红格、平地镇为次重点,依托大田、布德、格萨拉、丙谷、普威、白马、永兴为主要增长极,其他各镇政府所在地为次要增长极,最终形成“以攀枝花中心城区为中心,轴向布局,成群发展”规模等级布局合理的城镇群体。
空间布局上形成四大城镇发展片区:中部以攀枝花中心城区为核心,包括桐子林、红格两大外围组团和布德、同德、福田、新九等乡镇;东北部以米易县城为核心,包括白马组团和丙谷、普威、得石、撒莲、垭口等乡镇;西北部以渔门为核心,包括永兴、格萨拉、惠民等乡镇;南部以平地为中心,包括大田镇、大龙潭等乡镇。
四、中心城区用地布局规划(一)城市性质攀枝花的城市性质为:川滇交界毗邻地区区域性中心城市;具有南亚热带风光的宜居城市;以资源综合开发利用为主的现代特色工业城市。
(二)中心城区城市建设用地规模2020年城市人口91万人,城市建设用地100.09平方公里,人均建设用地109.99平方米/人;2030年城市人口109万人,城市建设用地120.19平方公里,人均建设用地111.40平方米/人。
攀枝花市城市绿化条例【发布部门】攀枝花市人大(含常委会)【公布日期】2017.12.01【实施日期】2018.03.01【时效性】现行有效【效力级别】设区的市地方性法规攀枝花市城市绿化条例(2017年10月9日攀枝花市第十届人民代表大会常务委员会第五次会议通过2017年12月1日四川省第十二届人民代表大会常务委员会第三十七次会议批准)目录第一章总则第二章规划和建设第三章管理和保护第四章法律责任第五章附则第一章总则第一条为了促进城市绿化事业的发展,推进阳光花城建设,改善生态环境,美化生活环境,根据《中华人民共和国城乡规划法》、国务院《城市绿化条例》和《四川省城市园林绿化条例》等法律、法规,结合攀枝花市实际,制定本条例。
第二条本条例适用于攀枝花市市和县城市规划区内城市绿化的规划、建设、管理和保护。
古树名木的保护和管理依照有关法律、法规执行。
第三条城市绿化应当坚持政府主导、社会参与、因地制宜、统筹规划、建管并重、科学高效的原则。
第四条市和县(区)人民政府应当把城市绿化建设纳入国民经济和社会发展规划,将公共绿地的规划、建设和管护经费列入本级财政预算。
第五条市人民政府城市管理部门是本市城市绿化主管部门,负责全市城市绿化的监督管理工作。
县(区)人民政府确定的城市绿化主管部门负责本级城市规划区内城市绿化的监督管理工作。
发展改革、国土资源、环境保护、住房城乡建设、交通运输、水务、林业等部门应当按照各自职责,协同做好城市绿化的监督管理工作。
第六条鼓励单位和个人以投资、捐资、认养等形式,参与城市绿化建设和管护。
投资、捐资、认养的单位或者个人可以依法享有一定期限的绿地冠名权。
捐资、认养的树木,可以设置标志牌。
任何单位和个人都有享受良好绿化环境的权利,有爱护绿地和绿化设施的义务。
对破坏绿地和绿化设施的行为,有权劝阻、投诉和举报。
第七条对城市绿化工作做出显著成绩的单位和个人,由人民政府给予表彰和奖励。
第二章规划和建设第八条市和县城市绿化主管部门应当会同同级城乡规划主管部门依据城市总体规划,编制城市绿化专项规划,报本级人民政府批准后向社会公布、实施。
Planning & Designing︱140︱2017年4期攀枝花市花城新区医院建设项目设计分析许峻菲中国建筑西南设计研究院有限公司,四川 成都 610041摘要:攀枝花花城新区医院建设项目用地属于剥蚀地貌,场地地形起伏较大,由于山地建筑场地的特殊性和医院建筑功能的复杂性,决定了在山地上建设医院建筑时,需要综合考虑各种因素,坡度的控制,流线的组织,与城市之间的管线最优性价比摆布,医院使用的便利性等等,所以项目采用“平地建筑、山地交通”的形式来解决此方案,即在建筑主体坐落在一块平地上,而用有坡度的道路来解决对外的交通联系。
关键词:山地建筑;现代综合性医院;立体交通中图分类号:TB21 文献标识码:B 文章编号:1006-8465(2017)04-0140-011 项目概况本项目选址地处攀枝花市花城新区陈家垭口隧道出口处,西侧临攀枝花市炳仁路,南侧临规划道路干花路,东侧及北侧为自然山体,用地属于剥蚀地貌,场地地形起伏较大,地势总体走向为东、北两侧高,西、南两侧低,场地标高为1287~1367m,相对高差近80米。
这就要求总图竖向设计需要充分尊重原始地形地貌,延续原有地形标高系统,分别设置建筑入口标高,尽可能不对原始地形进行大面积开挖或填方,利用自身条件实现土方平衡,充分降低外运土方量,有效控制土建成本。
2 总平面设计基于医院建设用地的条件和相关规范要求,笔者从医院建设的功能以及医院周围环境和交通方面进行合理规划。
(1)总体功能布局建筑布局方案采用主楼加裙楼集中式布局,将门诊、医技、病房,包括一些后勤供应等用房集中在医疗综合楼里,位置居中;考虑尺度关系及地标意象,将高楼层的住院部分布局于地块北边,同时远离主要入口和市政道路,提供住院病人安静和休憩的环境,住院楼采坐北朝南,确保日照采光充足。
裙房并充分利用场地地形高差,将低楼层的门诊入口大厅配置于南边,不仅便于主入口由干花路进入,且有较佳的入口环境及沿街立面效果。
攀枝花市五十四至仁和片区(弯腰树单元、那招单元、火车南站单元)控制性详细规划简介一、规划区位置及规划范围本轮规划范围东起攀枝花大道,西至岩神山、那招水库,南至总乐路,北至南山路,规划区面积1102.73公顷,规划人口约15万人。
二、目标定位本轮规划总体定位为:生态宜居康养新城,攀枝花综合交通枢纽。
三、规划结构根据用地布局特征,规划形成沿大河两侧复地发展的仁和区整体城市空间结构成“一带三心六区”布局。
四、用地布局规划规划区城市建设用地为827.78公顷,占总规划面积的75.06%;区域公用设施用地20.27公顷,占总规划面积的2.44%;特殊用地面积38.63公顷,占总规划面积的3.50%;非建设用地236.29公顷,占总规划面积的21.42%。
(一)居住用地(R)规划居住用地285,38公顷,占建设用地比例为34.47%。
(二)公共管理与公共服务设施用地(A)规划公共管理与公共服务设施用地56.06公顷,占建设用地比例为6.77%。
其中,行政办公用地面积6.5公顷;文化设施用地面积4.55公顷;教育科研用地面积为34.6公顷;公共体育用地0.79公顷;医疗卫生用地5.91公顷;社会福利用地1.18公顷;宗教用地2.53公顷。
(三)商业服务业设施用地(B)规划商业服务业设施用地100.91公顷,占建设用地比例为12.19%。
其中,商业用地97.05公顷;商务用地面积为2.67公顷;公用设施营业网点用地1.19公顷。
(四)道路与交通设施用地(S)规划道路与交通设施用地177.99公顷,占建设用地比例为21.50%。
其中,城市道路用地141.49公顷;交通枢纽用地总面积34.17公顷;交通站场用地2.33公顷。
(五)公用设施用地(U)规划公用设施用地20.27公顷,占建设用地比例为2.44%。
其中,供应设施用地13.44公顷;环境设施用地6.83公顷。
(六)绿地与广场用地(G)规划绿地与广场用地187.17公顷,占建设用地比例为22.61%。
城市基础设施项目线型方案简介一、项目背景(一)炳三区至报社隧道、渡仁西线复线(和润小区段、那招段)项目炳三区至报社隧道项目起于攀枝花大道中段(攀枝花市日报社),止于炳三区机场路(攀枝花学院孵化楼旁),城市主干道隧道,全长约2.3 公里,规划为双向双洞 4 车道,设计时速40KM/H,投资约13.3亿元(包含征地拆迁费用3.2 亿元),主要建设内容包括道路工程、涵洞、市政管网、道路照明、绿化、人行过街设施及附属工程等,项目计划施工工期为3年。
渡仁西线复线(和润小区段、那招段)项目起点位于联通街路口,自北向南延伸至那总路北段,总长约1.9公里,是区域路网中的一条主干道,道路总宽24米,其中车行道宽16米(双向4车道),人行道总宽8米(双侧、各4米),主要建设范围包括道路、桥梁、涵洞、市政管网、道路照明、绿化、交通设施、人行过街设施及附属工程等,项目总投资约3 .1亿元(包含征地拆迁费用1.4 亿元),项目计划施工工期为3年。
(二)东区后山道路工程-炳东线项目东区后山道路工程-炳东线项目包含主线和拓宽工程两个子项。
主线起点接炳三区攀大西苑旁的V线,从公山湾弃土场左侧下行,途经弓山梁子、后山、市医药公司仓库后,沿电业局外侧山脚展线,在金华巷路口接攀枝花大道,路线—1—全长约4.3公里。
拓宽工程为原新源南路二段815米道路,两车道拓宽为四车道。
工程为城市主干路,设计速度40km/h,双向四车道,路基宽度24米。
工可阶段投资估算总金额9.9亿元,项目计划施工工期为3年。
(三)花城新区阳光大道金福片区后段及连接线项目为完善城市道路交通体系,优化城区路网,打通炳三区同渡仁片区的连接,加快新区开发建设,根据《攀枝花市城市总体规划(2011-2030)》2017版,实施花城新区阳光大道金福片区后段及连接线项目。
阳光大道为城市主干道,设计速度为60km/h,路基段采用双向六车道,桥隧段采用双向四车道,路基宽度20~40.5m。
攀枝花市炳四区(炳草岗四单元)控制性详细规划简介一、规划区位置及规划范围本轮规划范围北到金沙江大道、东以尾矿坝坝底为界、南至玉佛寺景区边缘、西至龙江明珠小区用地,规划面积405.19ha;规划人口为3.9万人。
二、目标定位本轮规划总体定位为:以休闲、娱乐和居住为一体的配套完善、环境优美的城市综合功能区。
三、规划结构规划用地结构为“三个功能组团,两个绿心,一条主轴线”。
“三个功能组团”指的北面组团,集休闲、购物、娱乐、办公、住区功能为一体的休闲社区;南面组团,以自然冲沟形成的社区公园为中心,展开布局居住、公建配建和商业等设施,该片区以居住为主体,结合景观环境,打造城市生态住区;玉佛寺景区组团,以玉佛寺为中心,以建设阳光康养城市特色文化为目标,打造“攀枝花玉佛寺景区佛禅养生文化产业园”。
“两个绿心”其中北面用地的绿心是利用现状垃圾填埋场改造的体育公园;南面用地的绿心则是依托自然冲沟形成的。
“一条轴线”指的是规划区用地南北向条形分布,用地呈窄长型,在景观及空间结构的分布上则顺地形形成空间轴线。
四、用地布局规划规划区总用地面积405.19公顷,其中城市建设用地为259.55公顷,占总规划面积的64.06%;非建设用地145.64公顷,占总规划面积的35.94%。
(一)居住用地(R)规划居住用地68.15公顷,占建设用地比例为26.26%。
(二)公共管理与公共服务设施用地(A)规划公共管理与公共服务设施用地21.28公顷,占建设用地比例为8.20%。
其中,行政办公用地1.34公顷;教育科研用地12.16公顷;医疗卫生用地5.50公顷;宗教用地2.28公顷。
(三)商业服务业设施用地(B)规划商业服务业设施用地23.19公顷,占建设用地比例为8.93%。
其中,商业用地16.62公顷;商务用地5.31公顷;公用设施营业网点用地1.26公顷。
(四)道路与交通设施用地(S)规划道路与交通设施用地57.97公顷,占建设用地比例为23.33%。
攀枝花市炳草岗至仁和城市主干路特殊路基及构筑物设计摘要:该文针对山地城市道路的特征,简要介绍了攀枝花市炳草岗至仁和城市主干路主要新技术、新材料、新施工工艺在山地城市道路工程中的应用。
理论联系实际为解决山地城市道路出现的穿越、绕行、深挖、高填等进行了研究和探讨。
关键词:山地城市道路、特殊路基设计、构筑物设计
攀枝花市是我国西部以资源开发利用为主的现代城市,是川滇交界毗邻地区的区域性中心城市,地处云贵高原北缘,攀西裂谷中段,位于金沙江与雅砻江汇合处;资源丰富,得天独厚;以金沙江为主轴,是长江上游的一颗璀璨明珠,镶嵌在蜿蜒曲折的金沙江上。
如今,从可持续发展的角度,回眸征程,审视现状,生产发展、城市扩容和交通需求量增长与城市路网不足形成巨大矛盾。
为拓展城市发展的空间,新的城市主干线建设迫在眉睫。
一、工程概况
炳仁线地处炳草岗至四十九公里的东南侧,起点接江南二路,途经炳三中、攀枝花学院、机场路、巴斯箐丫口、红川子水库、白沙坡、老黑地等,终点止于攀枝花市造纸厂k11+844.86处,全长11.84486公里,起点高程为1130.28米,终点高程为1150.15,高差为19.87米。
最大纵坡5.57%平均纵坡2.85%,最短坡长100米,最小平曲线半径119.57米,最小竖曲线半径2000米。
沿线设置有师校隧道、陈家垭口隧道、独松树梁子隧道、巴斯箐隧道。
在
k9+864-k10+290段设有梁板桥一座,全长426米。
该段道路经过的
最高点高程为1418米,最底点高程为1140米,高差为278米,道路沿线地形起伏变化大、横坡陡,公路中心最大填方高度34.29m,最大挖方高度28.83m。
局部有不良地质现象,因此线路需穿越、绕行、深挖、高填而成。
二、地质概况及水文地质
(一)、地质概况
炳仁线沿线地形复杂,地形单元多,高差大,沿线植被不发育,线路穿越较大的山梁三道,左的冲沟三条,山脊及冲沟走向近东向西,沿线主要为三麓斜坡,从高到低由北向南西方向展布。
沿线冲沟及低洼处一般为冲积粉质粘土,山体一般由第四纪早期湖相沉积的昔格达组地层和前震旦纪闪长岩组成,未发现大的构造断裂从沿线路区穿过,沿线出露的昔格达组地层均为水平层理,岩性完整。
经钻探表明,沿线共存在五种岩土层:冲积层、坡残积粉质粘土层、昔格达组粉砂岩粘土互层、角砾粘土层、闪长岩。
(二)、水文地质
攀枝花地区属于亚热带气候,其特点是年温差小,日温差大,四季不分明,雨旱两季分明,年平均雨量1014.4毫米,雨量多集中在6~9月,7~8月多暴雨且以雷阵雨和夜雨的形式出现,年蒸发量2100~2500毫米,年平均气温20度,极端最高气温41.2度,最低气温-1.8度,全年无积雪期,仅有短霜期40余天,每年10月至次年5月为风季,一般风速1.1~2.3m/s,最大风速13.3m/s,风向为西北。
沿线主要地层除粉质粘土覆盖层外,就是昔格达组地层和闪长岩体,前者为相对隔水层,而闪长岩体除岩体内除含极少量裂隙水外,自身为不透水层。
路区上方也没有充足的地表地下水补给源。
但线路经过的三条大冲沟内有常年流水,且雨季水量较大、较丰。
主要原因一是流域内地表径流汇集和冲沟上游灌溉用水的小水库
和水塘的积水排散。
三、特殊路基设计
1、为减少半填挖路段路基的不均匀沉降所引起的路面早期开裂现象的发生,对于填挖交界位置除按《公路路基施工技术规范》的要求开挖纵向台阶外,还应对挖方部分路基进行路床的超挖并回填透水性良好的砂性土。
2、为增加半填挖路基的整体性,应在路槽之下铺设3层tgsg 80-50双向异型土工格栅。
3、当挖方区路基高于填方区路堤时,还应在土工格栅之下设置横向碎石盲沟,并将水引入排水沟中。
四、构筑物设计
(一)填方路段支护结构及边坡防护设计
填方路段路基在设计过程中,为减少道路实施对沿线环境的破坏并确保道路路基的长期稳定,对道路右侧地质条件较好的填方边坡采用衡重式挡墙或加筋土挡墙进行路肩支挡。
(二)挖方边坡坡面防护结构设计
1、仰斜式挡墙
为保证挖方边坡坡脚的稳定同时考虑到道路沿线的美观,应在挖方边坡坡脚设置仰斜式挡墙。
2、柔性防护
采用的柔性防护系统时,应满足《公路边坡柔性防护系统构件》(jt/t 528-2004)的相关要求,同时所采用的钢丝绳应符合gb/t 8919的要求。
为保证钢丝绳的耐久性,应保证其镀锌量应符合gb/t 8919-1996的表6中b类镀锌钢丝绳的要求,其公秤抗拉强度不应小于1770mpa,最小断裂拉力应大于40kn(φ8mm钢丝绳)搭接件应采用普通纯铝管,长度不应小于35cm,外径不大于3cm,壁厚不小于3mm。
扣压件厚度不小于2mm,并应采用镀锌处理,镀锌层厚度不小于8μm。
3、三维挂网绿化
为保证永久边坡的稳定,在边坡坡面形成后,应及时采用三维挂网对其进行绿化防护。
三维挂网绿化是利用三维网作为固土边坡与防止早期雨水冲刷的筋材,同时利用三维网包的作用,形成一定厚度有利于植物生长的土层从而进行边坡的绿化防护。
适用于各类坡率缓于1:1.0的自身稳定的土质边坡。
三维挂网绿化防护的主要施工工序为:平整坡面——在坡顶、坡底沿边坡走向开挖固定沟槽——修筑坡面排水沟——铺设并固
定三维网——培土——播种——养护
4、拱形骨架护坡
骨架护坡是采用浆砌片石在坡面形成框架,再与三维挂网绿化、
厚层基材喷薄、直接培土绿化等措施结合达到对坡面的绿化植被防护的目的,并可在骨架上设置截水型排水措施,实现排水防护结合的效果。
其适用于各类坡坡率缓于1:1的土质、强风化岩质路堤、路堑边坡。
但由于缺乏深层锚固构件,且骨架自重荷载较大,对坡面整体稳定有一定不利影响,故采用骨架防护的边坡需有较高的稳定性,对于高陡坡面应慎用,骨架护坡在本条道路上主要用于隧道进出口处的边防护上。
主要施工工序为:平整坡面——开挖骨架沟槽——砌筑骨架——回填客土(10cm厚)——挂三维植被网——盖无纺布保温保湿——前期养护
五、结束语
攀枝花市是金沙江沿岸的山地、浅丘和深丘地区的城市。
炳仁线线路走廊沿线地形起伏较大,土石方开挖量大,且边坡多为风化辉长岩、风化花岗岩等。
因此我们理论联系实际为解决山区城市道路出现的穿越、绕行、深挖、高填等进行了研究和探讨。
对炳仁线路基进行了特殊设计如土工格栅、深路堑、加筋土挡墙、三维挂网绿化、sns主动柔性防护系统、拱形骨架护坡等。
充分体现了“自然生态、水土保持、综合治理、经济美观”的方针。
只要我们抓住了山地城市道路设计的特点,在山地城市道路工程中合理运用新技术、新材料、新施工工艺,必将为山地城市道路设计的可持续发展寻求到一条较好的设计思路。
