自动门维修方案

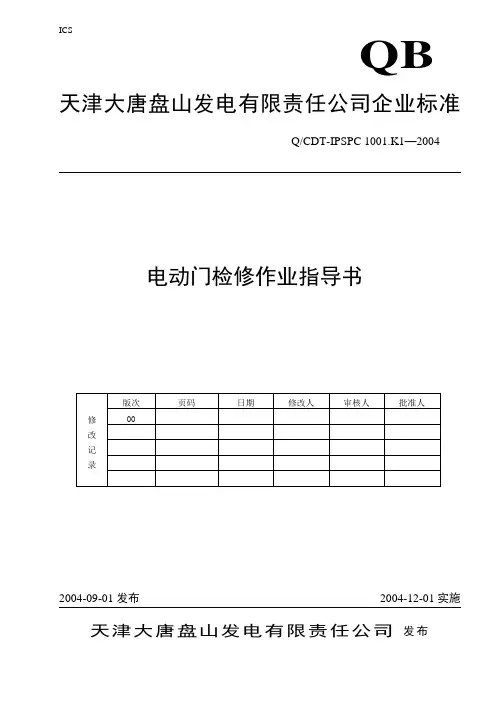

ICSQB目次1目的 (1)2适用范围 (1)3作业条件 (1)4风险分析/危害辨识 (1)5组织及人员分工 (1)6窗口计划 (2)7备件和工具明细 (2)8检修项目及工艺流程 (2)9检修工序及质量标准 (4)10质量记录 (8)11试验报告 (8)12完工报告单 (9)13设备检修不符合项目处理单 (11)14业主检修经验反馈 (12)15承包商经验反馈 (13)16其他 (14)I电动门检修作业指导书1 目的1.1 保证电动门检修符合检修工艺质量要求、文明生产管理标准。

1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

2 适用范围适用于大唐盘电机组外围输煤、除灰、除渣系统电动门检修工作.3 作业条件3.1 电动阀门停电，办理检修工作票。

3.2 作业组成员了解检修前电动门的缺陷。

3.3 清点所有专用工具齐全，检查合适，试验可靠。

3.4 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.5 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.6 准备好检修用的各易损件，及材料。

3.7 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4 风险分析/危害辨识4.1 电动门检修总体危害辨识4.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

4.1.2 电动门检修时，应断电。

4.1.3 应了解电动门在热力系统中位置、作用及检修状况时热力系统的运行状况。

4.1.4 作业组成员的着装要符合工作要求。

4.1.5 所带的常用工具、量具应认真清点准备齐全。

4.1.6 各作业过程作业组长要进行安全交底，做好危险预想。

4.2 检修阶段的风险分析4.2.1 开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。

4.2.2 应让运行人员确认电动门是否可以退出运行状况，防止影响热力系统的运行状况停。

自动门修理维护的实施方案自动门在现代建筑中被广泛应用，它不仅提供了便利，还增加了建筑的科技感。

然而，随着时间的推移，自动门也会出现各种各样的问题，如开合不灵、传感器故障、电机失灵等。

因此，制定一套科学的自动门修理维护实施方案，对于确保自动门的正常运行至关重要。

首先，对于自动门的日常维护，我们需要定期进行检查和保养。

例如，定期检查自动门的传感器是否灵敏，门扇是否正常开合，电机是否运转正常等。

同时，要保持门扇和轨道的清洁，及时清除门槛处的障碍物，确保门的正常运行。

这些日常维护工作可以有效预防自动门出现故障，延长其使用寿命。

其次，针对自动门出现的常见故障，我们需要建立一套修理方案。

例如，当自动门出现传感器故障时，我们需要及时更换或调整传感器，确保其正常工作；当电机失灵时，需要及时更换电机或进行维修。

针对不同的故障情况，我们需要有针对性地进行修理，以确保自动门能够迅速恢复正常运行。

另外，定期进行全面的维护也是确保自动门正常运行的关键。

全面的维护包括对自动门的各个部件进行检查，如门扇、传感器、电机、轨道等，确保它们的正常运行。

同时，对于一些易损件，如导轨、滚轮等，需要定期进行润滑和更换，以确保自动门的稳定性和安全性。

除了以上的维护工作，我们还需要建立一套应急处理方案。

当自动门出现突发故障时，我们需要有一套应急处理流程，包括立即停止自动门的运行、通知相关维修人员进行处理、及时告知用户避让等措施。

应急处理方案的建立可以最大程度地减少自动门故障对用户和建筑造成的影响。

总之，自动门的修理维护实施方案是确保自动门正常运行的关键。

通过日常维护、针对性的修理、全面的维护以及应急处理方案的建立，我们可以最大程度地减少自动门的故障，确保其长期稳定运行。

希望以上方案能够对自动门的维护工作有所帮助，确保自动门在建筑中发挥其最大的作用。

电动门的控制原理、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG等系列;一、概述电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭;适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等,它可以准确地按控制指令动作,是对阀门实现远控和自动控制的必不可少的驱动装置.二、电动门的控制原理一电动装置的结构阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.1转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.2行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮Z=8带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.2、手自动切换机构为半自动切换,电动转变为手动需要扳动切换手柄,而由手动变为电动时系自动进行;由电动变为手动时,即用人工把切换手柄向手动方向推动,使输出轴上的中间离合器向上移动,压迫压簧;当手柄推到一定位置时,中间离合器脱离蜗轮与手动轴爪啮合,则可使手轮上的作用力通过中间离合器传到输出轴上,即成为手动状态;手动变为电动为自动切换,当电机旋转带动蜗轮转动时,直立杆立即倒下,在压簧作用下中间离合器迅速向蜗轮方向移动,与手轮轴脱开,与蜗轮啮合,则成为电动状态;二传动原理：电动机输出动力,通过蜗杆传至蜗轮及离合器 ,最终传至输出轴;由于蝶簧组件的预紧力使蜗杆处于蜗轮的中心位置;当作用于输出轴上的负载大于蝶簧预紧力时,蜗杆将会做轴向移动,并偏离位置；此时曲拐将摆动,传递位移至转矩控制机构,若此时超过设定的转矩将会使开关动作,切断电源,电动执行机构停止运行;见下图三电气原理如上图所示电气原理图：1、按下控制盘上开按钮SO1,则开过程开始控制回路经A1a----A1b----A11----A12----A13----N开接触器KMO线圈吸合；其常开触点KMO闭合,构成自保持,其主接点KMO闭合,接通电机回路,电机正转,阀门开启,当阀门达到全开位置时,开行程开关LSO动作,切断控制回路,KMO掉点复位,电机失电停转,同时行程开关LSO 动作,CRT上状态变红,阀门开到位;2、按下控制盘上关按钮SC1,则开过程开始控制回路经A1a----A1b----A41----A42----A43----N关接触器KMC线圈吸合；其常开触点KMC闭合,构成自保持,其主接点KMC闭合,接通电机回路,电机反转,阀门开启,当阀门达到全关位置时,开行程开关LSC动作,切断控制回路,KMC掉点复位,电机失电停转,同时行程开关LSC 动作,CRT上状态变绿,阀门关到位;三、调试步骤关方向的调整:1用手动将阀门关严.2脱开行程控制机构,即用螺丝刀将行程控制机构中顶杆推进并转90度,使主动小齿轮与计数器个位齿轮组脱开.3用螺丝刀旋转“关”向调整轴,按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止,则关向行程初步调好.4松开顶杆使主动齿轮与两边个位小齿轮正确啮合,为保证其正确啮合,在松开顶杆后,必须用螺丝刀稍许左右转动调整轴或用手摇手轮,此时可以电动打开几圈,而后关闭,看关方向行程是否符合要求,如不符合要求,则应从新调整.二·开方向的调整:在关方向调整好以后,用手将阀门开到所需位置.然后脱开行程控制机构,旋转开向调整轴,按箭头方向调整直到凸轮压住弹性板,使微动开关动作.行程控制结构调完后,可以重复操作几次.一般阀门开位置在全行程的百分之90左右.特殊情况的除外如：送、引风机挡板;它们的开位置必须在百分之100;“开”方向调整轴;按箭头方向旋转直到凸轮压住弹性板,使微动开关动作为止;再使行程机构与主动小齿轮啮合,则开向行程调完;行程机构调好后,可反复试操几次,一般开阀门控制在全行程90℅左右;即行程已动作,但门还可以手动盘几圈在调整时,很容易出现行程调大或调小的问题,此时,如果是行程大了即门已开或关到位,但行程开关还未动作,则按反箭头方向调小；相反,如果是行程小了即门还未到位行程开关已动作,则按箭头方向调大;9、完成上述设置后,对阀门进行开－关、关－开操作使用控制器上的开关按钮,同时检查开/关指示灯的指示是否符合要求;四、常见故障处理1、故障现象：电机旋转,但没有驱动阀门分析原因：1手--自动切换损坏,将手自动切换更换即可2电机的齿轮脱落或磨损,与涡杆上的转动齿轮未啮合;将齿轮按上或更换;3阀门转动爪之间间隙过大或损坏,阀门传动轴套丝口损坏;4涡轮与涡杆之间齿轮磨损严重或损坏,间隙过大;2、故障现象：就地可以操作,但是远控不可以操作;分析原因：1反馈线接反,将反馈线接对即可;2远控切换开关损坏,更换新的转换开关;3有一定的闭锁条件;如液位、流量、压力等;4继电器损坏,更换新的继电器;3、故障现象：阀门能正确开启和关闭,但是CRT没有反馈;分析原因： 1端子排接线松动,紧固一下接线即可;2卡件损坏,更换相应的卡件;3提供反馈的行程开关未动作或者行程开关损坏,重新调整行程或者更换行程开关;4、故障现象：电动装置电动机不能启动分析原因：1电源故障 ;检查空开是否已经合闸;2按钮失灵;检查按钮是否损坏;3电源电压过低;查出电源电压过低的原因;4力矩开关动作;检查力矩开关是否动作,重新进行调整;5、故障现象：电动门开关到位后,交流接触器COK或CQG不释放分析原因：1行程开关损坏,在阀门到位后不能断开控制回路,使接触器不能正确释放;2就地控制回路存在短路或绝缘不良的情况,使行程开关不起作用;交流接触器存在剩磁现象,迟延释放;。

电动门故障处理流程
一、故障排查阶段
1.确认故障类型
（1）检查门是否完全停止运行
（2）观察是否有异常声音或振动
2.检查电源和供电线路
（1）检查电源是否正常供电
（2）检查供电线路是否短路或断开
二、机械部件检查
1.检查门轨道和滑轮
（1）观察轨道是否有异物阻塞
（2）检查滑轮是否损坏或松动
2.检查门锁和传动系统
（1）检查门锁是否卡住或损坏
（2）检查传动系统是否正常运转
三、控制系统故障排除
1.检查控制面板和开关
（1）检查控制面板是否有显示异常
（2）测试开关是否正常工作
2.检查遥控器和传感器
（1）测试遥控器是否发送信号
（2）检查传感器是否灵敏和正常工作
四、维修和调整
1.更换损坏部件
（1）更换损坏的滑轮或门锁
（2）修复或更换短路的电源线路
2.调整电动门参数
（1）调整门轨道和滑轮位置
（2）重新设置控制面板和传感器参数
五、测试和确认
1.进行功能测试
（1）测试门的开关和运行情况
（2）检查控制系统是否正常响应
2.客户确认
（1）通知客户故障已处理完毕
（2）让客户确认门的运行和功能是否正常。

自动门常见故障及其维修
自动门常见故障有：
1、电动自动门运行变慢或完全停止：此时门开启度可能不够，可能是由于电源电压低、机器损坏、控制器故障等原因，可以通过检查电源电压、更换机器或更换控制器来解决。

2、自动门无法随控制器一起启动：此时门可能是断线、机械故障或电子组件故障，可以先检查电源线有没有断路，检查机械是否被卡住，检查电子组件是否有故障。

3、自动门不断开关：此时可能是电子组件、保护装置及传感器故障，可以检查电子组件是否有故障，检查保护装置是否有问题，检查传感器的有效性。

4、自动门控制器不响应：控制器可能故障，可以更换控制器，或者仔细检查电路图来确定是否有接触问题。

通过以上的故障检查及维修方法，可以对自动门进行维修和保养，以确保自动门正常使用。

自动门系统的常见故障、检修和排除方法电梯，门系统常常会产生各种故障，影响电梯的正常运行。

依据近年来自己检修电梯的阅历，对自动门系统的一些常见故障、检修和排解方法介绍如下，供检修人员参考。

现以当前大量使用的XPM电梯为例。

1. 电梯既不能关门，又不能开门。

检修和排解方法：①掌握电路熔断器1RD、2RD或门机电路熔断器11RD过松或熔断，拧紧或更换;②门机传动皮带打滑，张紧皮带或更换;③门机电动机DM损坏，用万用表M3、M4之间直流电压为110V，而门机不转，说明电动机损坏，加以修复或更换;④门机电阻RMD断丝不通，更换电阻RMD;⑤门机电路个别连接端点(M1或M2或M3或M4)松动脱落，拧紧使线路畅通;⑥在基站用钥匙无法开、关门，假如将22、24点短接，电梯关门或将22、32短接，电梯开门，说明厅外钥匙开关DYK接点接触不良或折断。

若接触不良，可用无水酒精清洗，并调整接点弹簧片;若接点折断，则更换DYK。

2. 到站平层后，电梯门不开。

检修和排解方法：①二级开门限位开关2KM损坏，使开门继电器JKM不能得电，电梯无法开门。

短接两点38、01检查确定，能开门，说明2KM损坏，更换2KM;②继电器JKM 损坏，更换JKM;③开门电气回路消失故障，如运行继电器JYT常闭接点不通等，赐予排解;④开门区域永磁继电器(俗称干簧管)损坏，使开门掌握继电器JMQ不能吸合，其常开触点仍断开，继电器JKM无法得电，而不能开门，更换开门区域永磁继电器。

3. 按下关门按钮，门不关。

检修和排解方法：①关门按钮AGM接点接触不良或损坏，短接两点23、24检查测定，然后修复或更换;②三级关门限位开关3GM损坏，使关门继电器JGM不能得电，电梯无法关门，短接28、01两点检查测定，能关门，说明3GM损坏，更换3GM;③关门继电器JGM损坏，更换JGM;④启动开门继电器1JQ损坏，其常开触点1JQ仍断开，JGM无法得电，因而不能关门，更换继电器1JQ。

自动门出现故障了怎么解决自动门无法正常开关怎么解决?在自动门使用时，有的客户就碰到了旋转门无法正常的开关的情况，这给客户带来了很大的麻烦，那么造成自动门无法正常开关的原因有哪些?怎么解决?下面店铺将为大家说明。

自动门出现故障解决方法在人走过去的时候自动们关闭反而人离开时自动们就打开而且打开后就不再关闭。

这种现象是改关不关该开不开。

那么对于这种现象这并不是自动门的故障原因。

这是因为在自动门的维修或者是装的时候吧动力皮带给装反了，对于这事我们只要调换皮带上下扣连接。

二就是调换控制器。

自动门无论在敞开或者关闭的情况下接通电源都没有动。

造成这种情况原因：虽然插上电了但是没有供电。

也有可能是门扇被卡了。

再者就是控制器死机造成的。

解决方法：对于这种现象就要首先检查电源的指示灯是否亮着，用手拉门扇看是否被卡着了。

到了敞开状态，如果是安装有门禁系统，可能是门禁系统继电器损坏。

此外，自动门无法正常开启关闭，还可以参照以下自动门维修办法解决：其他的一些原因及解决方法：原因一：门扇上方与横梁接触，处理方法：调整门扇与横梁间隙。

原因二：门扇与地轨接触的处理方法：调整门扇高度。

原因三：门扇脱轨，处理方法：重新将门扇置入轨道。

原因四：门扇未垂直，处理方法：调整地轨位置。

原因五：感应器故障或未接线至集线器，处理方法：1.若感应器出现故障则更换新的感应器，2.检查感应器是否连接至集线器。

自动门使用事项1、请按秩序通过自动门，请不要在门快关闭时或门关闭时强行通过自动门，保证在门开启容一个人以上的空间时通过自动门。

2、不要拥堵自动门，冲撞自动门，或用外力损坏自动门设备及门体。

3、身高在1.2米以下的儿童，行动不便的老人及残障人士请在监护人帮助下通过自动门，否则后果自负。

4、请不要在自动门口内长时间逗留，自动门口内不要放有任何障碍物品。

5、自动门在自动感应状态时，请不要在感应区域内以及自动口内长时间逗留。

6、在停电时可手动向二边推开自动门门扇，自动门故障时或紧急情况下请先关闭自动门电源，手动推开自动门门扇。

电动平开门故障维修
一、自动平开门不运行
1.检查电源和开关是否打开，进线是否有电。

2、控制器指示灯是否亮起。

3.开关、控制器、电机的连接线是否松动或脱落。

4、检查检查自动平开门机内保险管
二、自动平开门运行不畅，有频繁开启、关闭现象
1.当门扇关闭时，检查传感器指示灯是否亮起并感应门扇。

2.松动或损坏的钟摆止动器会导致与门扇的摩擦。

3.检查是否有因轨道、升降轮磨损或灰尘引起的阻力。

三、自动平开门有异响
1.检查止摆器和门扇之间的摩擦是否有异常噪音。

2.检查电机螺丝、尾轮螺丝、轨道和机电梁固定螺丝、门扇和升降轮连接螺丝是否松动。

3.皮带是否因使用时间过长而老化或积灰，与车轮摩擦产生异响。

四、自动平开门遥控器不起作用或不灵敏
1、检查发射器电池电压是否低于10V
2、检查附近有无电磁干扰
3、遥控器是否受潮，按键内有无污垢
4、检查控制器电源电压是否偏低
田卓自动门是Xi著名的自动门制造商，专业生产自动门和旋转门。

电动门故障处理方案1. 概述本手册旨在为电动门故障处理提供一套详细、专业的解决方案。

电动门在日常生活中广泛应用，如商场、办公楼、酒店等场所。

为确保其正常运行和使用寿命，定期维护和正确的故障处理至关重要。

本方案涵盖了常见的电动门故障现象及其处理方法，以帮助维护人员快速定位问题并采取相应措施。

2. 故障现象与处理方法2.1 电动门无法开启或关闭现象描述：- 门体静止不动，无法启动。

- 门体运动过程中突然停止。

可能原因：- 电源故障或电源插头松动。

- 控制电路故障，如断路、短路等。

- 驱动装置故障，如电机损坏、传动带断裂等。

- 门体受阻或平衡系统故障。

处理方法：- 检查电源是否正常，插头是否牢固。

- 使用万用表检测控制电路各部分是否通畅。

- 检查驱动装置，如有损坏，及时更换。

- 检查门体是否平衡，调整平衡系统。

2.2 电动门运行不稳定现象描述：- 门体运行过程中出现晃动、振动。

- 门体运行速度时快时慢。

可能原因：- 门体安装不平衡。

- 驱动装置故障或调整不当。

- 悬挂系统故障，如轨道弯曲、滚轮损坏等。

处理方法：- 检查门体安装是否牢固，调整平衡。

- 检查驱动装置，调整至正常工作状态。

- 检查悬挂系统，更换损坏部件。

2.3 电动门运行声音过大现象描述：- 门体运行过程中噪音过大，影响正常使用。

可能原因：- 滚轮损坏或磨损严重。

- 轨道积累灰尘、异物。

- 悬挂系统故障。

处理方法：- 检查滚轮是否损坏或磨损，及时更换。

- 清理轨道灰尘、异物，保持轨道清洁。

- 检查悬挂系统，调整至正常工作状态。

2.4 电动门门锁无法锁定现象描述：- 门体关闭后，门锁无法正常锁定。

可能原因：- 门锁故障或损坏。

- 门锁安装不当。

- 门体与门框之间的间隙过大。

处理方法：- 检查门锁是否损坏，如有损坏，及时更换。

- 检查门锁安装是否牢固，重新安装。

- 调整门体与门框之间的间隙，确保门锁能正常工作。

3. 故障处理流程1. 接报：接收电动门故障报告。
