桥式起重机安装施工组织设计

一、工程概况本项目为某工厂内桥式起重机的安装工程，涉及两台LDA10-23.12A3型电动单梁桥式起重机。

起重机起重量为10T，跨度为23.12m，起升高度为9m，地面室操纵。

为确保施工质量和施工安全，特制定本施工方案。

二、施工准备1. 施工人员：组织具有丰富经验的施工队伍，包括起重机安装、电气安装、机械安装等专业人员。

2. 施工材料：准备起重机本体、轨道、电气设备、安全防护设施等材料。

3. 施工设备：准备吊车、叉车、卷扬机、焊接设备、测量仪器等设备。

三、施工工艺1. 起重机进场验收：按照装箱单对起重机进行验收，检查设备技术文件、设备、材料及附件的型号、规格和数量是否符合设计和设备技术文件的要求。

2. 轨道安装：与土建施工单位进行轨道基础的交接验收，重点检查轨道基础的轴线距离、轨道纵向水平度以及两轨道基础的相对水平度是否符合安装要求。

3. 起重机吊装：采用吊车将起重机本体吊装至轨道上，确保起重机在水平状态下放置。

4. 起重机组装：按照起重机安装连接部位标号图，将起重机组装起来，拧紧螺栓。

5. 电气设备安装：按照电气接线图，将起重机电气设备安装到位，确保线路连接正确。

6. 起重机运转试验：对起重机进行空载和满载试验，检查起重机运行是否平稳，各项性能指标是否达到要求。

7. 安全防护设施安装：安装安全防护栏杆、警示标志等安全防护设施。

四、安全保证措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，严格遵循操作规程，确保施工安全。

4. 起重机吊装过程中，吊车司机、起重工、指挥员等人员应密切配合，确保吊装过程安全。

5. 起重机运转试验过程中，确保试验人员站在安全区域，避免发生意外。

五、施工进度安排1. 第1周：完成起重机进场验收和轨道安装。

2. 第2周：完成起重机吊装和组装。

3. 第3周：完成电气设备安装和起重机运转试验。

桥式起重机安装施工方案一、项目背景桥式起重机作为重型起重设备，在工业领域中扮演着重要的角色。

安装施工是保证桥式起重机正常运行的关键步骤，在施工中必须严格按照规范进行操作，以确保设备的安全性和稳定性。

二、施工准备1. 人员准备确保施工人员具有相关工程经验和资质，并进行安全培训。

在施工前，需要确定好每个人员的职责分工，以保证施工流程的顺利进行。

2. 设备准备检查桥式起重机的各个零部件是否完好，确保设备能够正常使用。

同时准备好相关的安装工具和设备，以便在施工过程中使用。

3. 施工方案制定根据实际情况制定详细的施工方案，包括起重机的安装位置、安装顺序、吊装方案等内容。

施工方案必须符合相关的安全标准和规范要求。

三、施工步骤1. 地基处理首先需要对起重机安装位置的地基进行处理，确保地基承载能力满足起重机的要求。

在地基处理过程中，要注意避免对周围环境造成影响。

2. 安装主梁和端梁根据施工方案，先安装起重机的主梁和端梁，确保横梁安装牢固。

在安装过程中要注意横梁的平整度和垂直度。

3. 安装电气设备安装好主梁和端梁后，需要将电气设备进行安装。

电气设备的布局要符合工作要求，同时要确保电气连接的可靠性。

4. 吊装主体最后，进行起重机主体的吊装工作。

在吊装过程中，要根据实际情况选择合适的吊装方案，确保主体吊装过程平稳安全。

四、验收与调试施工完成后，对桥式起重机进行全面的验收和调试工作。

包括机械结构的检查、电气系统的测试等内容。

只有经过严格的验收和调试，起重机才能投入正常使用。

五、施工总结桥式起重机的安装施工是一项复杂的工程，需要施工人员具有丰富的经验和技术，并按照严格的规范要求操作。

只有在施工过程中严格遵循施工方案，确保每一个细节的质量，才能保证起重机的安全稳定运行。

桥式起重机的安装施工方案1. 引言桥式起重机是一种常用的起重设备，广泛应用于工业生产、货物运输等领域。

本文将针对桥式起重机的安装施工方案进行详细介绍，包括前期准备工作、基础施工、主体安装等内容。

2. 前期准备工作在进行桥式起重机的安装施工前，需要进行一些前期准备工作，以确保施工的顺利进行。

2.1 施工方案设计在进行施工前，需要根据实际情况制定详细的施工方案设计。

施工方案设计应包括起重机的具体型号、安装位置、基础尺寸、电气布线等内容，以便指导后续施工工作。

2.2 材料采购根据施工方案设计，提前采购所需要的材料和设备。

主要包括钢材、螺栓、电气设备等。

此外，还需要考虑到运输和搬运的问题，确保材料和设备能够及时到达施工现场。

2.3 施工人员准备为了保证施工的顺利进行，需要组建一个专业的施工团队。

团队成员应具备相应的技术和经验，并熟悉桥式起重机的安装施工流程。

3. 基础施工桥式起重机的安装需要先进行基础施工工作，该工作主要包括基础的浇筑和固定。

3.1 基础设计在进行基础施工前，需要根据实际情况制定详细的基础设计方案。

基础设计方案应包括地基勘测报告、基础尺寸和深度、材料选择等内容。

3.2 基础浇筑根据基础设计方案进行基础的浇筑工作。

首先需要对施工区域进行清理和平整，随后按照设计尺寸在施工区域铺设钢筋网，并进行模板搭建。

最后，按照混凝土配比进行混凝土浇筑。

3.3 基础固定在混凝土凝固后，需要进行基础的固定工作。

首先，在混凝土表面进行养护，保持湿润的环境，以促使混凝土充分硬化。

之后，通过固定螺栓将起重机的基座与基础连接起来，以提供稳定的支撑。

4. 主体安装在基础施工完成后，可以进行主体安装工作。

主体安装包括桥架、大车、小车和起重机梁的安装。

4.1 桥架安装首先，需要将桥架吊装到基础上，并通过螺栓固定。

在吊装过程中，需要使用起重设备，并确保吊装过程平稳。

4.2 大车与小车安装安装大车和小车需要先将其吊装到桥架上，并确保与桥架的连接稳固。

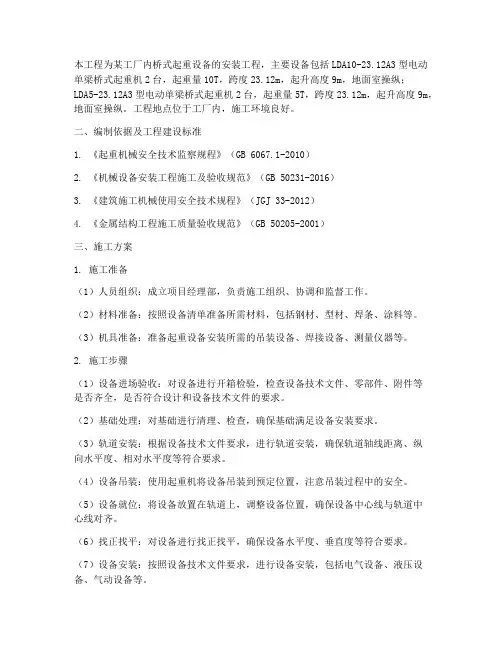

一、工程概况本项目为某工厂桥式起重机的安装工程，主要设备为桥式起重机。

桥式起重机型号为LD10-23.12A3，起重量10T，跨度23.12m，起升高度9m，地面室操纵。

本工程需完成桥式起重机的安装、调试及验收工作。

二、施工准备1.施工人员：组织具备桥式起重机安装、调试经验的施工队伍，进行技术交底和安全教育。

2.施工材料：准备桥式起重机安装所需的螺栓、垫片、连接件等材料。

3.施工设备：准备50吨吊车、卷扬机、千斤顶、水准仪、经纬仪等设备。

4.施工工具：准备扳手、螺丝刀、锤子、手电筒等工具。

三、施工工艺1.设备进场验收：对桥式起重机进行检查，确保设备无损坏、变形、锈蚀等问题。

2.桥架组装：将桥架分为两片，分别用吊车吊至轨道上，进行组装。

组装时，确保大车行走的四个车轮底部在同一个水平面上。

3.桥架对角线检测：用弹簧秤拉钢卷尺测量L1、L2的距离，将钢尺上的读数加上附表的修正值，作为桥架对角线的实测数据。

4.主梁水平旁弯测量：将钢丝绳固定在所要测量的主梁上盖板中心线上，作为测量中心线，测量两边缘的距离X1、X2，计算主梁的水平旁弯。

5.主梁上拱度（下挠度）测量：选用一根直径为0.49~0.52mm的钢丝，一端固定在带有滑轮的固定架上，另一端通过滑轮并坠有重锤（15Kg拉紧），主梁跨中上拱度（下挠值）可通过测量并按照下式计算：上拱度=FH—(h1-h2)。

6.电气设备安装：按照电气原理图和接线图进行电气设备的安装。

7.调试：完成桥式起重机的组装后，进行试运行调试，确保设备运行正常。

四、安全措施1.施工人员必须穿戴安全帽、安全带等防护用品。

2.施工过程中，注意高空作业，防止坠落。

3.吊装作业时，确保吊车和吊具安全可靠。

4.调试过程中，注意设备运行状态，防止发生意外。

五、验收1.设备安装完毕后，进行自检，确保设备安装符合设计要求。

2.组织相关部门进行验收，包括质量、安全、运行等方面。

3.验收合格后，办理相关手续，交付使用。

桥式起重机安装施工方案一、方案设计：1.起重机选型：根据工程的具体要求，选择适当的起重机型号和规格，包括起重量、跨度、工作级别等。

2.结构设计：根据现场条件和起重机要求，设计合理的桥梁结构和支撑系统，确保稳定和安全。

3.电气系统设计：包括起重机的电缆布置、电源系统设计、控制系统设计等，确保电气系统稳定可靠。

4.安全措施设计：制定安全操作规程、安全警示标志、防护装置等，确保操作人员的安全。

二、施工准备：1.材料准备：根据方案设计的要求，准备起重机和相关配件、支撑结构材料、电气设备等。

2.施工设备准备：准备所需的起重机安装设备，如吊车、起重机梁、支撑架等，确保施工顺利进行。

3.施工人员培训：对施工人员进行相关培训，包括起重机操作、安全规范、施工流程等。

4.现场准备：清理施工现场，确保施工区域整洁，并做好相应的围挡和警示标志，确保安全施工。

三、施工步骤：1.桥梁安装：首先进行桥梁的安装，将桥梁吊装至预先准备的支撑位置，并进行固定。

2.起重机组装：将起重机各组件按照设计要求进行组装，包括大梁、小车、小车轨道等，确保各部件连接牢固。

3.电气系统安装：进行起重机的电气系统布线和安装，包括电缆敷设、电箱安装、电源接入等。

4.结构调整和校正：对起重机的结构进行调整和校正，确保各部件水平、垂直度符合要求。

5.调试和试运行：完成起重机组装后，进行必要的调试和试运行，确保起重机运行正常。

6.安全考核和验收：进行起重机的安全考核和验收，合格后方可正式投入使用。

四、安全措施：1.做好施工现场的警示标志和围挡，清晰标注相关安全标志，确保施工区域的安全。

2.配备专职安全人员，负责施工现场的安全管理和监督，及时发现和处理安全隐患。

3.实施施工人员的安全教育和培训，确保操作人员了解起重机的相关安全规范和操作流程。

4.定期检查和维护起重机设备，确保设备运行的稳定和安全。

5.加强施工现场的交通安全管理，确保施工场地的通行安全。

以上是桥式起重机安装施工方案的详细介绍，通过合理的设计和准备工作、科学的施工步骤和严格的安全措施，可以确保桥式起重机的安装施工顺利进行，并保证施工过程中的安全和质量。

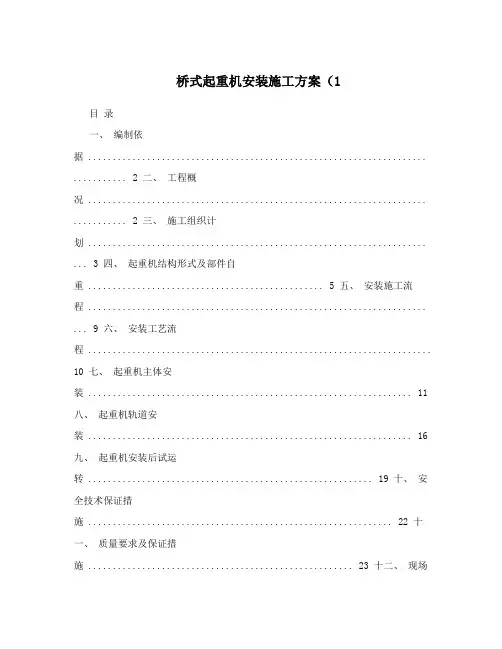

桥式起重机安装施工方案（1目录一、编制依据 ..................................................................... ........... 2 二、工程概况 ..................................................................... ........... 2 三、施工组织计划 ..................................................................... ... 3 四、起重机结构形式及部件自重 ................................................ 5 五、安装施工流程 ..................................................................... ... 9 六、安装工艺流程 ......................................................................10 七、起重机主体安装 (11)八、起重机轨道安装 (16)九、起重机安装后试运转 .......................................................... 19 十、安全技术保证措施 .............................................................. 22 十一、质量要求及保证措施 ...................................................... 23 十二、现场文明施工保护措施 (23)十三、交工验收 ..................................................................... ..... 24 十四、工程设计计算书 (24)桥式起重机安装施工方案一、编制依据(一)《北京市建筑起重机械安全监督管理规定》(京建施(2008)368号) (二)《起重机设计规范》(GB3811)(三)《起重机安全规程》(GB6067)(四)《桥式起重机》(GB/T 14406)(五)《起重机电控设备》(JB/T4315)(六)《起重机用绕线转子三相异步电动机》(JB3229) (七)《起重机成套电阻器》(JB/DQ4658)(八)《起重机轨道公差》(GB/T 10183)(九)《起重机钢丝绳的规范》(GB5972)(十)《起重机试验规范和程序》(GB5905)(十一)《起重机安装工程施工及验收规范》(GB50278) (十二)十里河站-南八里庄站区间现场实际情况二、工程概况(一)使用单位:中铁十五局集团有限公司(二)拆装、维修、检验单位: 河南中州起重机集团有限公司 (三)制造单位:河南中州起重机集团有限公司(四)运行管理:中铁十五局集团有限公司(五)安装地点:北京地铁14号线十里河站-南八里庄站区间竖井施工现场 (六)工作用途:地铁14号线十里河站-南八里庄站区间竖井暗挖出渣土以及往隧道、井口内倒运物料等。

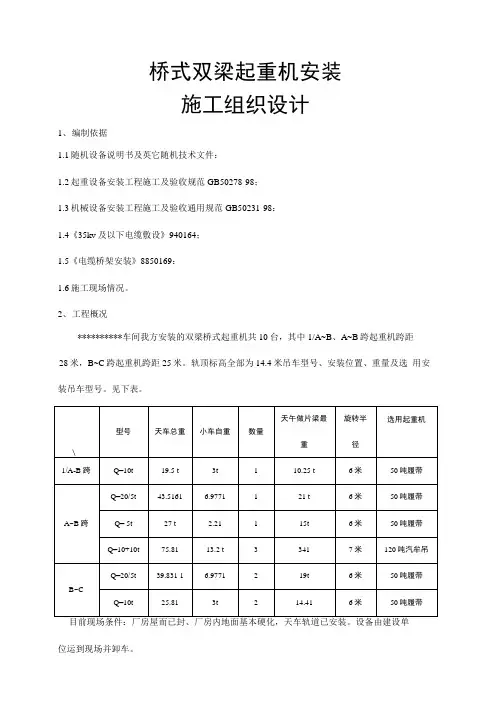

桥式双梁起重机安装施工组织设计1、编制依据1.1随机设备说明书及英它随机技术文件：1.2起重设备安装工程施工及验收规范GB50278-98；1.3机械设备安装工程施工及验收通用规范GB50231-98：1.4《35kv及以下电缆敷设》940164；1.5《电缆桥架安装》8850169：1.6施工现场情况。

2、工程概况**********车间我方安装的双梁桥式起重机共10台，其中1/A~B、A~B跨起重机跨距28米，B~C跨起重机跨距25米。

轨顶标高全部为14.4米吊车型号、安装位置、重量及选用安装吊车型号。

见下表。

位运到现场并卸车。

3、安装前的准备3.1大车行走轨道及车档检查3.1.1检査起重机轨道跨度不得超过允许偏差AS,AS=±[3+0.25(S-10)]= ±6mm3.1.2检査轨道顶而对其设计位置的纵向倾斜度不大于1/1000；每2m测一点，全行程内高低差不得大于10mm.3.1.3检査同一截而内两平行轨道的标高相对差不得大于10mm c3.1.4两平行轨道的接头位程要错开，其错开距离不得等于起重机前后轮的基即。

3.1.5轨道接头髙低差及侧向错位不得大于1mm,3.1.6同一跨端两条轨道上的车档与起重机缓冲器均应接触。

3.2设备淸点及检査3.2.1设备技术文件齐全；3.2.2起重机由甲方运到现场后，与甲方有关人员一起按设备装箱单检查设备、材料及附件的型号、规格和数量，且符合设计和设备技术文件的要求，并有岀厂合格证书及必要的出厂试验记录：3.2.3机、电设备无变形、损伤和锈蚀，英中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象：324对设备缺件、损坏件和不合格件要列出淸单由甲方现场参加淸点及检查人员签字认可。

325对小型零、部件，电气及其它易丢失、易损坏件和材料，淸点后及时入库，专项保管。

4、机械设备安装4」起重机吊装就位4丄1每台起重机吊装都分为三大部分，即两片主梁和小车。

本工程为某厂房内桥式起重机的安装工程，包括起重机本体、电气控制系统、辅助设备等。

起重机型号为LD10-23.12A3，起重量10吨，跨度23.12米，起升高度9米，地面室操纵。

二、施工准备1. 施工人员：组织专业施工队伍，包括起重机安装工、电工、焊工等，并进行岗前培训，确保施工人员具备相应的技能和知识。

2. 施工材料：准备起重机本体、电气控制系统、辅助设备、轨道、滑轮组、钢丝绳、螺栓、焊条等材料。

3. 施工机具：准备吊车、电焊机、切割机、钻床、扳手、锤子、线缆等施工机具。

4. 施工图纸：熟悉施工图纸，了解起重机结构、安装要求及注意事项。

三、施工工艺1. 起重机本体安装（1）将起重机本体运至施工现场，按照图纸要求进行摆放。

（2）对起重机本体进行检查，确保无损坏、变形等情况。

（3）安装轨道，调整轨道水平度，使其满足设计要求。

（4）安装桥架，调整桥架水平度，使其满足设计要求。

（5）安装大车，调整大车行走轨道，使其满足设计要求。

2. 电气控制系统安装（1）安装电气控制系统，包括控制器、变频器、限位器、接触器等。

（2）布线，连接控制器、变频器、限位器、接触器等电气元件。

（3）调试电气控制系统，确保其功能正常。

3. 辅助设备安装（1）安装滑轮组、钢丝绳、吊钩等辅助设备。

（2）调试辅助设备，确保其功能正常。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，确保施工安全。

3. 吊装作业时，严格遵守吊装安全规程，确保吊装安全。

4. 电气作业时，严格遵守电气安全规程，确保电气安全。

5. 施工过程中，加强现场巡查，及时发现并处理安全隐患。

五、施工进度安排1. 施工准备：1天2. 起重机本体安装：3天3. 电气控制系统安装：2天4. 辅助设备安装：1天5. 调试与验收：1天总计：8天六、质量保证措施1. 严格按照施工图纸和施工规范进行施工。

2. 施工过程中，对关键工序进行质量控制，确保施工质量。

桥式起重机安装施工方案编号：编制：审核：批准：四川省华川安装工程有限公司项目经理部二00 年月目录1 工程概况2 起重机轨道的安装3起重机本体的安装4电气滑触线安装5 试运转6主要安全技术措施7 施工人员计划8 施工机具计划1工程概况1.1为大型和重要的起重设备整体吊装,体积大，重量重。

1.2 施工现场地方狭小。

1.4起重机安装执行的规范及技术文件：1.4.1《起重设备安装工程施及验收规范》（GB50278—98）1.4.2《型起重机使用说明书》1.5 起重机安装工艺流程图（附表一）2 起重机轨道的安装2.1 安装前的准备工作2.1.1、熟悉图纸资料2.1.2、检查安装轨道所需材料的规格、数量是否达到要求。

2.1.3、清理现场，达到安全施工、文明施工的要求。

2.1.4拉安全绳、要有相应的强度及稳固性。

2.1.5、机具准备。

轨道安装所需用的机械、工具、量具。

2.1.6、检查轨道的质量：如发现有弯曲变形，应校正后才能安装。

2.1.7、吊车梁放线检查：2.1.7.1 用经纬仪测量吊车梁中心线，并留下标记。

（每2～3米一个点）2.1.7.2 用水准仪测量吊车的水平标高，每对螺栓孔处测量一点，并作记录。

2.1.7.3吊车梁跨距用钢卷尺、弹簧称测量。

注意弹簧称的示值应和检查大车轮距时一样。

2.2轨道安装2.2.1重轨（38kg/m以上）压板式安装程序（带钢垫板）2.2.1.1基准板安装：在吊车梁上每隔2米左右固定一块垫板，要求标高（用水准仪测量）控制在±1.5mm以内，纵横向水平度以水平仪气泡居中。

2.2.1.2 轨道就位把经调直后下好料的轨道按预先排好的顺序吊装就位。

2.2.1.3 轨道找正、定位、紧固安装所用的工具、材料（螺栓、垫圈、压板、螺母等）用小桶或工具袋吊到车梁上。

注意放好，以防掉下伤人。

必要时也可对位穿好，但不紧固。

用鱼尾板把轨道联接成一体，注意轨道接头间隙，应不大于2mm。

根据中心线找正轨道，先固定基准位置。

桥式起重机安装施工方案分析一、前言桥式起重机作为一种常见的起重设备，在工业领域得到广泛应用。

其安装施工方案的设计和执行对于设备的正常运行至关重要。

本文将对桥式起重机安装施工方案进行分析，探讨其中的关键要点和注意事项。

二、施工前准备工作在进行桥式起重机的安装施工之前，需要进行充分的准备工作。

主要包括： -确定施工现场：要根据桥式起重机的具体尺寸和要求，选择合适的施工场地。

- 准备施工人员：确保施工人员具备相关经验和资质，可以熟练操作起重设备。

- 安全防护措施：必须做好安全防护工作，确保施工过程中不发生意外。

三、安装施工流程桥式起重机的安装施工流程一般包括以下几个步骤： 1. 基础施工：首先需要进行基础的开挖和浇筑工作，确保基座的牢固和稳定。

2. 主梁安装：根据设计要求，将主梁逐步组装安装到基础上。

3. 支架安装：安装各种支撑架、立柱等结构，将桥式起重机的整体形象逐步呈现。

4. 电气接线：进行电气设备的接线工作，确保各个部件的正常运行。

5. 试运行：在确保所有工作完成的情况下，进行桥式起重机的试运行，查看是否正常运转。

四、安装施工要点在桥式起重机的安装施工过程中，需要注意以下要点： - 精准测量：尺寸和角度的测量必须准确无误，以确保设备安装的精确性。

- 配合紧密：各个部分的组装必须配合紧密，避免出现松动或安装不稳定的情况。

- 安全第一：安全是施工的首要原则，一定要严格按照相关安全规定执行。

- 质量把控：工艺和材料的质量必须符合标准，确保设备的使用寿命和安全性。

五、施工注意事项在桥式起重机安装施工过程中，还应当注意以下事项： - 施工现场管理：保持施工现场整洁有序，避免杂物堆积影响作业。

- 严格遵守规范：遵循设计要求和相关规范，确保施工质量和安全。

- 定期检查维护：安装完成后，定期进行检查和维护工作，确保设备的正常运行。

六、结论通过对桥式起重机安装施工方案的分析，可以看出这一过程涉及到多个环节，需要细致规划和认真执行。
