高中物理必修第3册第十三章 电磁感应与电磁波测试卷专题练习(解析版)

高中物理必修第3册第十三章电磁感应与电磁波试卷专题练习（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.2．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图所示为水平放置的两根等高固定长直导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是( )A．两导线之间存在相互吸引的安培力B．O点的磁感应强度为零C．O点的磁感应强度方向竖直向下D．a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】【分析】【详解】由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力．故A错误．由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下．故B错误，C正确．结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同．故D错误．故选C.4．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

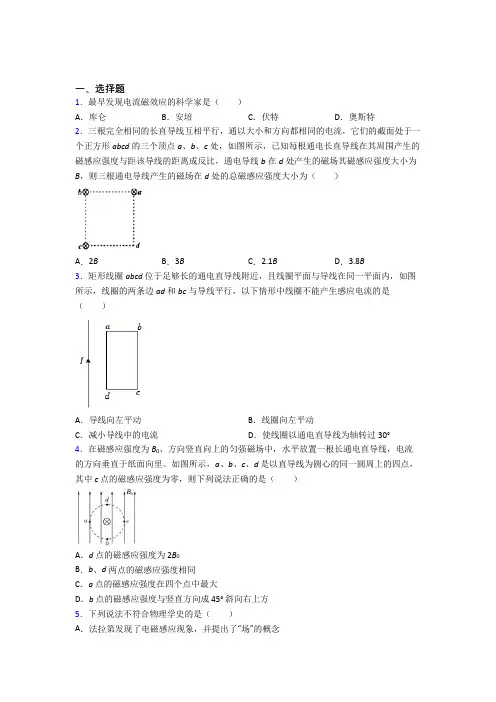

一、选择题1．最早发现电流磁效应的科学家是（）A．库仑B．安培C．伏特D．奥斯特2．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流，它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示，已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为（）A．2B B．3B C．2.1B D．3.8B3．矩形线圈abcd位于足够长的通电直导线附近，且线圈平面与导线在同一平面内，如图所示，线圈的两条边ad和bc与导线平行，以下情形中线圈不能产生感应电流的是（）A．导线向左平动B．线圈向左平动C．减小导线中的电流D．使线圈以通电直导线为轴转过30°4．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里。

如图所示，a、b、c、d 是以直导线为圆心的同一圆周上的四点，其中c 点的磁感应强度为零，则下列说法正确的是（）A．d 点的磁感应强度为 2B0B．b、d 两点的磁感应强度相同C．a 点的磁感应强度在四个点中最大D．b 点的磁感应强度与竖直方向成 45°斜向右上方5．下列说法不符合物理学史的是（）A．法拉第发现了电磁感应现象，并提出了“场”的概念B．库仑发现了库仑定律，并用扭秤测出了静电力常量的数值C．通电螺线管的磁场和条形磁铁的磁场相似，安培受此启发，提出了分子电流假说D．奥斯特发现了电流的磁效应，揭示了电和磁之间存在联系6．磁铁的磁性变弱，需要充磁．充磁的方式有两种：图甲是将条形磁铁穿在通电螺线管中；图乙是将条形磁铁夹在电磁铁之间，a、b和c、d接直流电源。

下列接线正确的是（）A．a接电源正极，b接电源负极；c接电源正极，d接电源负极B．a接电源正极，b接电源负极；c接电源负极，d接电源正极C．a接电源负极，b接电源正极；c接电源正极，d接电源负极D．a接电源负极，b接电源正极；c接电源负极，d接电源正极7．关于磁通量，下列说法正确的是（）A．磁通量不仅有大小而且有方向，所以是矢量B．磁感应强度越大，磁通量越大C．通过某一平面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度8．如图所示，在通电螺线管附近放置四枚小磁针a、b、c、d，小磁针静止时，指向正确的是（涂黑的一端为N极）（）A．a B．b C．c D．d9．法拉第是十九世纪英国著名科学家，为物理学的发展做出了非常突出的贡献，关于法拉第的研究工作，以下说法中符合事实的是（）A．发现了电流的磁效应，从而揭示了电和磁的关系B．发现了电荷间的相互作用规律，并用实验测得元电荷的数值C．发现了产生电磁感应现象的条件，并制作了发电机D．发现了电流间相互作用的规律，并提出了判断电流产生的磁场方向的方法10．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B．大小为32B，方向垂直于AC向下C．大小为32B，方向垂直于AC向上D．大小为3B，方向垂直于AC向下11．三根通电长直导线平行放置，其截面构成等边三角形，O点为三角形的中心，通过三根直导线的电流大小分别用小I1，I2、I3表示，电流方向如图所示.当I1=I2=I3=I时，O点的磁感应强度大小为B，通电长直导线在某点产生的磁感应强度大小跟电流成正比，则下列说法正确的是（）A．当I1=3I，I2=I3=I时，O点的磁感应强度大小为2BB．当I1=3I，I2=I3=I时，O点的磁感应强度大小为3BC．当I2=3I，I1=I3=I时，O点的磁感应强度大小为3 2BD．当I3=3I，I1=I2=I时，O点的磁感应强度大小为2312．5G是“第五代移动通讯技术”的简称。

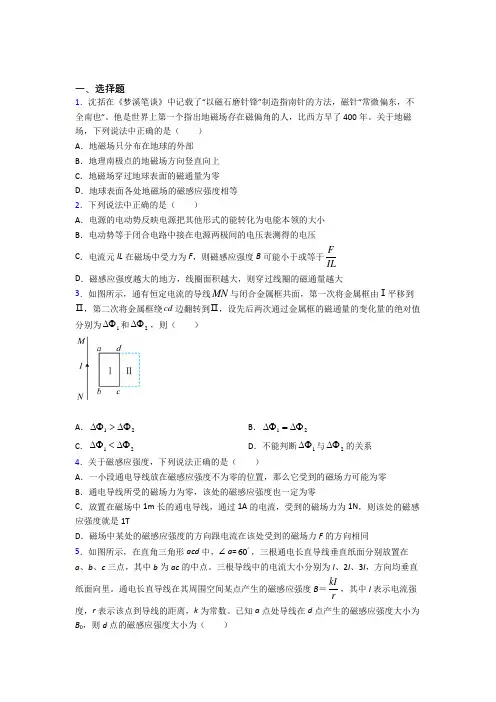

一、选择题1．沈括在《梦溪笔谈》中记载了“以磁石磨针锋”制造指南针的方法，磁针“常微偏东，不全南也”。

他是世界上第一个指出地磁场存在磁偏角的人，比西方早了400年。

关于地磁场，下列说法中正确的是（ ）A ．地磁场只分布在地球的外部B ．地理南极点的地磁场方向竖直向上C ．地磁场穿过地球表面的磁通量为零D ．地球表面各处地磁场的磁感应强度相等2．下列说法中正确的是（ ）A ．电源的电动势反映电源把其他形式的能转化为电能本领的大小B ．电动势等于闭合电路中接在电源两极间的电压表测得的电压C ．电流元IL 在磁场中受力为F ，则磁感应强度B 可能小于或等于F ILD ．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大3．如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量的变化量的绝对值分别为1∆Φ和2∆Φ，则（ ）A ．12∆Φ>∆ΦB ．12∆Φ=∆ΦC ．12∆Φ<∆ΦD ．不能判断1∆Φ与2∆Φ的关系 4．关于磁感应强度，下列说法正确的是（ ）A ．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B ．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C ．放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N ，则该处的磁感应强度就是1TD ．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F 的方向相同 5．如图所示，在直角三角形acd 中，∠a =60︒，三根通电长直导线垂直纸面分别放置在a 、b 、c 三点，其中b 为ac 的中点。

三根导线中的电流大小分别为I 、2I 、3I ，方向均垂直纸面向里。

通电长直导线在其周围空间某点产生的磁感应强度B ＝kI r，其中I 表示电流强度，r 表示该点到导线的距离，k 为常数。

已知a 点处导线在d 点产生的磁感应强度大小为B 0，则d 点的磁感应强度大小为（ ）A．B0B．2B0C．3B0D．4B06．如图为三根通电平行直导线的断面图，若它们的电流大小都相同，且==，则A点的磁感应强度的方向是（）AB AC ADA．垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由A指向B D．沿纸面由A指向D7．如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（）A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动8．如图所示，两直导线中通以相同的电流I，矩形线圈位于两导线之间的实线位置Ⅰ，穿过线圈的磁通量为Φ，已知虚线位置Ⅱ与实线位置Ⅰ关于右边的直导线对称，虚线位置Ⅲ与两直导线的距离相等，虚线位置Ⅳ和虚线位置Ⅴ关于左边直导线对称，且与左边直导线的距离和实线位置Ⅰ与右边直导线的距离相等，现将线圈由实线位置移到图示各个虚线位置，则（）A．将线圈由实线位置Ⅰ移到图示虚线位置Ⅱ时，磁通量大小不变B．将线圈由实线位置Ⅰ移到图示虚线位置Ⅲ时，磁通量变化大小为ΦC．将线圈由实线位置Ⅰ移到图示虚线位置Ⅳ时，磁通量变化为零D．将线圈由实线位置Ⅰ移到图示虚线位置Ⅴ时，磁通量大小不变9．在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电源构成闭合电路，假定线圈产生的磁感线全部集中在铁芯内，a、b、c三个闭合金属圆环的位置如图所示．当滑动变阻器的滑片滑动时，能产生感应电流的圆环是()A．a、bB．b、cC．a、cD．a、b、c10．三根通电长直导线平行放置，其截面构成等边三角形，O点为三角形的中心，通过三根直导线的电流大小分别用小I1，I2、I3表示，电流方向如图所示.当I1=I2=I3=I时，O点的磁感应强度大小为B，通电长直导线在某点产生的磁感应强度大小跟电流成正比，则下列说法正确的是（）A．当I1=3I，I2=I3=I时，O点的磁感应强度大小为2BB．当I1=3I，I2=I3=I时，O点的磁感应强度大小为3BC．当I2=3I，I1=I3=I时，O点的磁感应强度大小为3 2BD．当I3=3I，I1=I2=I时，O点的磁感应强度大小为23B11．如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流. a、0、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等.关于以上几点处的磁场，下列说法正确的是（）A．O点处的磁感应强度为零B．a 、c两点处的磁感应强度的方向相同C．c、d两点处的磁感应强度大小相等，方向相反D．a、b两点处的磁感应强度大小相等，方向相反12．三根完全相同的长直导线互相平行，它们的截面处于一个正方形abcd的三个顶点a、b、c处，导线中通有大小相同的电流，导线a、c中电流同向且与b中电流方向相反，如图所示。

高中物理必修第3册第十三章 电磁感应与电磁波测试卷测试卷 （word 版，含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB Rr ∝+ C ．()232220R IB R r∝+D ．()2032220r I B R r ∝+【答案】C【解析】 因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动【答案】B【解析】【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a的磁通量减小，产生感应电流，故A不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；4．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；5．正三角形ABC在纸面内，在顶点B、C处分别有垂直纸面的长直导线，通有方向如图所示、大小相等的电流，正方形abcd也在纸面内，A点为正方形对角线的交点，ac连线与BC平行，要使A点处的磁感应强度为零，可行的措施是A．在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外B．在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里C．在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外D．在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里【答案】A【解析】【详解】由图可知，B导线中方向向里，C导线中方向向外，根据安培定则知两导线在a点处的磁'=．如图所示：感应强度方向夹角为120°，合磁感应强度B B要使A点处的磁感应强度为零，则：A.在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知a 在A点产生的磁场方向向上，A点处的磁感应强度可能为零，故A正确；B.在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向左，A点处的磁感应强度不可能为零，故B错误；C.在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知c 在A点产生的磁场方向向下，A点处的磁感应强度不可能为零，故C错误；D.在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向右，A点处的磁感应强度不可能为零，故D错误。

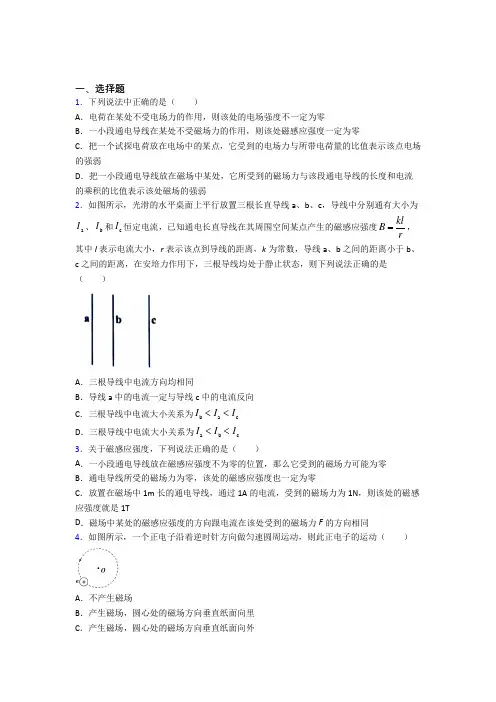

一、选择题1．下列说法中正确的是（ ）A ．电荷在某处不受电场力的作用，则该处的电场强度不一定为零B ．一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零C ．把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D ．把一小段通电导线放在磁场中某处，它所受到的磁场力与该段通电导线的长度和电流的乘积的比值表示该处磁场的强弱2．如图所示，光滑的水平桌面上平行放置三根长直导线a 、b 、c ，导线中分别通有大小为a I 、b I 和c I 恒定电流，已知通电长直导线在其周围空间某点产生的磁感应强度kl B r =，其中I 表示电流大小，r 表示该点到导线的距离，k 为常数，导线a 、b 之间的距离小于b 、c 之间的距离，在安培力作用下，三根导线均处于静止状态，则下列说法正确的是（ ）A ．三根导线中电流方向均相同B ．导线a 中的电流一定与导线c 中的电流反向C ．三根导线中电流大小关系为b a c I I I <<D ．三根导线中电流大小关系为a b c I I I <<3．关于磁感应强度，下列说法正确的是（ ）A ．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B ．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C ．放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N ，则该处的磁感应强度就是1TD ．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F 的方向相同 4．如图所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（ ）A ．不产生磁场B ．产生磁场，圆心处的磁场方向垂直纸面向里C ．产生磁场，圆心处的磁场方向垂直纸面向外D．只在圆周内侧产生磁场5．下列有关物理学史的说法正确的是（）A．伽利略发现了行星运动的规律B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．奥斯特首先发现了电流的磁效应D．牛顿发现了万有引力定律，并计算出太阳与地球之间的引力大小6．电磁波谱家族有众多的成员。

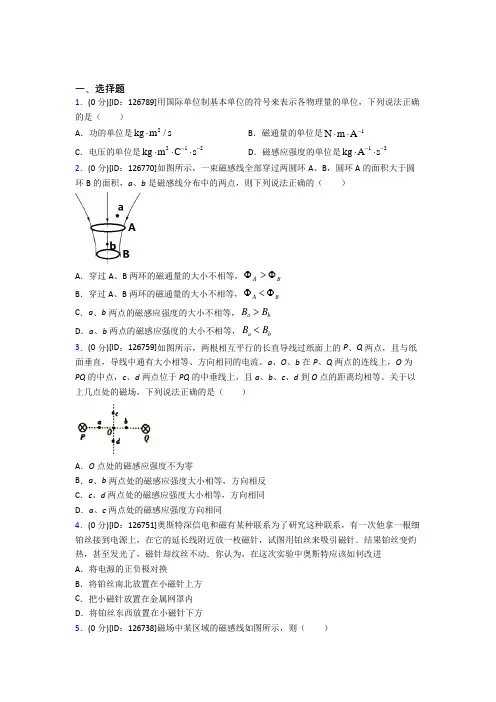

一、选择题1．(0分)[ID ：126789]用国际单位制基本单位的符号来表示各物理量的单位，下列说法正确的是（ ）A ．功的单位是2kg m /s ⋅B ．磁通量的单位是1N m A -⋅⋅C ．电压的单位是212kg m C s --⋅⋅⋅D ．磁感应强度的单位是12kg A s --⋅⋅ 2．(0分)[ID ：126770]如图所示，一束磁感线全部穿过两圆环A 、B ，圆环A 的面积大于圆环B 的面积，a 、b 是磁感线分布中的两点，则下列说法正确的（ ）A ．穿过A 、B 两环的磁通量的大小不相等，A B Φ>ΦB ．穿过A 、B 两环的磁通量的大小不相等，A B Φ<ΦC ．a 、b 两点的磁感应强度的大小不相等，a b B B >D ．a 、b 两点的磁感应强度的大小不相等，a b B B <3．(0分)[ID ：126759]如图所示，两根相互平行的长直导线过纸面上的P 、Q 两点，且与纸面垂直，导线中通有大小相等、方向相同的电流。

a 、O 、b 在P 、Q 两点的连线上，O 为PQ 的中点，c 、d 两点位于PQ 的中垂线上，且a 、b 、c 、d 到O 点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（ ）A ．O 点处的磁感应强度不为零B ．a 、b 两点处的磁感应强度大小相等，方向相反C ．c 、d 两点处的磁感应强度大小相等，方向相同D ．a 、c 两点处的磁感应强度方向相同4．(0分)[ID ：126751]奥斯特深信电和磁有某种联系为了研究这种联系，有一次他拿一根细铂丝接到电源上，在它的延长线附近放一枚磁针，试图用铂丝来吸引磁针．结果铂丝变灼热，甚至发光了，磁针却纹丝不动．你认为，在这次实验中奥斯特应该如何改进 A ．将电源的正负极对换B ．将铂丝南北放置在小磁针上方C ．把小磁针放置在金属网罩内D ．将铂丝东西放置在小磁针下方5．(0分)[ID ：126738]磁场中某区域的磁感线如图所示，则（ ）A ．a 、b 两处磁感应强度大小不等，B a >B bB ．a 、b 两处磁感应强度大小不等，B a <B bC ．同一小段通电导线放在a 处时受力一定比b 处时大D ．同一小段通电导线放在a 处时受力一定比b 处时小6．(0分)[ID ：126736]如图所示的装置中，当接通电源后，小磁针A 的指向如图所示，则（ ）A ．小磁针B 的N 极向纸外转B ．小磁针B 的N 极向纸里转C ．小磁针B 不转动D ．因电流未标出，所以无法判断小磁针B 如何转动7．(0分)[ID ：126726]两根长直通电导线互相平行，电流方向相同，它们的截面处于等边ABC 的A 和B 处，如图所示。

高中物理必修第3册第十三章电磁感应与电磁波试卷专题练习（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．2．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；3．2019年被称为5G元年，这一年全球很多国家开通了5G网络。

5G网络使用的无线电波通信频率是在3.0GHz以上的超高频段和极高频段，比目前4G通信频率在0.3GHz~3.0GHz 间的特高频段网络拥有更大的带宽和更快的传输速率。

下列说法正确的是（）A．4G信号是横波，5G信号是纵波B．4G信号和5G信号相遇能产生干涉现象C．5G信号比4G信号波长更长，相同时间传递的信息量更大D．5G信号比4G信号更不容易绕过障碍物，所以5G通信需要搭建更密集的基站【答案】D【解析】【分析】【详解】A．4G和5G信号均为电磁波，电磁波传播过程中，电场强度和磁感应强度的方向始终与传播方向垂直，故电磁波为横波，故A错误；B．4G和5G信号的频率不同，不能发生稳定的干涉现象，故B错误；C．5G信号比4G信号波长小，频率高，光子的能量大，故相同时间传递的信息量更大，故C错误；D．因5G信号的频率高，则波长小，4G信号的频率低，则波长长，则5G信号比4G信号更不容易绕过障碍物，所以5G通信需要搭建更密集的基站，故D正确。

一、选择题1．下列说法中正确的是（）A．电源的电动势反映电源把其他形式的能转化为电能本领的大小B．电动势等于闭合电路中接在电源两极间的电压表测得的电压C．电流元IL在磁场中受力为F，则磁感应强度B可能小于或等于F ILD．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大2．在同一条竖直线上有A、B两根无限长直导线平行放置，导线中通有恒定电流均为I，方向如图所示，o为两根直导线连线的中点，a、b是中垂线上的两点且oa=ob，则关于a、o、b三点的磁感应强度比较（）A．o点磁感应强度最大且方向沿OA向上B．o点磁感应强度最小且为零C．a、b点磁感应强度大小相等，方向相反D．a、b点磁感应强度大小相等，方向相同3．矩形线圈abcd位于足够长的通电直导线附近，且线圈平面与导线在同一平面内，如图所示，线圈的两条边ad和bc与导线平行，以下情形中线圈不能产生感应电流的是（）A．导线向左平动B．线圈向左平动C．减小导线中的电流D．使线圈以通电直导线为轴转过30°4．下列图像中，小磁针静止时的方向正确的是（）A．B．C．D．5．如图，纸面内有两条互相垂直的长直绝缘导线12L L 、，1L 中的电流方向向左，2L 中的电流方向向上；1L 的正上方有a b 、两点，它们关于2L 对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为0B ，方向垂直于纸面向外。

已知a b 、两点的磁感应强度大小分别为013B 和012B ，方向也垂直于纸面向外，则（ ）A ．流经1L 的电流在a 点产生的磁感应强度大小为0112B B ．流经1L 的电流在b 点产生的磁感应强度大小为0712B C ．流经2L 的电流在b 点产生的磁感应强度大小为013B D ．流经2L 的电流在a 点产生的磁感应强度大小为0712B 6．如图所示，在通电螺线管附近放置四枚小磁针a 、b 、c 、d ，小磁针静止时，指向正确的是（涂黑的一端为N 极）（ ）A ．aB ．bC ．cD ．d7．如图所示，下列说法正确的是（ ）A ．线圈中有感应电流，电压表有示数B ．线圈中有感应电流，电压表没有示数C ．线圈中无感应电流，电压表有示数D ．线圈中无感应电流，电压表没有示数8．1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（ ）A ．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系B ．用磁感线去研究磁场问题C ．研究电流时，将它比做水流D ．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定 【答案】D 【解析】 【分析】 【详解】A ．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A 错误；B ．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B 错误C ．将电流比做水流，这是类比法，C 错误D ．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D 正确。

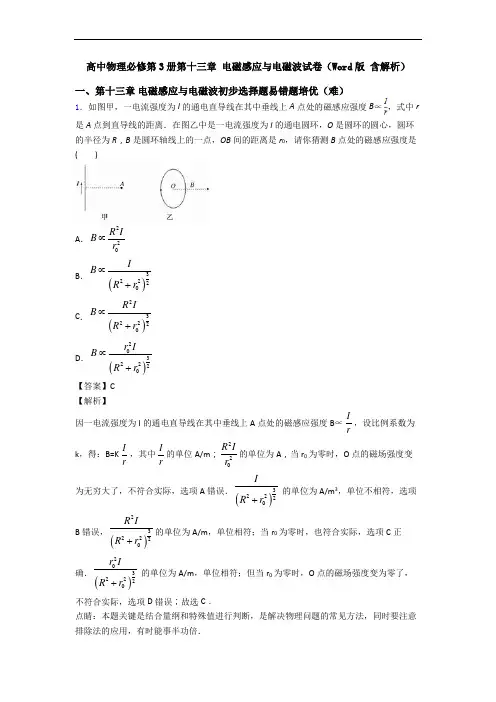

高中物理必修第3册第十三章 电磁感应与电磁波试卷（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB Rr∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．如图所示，三根完全相同的通电直导线a 、b 、c 平行固定，三根导线截面的连线构成一等边三角形，O 点为三角形的中心，整个空间有磁感应强度大小为B 、方向平行于等边三角形所在平面且垂直bc 边指向a 的匀强磁场。

现在三根导线中通以方向均向里的电流，其中I b =I c =I 。

已知通电长直导线在某点产生的磁感应强度的大小跟电流成正比，导线b 在O 点产生的磁感应强度大小为B 。

则下列说法正确的是（ ）A ．若O 点的磁感应强度平行ac 边，则I a =（1＋33）IB ．若O 点的磁感应强度平行ab 边，则I a =（1＋3）I C ．若O 点的磁感应强度垂直ac 边，则I a =（3－1）I D ．若O 点的磁感应强度垂直ab 边，则I a =（3－1）I 【答案】A 【解析】 【详解】三条直导线在O 点的磁场方向如图；其中B c 和B b 的合场强水平向右大小为B bc =B ；方向水平向右。

一、选择题1．沈括在《梦溪笔谈》中记载了“以磁石磨针锋”制造指南针的方法，磁针“常微偏东，不全南也”。

他是世界上第一个指出地磁场存在磁偏角的人，比西方早了400年。

关于地磁场，下列说法中正确的是（）A．地磁场只分布在地球的外部B．地理南极点的地磁场方向竖直向上C．地磁场穿过地球表面的磁通量为零D．地球表面各处地磁场的磁感应强度相等2．如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是（）A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸3．磁通量可以形象地理解为“穿过磁场中某一面积的磁感线的条数”，如图所示的磁场中S1、S2、S3为三个面积相同并且相互平行的线圈，穿过S1、S2、S3的磁通量分别是φ1、φ2、φ3并且都不为零，那么磁通量最大的是（）A．φ1B．φ2C．φ3D．φ1、φ2、φ3一样大4．最早发现电流磁效应的科学家是（）A．库仑B．安培C．伏特D．奥斯特5．某同学为检验某空间有无电场或者磁场存在，想到的以下方法中不可行的是（）A．在该空间内引入检验电荷，如果电荷受到静电力作用说明此空间存在电场B．在该空间内引入检验电荷，如果电荷没有受到静电力作用说明此空间不存在电场C．在该空间内引入“检验电流”，如果通电导线受到磁场力作用说明此空间存在磁场D．在该空间内引入“检验电流”，如果通电导线没有受到磁场力作用说明此空间不存在磁场6．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里。

如图所示，a、b、c、d 是以直导线为圆心的同一圆周上的四点，其中c 点的磁感应强度为零，则下列说法正确的是（）A．d 点的磁感应强度为 2B0B．b、d 两点的磁感应强度相同C．a 点的磁感应强度在四个点中最大D．b 点的磁感应强度与竖直方向成 45°斜向右上方7．如图所示，在通电螺线管附近放置四枚小磁针a、b、c、d，小磁针静止时，指向正确的是（涂黑的一端为N极）（）A．a B．b C．c D．d8．如图所示，一根通电直导线垂直放在磁感应强度为1T的匀强磁场中，以导线为中心，R为半径的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是（）A．直导线中电流方向垂直纸面向里B．a点的磁感应强度为2T，方向向右C．b点的磁感应强度为2T，方向斜向下，与B成45°角D．d点的磁感应强度为09．四根完全相同的长直导线互相平行，它们的截面处于一个正方形abcd的四个顶点处，导线中通有方向如图所示的电流，若每根通电导线在正方形中点处产生的磁感应强度大小均为B，则正方形中点处实际磁感应强度的大小为（）A．0 B．2B C．22B D．5B10．如图所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，∠MOP＝60°，在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B1.若将M处长直导线移至P处，则O 点的磁感应强度大小为B2，那么B2与B1之比为A．3∶1 B．3∶2 C．1∶1 D．1∶211．如图所示，矩形闭合线圈abcd竖直放置，OO′为它的对称轴，直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直．当AB中的电流I逐渐增大时，下列关于线圈中感应电流的说法中正确的是：( )A．有感应电流，方向为abcdaB．有感应电流，方向为adcbaC．有感应电流，方向不能确定D．没有感应电流12．通常，测电流采用安培表。

高中物理必修第3册第十三章电磁感应与电磁波试卷测试卷（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．3．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B 【解析】 【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向． 【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确． 【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．4．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002IB r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C 【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.5．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。

人教版高中物理第十三章电磁感应与电磁波精选试卷专题练习（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.2．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。

一、选择题1．下列说法中正确的是（ ）A ．电动势就是电源正负两极间的电压B ．元电荷是自然界中带电量最小的带电体，电子、质子都是元电荷C ．由F E q =可知，同一试探电荷所受电场力越大，则试探电荷所在位置的电场强度越大 D ．由F B IL =可知，同一通电导线所受磁场力越大，则通电导线所在位置的磁感应强度越大2．如图所示，光滑的水平桌面上平行放置三根长直导线a 、b 、c ，导线中分别通有大小为a I 、b I 和c I 恒定电流，已知通电长直导线在其周围空间某点产生的磁感应强度kl B r =，其中I 表示电流大小，r 表示该点到导线的距离，k 为常数，导线a 、b 之间的距离小于b 、c 之间的距离，在安培力作用下，三根导线均处于静止状态，则下列说法正确的是（ ）A ．三根导线中电流方向均相同B ．导线a 中的电流一定与导线c 中的电流反向C ．三根导线中电流大小关系为b a c I I I <<D ．三根导线中电流大小关系为a b c I I I <<3．关于磁感应强度，下列说法正确的是（ ）A ．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B ．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C ．放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N ，则该处的磁感应强度就是1TD ．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F 的方向相同 4．下列说法正确的是（ ）A ．磁铁是磁场的唯一来源B ．磁感线是从磁体的北极出发而到南极终止C ．静止的电荷只能产生电场，运动的电荷才能产生磁场D ．两条磁感线空隙处不存在磁场5．某同学为检验某空间有无电场或者磁场存在，想到的以下方法中不可行的是（ ）A．在该空间内引入检验电荷，如果电荷受到静电力作用说明此空间存在电场B．在该空间内引入检验电荷，如果电荷没有受到静电力作用说明此空间不存在电场C．在该空间内引入“检验电流”，如果通电导线受到磁场力作用说明此空间存在磁场D．在该空间内引入“检验电流”，如果通电导线没有受到磁场力作用说明此空间不存在磁场6．下列说法不符合物理学史的是（）A．法拉第发现了电磁感应现象，并提出了“场”的概念B．库仑发现了库仑定律，并用扭秤测出了静电力常量的数值C．通电螺线管的磁场和条形磁铁的磁场相似，安培受此启发，提出了分子电流假说D．奥斯特发现了电流的磁效应，揭示了电和磁之间存在联系7．关于磁通量，下列说法正确的是（）A．磁通量不仅有大小而且有方向，所以是矢量B．磁感应强度越大，磁通量越大C．通过某一平面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度8．人们的现代生活越来越离不开电磁波，我国自主建立的北斗导航系统所使用的电磁波频率约为1561MHz；家用微波炉所使用的电磁波频率约为2450MHz；家用Wi-Fi所使用的电磁波频率约为5725MHz。

一、选择题1．如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是（）A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸2．下列图像中，小磁针静止时的方向正确的是（）A．B．C．D．3．某同学为检验某空间有无电场或者磁场存在，想到的以下方法中不可行的是（）A．在该空间内引入检验电荷，如果电荷受到静电力作用说明此空间存在电场B．在该空间内引入检验电荷，如果电荷没有受到静电力作用说明此空间不存在电场C．在该空间内引入“检验电流”，如果通电导线受到磁场力作用说明此空间存在磁场D．在该空间内引入“检验电流”，如果通电导线没有受到磁场力作用说明此空间不存在磁场4．下列说法不符合物理学史的是（）A．法拉第发现了电磁感应现象，并提出了“场”的概念B．库仑发现了库仑定律，并用扭秤测出了静电力常量的数值C．通电螺线管的磁场和条形磁铁的磁场相似，安培受此启发，提出了分子电流假说D．奥斯特发现了电流的磁效应，揭示了电和磁之间存在联系5．如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（）A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动6．磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB2，式中B为磁感应强度，在空气中σ为一常量。

小明同学通过实验测量一条形磁铁N极端面附近的磁感应强度B的大小，他用一块与磁铁端面等大的铁片吸在磁铁上，然后用力缓慢拉开一段微小距离L，如图所示，他测出磁铁端面的面积为S，用力传感器测得拉力F的大小，已知拉力F做的功等于间隙中磁场的能量，则条形磁铁端面附近磁感应强度B的大小可表示为（）A．FLσB．FSσC．FLσD．FSσ7．在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电源构成闭合电路，假定线圈产生的磁感线全部集中在铁芯内，a、b、c三个闭合金属圆环的位置如图所示．当滑动变阻器的滑片滑动时，能产生感应电流的圆环是()A．a、bB．b、cC．a、cD．a、b、c8．有一小段通电导线，长为1cm，导线中电流为5A，把它置于磁场中某点，受到的磁场力为0.1N，则该点的磁感应强度B一定是（）A．B=2T B．B≤2TC．B≥2T D．以上情况都有可能9．下列说法中，正确的是（）A．变化的磁场一定产生变化的电场B．LC振荡回路电容C增加时，振荡频率增加C ．机械波既能在空气中传播，也能在液体和固体中传播D ．在一个周期内，介质中的振动质点通过的路程为一个波长10．如图所示，下列说法正确的是（ ）A ．线圈中有感应电流，电压表有示数B ．线圈中有感应电流，电压表没有示数C ．线圈中无感应电流，电压表有示数D ．线圈中无感应电流，电压表没有示数11．如图，在垂直纸面向内的匀强磁场中，有一个平行纸面的金属线框abcd 。

一、选择题1．(0分)[ID ：126789]用国际单位制基本单位的符号来表示各物理量的单位，下列说法正确的是（ ）A ．功的单位是2kg m /s ⋅B ．磁通量的单位是1N m A -⋅⋅C ．电压的单位是212kg m C s --⋅⋅⋅D ．磁感应强度的单位是12kg A s --⋅⋅2．(0分)[ID ：126786]下列说法中正确的是（ ）A ．电荷在某处不受电场力的作用，则该处的电场强度不一定为零B ．一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零C ．把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D ．把一小段通电导线放在磁场中某处，它所受到的磁场力与该段通电导线的长度和电流的乘积的比值表示该处磁场的强弱3．(0分)[ID ：126765]电磁波谱家族有众多的成员。

关于电磁波的应用，下列说法不正确的是（ ）A ．电磁炉是利用电磁波来工作的B ．微波炉是利用电磁波的能量来快速煮熟食物的C ．雷达是利用电磁波的反射来侦测目标的D ．夜视仪是利用红外线来帮助人们在夜间看见物体的4．(0分)[ID ：126760]如图所示，圆形线圈的匝数为100匝、面积为0.5m 2，在该圆形线圈平面内有一个面积为0.1m 2的正方形区域，该区域内有垂直线圈平面向里的匀强磁场，磁感应强度大小为2T ，则穿过该圆形线圈的磁通量为（ ）A ．100WbB ．20WbC ．1WbD ．0.2Wb5．(0分)[ID ：126753]关于磁通量，下列说法正确的是（ ） A ．磁通量不仅有大小而且有方向，所以是矢量 B ．磁感应强度越大，磁通量越大C ．通过某一平面的磁通量为零，该处磁感应强度不一定为零D ．磁通量就是磁感应强度6．(0分)[ID ：126752]磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB 2，式中B 为磁感应强度，在空气中σ为一常量。

高中物理必修第3册第十三章电磁感应与电磁波测试卷测试卷（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O 点产生的磁感应强度的方向分别为：上面导线产生的B 方向水平向左，大小为B ；下面左边导线产生的B 方向斜向左上方，与水平成60°角，下面右边导线产生的B 方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B ，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B ，方向水平向左． 故选C点评：本题首先运用安培定则判断B 的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图，在直角三角形ACD 区域的C 、D 两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A =90︒，∠C =30︒，E 是CD 边的中点，此时E 点的磁感应强度大小为B ，若仅将D 处的导线平移至A 处，则E 点的磁感应强度（ ）A ．大小仍为B ,方向垂直于AC 向上B 3，方向垂直于AC 向下 C ．大小为32B ，方向垂直于AC 向上D 3，方向垂直于AC 向下【答案】B【解析】【分析】【详解】根据对称性C 、D 两点分别固定着两根垂直纸面的长直导线在E 点产生的磁感应强度02B B =由几何关系可知 AE =CE =DE所以若仅将D 处的导线平移至A 处在E 处产生的磁感应强度仍为B 0，如图所示仅将D处的导线平移至A处，则E点的磁感应强度为032cos30B B'=︒=方向垂直于AC向下。

一、选择题1．如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由位置Ⅰ平移到位置Ⅱ，第二次将金属框绕cd 边翻转到位置Ⅱ，设先后两次通过金属框的磁通量变化量分别为1∆Φ和2∆Φ，则（ ）A ．12∆Φ>∆ΦB ．12∆Φ=∆ΦC ．12∆Φ<∆ΦD ．无法判断 2．下列说法中正确的是（ ）A ．电动势就是电源正负两极间的电压B ．元电荷是自然界中带电量最小的带电体，电子、质子都是元电荷C ．由F E q =可知，同一试探电荷所受电场力越大，则试探电荷所在位置的电场强度越大 D ．由F B IL=可知，同一通电导线所受磁场力越大，则通电导线所在位置的磁感应强度越大3．如图所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（ ）A ．不产生磁场B ．产生磁场，圆心处的磁场方向垂直纸面向里C ．产生磁场，圆心处的磁场方向垂直纸面向外D ．只在圆周内侧产生磁场4．在磁感应强度为 B 0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流 的方向垂直于纸面向里。

如图所示，a 、b 、c 、d 是以直导线为圆心的同一圆周上的四点，其中 c 点的磁感应强度为零，则下列说法正确的是（ ）A ．d 点的磁感应强度为 2B 0B ．b 、d 两点的磁感应强度相同C．a 点的磁感应强度在四个点中最大D．b 点的磁感应强度与竖直方向成 45°斜向右上方5．有两根长直导线a、b互相平行放置，下图为垂直于导线的截面图，O点为两根导线连线的中点，M、N为两导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。

若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度，下列说法中正确的是（）A．M点和N点的磁感应强度大小相等，方向相同B．M点和N点的磁感应强度大小相等，方向相反C．线段MN上各点的磁感应强度都不可能为零D．线段MN上有两个点的磁感应强度为零6．磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB2，式中B为磁感应强度，在空气中σ为一常量。

人教版高中物理第十三章 电磁感应与电磁波精选试卷专题练习（解析版）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B -B ．212B B -C ．122B B -D ．13B 【答案】B【解析】 对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（ ）A ．线圈平面沿着与磁感线垂直的方向运动B ．线圈平面沿着与磁感线平行的方向运动C ．线圈绕着与磁场平行的直径ab 旋转D ．线圈绕着与磁场垂直的直径cd 旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.3．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。
