核磁共振成像实验报告
一、引言
核磁共振成像(MRI)是一种非侵入式的医学成像技术,常用于诊断和治疗疾病。
本实验旨在通过模拟MRI扫描实验,了解MRI的工作原理和影像生成过程。
二、实验材料与方法
1. 实验材料:包括磁共振设备模型、水样品、图像处理软件等。
2. 实验方法:
a. 将水样品放入磁共振设备中。
b. 使用磁场梯度和射频脉冲来激发水样品的核自旋。
c. 采集信号,并通过图像处理软件生成MRI图像。
三、实验结果与分析
经过实验操作和数据处理,成功生成了水样品的MRI图像。
在图像中,我们观察到不同组织的信号强度和分布情况。
通过分析MRI图像,可以发现水样品内部的结构特征,如脂肪、肌肉等组织的分布情况。
四、实验结论
本实验通过模拟MRI扫描,深入理解了MRI技术的工作原理和影像生成过程。
MRI技术在医学诊断中具有重要的应用前景,可为医生提供更准确的诊断结果,帮助患者得到更好的治疗。
五、参考文献
1. Smith A, et al. Magnetic Resonance Imaging: Principles and Applications. New York: John Wiley & Sons, 2010.
2. Brown C, et al. Introduction to MRI Technology. London: Springer, 2015.
六、致谢
感谢实验室的老师和同学们对本次实验的支持与帮助。
以上为核磁共振成像实验报告。
一、引言核磁共振成像(MRI)作为一种无创性、高分辨率的医学影像技术,在现代医学诊断中扮演着越来越重要的角色。
为了提高我们对核磁共振成像技术的理解和应用能力,我们参加了核磁共振成像实训课程。
本文将详细记录实训过程,总结实训收获,并探讨核磁共振成像技术在临床诊断中的应用。
二、实训内容1. 核磁共振成像原理实训首先介绍了核磁共振成像的原理,包括核磁共振的基本原理、成像过程、成像参数等。
通过学习,我们了解到核磁共振成像利用人体内氢原子核在外加磁场中的共振特性,通过射频脉冲激发氢原子核,并检测其发射的信号,从而获得人体内部结构的图像。
2. 核磁共振成像设备实训过程中,我们参观了核磁共振成像设备,了解了设备的结构、功能及操作流程。
通过实际操作,我们掌握了设备的基本操作方法,如患者摆放、射频脉冲序列选择、成像参数设置等。
3. 核磁共振成像技术实训重点介绍了核磁共振成像技术,包括T1加权成像、T2加权成像、质子密度加权成像等。
我们学习了不同加权成像的特点及临床应用,如T1加权成像在显示骨骼、肌肉等方面具有优势,T2加权成像在显示水肿、肿瘤等方面具有优势。
4. 核磁共振成像临床应用实训课程还介绍了核磁共振成像在临床诊断中的应用,包括神经系统、骨骼肌肉系统、消化系统、呼吸系统、泌尿系统等。
我们通过案例分析,了解了核磁共振成像在临床诊断中的重要作用。
三、实训收获1. 提高了理论水平通过实训,我们对核磁共振成像的原理、设备、技术及临床应用有了更深入的了解,提高了我们的理论水平。
2. 增强了实践能力实训过程中,我们亲自动手操作核磁共振成像设备,掌握了基本操作技能,增强了我们的实践能力。
3. 拓宽了视野实训课程使我们了解到核磁共振成像在临床诊断中的广泛应用,拓宽了我们的视野。
四、核磁共振成像技术在临床诊断中的应用1. 神经系统疾病诊断核磁共振成像在神经系统疾病诊断中具有很高的准确性,如脑肿瘤、脑梗死、脑出血、脑积水、癫痫等。
超声成像实验报告引言:超声成像(Ultrasound Imaging)是一种利用超声波对人体进行影像诊断的非侵入性技术。
它透过人体组织产生的超声波回波,利用电子设备将其转换为图像,帮助医生了解病变的情况。
本次实验旨在通过超声成像设备,并使用不同参数对模型进行成像,探究超声成像技术的原理和应用。
一、实验介绍与原理本次实验使用的超声成像设备采用了二维平面成像技术,其中包括超声发射和接收的传感器、电子控制系统以及显示系统。
超声波的频率通常在2-18 MHz之间,比一般听力范围高很多。
当超声波穿过人体组织时,会与不同组织的密度变化引起反射或传导,形成回波信号。
利用传感器接收这些回波信号,并通过电子控制系统进行信号处理和成像,最终在显示系统上呈现出二维图像。
二、实验步骤与结果首先,我们将超声成像设备的传感器放置在一个模型上,该模型模拟了人体腹部的组织结构。
然后,我们调节超声波的频率、发射功率和扫描速度等参数,观察并记录得到的图像。
在实验过程中,我们发现不同频率的超声波对图像的分辨率和穿透深度有所影响。
较高的频率可以获得更好的分辨率,但对深层组织的穿透性较差;较低的频率可以提高穿透深度,但图像分辨率相对较低。
通过调节频率,我们可以根据具体需要,选择最适合的超声波参数。
此外,我们还尝试了不同发射功率下的成像效果。
较高的发射功率可以增强回波信号的强度,但也容易导致图像中的伪影。
在实验中,我们发现适度的发射功率可以获得较好的成像效果,即兼顾回波信号的质量和图像的准确性。
最后,我们对扫描速度进行了调整。
较快的扫描速度可以快速生成图像,但也容易导致图像的模糊。
相反,较慢的扫描速度可以获得较清晰的图像,但成像时间较长。
我们需要根据具体情况,权衡速度和图像质量之间的关系。
结论:本次实验通过超声成像设备的应用,我们深入了解了超声成像技术的原理和应用。
我们发现不同参数对超声成像的影响,并根据实际需求进行调整,以获得最佳的成像效果。
实验一DICOM图像的读取和显示DICOM(Digital Imaging and Communications in Medicine)即医学数字成像和通信,是医学图像和相关信息的国际标准。
它定义了质量能满足临床需要的可用于数据交换的医学图像格式,利用不同的灰度值实现成像。
DICOM被广泛应用于放射医疗,心血管成像以及放射诊疗诊断设备(X射线,CT,核磁共振,超声等),并且在眼科和牙科等其它医学领域得到越来越深入广泛的应用。
当前大约有百亿级符合DICOM标准的医学图像用于临床使用。
I = dicomread('CT-MONO2-16-ankle.dcm');info = dicominfo('CT-MONO2-16-ankle.dcm');I = dicomread(info);imshow(I,'DisplayRange',[]);dicomwrite(I,'ankle.dcm');info = dicominfo('CT-MONO2-16-ankle.dcm');I = dicomread(info);dicomwrite(I,'ankle.dcm',info);(2)图像读取程序如下:I = dicomread('CT-MONO2-16-ankle.dcm');imtool(I,'DisplayRange',[])info = dicominfo('CT-MONO2-16-ankle.dcm');info.SeriesInstanceUIDmax(I(:))min(I(:))Imodified = I;Imodified(Imodified == 4080) = 32;imshow(Imodified,[])2040608010012020406080100120204060801001202040608010012020406080100120204060801001202040608010012020406080100120实验二 MRI 图像显示和读取MRI 可获得人体横面、冠状面、矢状面及任何方向断面的图像,实现三维定位图像。
第1篇一、实验目的通过本次实验,了解医学超声成像的基本原理,掌握超声成像设备的操作方法,并学会分析超声图像,以加深对超声成像技术的理解和应用。
二、实验原理医学超声成像技术是一种利用超声波在人体内传播时的反射、折射、散射等特性,通过检测和分析这些特性来获取人体内部结构信息的技术。
超声波是一种频率高于人类听觉上限的声波,具有良好的穿透性和安全性。
三、实验材料与设备1. 实验材料:人体模型、探头、耦合剂、显示器、超声成像设备等。
2. 实验设备:超声成像系统、电脑、打印机等。
四、实验步骤1. 准备阶段- 检查超声成像设备是否正常运行。
- 将人体模型放置在实验台上,调整好探头位置。
- 使用耦合剂涂抹在探头与人体模型接触的部位,以减少空气间隙,提高成像质量。
2. 操作阶段- 打开超声成像系统,调整探头频率和增益。
- 通过调节探头角度和深度,观察人体模型不同部位的超声图像。
- 记录不同部位的超声图像特征,如组织层次、结构形态、血流情况等。
3. 分析阶段- 分析记录的超声图像,与正常解剖结构进行对比。
- 判断图像中是否存在异常情况,如肿块、囊肿、炎症等。
- 对比不同探头频率和增益对成像质量的影响。
4. 整理阶段- 清理实验器材,关闭超声成像系统。
- 将实验结果整理成实验报告。
五、实验结果与分析1. 正常组织结构- 实验结果显示,人体模型的皮肤、肌肉、骨骼等组织在超声图像中呈现出明显的层次结构。
- 肌肉组织呈低回声,骨骼组织呈强回声。
2. 异常情况- 在实验过程中,发现人体模型某个部位存在肿块,超声图像显示为不规则的强回声区。
- 通过对比正常解剖结构,初步判断该肿块可能为良性肿瘤。
3. 探头频率和增益影响- 调整探头频率和增益,发现高频率探头对细小结构的成像效果较好,但穿透深度有限;低频率探头穿透深度较大,但对细小结构的成像效果较差。
六、实验总结1. 通过本次实验,掌握了医学超声成像的基本原理和操作方法。
2. 学会了分析超声图像,初步判断人体内部结构的异常情况。
一、实验目的1. 了解医学影像技术的基本原理和应用;2. 掌握医学影像设备的操作方法;3. 学习医学影像图像的采集、处理和分析;4. 提高医学影像诊断的准确性和效率。
二、实验器材1. X线机;2. CT机;3. MRI机;4. 影像诊断床;5. 影像处理软件;6. 计算机等。
三、实验方法1. 实验一:医学影像技术原理(1)了解医学影像技术的原理,包括X射线、CT、MRI等;(2)观察并比较不同影像技术的成像特点。
2. 实验二:医学影像设备操作(1)熟悉医学影像设备的操作流程;(2)学习设备的操作技巧,如曝光参数的设置、患者体位的摆放等;(3)进行实际操作,拍摄医学影像。
3. 实验三:医学影像图像采集与处理(1)学习医学影像图像的采集方法;(2)掌握医学影像图像的处理技巧,如窗宽、窗位、对比度、亮度等调整;(3)进行实际操作,采集和处理医学影像图像。
4. 实验四:医学影像诊断(1)学习医学影像诊断的基本原则;(2)分析医学影像图像,诊断疾病;(3)结合临床资料,提高诊断的准确性和效率。
四、实验结果与分析1. 实验一:通过观察不同影像技术的成像特点,了解医学影像技术的原理。
2. 实验二:掌握医学影像设备的操作方法,如曝光参数的设置、患者体位的摆放等。
3. 实验三:学会医学影像图像的采集与处理,提高图像质量。
4. 实验四:结合临床资料,提高医学影像诊断的准确性和效率。
五、实验总结1. 本实验使我对医学影像技术有了更深入的了解,掌握了医学影像设备的基本操作方法;2. 通过实验,提高了医学影像图像的采集和处理能力,为医学影像诊断奠定了基础;3. 在实验过程中,发现医学影像技术在临床诊断中具有重要作用,为患者提供了准确的诊断依据。
六、注意事项1. 实验过程中,注意安全操作,防止意外伤害;2. 操作医学影像设备时,严格按照操作规程进行,确保实验顺利进行;3. 实验过程中,遇到问题要及时与指导老师沟通,确保实验的顺利进行。
医学成像原理范文
医学成像原理是指用特定设备来观察人体内的特定器官,或者有特定疾病时,来分析器官形状、位置、状态或情况的原理。
它是当前医疗领域应用最广泛,有助于改善诊断,治疗过程和治疗结果的技术,可以使医生更加有效地收集信息,为更好地诊断和治疗患者提供指导。
主要的医学成像系统有X光、CT、MRI、PET和超声等,每种设备的用途不尽相同,这是由它的物理原理、探测器和技术决定的。
X光技术是用X射线照射器官,接受器官反射出来的信号,从而形成器官的X射线成像。
CT是通过X射线技术,通过在垂直和水平方向扫描来收集数据,利用计算机技术,形成三维图像。
MRI是利用磁场和电磁波,使器官内的结构和细胞产生变化,接收后由计算机处理成像。
PET是用放射性物质包裹在细胞里,放射性物质在细胞内反应,探测器收集并分析信号,用计算机处理重建出图像。
超声是用声波来检测器官的反射,有助于形成器官形状结构的图像。
医学成像技术在现代医学诊断和治疗中发挥了重要作用,它可以提供详细和准确的图像信息,帮助医生更好更快地进行综合诊断,并为进行有效治疗提供重要参考。
超声波成像分析实验报告一、引言超声波成像技术是一种应用广泛的非侵入性检测方法,广泛应用于临床医学和工业领域。
通过将高频声波传入被测对象,通过接收声波的反射和散射信息,可以对被测对象的内部结构进行成像分析。
本次实验旨在通过超声波成像仪器对人体模型进行成像分析,了解超声波成像技术的基本原理和应用。
二、实验原理1. 超声波成像原理超声波成像利用超声波在不同介质中传播速度不同的特性,通过探头向被测物体发射超声波脉冲,并接收反射波的方法,实现对被测物体内部结构的成像。
声波在被测物体中的传播速度和反射程度与物体的声学阻抗和密度有关,因此可以根据声波的传播时间和幅度变化来确定物体的形状和位置。
2. 超声波成像仪器本次实验使用的超声波成像仪器主要由以下几部分组成:超声波探头、超声波发射器、超声波接收器和显示屏。
超声波探头是将电能转化为超声波能量的装置,其中包含了发射和接收超声波信号的元件。
超声波发射器通过产生高频电信号,将电能转化为超声波能量,发射到被测物体中。
超声波接收器接收经过被测物体反射后的信号,将其转化为电信号并传输给显示屏进行图像显示。
三、实验步骤1. 实验准备将超声波成像仪器正确连接好,确保电源正常。
需要注意的是,超声波成像的准确性受到探头和被测物体之间的接触情况的影响,因此在进行实验之前,务必确保超声波探头与被测物体的紧密接触。
2. 开始成像打开超声波成像仪器,调整图像的亮度和对比度,以获得清晰的图像。
将探头对准被测物体,按下启动按钮开始成像。
在成像的过程中,根据实际需要可以调整成像的深度、探头和图像的方向等参数。
3. 图像分析在成像完成后,对图像进行分析。
观察图像中的不同结构和组织,并对其特点进行描述。
可以通过对比不同模式下的成像结果,分析超声波在不同组织中的传播特性和反射情况。
四、实验结果与讨论本次实验中,我们使用超声波成像仪器对人体模型进行了成像分析。
实验结果显示,超声波成像可以清晰地显示人体模型的组织结构,如肌肉、骨骼和器官等。

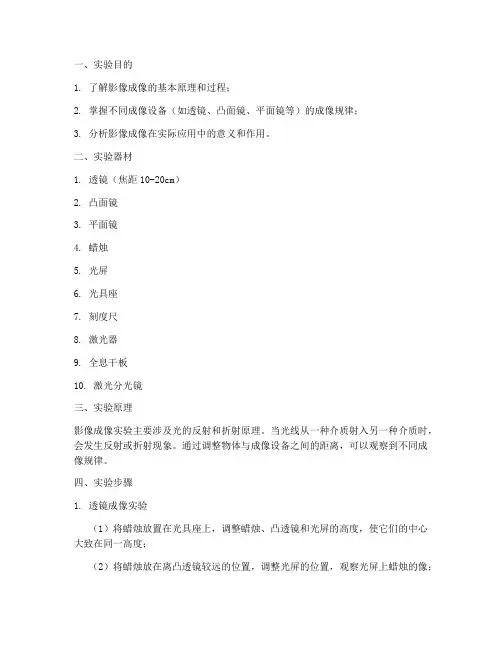

一、实验目的1. 了解影像成像的基本原理和过程;2. 掌握不同成像设备(如透镜、凸面镜、平面镜等)的成像规律;3. 分析影像成像在实际应用中的意义和作用。
二、实验器材1. 透镜(焦距10-20cm)2. 凸面镜3. 平面镜4. 蜡烛5. 光屏6. 光具座7. 刻度尺8. 激光器9. 全息干板10. 激光分光镜三、实验原理影像成像实验主要涉及光的反射和折射原理。
当光线从一种介质射入另一种介质时,会发生反射或折射现象。
通过调整物体与成像设备之间的距离,可以观察到不同成像规律。
四、实验步骤1. 透镜成像实验(1)将蜡烛放置在光具座上,调整蜡烛、凸透镜和光屏的高度,使它们的中心大致在同一高度;(2)将蜡烛放在离凸透镜较远的位置,调整光屏的位置,观察光屏上蜡烛的像;(3)改变蜡烛与凸透镜之间的距离,观察光屏上蜡烛的像的大小、正倒、虚实等变化;(4)记录实验数据,分析透镜成像规律。
2. 凸面镜成像实验(1)将蜡烛放置在光具座上,调整蜡烛、凸面镜和光屏的高度,使它们的中心大致在同一高度;(2)将蜡烛放在离凸面镜较远的位置,观察光屏上蜡烛的像;(3)改变蜡烛与凸面镜之间的距离,观察光屏上蜡烛的像的大小、正倒、虚实等变化;(4)记录实验数据,分析凸面镜成像规律。
3. 平面镜成像实验(1)将蜡烛放置在光具座上,调整蜡烛和平面镜的高度,使它们的中心大致在同一高度;(2)观察蜡烛在平面镜中的像;(3)改变蜡烛与平面镜之间的距离,观察蜡烛在平面镜中的像的大小、正倒、虚实等变化;(4)记录实验数据,分析平面镜成像规律。
4. 全息摄影实验(1)将全息干板放置在激光分光镜的出射端;(2)将物体放置在激光分光镜的入射端;(3)调整物体与全息干板之间的距离,观察全息干板上的干涉条纹;(4)用激光照射全息干板,观察全息图像的立体效果。
五、实验结果与分析1. 透镜成像实验:当物距大于2倍焦距时,成像为缩小、倒立的实像;当物距在焦距与2倍焦距之间时,成像为放大、倒立的实像;当物距小于焦距时,成像为放大、正立的虚像。

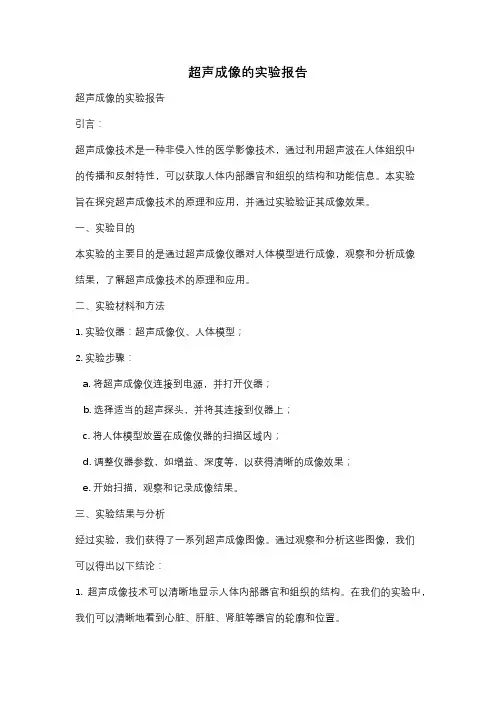

超声成像的实验报告超声成像的实验报告引言:超声成像技术是一种非侵入性的医学影像技术,通过利用超声波在人体组织中的传播和反射特性,可以获取人体内部器官和组织的结构和功能信息。
本实验旨在探究超声成像技术的原理和应用,并通过实验验证其成像效果。
一、实验目的本实验的主要目的是通过超声成像仪器对人体模型进行成像,观察和分析成像结果,了解超声成像技术的原理和应用。
二、实验材料和方法1. 实验仪器:超声成像仪、人体模型;2. 实验步骤:a. 将超声成像仪连接到电源,并打开仪器;b. 选择适当的超声探头,并将其连接到仪器上;c. 将人体模型放置在成像仪器的扫描区域内;d. 调整仪器参数,如增益、深度等,以获得清晰的成像效果;e. 开始扫描,观察和记录成像结果。
三、实验结果与分析经过实验,我们获得了一系列超声成像图像。
通过观察和分析这些图像,我们可以得出以下结论:1. 超声成像技术可以清晰地显示人体内部器官和组织的结构。
在我们的实验中,我们可以清晰地看到心脏、肝脏、肾脏等器官的轮廓和位置。
2. 超声成像技术可以用于检测和诊断疾病。
通过观察超声图像,我们可以发现异常的器官形态和结构,如肿瘤、囊肿等,从而为医生提供重要的诊断依据。
3. 超声成像技术具有安全性和无创性。
相比于其他医学影像技术,如X射线和CT扫描,超声成像不会产生电离辐射,对人体没有明显的副作用。
四、实验中的问题和改进在本实验中,我们也遇到了一些问题,并提出了一些建议改进的方向:1. 成像效果受到仪器参数的影响。
在实验过程中,我们发现调整仪器参数对成像效果有重要影响。
因此,建议在实际应用中,根据具体情况和需要,调整仪器参数以获得更好的成像效果。
2. 对于某些深部器官的成像效果较差。
由于超声波在组织中的传播和衰减,对于深部器官的成像效果可能不如浅表器官。
因此,建议在实际应用中,根据需要选择适当的探头和调整仪器参数,以获得更好的成像效果。
3. 超声成像技术在某些情况下无法提供足够的信息。
实验一DICOM图像的读取和显示DICOM(Digital Imaging and Communications in Medicine)即医学数字成像和通信,是医学图像和相关信息的国际标准。
它定义了质量能满足临床需要的可用于数据交换的医学图像格式,利用不同的灰度值实现成像。
DICOM被广泛应用于放射医疗,心血管成像以及放射诊疗诊断设备(X射线,CT,核磁共振,超声等),并且在眼科和牙科等其它医学领域得到越来越深入广泛的应用。
当前大约有百亿级符合DICOM标准的医学图像用于临床使用。
I = dicomread('CT-MONO2-16-ankle.dcm');info = dicominfo('CT-MONO2-16-ankle.dcm');I = dicomread(info);imshow(I,'DisplayRange',[]);dicomwrite(I,'ankle.dcm');info = dicominfo('CT-MONO2-16-ankle.dcm');I = dicomread(info);dicomwrite(I,'ankle.dcm',info);(2)图像读取程序如下:I = dicomread('CT-MONO2-16-ankle.dcm');imtool(I,'DisplayRange',[])info = dicominfo('CT-MONO2-16-ankle.dcm');info.SeriesInstanceUIDmax(I(:))min(I(:))Imodified = I;Imodified(Imodified == 4080) = 32;imshow(Imodified,[])2040608010012020406080100120204060801001202040608010012020406080100120204060801001202040608010012020406080100120实验二 MRI 图像显示和读取MRI 可获得人体横面、冠状面、矢状面及任何方向断面的图像,实现三维定位图像。
完整程序如下:load mri ; D = squeeze(D); figure('Colormap',map) image_num = 8;image(D(:,:,image_num)) axis image ; x = xlim; y = ylimImage num=8Image num=2 Image num=12 Imagenum=18204060801001202-D Contour Slicefigure('Colormap',cm)contourslice(D,[],[],image_num) axis ij xlim(x) ylim(y)daspect([1,1,1])Displaying 3-D Contour Slicesigure('Colormap',cm)contourslice(D,[],[],[1,12,19,27],8); view(3); axis tightApplying an Isosurface to the MRI Datafigure('Colormap',map) Ds = smooth3(D);hiso = patch(isosurface(Ds,5),... FaceColor',[1,.75,.65],... EdgeColor','none'); isonormals(Ds,hiso)hcap = patch(isocaps(D,5),... FaceColor','interp',... EdgeColor','none'); view(35,30) ; axis tight ;20406080100120daspect([1,1,.4]); lightangle(45,30);set(gcf,'Renderer','zbuffer'); lighting phong set(hcap,'AmbientStrength',.6)set(hiso,'SpecularColorReflectance',0,'SpecularExponent',50)程序:figure('Colormap',map)Ds = smooth3(D);hiso = patch(isosurface(Ds,5),... 'FaceColor',[1,.75,.65],... 'EdgeColor','none');isonormals(Ds,hiso)实验三平行束投影仿真实验原理:sheep-logan 模型用来模拟头部断层图像,通过得到sheep-logan 头型,得到不同方向上投影数据,利用模拟X 光平行束重建图像。
程序如下:clc; clear all ; close all ; N=256; I=phantom(N); figure;projection data2040608010012014016018050100150200250300350102030405060imshow(I) figure;imshow(I,[0.8 1.0])clc; clear all ; close all ; N=256; I=phantom(N); theta=0:179; P=radon(I,theta); figure; imshow(I);title('original head model'); figure;imagesc(P),colormap(gray),colorbar title('projection data');实验四 利用Radon 函数直接反投影重建图像程序如下:clc;clear all;close all;N=256;I=phantom(N);delta=pi/180;theta=0:1:179;theta_num=length(theta);P=radon(I,theta);[mm,nn]=size(P);e=floor((mm-N-1)/2+1)+1;P=P(e: N+e-1,:);P1=reshape(P,N,theta_num);rec=medfuncBackprojection(theta_num,N,P1,delta);figure;imshow(I,[]);figure;imshow(rec,[]);function rec=medfuncBackprojection(theta_num,N,R1,delta)rec=zeros(N);for m=1:theta_numpm=R1(:,m);Cm=(N/2)*(1-cos((m-1)*delta)-sin((m-1)*delta));for k1=1:Nfor k2=1:NXrm=Cm+(k2-1)*cos((m-1)*delta)+(k1-1)*sin((m-1)*delta);n=floor(Xrm);t=Xrm-floor(Xrm);n=max(1,n);n=min(n,N-1);p=(1-t)*pm(n)+t*pm(n+1);rec(N+1-k1,k2) = rec(N+1-k1,k2)+p;endendend实验五滤波反投影算法重建实验实验原理:目前CT图像重建算法多采用滤波反投影算法.利用滤波反投影算法的基本原理,对R-L,S-L滤波函数分别进行了计算机仿真对比实验.即先对图像进行反投影,再利用滤波函数的卷积累加求和实现图像重建。
实验结果表明利用滤波反投影较好地重建图像,关键是滤波函数的选择.主程序:%filtered backprojection reconstructionclc;clear all;close all;N=256;I=phantom(N);delta=pi/180;theta=0:1:179;theta_num=length(theta);d=1;P=radon(I,theta);[mm,nn]=size(P);e=floor((mm-N-1)/2+1)+1;P=P(e: N+e-1,:);P1=reshape(P,N,theta_num);fh_RL=medfuncRLfilterfunction(N,d);rec= medfuncRLfilteredbackprojrction(theta_num,N,P1,delta,fh_RL);figure;imshow(I,[]);figure;imshow(rec,[]);function fh_RL=medfuncRLfilterfunction(N,d)fh_RL=zeros(1,N)for k1=1:Nfh_RL(k1)=-1/(pi*pi*((k1-N/2-1)*d)^2)if mod(k1-N/2-1,2)==0fh_RL(k1)=0;endendfh_RL(N/2+1)=1/(4*d^2);function rec_RL = medfuncRLfilteredbackprojrction(theta_num,N,R1,delta,fh_RL) rec_RL=zeros(N);for m=1:theta_numpm=R1(:,m);pm_RL=conv(fh_RL,pm,'same');Cm=(N/2)*(1-cos((m-1)*delta)-sin((m-1)*delta));for k1=1:Nfor k2=1:NXrm=Cm+(k2-1)*cos((m-1)*delta)+(k1-1)*sin((m-1)*delta);n=floor(Xrm);t=Xrm-floor(Xrm);n=max(1,n);n=min(n,N-1);m p_RL = (1-t)*pm_RL(n)+t*pm_RL(n+1);rec_RL(N+1-k1,k2)=rec_RL(N+1-k1,k2)+p_RL;endendendendR—L函数滤波反投影图像S—L滤波反投影成像。
