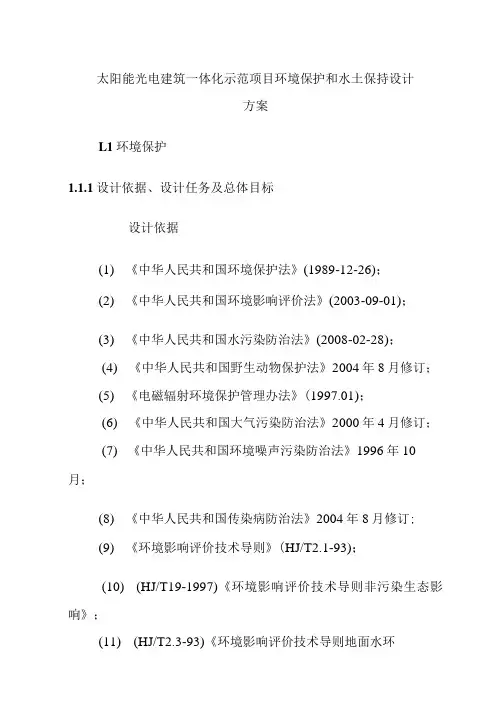

太阳能光电建筑一体化示范项目环境保护和水土保持设计方案
太阳能光电建筑一体化示范项目环境保护和水土保持设计方案L1环境保护1.1.1设计依据、设计任务及总体目标设计依据(1)《中华人民共和国环境保护法》(1989-12-26)；(2)《中华人民共和国环境影响评价法》(2003-09-01)；(3)《中华人民共和国水污染防治法》(2008-02-28)；(4)《中华人民共和国野生动物保护法》2004年8月修订；(5)《电磁辐射环境保护管理办法》(1997.01)；(6)《中华人民共和国大气污染防治法》2000年4月修订；(7)《中华人民共和国环境噪声污染防治法》1996年10月；(8)《中华人民共和国传染病防治法》2004年8月修订;(9)《环境影响评价技术导则》(HJ/T2.1-93)；(10)(HJ/T19-1997)《环境影响评价技术导则非污染生态影响》；(11)(HJ/T2.3-93)《环境影响评价技术导则地面水环境》;(12XHJ/T2.2-93)《环境影响评价技术导则大气环境》;(13)(HJ/T2.4-95)《环境影响评价技术导则声环境》；(14)《环境监测技术规范》国家环境保护局，1989年;(15)国务院第253号令《建设项目环境保护管理条例》(1998-12-18)o(16)《规划环境影响评价条例》(2009.10)1.1.1.2设计任务及总体目标经过对本项目的环境保护设计，分析环境与本项目间的相互影响要素，并釆取有效措施使不利影响因素减至最低程度，使工程环境在建设与运行期内都得到很好的保护，进而使工程与其周围环境之间达到相互和谐发展的目标。
1.1.2项目选址的环境合理性本项目为清洁、可再生能源的利用项目，受到国家和地方政府的大力支持。
项目选址在某某金属材料有限公司内厂房建筑物屋顶，不占据其他土地。
1.1.3环境概况1.1.3.1环境现状(1)地理位置某市地理位置为北纬31°55,~38°10\东经118。
07，〜119°10\东、北临渤海，西与滨州市毗邻，南与淄博市、潍坊市接壤。
20兆瓦光伏电站启动方案精选全文完整版
可编辑修改精选全文完整版20兆瓦光伏电站启动方案光伏发电20兆瓦光伏电站启动方案一、启动委员会组织机构1、启动委员会主任:2、启动委员会副主任：3、启动委员会委员：4、现场试运总指挥：5、验收组：（1）组长：（2）组员：6、试运操作组：（1）组长：（2）组员：（3） 7、抢修调试组：组长：成员：8、安全保卫组：二、启动范围1、220 kV变电站35 kV开关间隔 1个2、35kV 线路 1回3、35kV光伏线路间隔 4个6、35kV母线 1段7、35kV配电柜 8面8、主控室装置保护柜 20面9、动态无功补偿装置 1套10、接地变压器 1组三、启动前应具备的条件：1、与本工程有关的一次设备经检验全部调试完毕，并验收合格。
2、与本工程有关的二次回路接线传动施工结束，并验收合格。
3、高压试验及继电保护调试完毕并经传动验收合格。
4、220KV变电站与x公司光伏电站35KV开关站保护联调结束。
5、220KV变电站与x公司光伏电站35KV开关站X线路施工结束，并经验收合格。
6、所有临时接地线均已拆除，启动中所用的断路器、隔离开关、接地刀闸都处在断开位置。
7、综合自动化系统和通信系统已调试完毕，并经验收合格。
8、确定并标明设备名称和调度编号。
9、各保护定值已按调度要求整定完毕，并经验收合格。
10、站内消防设施齐全，站内通讯畅通。
11、检查220KV变电站35KV X线线路侧PT二次开关确在断开位置。
（防止二次反充电）14、检查光伏电站35KV 母线PT二次开关确在断开位置。
（防止二次反充电）15、35KV X线355断路器间隔355617接地刀闸在断开位置确认一次设备上无人工作，摇测X线路绝缘合格，具备送电条件。
（摇测绝缘前要与调度取得联系，并验明无压）16、35KV X线线路定相工作结束。
17、运行人员和施工验收人员检查新投运设备无遗留物，拆除施工用临时电源。
18、提前与电力局生产处联系220KV变电站35KV X线充电工作的相关事宜，并已一一落实。
太阳能光电建筑应用示范项目实施方案-46页精选文档
太阳能光电建筑一体化应用示范项目实施方案目录一、工程概况 (4)1.1项目地理位置 (4)1.2建筑类型 (4)1.3总平面图 (4)1.4建筑面积 (4)1.5用途 (5)1.6峰瓦值 (5)1.7项目目前实施进展情况 (5)二、示范目标及主要内容 (5)2.1示范目标 (5)2.2示范技术要点 (6)2.3示范主要内容 (6)2.4建筑本体满足国家和地方建筑节能标准情况 (7)三、技术方案 (7)3．1建筑围护结构体系 (7)3.2光电系统技术设计方案 (11)3.2.1设计依据及说明 (11)3.2.2光伏建筑一体化设计 (15)3.2.3并网系统设计 (17)3.2.4主要产品、部件及性能参数 (26)3.2.5系统能效计算分析 (34)3.2.6技术经济分析 (35)3.3节能量计算 (38)3.4运行维护和管理 (38)3.4.1运行维护 (38)3.4.2日常管理 (39)3.5数据监测与远传系统 (40)3.6进度计划与安排 (43)3.6.1项目实施进度 (43)3.6.2太阳能光电部分进度计划与安排说明 (44)3.7技术支持 (44)一、工程概况1.1项目地理位置********市地处大兴安岭南段和燕山北麓山地，分布在西拉沐伦河南北与老哈河流域广大地区，呈三面环山，西高东低，多山多丘陵的地貌特征。
山地约占全市总面积的42％，丘陵约占24％，高平原约占9％，平原约占25％。
大体分为四个地形区：北部山地丘陵区；南部山地丘陵区；西部高平原区；东部平原区，海拔高300-2000米。
************************************************************* ********************************************主要山脉有兴安岭南段，努鲁儿虎和七老图三条山脉。
********市地处温带半干旱大陆性季风气候区。
太阳能与建筑结合方案(皇明太阳能集团)
太阳能与建筑结合发展历程
太阳能与建筑结合 作用与意义
替代常规能源，降低建筑的化石燃料的耗能， 提高太阳能综合利用率。 减排CO2、降低温室效应。 实现太阳能与建筑完美结合。 创造低能耗高舒适性的健康居住环境。
为实现我国可持续发展战略具有重大意义。
太阳能与建筑结合发展的 三个阶段
从太阳能与建筑结合特点和发展历程可分为适应 建筑阶段、建筑构件化阶段和综合利用阶段（太阳能 建筑）三个阶段。
在技术研发方面，国家“十一五”支撑计划中包括的建筑节能项 目，如“建筑节能关键技术与示范”、“可再生能源应用关键技术与 示范”、“现代建筑设计关键技术与示范”、“建筑综合改造技术研 究与示范”等项目均已启动。这些项目涉及新建绿色建筑、既有建筑 节能改造的技术、可再生能源的关键技术等方面。
“十一五”建筑节能指标
能源供给——天地互补
（1）太阳能光热系统 太阳能生活热水系统 太阳能直接采暖系统
（2）太阳能光电系统 太阳能光伏发电用于生活用电和设备用能 当其不足时，系统将自动切换至城市电网
（3）地源热泵辅助系统 在特殊天气下，补充太阳能的不足
第三代太阳能建筑——综合解决方案
太阳能国际交流中心
为2010年世界太阳城大会而兴建
低品位热能实现空调制冷的新型高效空调设备 利用湿空气中水蒸气的特性达到制冷效果。 无现有空调系统中的氟里昂，节能环保。 优化利用太阳能，效果明显。
太阳能照明系统 皇明庭院灯
太阳能庭院灯
太阳能海水淡化
未来太阳能可满足下列需求
住宅小区（热水）：90-100% 公共建筑（热水）：90-100% 工农业生产（热水）：90%以上 （其中中高温热能占比20%） 建筑采暖：40%以上 建筑制冷：35%以上 农村（热水）：100% 公共设施（照明亮化）50%
20MW分布式集中并网光伏发电项目实施建议书
20MW分布式集中并网光伏发电项目建议书一、项目背景与意义1．项目背景我国是世界上最大的煤炭生产和消费国，能源基本都由煤炭供给，这种过度依赖化石燃料的能源结构已经造成了很大的环境、经济和社会负面影响。
大力发展新能源与可再生能源已成为我国调整能源结构、缓解能源供需矛盾、降低环境污染，实现可持续发展的重要举措，是保证我国能源供应安全和可持续发展的必然选择。
为了进一步加快光伏在省内的推广和应用，全力打造“中国光伏应用第一城”，合肥市人民政府办公厅印发《关于进一步加快光伏推广应用的补充通知》（合政办﹝2014﹞24号）文，强调要加快规划引领，统筹资源，大力推进光伏应用工程，充分发挥光伏资源丰富的优势，启动一批光伏应用示范镇、示范村建设。
积极推进光伏下乡“百千万”工程建设，按照“规划引导、政府扶持、户企合作、收益分成”的方式，着力打造具有合肥特色的“光伏社区”、“光伏小镇”。
加快推进工业化、城镇化进程，努力实现安徽经济社会发展的新跨越。
2.项目意义光伏应用是有效利用太阳能、推进能源生产和消费革命的重要途径。
加快推进光伏发电是发展和利用新能源的关键着力点，这不仅有利于我省战略性新兴产业的培育，还有利于进一步拓展能源利用空间、优化能源结构，更有利于发展低碳节能经济,促进资源节约型、环境友好型社会建设，是转变经济发展方式、促进可持续发展的有效途径。
二、项目概况1.企业简介***有限公司为**集团在大陆地区的全资投资平台（简称：），于2008年12月注册成立，注册地址北京市海淀区****，注册资金25亿元人民币。
目前已在大陆区辽宁、吉林、内蒙古、甘肃、山东、安徽、湖南、江苏等区域设立风电和太阳能项目公司多家，投资风电场总容量已逾2000MW。
公司是中国太阳能发电投资领域内产业链最为完善的专业集团公司，拥有太阳能发电专业一流的技术人才和管理团队。
公司致力于将自己发展成为一流的国际化的清洁和可再生能源企业，为人类提供优质的清洁可再生能源，持续改善和促进人与自然的和谐共存。

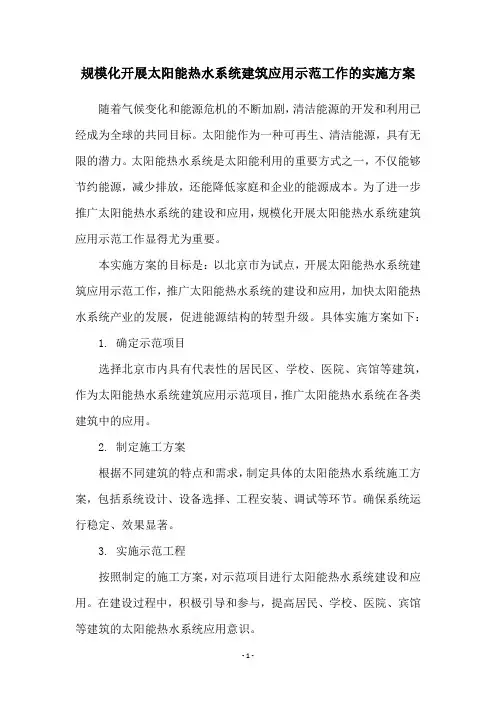

规模化开展太阳能热水系统建筑应用示范工作的实施方案
规模化开展太阳能热水系统建筑应用示范工作的实施方案随着气候变化和能源危机的不断加剧，清洁能源的开发和利用已经成为全球的共同目标。
太阳能作为一种可再生、清洁能源，具有无限的潜力。
太阳能热水系统是太阳能利用的重要方式之一，不仅能够节约能源，减少排放，还能降低家庭和企业的能源成本。
为了进一步推广太阳能热水系统的建设和应用，规模化开展太阳能热水系统建筑应用示范工作显得尤为重要。
本实施方案的目标是：以北京市为试点，开展太阳能热水系统建筑应用示范工作，推广太阳能热水系统的建设和应用，加快太阳能热水系统产业的发展，促进能源结构的转型升级。
具体实施方案如下： 1. 确定示范项目选择北京市内具有代表性的居民区、学校、医院、宾馆等建筑，作为太阳能热水系统建筑应用示范项目，推广太阳能热水系统在各类建筑中的应用。
2. 制定施工方案根据不同建筑的特点和需求，制定具体的太阳能热水系统施工方案，包括系统设计、设备选择、工程安装、调试等环节。
确保系统运行稳定、效果显著。
3. 实施示范工程按照制定的施工方案，对示范项目进行太阳能热水系统建设和应用。
在建设过程中，积极引导和参与，提高居民、学校、医院、宾馆等建筑的太阳能热水系统应用意识。
4. 宣传推广通过各种途径，宣传太阳能热水系统的优势和应用效果，向社会展示示范工程的建设成果和应用效果，提高太阳能热水系统的普及度和应用率。
5. 评估总结定期对示范项目进行效果评估，收集用户反馈，总结经验教训，不断完善太阳能热水系统的建设和应用，为推广太阳能热水系统提供有力支持。
本实施方案的实施，将有利于太阳能热水系统产业的发展，促进清洁能源的利用和应用，推进能源结构的转型升级，为打造生态文明城市做出积极贡献。

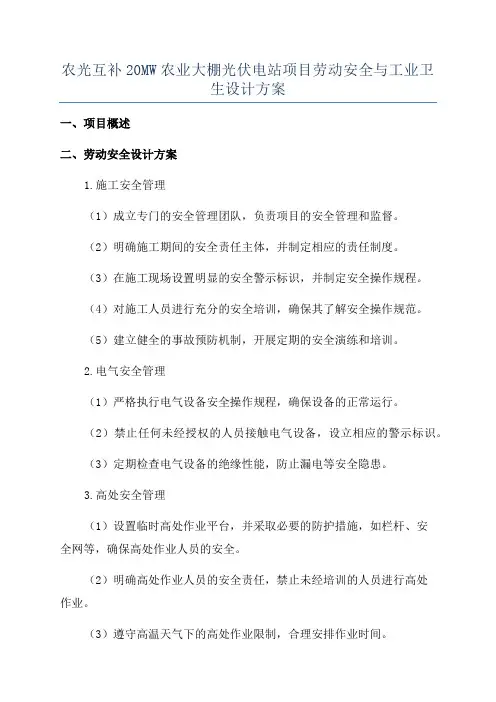

农光互补20MW农业大棚光伏电站项目劳动安全与工业卫生设计方案
农光互补20MW农业大棚光伏电站项目劳动安全与工业卫生设计方案一、项目概述二、劳动安全设计方案1.施工安全管理（1）成立专门的安全管理团队，负责项目的安全管理和监督。
（2）明确施工期间的安全责任主体，并制定相应的责任制度。
（3）在施工现场设置明显的安全警示标识，并制定安全操作规程。
（4）对施工人员进行充分的安全培训，确保其了解安全操作规范。
（5）建立健全的事故预防机制，开展定期的安全演练和培训。
2.电气安全管理（1）严格执行电气设备安全操作规程，确保设备的正常运行。
（2）禁止任何未经授权的人员接触电气设备，设立相应的警示标识。
（3）定期检查电气设备的绝缘性能，防止漏电等安全隐患。
3.高处安全管理（1）设置临时高处作业平台，并采取必要的防护措施，如栏杆、安全网等，确保高处作业人员的安全。
（2）明确高处作业人员的安全责任，禁止未经培训的人员进行高处作业。
（3）遵守高温天气下的高处作业限制，合理安排作业时间。
4.机械设备安全管理（1）严格按照操作规程进行机械设备的操作和维护。
（2）对机械设备进行定期维护保养和检查，确保设备的安全运行。
（3）禁止未经培训的人员接触和操作机械设备。
1.噪音管理（1）采用低噪音设备，减少施工过程中的噪音污染。
（2）对噪音超过限制值的区域进行封闭或采取隔音措施。
（3）进行定期的噪音监测，确保施工噪音不对周边环境造成不良影响。
2.空气质量管理（1）进行施工期间的空气质量监测，确保无毒害气体泄露。
（2）采用低污染材料和绿色环保技术，减少施工对空气质量的污染。
3.采光与通风（1）合理设计大棚的采光和通风系统，确保光线充足且空气流通。
（2）进行定期的清洁和消毒，防止病菌滋生和交叉感染。
4.废水处理（1）建立合理的废水收集和处理系统，确保废水的安全排放。
（2）按照相关标准对废水进行处理，减少对周边水体的污染。
5.废弃物处理（1）规定施工人员对废弃物进行分类和储存，减少对环境的污染。
（2）委托专业机构进行废弃物的收集和处理，确保废弃物的安全处理和回收利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皇明教育基地20MW太阳能光电建筑一体化应用示范项目技术方案皇明教育基地2.0MW太阳能光电建筑一体化应用示范项目技术方案目录1 项目概况 (3)1.1项目基本情况 (3)1.2 地理位置、资源概况 (3)2 设计依据及说明 (3)3 光伏发电原理简介及特点 (4)3.1 太阳能利用概况 (4)3.2 光伏发电原理 (4)3.3 光伏系统发电的特点 (5)4 总体设计方案 (5)4.1 方案概述 (5)4.2 太阳能光伏发电的利用方式 (7)4.2.1 独立光伏发电方式 (7)4.2.2 并网光伏发电方式 (7)4.2.3 本工程发电模式 (8)5 太阳能电池组件的安装结构设计 (9)5.1 安装结构分类简介 (9)5.2 太阳能光电建筑光伏与建筑的结构设计 (9)5.3 皇明2.0MW并网光伏发电工程安装结构设计 (10)5.4 光伏建筑一体化的意义 (11)6 光伏阵列的设计 (11)6.1 太阳电池组件朝向与倾角设计 (11)6.2 遮挡设计 (12)6.3 发电量计算 (13)6.4 光伏组件串联数量的设计依据 (13)7 太阳电池组件选型 (14)8 光伏并网逆变器 (16)9 光伏阵列汇流的设计 (16)10、直流防雷配电柜 (17)11 交流配电单元 (18)12 线缆、桥架及光伏支架等 (18)13 接入电网方案 (19)14 数据采集、监控及通讯系统 (21)15 系统防雷、接地设计 (21)15.1 防雷设计 (21)15.2 接地 (22)1 项目概况1.1项目基本情况工程名称：皇明教育基地2.0MW太阳能光电建筑一体化应用示范项目建设地点：德州市经济开发区太阳谷大道工程规模：2.0MW并网光伏。
1.2 地理位置、资源概况德州市位于北纬36°24'-38°0'、东经115°45'-117°24'之间，黄河下游北岸，山东省西北部。
德州南临黄河与济南相望，北临京津冀，西通晋煤基地，东连胜利油田和渤海湾，是黄河经济带与环渤海经济圈的交汇点，华北地区和华东地区的结合部，有着“南北借力，东西逢源”的地缘优势。
德州光照资源丰富，全市年均日照时2660小时，日照率为61%，累年光照辐射强度达到 5122MJ/m2年，处于全国、全省的较高值区。
区域内气侯祥和，年均气温13.1℃，平均无霜期208天。
此项目的建设既可展示中国在可再生能源开发利用领域的先进技术和绿色环保的理念，又能充分体现工业区节能环保的特色。
2 设计依据及说明国际标准与国外标准：—《低压开关设备和控制器第1部分：总规则》（IEC 60947-1）—《低电压开关和控制器控制器件接口(CDI) 第1部分：总规则》（IEC 62026-1）国家标准：—《电力工程电缆设计规范》（GB50212-2007）—《电能质量公用电网谐波》（GB 14549-1993）—《光伏系统并网技术要求》（GB/T 19939-2005）—《通用用电设备配电设计规范》（GB50055-93）—《污水综合排放标准》（GB8978-96）—《环境空气质量标准》（GB3095-1996）—《城市区域环境噪声标准》（GB3096-93）—《建筑施工场界噪声限值》（GB12523-90）—《建筑设计防火规范》（GB50016-2006）—《火力发电厂与变电站设计防火规范》（GB50229-2006）—《建筑抗震设计规范》（GB50011-2001）—《建筑物防雷设计规范》（GB50057－2000）—《工业企业设计卫生标准》（GBZ 1-2002）—《工业企业总平面设计规范》（GB50187-1993）—《工业企业厂内铁路、道路运输安全规程》（GB4387-1994）—《建筑照明设计标准》（GB50034-2004）—《采暖通风与空气调节设计规范》（GB50019-2003）—《生产过程安全卫生要求总则》（GB12801-1991）—《生产设备安全卫生设计总则》（GB5083-1999）—《建筑太阳能光伏系统设计与安装》（10J908-5）行业标准：—《中华人民共和国环境保护法》（1989.12.26）—《中华人民共和国环境影响评价法》（2002.10）—《建设项目环境保护管理条例》（1998.11）—《火力发电厂劳动安全和工业卫生设计规程》（DL5053-1996）—《火力发电厂劳动安全和工业卫生设计规程》（DL5053-1996）—《民用建筑太阳能光伏系统应用技术规范》（JGJ203-2010）3 光伏发电原理简介及特点3.1 太阳能利用概况太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、海洋能、水能等都来自太阳能，广义地说，太阳能包含以上各种可再生能源。
太阳能作为可再生能源的一种，则是指太阳能的直接转化和利用。
通过转换装置把太阳辐射能转换成热能利用的属于太阳能热利用技术，再利用热能进行发电的称为太阳能热发电；通过转换装置把太阳辐射能转换成电能利用的属于太阳能光伏发电技术。
3.2 光伏发电原理太阳能光伏发电技术是通过转换装置把太阳辐射能转换成电能利用的技术，光电转换装置通常是利用半导体器件的光伏效应原理进行光电转换的，因此又称太阳能光伏技术。
光生伏特效应简称为光伏效应，指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象。
3.3 光伏系统发电的特点- 没有转动部件，不产生噪音；- 没有空气污染、不排放废水；- 没有燃烧过程，不需要燃料；- 维修保养简单，维护费用低；- 运行可靠性、稳定性好；- 根据需要很容易扩大发电规模。
4 总体设计方案4.1 方案概述皇明教育基地2.0MW并网光伏发电工程，并网系统通过升压变压器接入10KV电网。
系统由太阳电池组件、太阳电池组件屋面安装钢架结构、并网逆变器、交（直）流配电设备、升压变压器、数据采集监控设备、线缆及桥架等组成。
一、本电站由五部分组成，总峰值功率为2,006,290 W。
1、大学城主体——————————1,789,470 W；2、大学城光电遮阳————————19,800 W；3、大学城会议中心————————137,520W；4、大学城公寓—————————— 45,400 W；5、大学城体育场————————— 14,100 W。
二、具体实施方案：系统配备一台监控计算机、一台42英寸墙挂式彩色液晶屏，通过监控软件（监控软件需为完全汉化的软件，全中文界面，除数据输入外，均可通过鼠标进行操作），可以实时显示系统运行状态、参数，并实现数据远传。
1、大学城主体：大学城钢架面积共计20639m2，本方案每两排组件均设有参观通道及清扫通道。
选用295W常规组件，尺寸1956×992mm，组件实际效率 15.2% 。
组件朝向正南，每排18块组件，每两排组成一个方阵。
单块组件之间空隙5mm，通道宽度900~1132mm。
总峰值功率1,789,470W。
组件每18块一串，16串形成一组进入1台汇流箱。
使用16进1出汇流箱6台，接入1个直流500kW的防雷配电柜，然后接入GTI-500并网逆变器。
每2台GTI-500并网逆变器为一组，接入1000kW容量交流配电柜，后接三相升压变压器和高压开关柜接入10KV电网。
共需此系统两套。
2、大学城光电遮阳、大学城会议中心、大学城公寓、大学城体育场采用2.8/3.8/5/6kw 逆变器。
大学城光电遮阳：用薄膜组件450块，尺寸1253mm×643mm×27mm峰值电压31V，开路电压40V，峰值功率44W ，峰值总功率19,800W。
建筑共5层，每层90块薄膜组件，9块一串，5组并联，分两路接入一台5.0逆变器，共5台。
大学城会议中心：1）、小贝壳组件尺寸为1580×808mm，峰值功率180W。
两个小贝壳共需此组件358块，共64,440W；小贝壳组件每18块串联为一路，共18路，分两组接入逆变器；2）、大贝壳组件尺寸为810×600mm，峰值功率为70W。
需此组件1044块，共73,080W；大贝壳组件每37块串联为一路，共28路，分两组接入逆变器。
大学城公寓：1）、2#、3#公寓共用普通组件740块，尺寸700mm×640mm×35mm，每块50W，峰值总功率37,000W；2-6层安装光电遮阳，每层74块，分两组并联接入一台3.8逆变器，共5台；2）、1#公寓用薄膜组件177块，尺寸1253mm×643mm×27mm峰值电压31V，开路电压40V，峰值功率44W ，峰值总功率7,788W。
1-5层安装光电遮阳，第一层1-5#窗串联，7-12#窗串联，接入一台2.8逆变器；第二至五层均为1-6#窗串联，7-12#窗串联。
四层共接入一台6.0逆变器。
大学城体育场：1）、巨型灯：满天星组件108块，尺寸826×410×35，每块46W（18V），共4,968W；27块一串，每两串接入一台2.8逆变器，共两台；2）、看台：满天星组件71块，尺寸600mm×600mm，每块16W （2.5V），共1,136W；全串接入一台1.1逆变器；3）、拉索灯：普通组件360块，每块22W（17v），共7920W；每30块为一串，6串并联接入一台5.0逆变器，共两台。
4.2 太阳能光伏发电的利用方式太阳能光伏发电通常有两种利用方式：一种是依靠蓄电池来进行能量的存储，即所谓的独立发电方式；另一种是不使用蓄电池，直接与公用电网并接，即并网方式。
4.2.1 独立光伏发电方式独立发电系统的基本工作原理就是在太阳光的照射下，将太阳电池组件产生的电能通过控制器的控制给蓄电池充电或者在满足负载需求的情况下直接给负载供电，如果日照不足或者在夜间则由蓄电池在控制器的控制下给直流负载供电，对于含有交流负载的光伏系统而言，还需要增加逆变器将直流电转换成交流电。
独立发电系统一般由太阳板、控制器、蓄电池、逆变器等组成。
独立系统一般也称为离网系统，多用在偏远地区、电网敷设较困难的地区，也用于太阳能路灯、草坪灯、监控摄像头等系统中作为独立电源使用。
独立光伏系统示意图4.2.2 并网光伏发电方式并网发电系统一般由太阳组件、并网逆变器等组成。
通常还包括数据采集系统、数据交换、参数显示和监控设备等。
并网发电方式是将太阳能电池阵列所发出的直流电通过逆变器转变成交流电能输送到公用电网中，无需蓄电池进行储能，相比较而言，并网发电较便宜，而且完全无污染。
并网发电系统采用的并网逆变器拥有自动相位和电压跟踪装置，能够非常好的配合电网的微小相位和电压波动，不会对电网造成影响。
