固结灌浆评定表

灌浆工程质评表及填表说明表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段〔块〕或相邻的10～20个孔划分为一个单元工程；关于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度〔m〕。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是要紧工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括以下资料：〔1〕施工单位应提交单元工程中所含工序〔或检验项目〕验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

〔2〕监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆成效来衡量，灌浆成效检查要紧采纳检查孔压水试验和钻孔取岩芯的方法进行。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验〔测〕方法及数量：3. 工序施工质量验收评定应提交以下资料：〔1〕施工单位各班〔组〕的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

水利水电工程大坝粘土固化剂灌浆工程质量评定表单位工程名称大坝粘土固化剂灌浆工程量3232.7m 分部工程名称基础处理施工单位单元工程名称、部位0+001.2~0+133.2检验日期项次检查项目质量标准各孔检测结果1钻孔孔序应符合设计要求2 孔位应符合设计要求（允许偏差±10cm）3 △孔深不得小于设计孔深4灌浆灌浆分段和段长应符合设计要求5 钻孔冲洗应符合设计要求6 灌前进行压水试验的孔数和压水试验孔数不小于总孔数的5%，压水试验应符合设计要求7 △灌浆压力应符合设计要求(0.2Mpa)8 △浆液变换和结束标准应符合设计要求9 有无中断极其影响质量程度应无中断或虽有中断，但经检查分析，尚不影响灌浆质量10 △抬动变形抬动值不应超过设计规定11 封孔应符合设计要求12 △灌浆记录齐全、清晰、准确各孔质量评定本单元工程内共有孔，其中优良孔，优良率%单元工程效果检查波速测试Vp= m/s检查孔压水试验q= L u检查孔单位水泥注入量C= Kg/m其它评定意见单元工程质量等级单元工程效果检查符合要求，灌浆孔全部合格，其中优良孔占%。

施工单位年月日建设(监理)单位年月日大坝粘土固化剂灌浆单元工程质量评定表填表说明填表时必须遵守“填表基本原则”，并符合以下要求。

1、单元工程划分：按混凝土浇筑块、段划分，每一块段的灌浆为一单元工程。

2、单元工程量：灌浆总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。

4、检查项目栏中项次1~5、7、8、10、11的质量标准有“设计要求”的，分别采取直接填写具体要求和另附页方式。

5、各孔检测结果：每个孔共有12个检查项目，每个检查结果用符号表示：用“√”标明符合质量标准，用“0”标明基本符合质量标准，用“×”标明不符合质量标准。

6、各孔质量评定：各孔质量用符号表示：用“√”标明优良，用“0”标明合格，用“×”标明不合格。

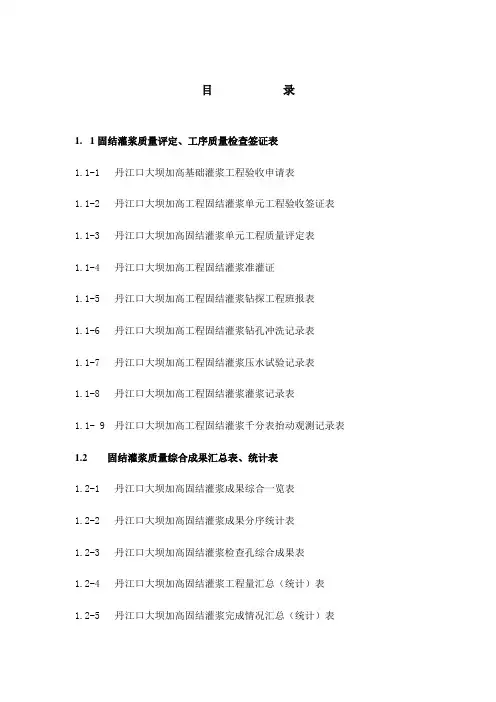

目录1.1固结灌浆质量评定、工序质量检查签证表1.1-1 丹江口大坝加高基础灌浆工程验收申请表1.1-2 丹江口大坝加高工程固结灌浆单元工程验收签证表1.1-3 丹江口大坝加高固结灌浆单元工程质量评定表1.1-4 丹江口大坝加高工程固结灌浆准灌证1.1-5 丹江口大坝加高工程固结灌浆钻探工程班报表1.1-6丹江口大坝加高工程固结灌浆钻孔冲洗记录表1.1-7丹江口大坝加高工程固结灌浆压水试验记录表1.1-8 丹江口大坝加高工程固结灌浆灌浆记录表1.1-9 丹江口大坝加高工程固结灌浆千分表抬动观测记录表1.2 固结灌浆质量综合成果汇总表、统计表1.2-1丹江口大坝加高固结灌浆成果综合一览表1.2-2丹江口大坝加高固结灌浆成果分序统计表1.2-3 丹江口大坝加高固结灌浆检查孔综合成果表1.2-4 丹江口大坝加高固结灌浆工程量汇总（统计）表1.2-5 丹江口大坝加高固结灌浆完成情况汇总（统计）表说明：1、本表仅适用于丹江口大坝加高工程。

2、固结灌浆质量评定、质量检查签证表格表中涉及通用表格部份（如钻探工程班报表、钻孔冲洗记录表、压水试验记录表等），以减少印刷量，由施工单位对表格标题适当调整。

固结灌浆质量综合成果表、统计表中成果分析物探孔波速测试灌浆前后对比成果和灌浆累计频率曲线等由施工按相关规范自行调整补充。

3、固结灌浆单元工程按砼浇筑块、段划分，每一块、段的固结灌浆为一单元工程（或见单元工程划分）。

4、固结灌浆工程综合成果汇总表、统计表，可根据验收工作的需要，按分部工程、合同项目工程或单位工程进行汇总、统计。

5、本表制作匆忙，表中存在错误、疑点等部位应及时反馈。

表1.1-1 丹江口大坝加高基础灌浆工程验收申请表承建单位：合同项目名称：编码：表1.1-2丹江口大坝加高工程固结灌浆单元工程验收签证表承建单位：中国水利水电第三工程局丹江口施工局合同项目名称：编码：表1.1-3 丹江口大坝加高固结灌浆单元工程质量评定表承建单位：合同编号：N0：说明：（1）有△标记为主要检查、检测项目；（2）质量检查标记符号；符合：“√”，基本符合：“√”，（3）各孔质量评定标记符号；合格“√”，优良：“O”，一式四份报监理部（处），完成认证后返回申报单位两份，作分部、单位工程验收资料备查。

表岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表根本规定〞，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段〔块〕或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度〔m〕。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括以下资料：〔1〕施工单位应提交单元工程中所含工序〔或检验工程〕验收评定的检验资料，各项实体检验工程的检验记录资料，施工中的见证取样检验及记录结果资料；。

〔2〕监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序到达优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

239水利水电工程240表岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表根本规定〞，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验〔测〕方法及数量：3. 工序施工质量验收评定应提交以下资料：〔1〕施工单位各班〔组〕的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验工程的检验资料，施工中的见证取样检验及记录结果资料。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
