下载文档原格式

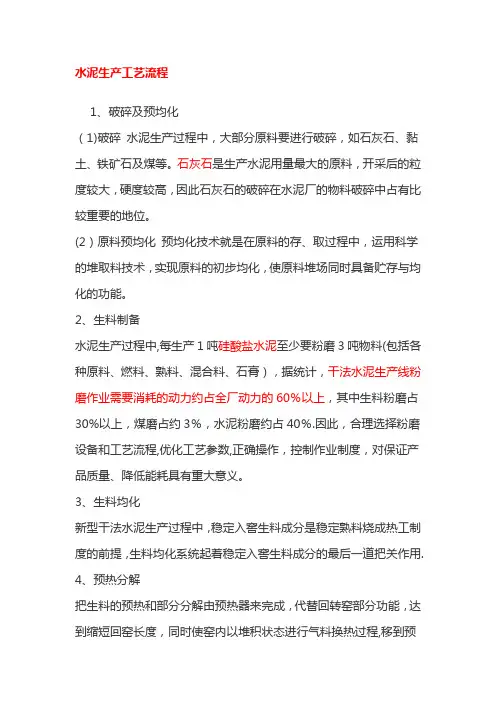

水泥生产工艺流程1、破碎及预均化（1)破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。
石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。
(2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。
2、生料制备水泥生产过程中,每生产1吨硅酸盐水泥至少要粉磨3吨物料(包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60％以上，其中生料粉磨占30%以上，煤磨占约3％，水泥粉磨约占40％.因此，合理选择粉磨设备和工艺流程,优化工艺参数,正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。
3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用.4、预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程,移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高,达到提高窑系统生产效率、降低熟料烧成热耗的目的.(1）物料分散换热80％在入口管道内进行的。
喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。
（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管)之间的环状空间内做旋转流动，并且一边旋转一边向下运动,由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。
（3）预分解预分解技术的出现是水泥煅烧工艺的一次技术飞跃。
它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道,设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90％以上。
水泥生产工艺流程
水泥生产的工艺流程大致包括以下几个步骤：
1. 采矿和原料准备：首先需要从采矿场开采出适合用于水
泥生产的原料，主要是石灰岩和粘土。
然后将原料送至破
碎机进行破碎和混合，以得到适合生产水泥的均质原料。
2. 原料磨和混合：将破碎后的原料送入磨机中进行磨细，
以得到粉状的原料。
然后将粉状原料混合在一起，以达到
所需的化学成分和物理性能。
3. 烧成过程：将混和后的原料送入旋转窑或立窑进行烧成。
在烧成过程中，原料在高温下发生化学反应，形成称为熟
料的物质。
4. 熟料磨和混合：将烧成后的熟料送入磨机进行磨细，以
得到适合用于生产水泥的粉状物质。
然后将磨细后的熟料
混合适量的石膏（控制凝结时间）和一些辅助材料，形成
称为水泥的终产品。
5. 煅烧和制备：将水泥熟料送入煅烧窑中进行煅烧，将水泥熟料在高温下煅烧，使其结晶、熔融、冷却和固化，形成硅酸盐水泥。
6. 筛分和包装：将煅烧后的水泥进行筛分，去除不合格的颗粒。
然后将合格的水泥通过自动包装机进行包装，最常见的是将水泥装入袋中。
上述是水泥生产的主要工艺流程，不同的水泥生产厂家可能会有一些细微的差异。
同时，为了提高生产效率和降低能耗，还可以采用一些先进的技术和设备，如干法生产工艺、回转窑技术等。

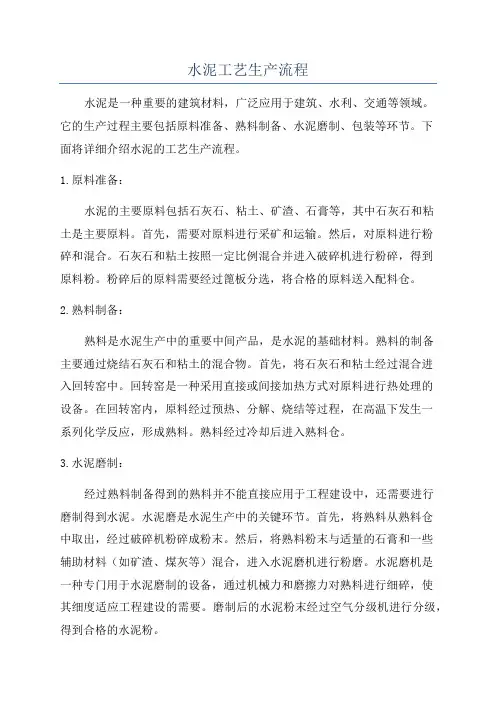

水泥工艺生产流程水泥是一种重要的建筑材料，广泛应用于建筑、水利、交通等领域。
它的生产过程主要包括原料准备、熟料制备、水泥磨制、包装等环节。
下面将详细介绍水泥的工艺生产流程。
1.原料准备：水泥的主要原料包括石灰石、粘土、矿渣、石膏等，其中石灰石和粘土是主要原料。
首先，需要对原料进行采矿和运输。
然后，对原料进行粉碎和混合。
石灰石和粘土按照一定比例混合并进入破碎机进行粉碎，得到原料粉。
粉碎后的原料需要经过篦板分选，将合格的原料送入配料仓。
2.熟料制备：熟料是水泥生产中的重要中间产品，是水泥的基础材料。
熟料的制备主要通过烧结石灰石和粘土的混合物。
首先，将石灰石和粘土经过混合进入回转窑中。
回转窑是一种采用直接或间接加热方式对原料进行热处理的设备。
在回转窑内，原料经过预热、分解、烧结等过程，在高温下发生一系列化学反应，形成熟料。
熟料经过冷却后进入熟料仓。
3.水泥磨制：经过熟料制备得到的熟料并不能直接应用于工程建设中，还需要进行磨制得到水泥。
水泥磨是水泥生产中的关键环节。
首先，将熟料从熟料仓中取出，经过破碎机粉碎成粉末。
然后，将熟料粉末与适量的石膏和一些辅助材料（如矿渣、煤灰等）混合，进入水泥磨机进行粉磨。
水泥磨机是一种专门用于水泥磨制的设备，通过机械力和磨擦力对熟料进行细碎，使其细度适应工程建设的需要。
磨制后的水泥粉末经过空气分级机进行分级，得到合格的水泥粉。
4.包装：最后，将生产好的水泥包装起来，以便运输和销售。
水泥包装主要使用袋装、散装和液体包装。
袋装水泥是将水泥装入特制的袋中，每袋一般为50kg。
散装水泥是将水泥直接装入货车或集装箱中，以散装形式运输。
液体包装主要是将水泥以液体形式装入罐车或槽车中。
除了以上的主要工艺环节外，水泥生产过程中还需要进行能源控制、环保治理等一系列的工作，以保证生产过程的高效、环保和安全。
总结起来，水泥的工艺生产流程主要包括原料准备、熟料制备、水泥磨制和包装等环节。
每个环节都有其独特的工艺和设备，需要严格控制各项参数以保证产品质量。

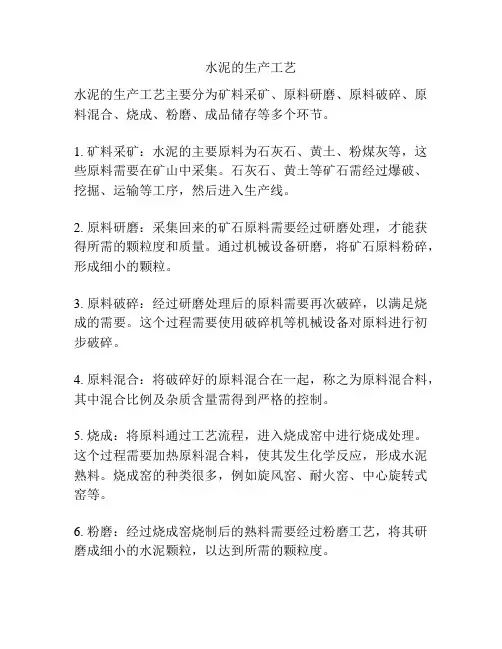

水泥的生产工艺
水泥的生产工艺主要分为矿料采矿、原料研磨、原料破碎、原料混合、烧成、粉磨、成品储存等多个环节。
1. 矿料采矿：水泥的主要原料为石灰石、黄土、粉煤灰等，这些原料需要在矿山中采集。
石灰石、黄土等矿石需经过爆破、挖掘、运输等工序，然后进入生产线。
2. 原料研磨：采集回来的矿石原料需要经过研磨处理，才能获得所需的颗粒度和质量。
通过机械设备研磨，将矿石原料粉碎，形成细小的颗粒。
3. 原料破碎：经过研磨处理后的原料需要再次破碎，以满足烧成的需要。
这个过程需要使用破碎机等机械设备对原料进行初步破碎。
4. 原料混合：将破碎好的原料混合在一起，称之为原料混合料，其中混合比例及杂质含量需得到严格的控制。
5. 烧成：将原料通过工艺流程，进入烧成窑中进行烧成处理。
这个过程需要加热原料混合料，使其发生化学反应，形成水泥熟料。
烧成窑的种类很多，例如旋风窑、耐火窑、中心旋转式窑等。
6. 粉磨：经过烧成窑烧制后的熟料需要经过粉磨工艺，将其研磨成细小的水泥颗粒，以达到所需的颗粒度。
7. 成品储存：经过粉磨后的水泥颗粒被存储在仓库中，等待包装及使用。
以上就是水泥的主要生产工艺。
水泥生产所需的工艺流程较为复杂，需要机械设备、熟练的操作技术及良好的管理质量，以确保生产出质量稳定的水泥。

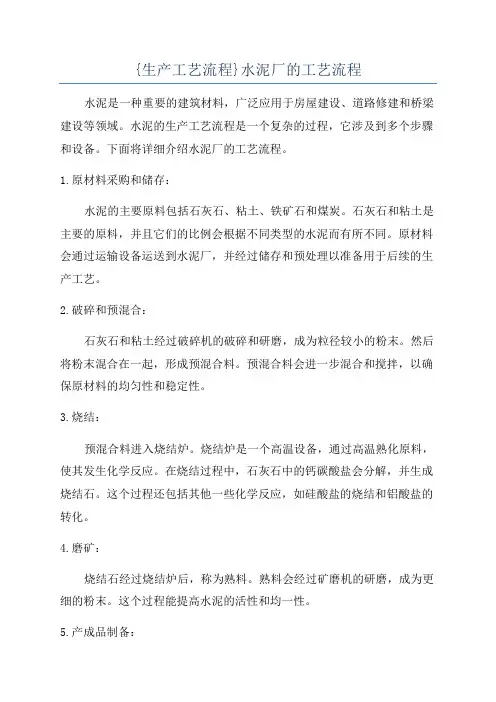

{生产工艺流程}水泥厂的工艺流程水泥是一种重要的建筑材料，广泛应用于房屋建设、道路修建和桥梁建设等领域。
水泥的生产工艺流程是一个复杂的过程，它涉及到多个步骤和设备。
下面将详细介绍水泥厂的工艺流程。
1.原材料采购和储存：水泥的主要原料包括石灰石、粘土、铁矿石和煤炭。
石灰石和粘土是主要的原料，并且它们的比例会根据不同类型的水泥而有所不同。
原材料会通过运输设备运送到水泥厂，并经过储存和预处理以准备用于后续的生产工艺。
2.破碎和预混合：石灰石和粘土经过破碎机的破碎和研磨，成为粒径较小的粉末。
然后将粉末混合在一起，形成预混合料。
预混合料会进一步混合和搅拌，以确保原材料的均匀性和稳定性。
3.烧结：预混合料进入烧结炉。
烧结炉是一个高温设备，通过高温熟化原料，使其发生化学反应。
在烧结过程中，石灰石中的钙碳酸盐会分解，并生成烧结石。
这个过程还包括其他一些化学反应，如硅酸盐的烧结和铝酸盐的转化。
4.磨矿：烧结石经过烧结炉后，称为熟料。
熟料会经过矿磨机的研磨，成为更细的粉末。
这个过程能提高水泥的活性和均一性。
5.产成品制备：磨矿后的粉末会被称为水泥。
水泥可以根据不同要求进行分装，通常以包装或散装的形式出售。
此外，水泥也可以根据特定需要添加其他材料，如缓凝剂、增塑剂和颜料，以满足特定工程要求。
6.废气处理：水泥生产过程中会产生大量的废气，这些废气中含有有害物质，例如二氧化硫和一氧化碳。
为了保护环境，水泥厂需要建立废气处理设施，对废气进行处理和净化，以降低对环境的影响。
7.能耗管理：水泥生产是一个能源密集型的过程，需要大量的燃料和电力。
为了提高能源利用效率和降低生产成本，水泥厂需要建立有效的能耗管理体系，并采用节能技术和设备来降低能源消耗。
8.质量管理：水泥的质量是保证工程质量的关键因素。
水泥厂需要建立严格的质量控制体系，确保生产的水泥符合相关的国家和行业标准，并经过质检部门的检验和验证。
总结：水泥厂的生产工艺流程涉及到原材料采购和储存、破碎和预混合、烧结、磨矿、产成品制备、废气处理、能耗管理和质量管理等多个步骤。

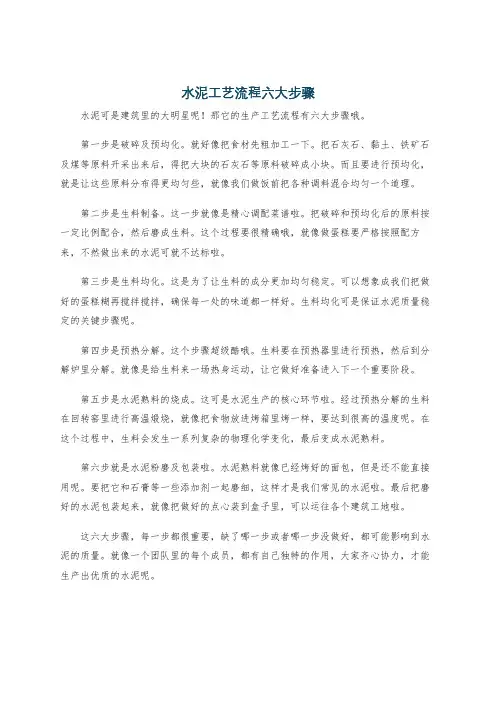

水泥工艺流程六大步骤水泥可是建筑里的大明星呢！那它的生产工艺流程有六大步骤哦。
第一步是破碎及预均化。
就好像把食材先粗加工一下。
把石灰石、黏土、铁矿石及煤等原料开采出来后，得把大块的石灰石等原料破碎成小块。
而且要进行预均化，就是让这些原料分布得更均匀些，就像我们做饭前把各种调料混合均匀一个道理。
第二步是生料制备。
这一步就像是精心调配菜谱啦。
把破碎和预均化后的原料按一定比例配合，然后磨成生料。
这个过程要很精确哦，就像做蛋糕要严格按照配方来，不然做出来的水泥可就不达标啦。
第三步是生料均化。
这是为了让生料的成分更加均匀稳定。
可以想象成我们把做好的蛋糕糊再搅拌搅拌，确保每一处的味道都一样好。
生料均化可是保证水泥质量稳定的关键步骤呢。
第四步是预热分解。
这个步骤超级酷哦。
生料要在预热器里进行预热，然后到分解炉里分解。
就像是给生料来一场热身运动，让它做好准备进入下一个重要阶段。
第五步是水泥熟料的烧成。
这可是水泥生产的核心环节啦。
经过预热分解的生料在回转窑里进行高温煅烧，就像把食物放进烤箱里烤一样，要达到很高的温度呢。
在这个过程中，生料会发生一系列复杂的物理化学变化，最后变成水泥熟料。
第六步就是水泥粉磨及包装啦。
水泥熟料就像已经烤好的面包，但是还不能直接用呢。
要把它和石膏等一些添加剂一起磨细，这样才是我们常见的水泥啦。
最后把磨好的水泥包装起来，就像把做好的点心装到盒子里，可以运往各个建筑工地啦。
这六大步骤，每一步都很重要，缺了哪一步或者哪一步没做好，都可能影响到水泥的质量。
就像一个团队里的每个成员，都有自己独特的作用，大家齐心协力，才能生产出优质的水泥呢。
水泥厂的工艺流程
《水泥厂工艺流程》
水泥是建筑行业中不可或缺的材料之一，其生产过程需要经过许多复杂的工艺流程。
以下是一般水泥厂的工艺流程：
1. 采矿和原料处理：水泥的主要原料包括石灰石、黏土、铁矿石和石膏。
这些原料需要在采矿场或矿山中进行采集，并经过破碎、混合和磨碎等处理，使其成为适合生产水泥的颗粒状物料。
2. 熟料制备：将经过处理的原料送入回转窑或立窑中进行煅烧，煅烧过程中原料在高温下经历化学反应，形成熟料。
3. 粉磨和混合：将熟料通过磨粉机进行细磨，磨成水泥制成的粉末。
同时，根据不同种类的水泥需要，将石膏、矿渣等辅料加入，进行混合。
4. 包装和运输：将成品水泥装入袋中，并通过输送带或装车设备进行包装和运输。
以上是一般水泥厂的工艺流程，其中每个环节都需要严格控制和监测，确保水泥的质量符合标准。
同时，随着技术的发展，水泥生产的工艺流程也在不断更新和完善，以提高生产效率和减少能源消耗。

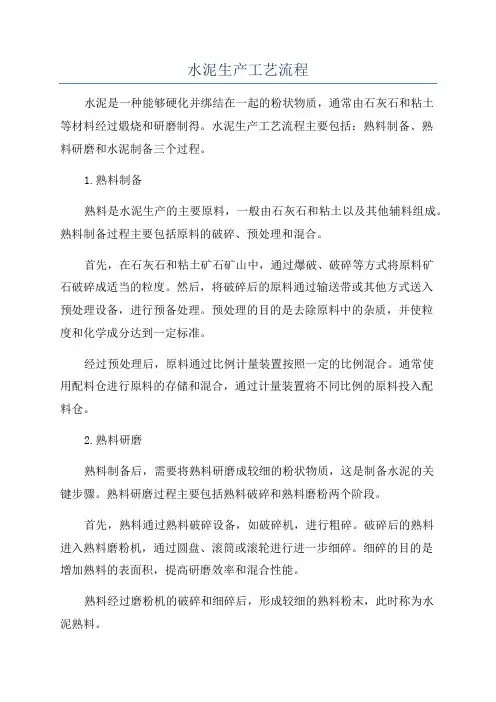

水泥生产工艺流程水泥是一种能够硬化并绑结在一起的粉状物质，通常由石灰石和粘土等材料经过煅烧和研磨制得。
水泥生产工艺流程主要包括：熟料制备、熟料研磨和水泥制备三个过程。
1.熟料制备熟料是水泥生产的主要原料，一般由石灰石和粘土以及其他辅料组成。
熟料制备过程主要包括原料的破碎、预处理和混合。
首先，在石灰石和粘土矿石矿山中，通过爆破、破碎等方式将原料矿石破碎成适当的粒度。
然后，将破碎后的原料通过输送带或其他方式送入预处理设备，进行预备处理。
预处理的目的是去除原料中的杂质，并使粒度和化学成分达到一定标准。
经过预处理后，原料通过比例计量装置按照一定的比例混合。
通常使用配料仓进行原料的存储和混合，通过计量装置将不同比例的原料投入配料仓。
2.熟料研磨熟料制备后，需要将熟料研磨成较细的粉状物质，这是制备水泥的关键步骤。
熟料研磨过程主要包括熟料破碎和熟料磨粉两个阶段。
首先，熟料通过熟料破碎设备，如破碎机，进行粗碎。
破碎后的熟料进入熟料磨粉机，通过圆盘、滚筒或滚轮进行进一步细碎。
细碎的目的是增加熟料的表面积，提高研磨效率和混合性能。
熟料经过磨粉机的破碎和细碎后，形成较细的熟料粉末，此时称为水泥熟料。
3.水泥制备水泥是由熟料研磨所得的粉状物质与适量的矿渣、石膏和其他辅料混合而成。
首先，熟料粉末与矿渣、石膏等辅料按照一定的比例混合。
混合料可以使用配料仓进行储存和调配。
辅料的选择和比例控制可以根据不同种类的水泥要求进行调整。
混合料之后，需要进行水泥的烧结和冷却。
通常使用水泥窑进行烧结，将混合料在高温下进行反应，使其形成水泥熟料。
烧成后的熟料经过冷却机进行冷却，降低熟料的温度，然后再次进行研磨，使其达到所需的细度。
最后，通过空气分类机对研磨后的水泥进行分级，然后将所得的水泥粉末通过输送带或其他方式装入包装袋中，并进行封口和包装。
以上就是水泥生产工艺流程的基本内容。
根据具体的生产工艺和设备配置，可能会有些许差异，但总体来说，在熟料制备、熟料研磨和水泥制备三个阶段，通过物料的处理、研磨、混合和烧结等步骤就能得到所需的水泥产品。

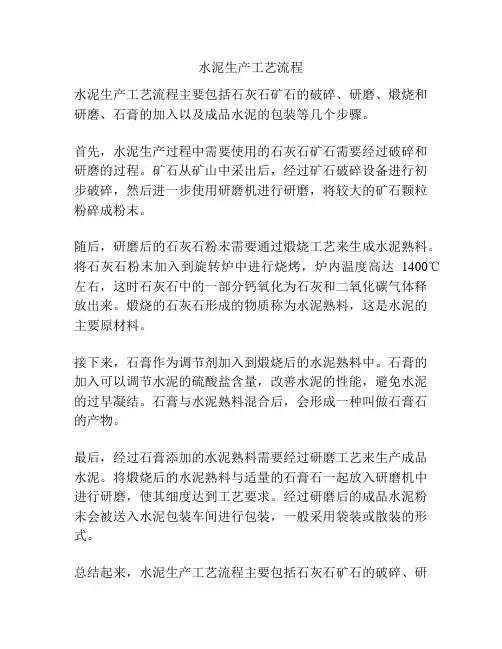

水泥生产工艺流程
水泥生产工艺流程主要包括石灰石矿石的破碎、研磨、煅烧和研磨、石膏的加入以及成品水泥的包装等几个步骤。
首先，水泥生产过程中需要使用的石灰石矿石需要经过破碎和研磨的过程。
矿石从矿山中采出后，经过矿石破碎设备进行初步破碎，然后进一步使用研磨机进行研磨，将较大的矿石颗粒粉碎成粉末。
随后，研磨后的石灰石粉末需要通过煅烧工艺来生成水泥熟料。
将石灰石粉末加入到旋转炉中进行烧烤，炉内温度高达1400℃左右，这时石灰石中的一部分钙氧化为石灰和二氧化碳气体释放出来。
煅烧的石灰石形成的物质称为水泥熟料，这是水泥的主要原材料。
接下来，石膏作为调节剂加入到煅烧后的水泥熟料中。
石膏的加入可以调节水泥的硫酸盐含量，改善水泥的性能，避免水泥的过早凝结。
石膏与水泥熟料混合后，会形成一种叫做石膏石的产物。
最后，经过石膏添加的水泥熟料需要经过研磨工艺来生产成品水泥。
将煅烧后的水泥熟料与适量的石膏石一起放入研磨机中进行研磨，使其细度达到工艺要求。
经过研磨后的成品水泥粉末会被送入水泥包装车间进行包装，一般采用袋装或散装的形式。
总结起来，水泥生产工艺流程主要包括石灰石矿石的破碎、研
磨、煅烧和研磨、石膏的加入以及成品水泥的包装等几个步骤。
这些步骤在水泥生产过程中起着重要的作用，确保生产出质量优良的水泥产品。

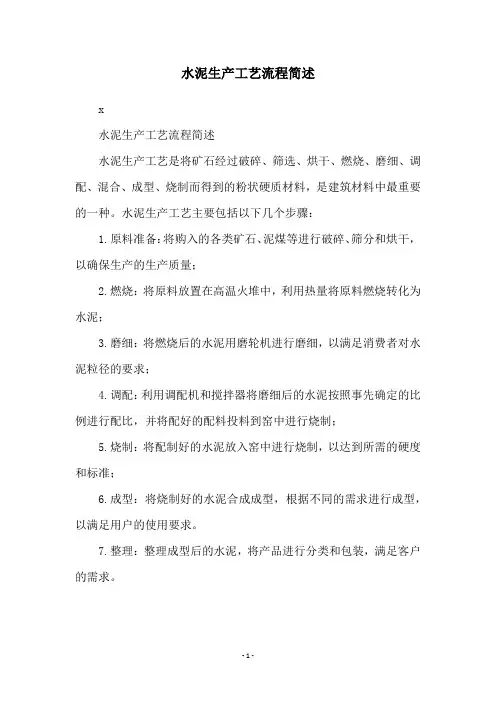

水泥生产工艺流程简述
x
水泥生产工艺流程简述
水泥生产工艺是将矿石经过破碎、筛选、烘干、燃烧、磨细、调配、混合、成型、烧制而得到的粉状硬质材料，是建筑材料中最重要的一种。
水泥生产工艺主要包括以下几个步骤：
1.原料准备：将购入的各类矿石、泥煤等进行破碎、筛分和烘干，以确保生产的生产质量；
2.燃烧：将原料放置在高温火堆中，利用热量将原料燃烧转化为水泥；
3.磨细：将燃烧后的水泥用磨轮机进行磨细，以满足消费者对水泥粒径的要求；
4.调配：利用调配机和搅拌器将磨细后的水泥按照事先确定的比例进行配比，并将配好的配料投料到窑中进行烧制；
5.烧制：将配制好的水泥放入窑中进行烧制，以达到所需的硬度和标准；
6.成型：将烧制好的水泥合成成型，根据不同的需求进行成型，以满足用户的使用要求。
7.整理：整理成型后的水泥，将产品进行分类和包装，满足客户的需求。
- 1 -。
水泥厂主要生产工艺流程
(2008-12-31 12:17:38)
水泥生产过程主要分为三个阶段，即生料制备、熟料烧成和水泥粉磨。
其生产工艺总流程示意见图3-1。
本项目拟采用五级旋风预热及窑外分解的新型干法水泥生产工艺。
工艺流程说明如下：
（1）石灰石破碎及储存
由自备汽车从矿山运来的石灰石经生产能力为500-600t/h的PCF2022单段锤式破碎机破碎后，进入φ80m 的圆形预均化堆场中均化，圆形预均化堆场储量23100t，储期8.6d。
（2）粘土、铁粉储存
粘土、铁粉分别由汽车运进厂内的堆栅储存，粘土的储量是5600吨储期11.2d；铁粉的储量是1600吨，储期13.1d。
储存在堆栅的粘土、铁粉由铲车送入斗式提升机，经斗式提升机分别送入2-φ5×10m的钢板库中储存，储量分别为200吨、250吨。
（3）原煤的储存
原煤进厂后堆放在一30×160m的堆栅中，储量5000吨，储存期16.8天。
原煤经预破碎后，由皮带机、斗式提升机送到煤粉制备车间的原煤仓。
（4）生料制备
出预均化堆场的石灰石经皮带机送入一座φ8×20m配料库，粘土、铁粉通过共用提升机各自进入一座φ5×10m的钢板配料库。
出配料库的三种原料经电子皮带秤计量，并由QCS系统进行控制。
配制后的混合的
混合料经由皮带输送机送入HRM3400立式磨内，在磨机入口处设有锁风阀。
出磨生料经连续取样器取样，并经多元素分析仪分析，分析结果输入配料计算机与标准值进行比较，计算后发出修改指令，重新调整各物料的喂料量，使配料保持在精度±2%的范围内。
含综合水分约3.5%左右的物料由锁风喂料机喂入磨内，同时从磨机底部抽入热风。
经磨辊碾磨过的物料在风环处被高速气流带起，经分离器分离后，粗物料落回磨内继续被碾压，细粉随气流出磨，经收尘器收下即为成品。
从窟尾预热器引来的320℃左右的高温废气，分成二路：一路经多管冷却器、混合室至窑尾袋收尘器；一路进出料磨作为烘干介质，出生料磨的废气由磨房主排风机引入混合室与从高温风机过来的废气混合后进入窑尾收尘器，净化后排入大气。
收尘器收下的物料汇同生料粉一起进入φ15×36m均化库，储量4400吨，储存期1.4天。
（5）生料均化
来自生料磨的生料，由提升机升至φ15×36m均化库顶。
库顶设有物料分配器，辐射型输送斜槽将生料均匀地卸入库内。
均化库中设有一中心室，位于库底六个出料口进入中心室，且每次不少于二个出料口出料，
中心室部底部充气，使混合后的生料又获一次混合，并通过空气斜槽送入失重喂料系统，再经过生料计量系统计量后，由窑尾提升机和锁风装置，喂入预热器2#筒上升管道。
（6）烧成系统
来自窑尾提升机的生料经双道电动锁风阀后喂入预分解系统的2#旋风筒上升管道，依次经1#—5#旋风筒、分解炉换热、升温及分解等过程使生料入窑表观分解率达到90%以上。
经预热分解的物料进入φ4.0×60m 回转窑煅烧。
出1#旋风筒的废气（～3200C），大部分进入生料立式磨系统作为烘干介质，另一部分经多管冷却器冷却后进入袋收尘器前汇风室与出生料磨废气汇合后进袋收尘器净化排放。
出窑熟料落入控制流篦冷机冷却，熟料通过篦板的往复运动进入冷却机尾部破碎机，经破碎同拉链输送机来的物料一起由链斗输送机送入φ50m的熟料储存库，储存库储量25000吨，储期12.5d。
篦冷机冷却熟料后的热空气部分作为二次风入窑和作为三次风送入分解炉，部分供煤磨烘干原煤用，多余的废气经窑头袋收尘器净化处理后排放大气。
在回转窑生产工艺中，生料从窑尾进料，进窑的生料在回转窑不停旋转的运动状态下，随着窑体的旋转不断地翻转滚动。
由于窑尾高于窑头，生料同时也不停地向窑头移动，最后从窑头出料。
生料在窑内的温度也逐渐升高，发生了复杂的物理化学变化。
由于窑的转动，窑内在各个断面上的温度基本是一致的，所以在回转窑内，可以按物料的温度和物理化学变化划分为干燥预热带、碳酸盐分解带、放热反应带、烧成带和冷却带。
燃料除供给热量外几乎与熟料煅烧反应无关。
①生料的烘干与脱水:
硅酸盐水泥主要原料是石灰石和粘土，而粘土等的主要矿物是各种水化硅酸铝，通常为高岭土
（AI2O3·SiO2·2H2O）或蒙脱石（AI2O3·4SiO2·9H2O）。
高岭土加热时，在300℃以下主要失去机械结合水；到450～600℃时，高岭土脱去结晶水而成偏高岭土（AI2O3·2SiO2），并且进一步分解为无定型的新生态2SiO2 和AI2O3。
450～600℃
AI2O3·SiO2·2H2O AI2O3·2SiO2 +2H2O↑
AI2O3·2SiO2 AI2O3+2SiO2
②碳酸盐分解：
当温度升高到600℃以上时，生料中的碳酸盐开始分解。
碳酸镁在750℃左右分解激烈而迅速；碳酸钙的分解温度到900℃以上才会有迅速的分解反应，直到1000℃左右碳酸盐分解结束。
750℃ MgCO3 MgO+CO2 ↑
910℃ CaCO3 CaO3+CO2↑
碳酸盐分解经分解反应后，进入放热反应，烧成熟料的温度也逐渐降至320℃左右，从窑头出料。
③固相反应：
由于粘土脱水、碳酸盐分解等反应，生料中出现了单独存在性质活泼的SiO2、Al2O3、Fe2O3、CaO等氧化物。
氧化物之间开始了化合反应。
随着温度的升高，CaO的量也增加，这些氧化物相互间的化学反应速度也逐渐加快。
这个阶段的化学反应发生在固体微粒间相互接触的表面，而且是依靠细微晶体表面的离子振动，相互交换而实现的。
当温度增高，离子振动的振幅增大时，就很容易脱离晶体，于是反应也随之加快。
这种依靠固体表面间相互进行的反应称为固相反应。
固相反应比较复杂，属于多级反应，可用下列反应式表示逐个阶段的反应过程：
800~900℃： CaO+ Fe2O3 CaO·Fe2O3
CaO+ Al2O3 CaO·Al2O3
900~1000℃：3（CaO·Al2O3）+2 CaO 5 CaO·3Al2O3
2 CaO+ SiO2 2 CaO·SiO2
CaO·Fe2O3+CaO 2CaO·Fe2O3
（其中生成2 CaO·SiO2的反应大约到1200℃时结束）。
1000~1200℃：5CaO·Al2O3+4CaO 3（3CaO·Al2O3）
5CaO·3Al2O3+3（2CaO·Fe2O3）+CaO 3（4CaO·Al2O3·Fe2O3）
④熟料的烧成
当温度升高到1300℃左右时，C3A与C4AF熔融，物料中出现了液相。
CaO、2 CaO·SiO2（即C2S）溶于液相重，有利于分子扩散，进一步化合成3 CaO·SiO2（即C3S）：
2 CaO·SiO2+CaO
3 CaO·SiO2
这一反应通常称为石灰吸收过程。
因为是在液相中通过分子扩散进行的，所以液相的数量和粘度对于C2S 吸收CaO生成C3S的过程就有很大的影响，这就是为什么我们总是希望在硅酸盐水利熟料中有适量的C3A、C4AF熔媒矿物存在的原因。
为了使这一反应进行得快而且尽可能完全，在实际生产中物料的温度控制到高于1300℃，一般在1350~1450℃的温度范围内，这一温度范围就是所谓的“烧成温度。
”
从生料在回转窑中的物料化学反应变化过程中，回转窑尾气中含有 SiO2等矿物原料的粉尘和煤在燃烧中的SO2、NOx等的烟尘以及矿物中的水分等等大气污染物。
（7）煤粉制备及输送
进厂的原煤堆存在30m×160m的堆棚，堆棚的储存量为5000吨，储期16.8d，原煤经预均化堆栅，通过送煤皮带输送机、提升机送入原煤仓，出原煤仓的煤经调速带秤、锁风阀喂入无烟煤细磨机进行烘干和粉磨。
出煤磨的煤粉随气流进入旋风分离器，FCM高浓度、高负压防爆型袋收尘器进行收集，收集后的成品由绞刀送入两个煤粉失重仓，净化后的气体通过排风机排入大气。
在两个煤粉仓下各设置一套煤粉计量及输送。
