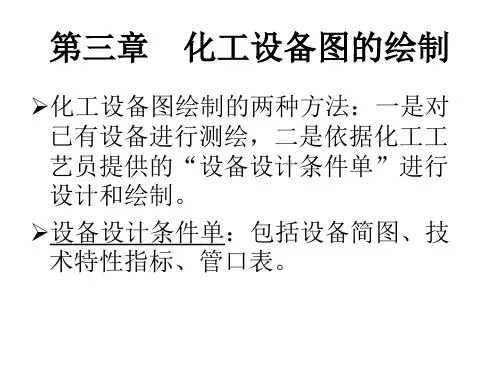

第五章第六章绘制化工设备图 阅读化工设备图

化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。

常用的几种典型化工设备有：容器、反应器、换热器和塔器等。

化工设备图包括总图、装配图、部件图、零件图管口方位图等。

一、化工设备图的内容化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。

因而，机械制图的各种表达方法都适用于化工设备图。

但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。

1、装配图装配图是化工设备制造、装配、安装、检验等工作的主要图样。

应包括以下几方面的内容：✓一组视图。

用以表达设备的结构、形状和零部件之间的装配联接关系。

✓必要的尺寸。

用以表达设备的大小、性能、规格等。

✓管口符号和管口表。

✓技术特性表和技术要求。

用表格形式列出设备的主要工艺特性，如操作压力、温度、物料名称、设备容积等；用文字说明设备在制造、检验、安装等方面的要求。

✓明细栏及标题栏。

下图是一张完整的化工设备装配图，列出了装备图应表达的所有内容。

2、部件装配图及零件图部件是由若干零件装配而成的独立组成部分，部件装配图是表示其结构、装配关系、加工检验等的图样。

零件图是表示零件的形状、大小、技术要求等的图样。

是制造、检验零件的依据。

二、化工设备图的常用表达方法1、化工设备的特点：各种化工设备由于化工工艺要求不同，其结构形式、形状大小和安装方式各有差异。

但构成设备的基本形体，及所采用的许多通用零部件却有共同的特点。

◆基本形体以回转体为主。

◆各部结构尺寸大小相差悬殊。

◆壳体上开孔和管口多。

◆广泛采用标准化零部件。

◆采用焊接结构多。

◆对材料有特殊要求。

◆防泄漏安全结构要求高。

2、化工设备图的视图表达特点2.1 视图配置灵活化工设备图的视图配置灵活，其俯（左）视图可以配置在图面上任何适当的位置，但必须注明“俯（左）视图”的字样。

当设备结构复杂，所需视图较多时，允许将部分视图画在数张图纸上，但主视图及该设备的明细栏、管口表、技术特性表、技术要求等内容，均应安排在第一张图样上。

化工设备图一、化工设备图样的分类1、总图表示化工设备及附属装置的全貌、组成和特性的图样。

它表达设备各主要部分的结构特征、装配关系、主要特征尺寸和外形尺寸，并写明技术要求和技术特性。

若装配图能体现总图的内容，且不影响装配图的清晰时，可不用总图。

2、装配图表示化工设备的结构、尺寸、各零部件间的装配关系，并写明技术要求和技术特性等技术资料的图样。

3、部件图表示可拆式或不可拆式部件的结构形状、尺寸大小、技术要求和技术特性等技术资料的图样。

4、零件图表示化工设备零件的结构形状、尺寸大小及技术要求等资料的图样。

5、管口方位图表示设备管口方向位置，并注明管口与支座、地脚螺栓的相对位置的简图。

管口一般采用单线示意画法，管口符号、大小、数量均应与装配图上的管口表中的表达一致，且需写明设备名称、图号及其在工艺流程图中的位号。

6、表格图结构形状相同而尺寸不同的设备和零部件，采用列表方式表达各自的尺寸大小的图样。

7、标准图经国家有关主管部门批准的标准化或系列化设备、部件或零件的图样。

8、通用图经过生产考验或结构成熟的系列化设备、部件和零件的图样。

二、化工设备常用零部件简介总体分为两类：一类是通用零部件；另一类是各种典型化工设备的常用零部件。

（一）化工设备的标准化通用零部件作用和结构相同的零部件，如筒体、封头、支座、法兰、人手孔、视镜、液面计及补强圈等，这些零部件都已标准化、系列化，并在各种化工设备上通用。

1、筒体筒体由钢板卷焊成形，当直径小于500mm时，可直接使用无缝钢管。

筒体较长时，可由多个筒节焊接组成，也可用法兰联接组装。

筒体的主要尺寸是直径、高度（或长度）和壁厚，壁厚由强度决定；直径和高度（或长度）应考虑满足工艺要求，而且筒体直径应符合《压力容器公称直径》标准JB1153-73中所规定的尺寸系列，其中公称直径是指筒体内径，用Dg（或DN）表示；但当采用无缝钢管做筒体时，公称直径是指钢管的外径。

在明细表中往往采用如下标记方法：“筒体φ1000×10，H=2000”，表示筒体内径1000mm，壁厚10mm，高2000mm（若为卧式容器则用L代替H，表示筒长）。

➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点：➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。

➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。

➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。

➢一、化工设备图样：➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式：➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么：➢装配图、零件图、部件图可排列在同一张纸上。

➢假如不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。

➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。

➢第二、在每一张图纸的技术要求下方，应加〝注〞，注明几张图纸之间的相互联系。

四、标题栏：➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表：➢六、管口表：➢七、技术特性表：➢用于表示设备本身所有的和所能承担的工艺参数等。

➢类别有：换热器专用技术特性表和一样化工设备技术特性表两种。

➢第二章化工设备图的表达特点一、化工设备的差不多结构特点：➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点：➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图：用来表达化工设备的管口及其它附件分布情形。
