自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。
3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。
K115标准覆盖面积边墙型喷头1. 背景介绍K115标准覆盖面积边墙型喷头作为一种灭火设备，广泛应用于建筑、工业和商业场所。
它的作用是通过释放压缩的气体或化学药剂来控制和扑灭火灾，保护人员生命和财产安全。
K115标准覆盖面积边墙型喷头是喷头的一种分类，起到灭火和控制火势的作用。
2. K115标准覆盖面积边墙型喷头的功能K115标准覆盖面积边墙型喷头主要适用于覆盖面积较大的场所，如仓库、车间等。
其作用是在火灾发生时，释放出火灾扑灭剂，通过化学反应或者冷却作用来控制火势，使火灾得到扑灭或控制。
K115标准覆盖面积边墙型喷头能够覆盖较大的面积，喷射范围广，对火势的控制效果较为良好。
3. K115标准覆盖面积边墙型喷头的特点K115标准覆盖面积边墙型喷头具有以下特点：- 喷头结构坚固，具有较强的抗压能力，不易受外力影响而损坏；- 喷头设计合理，喷射范围大，能够覆盖较大的火灾区域；- 喷头释放火灾扑灭剂的速度和效果较好，能够迅速控制火势，防止火灾蔓延；- 喷头材质耐腐蚀，使用寿命长，能够在恶劣环境中良好工作。
4. K115标准覆盖面积边墙型喷头的应用范围K115标准覆盖面积边墙型喷头适用于多种场所，包括但不限于：- 工业厂房：如化工厂、制药厂、汽车制造厂等，对于这些场所，喷头能够迅速控制火势，避免生产设备和原材料遭受损失；- 商业场所：如大型超市、购物中心等，喷头能够保护人员生命和财产安全；- 仓库：对于仓储场所，喷头能够及时控制火灾，避免货物损失。
5. K115标准覆盖面积边墙型喷头的标准和认证K115标准覆盖面积边墙型喷头需符合国家相关的标准和认证要求，包括但不限于国家标准、行业标准、国际认证等。
在选择和购物K115标准覆盖面积边墙型喷头时，需要注意其是否符合相关标准和认证要求，以确保其品质和使用效果。
6. 结语K115标准覆盖面积边墙型喷头作为灭火设备的一种，具有较好的控制火势和防止火灾蔓延的效果。
消防喷淋头消防喷淋头用于消防喷淋系统，当发生火灾时，水通过喷淋头溅水盘洒出进行灭火，目前分为下垂型洒水喷头、直立型洒水喷头、普通型洒水喷头、边墙型洒水喷头等。
定义发生火灾时，消防水通过喷淋头均匀洒出，对一定区域的火势起到控制，常见喷淋头类型有：下垂型、直立型、普通型与边墙型。
下垂型（下喷）下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100%喷向地面。
保护有吊顶的房间，在吊顶下方布置喷头，应采用下垂型喷头或吊顶型喷头。
主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。
下垂型喷淋头直立型（上喷）直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100%向下喷洒，直立型喷淋头同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。
（不做吊顶的场所，当配水支管布置在梁下时，应采用直立型。
易受碰撞的部位，应采用带保护罩喷头或吊顶型喷头）普通型普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40%－60%向下喷洒，较大部分喷向吊顶。
适用于餐厅、商店、仓库、地下车库等场所。
（普通型用的较少）边墙型（侧喷）边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、边墙型喷淋头走廊客房等建筑物的轻危险部位。
顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
以上均可参照GB50084-2001，自动喷水灭火系统设计规范隐蔽式喷淋隐蔽式喷淋适用于高档酒店、住宅、剧院等需要保证天花平整整洁效果的地方。
隐蔽式喷淋的盖子是用易熔金属焊接在螺纹上的，熔化点是57度。
因此在发生火灾时，温度上升先使盖子脱落，温度再上升至68度时（一般的喷淋头），玻璃管爆裂，水流喷出。
因此隐蔽式喷头最忌讳的是盖子上沾上涂料和油漆，这样的话会引起动作失灵。

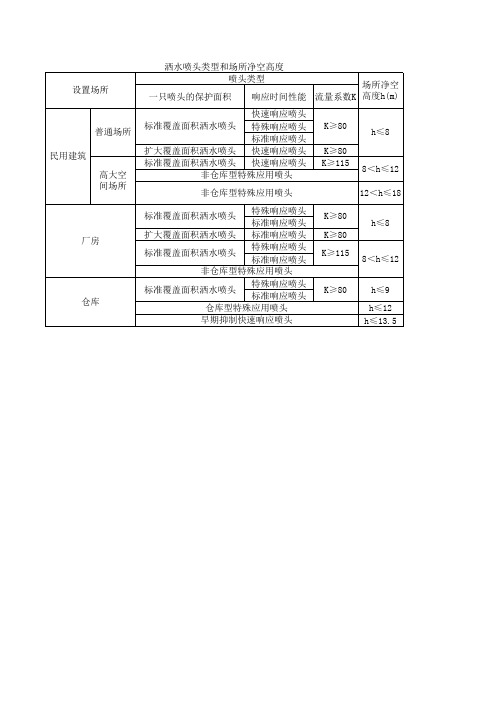

自动喷水灭火系统术语1、喷头分类（1）按响应时间指数（RTI）分类：RTI≤50，快速响应闭式洒水喷头50＜RTI≤80，特殊响应闭式洒水喷头80＜RTI≤350，标准响应闭式洒水喷头（2）按流量系数（K）分类：K=80 标准流量洒水喷头K≥80 标准覆盖面积洒水喷头，直立型、下垂型：1只喷头最大保护面积≤20m2 边墙型：1只喷头最大保护面积≤18m2K≥80 扩大覆盖面积洒水喷头，直立型、下垂型、边墙型：1只喷头最大保护面积＞20m2（标准覆盖面积），但≤36m2 K≥161 特殊应用喷头，具有较大雾滴，用于民用和厂房的高大空间以及仓库（3）按响应时间指数（RTI）和流量系数（K）混合分类：K≥161且RTI≤28±8 早起抑制快速响应洒水喷头，用于保护堆垛和高架仓库一、设置场所的火灾危险性分类1、轻危险级、中危险级（Ⅰ、Ⅱ）、严重危险级（Ⅰ、Ⅱ）、仓库危险级（Ⅰ、Ⅱ、Ⅲ）4类8级附录1 自喷系统设置场所火灾危险等级举例二、系统基本要求1、不适用场所：遇水易燃、爆炸、剧烈化学反应、放出有毒气体场所，洒水会发生沸溢、喷溅场所2、系统选型（1）湿式系统：4℃～70℃（2）干式系统：＜4℃或＞70℃（3）预作用：a、准工作状态时严禁误喷场所b、准工作状态时严禁管道充水场所c、代替干式系统场所（4）重复启闭预作用系统：灭火后需要及时停止喷水场所（5）雨淋系统：a、水平蔓延快，闭式喷头不能及时有效覆盖起火区域场所b、净空高度超过6.1.1规定，且需要快速扑灭初期火灾场所。
c、严重危险级Ⅱ场所（易燃固液清洗喷涂、摄影棚下吃葡萄）（6）早起抑制快速响应喷头（K≥161且RTI≤28±8 ）的自喷系统的场所：a、净空≤13.5m、且物高≤12.0m，仓库Ⅰ、仓库Ⅱ、沥青、箱装不发泡塑料的仓库b、净空≤12.0m、且物高≤10.5m，袋装不发泡塑料、箱装及袋装发泡塑料的仓库（7）仓库型特殊应用喷头（K≥161且较大雾滴）的自喷系统的场所：c、净空≤12.0m、且物高≤10.5m，仓库Ⅰ、仓库Ⅱ、箱装不发泡塑料的仓库d、净空≤7.5m、且物高≤6.0m，袋装不发泡塑料、箱装发泡塑料的仓库（8）其它系统可串联接入同一建筑物内的湿式系统，接入点应为配水干管。

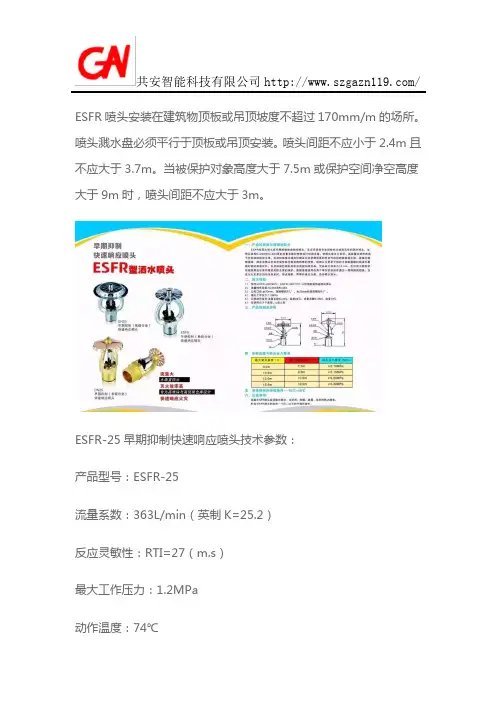

共安智能科技有限公司/ ESFR喷头安装在建筑物顶板或吊顶坡度不超过170mm/m的场所。
喷头溅水盘必须平行于顶板或吊顶安装。
喷头间距不应小于2.4m且不应大于3.7m。
当被保护对象高度大于7.5m或保护空间净空高度大于9m时，喷头间距不应大于3m。
ESFR-25早期抑制快速响应喷头技术参数：产品型号：ESFR-25流量系数：363L/min（英制K=25.2）反应灵敏性：RTI=27（m.s）最大工作压力：1.2MPa动作温度：74℃共安智能科技有限公司/喷头间距：建筑物高度≤9.1m：2.4-3.7m安装高度：≤13.7m喷头热敏元件中心线离天花板或屋面板的距离：0.102-0.457m喷头保护面积：7.4-9.3㎡ESFR-17早期抑制快速响应喷头技术参数：产品型号：ESFR-17流量系数：242L/min（英制K=16.8）反应灵敏度：RTI=27最大工作压力：1.2MPa动作温度：74℃喷头间距：建筑物高度≤9.1m：2.4-3.7m安装高度：≤10.7m喷头热敏元件中心线离天花板或屋面板的距离：0.102-0.330m喷头保护面积：6-9.3㎡共安智能科技有限公司/出口型ESFR早期抑制快速响应喷头最低工作压力要求：深圳市共安智能科技有限公司成立于1995年，注册资金1368万元，公司现拥有深圳大工业区标准厂房建筑面积10000多平方米，以及各种先进的生产设备，精良的制造工艺，现代化的检测和试验中心。
是一家专业从事消防安全电子产品的样、生产、销售、服务的高科技企业；多年来公司已专业、创新、诚信、双赢为理念、努力打造成为‘大空间消防水炮、防火门监控系统、智能疏散系统、消防设备电源监控系统行业第一品牌’。
深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。
我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、全自动消防炮、ESFR早期抑制快速响应洒水喷头、消防箱等系列产品。

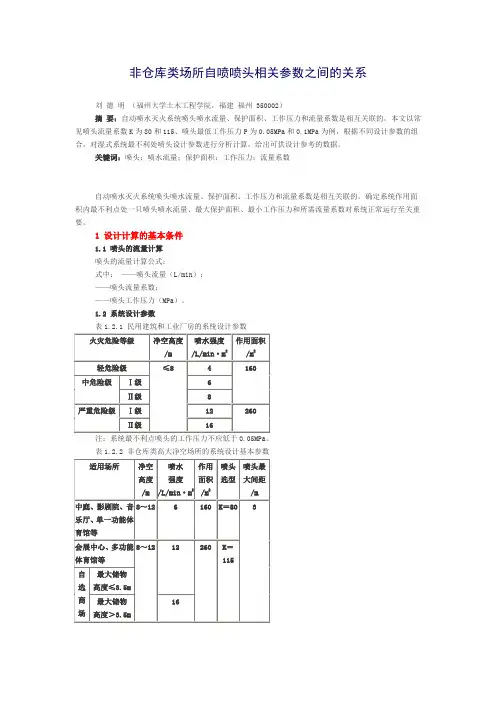

非仓库类场所自喷喷头相关参数之间的关系刘德明（福州大学土木工程学院，福建福州 350002）摘要：自动喷水灭火系统喷头喷水流量、保护面积、工作压力和流量系数是相互关联的。
本文以常见喷头流量系数K为80和115、喷头最低工作压力P为0.05MPa和0.1MPa为例，根据不同设计参数的组合，对湿式系统最不利处喷头设计参数进行分析计算，给出可供设计参考的数据。
关键词：喷头；喷水流量；保护面积；工作压力；流量系数自动喷水灭火系统喷头喷水流量、保护面积、工作压力和流量系数是相互关联的。
确定系统作用面积内最不利点处一只喷头喷水流量、最大保护面积、最小工作压力和所需流量系数对系统正常运行至关重要。
1 设计计算的基本条件1.1 喷头的流量计算喷头的流量计算公式：式中：——喷头流量（L/min）；——喷头流量系数；——喷头工作压力（MPa）。
1.2 系统设计参数表1.2.1 民用建筑和工业厂房的系统设计参数注：系统最不利点喷头的工作压力不应低于0.05MPa。
表1.2.2 非仓库类高大净空场所的系统设计基本参数表1.2.1为民用建筑和工业厂房的系统设计参数，表1.2.2为非仓库类高大净空场所的系统设计基本参数。
1.3 喷头布置基本参数表1.3为喷头布置基本参数。
非仓库类高大净空场所喷头布置基本参数应根据表1.2.2的要求。
表1.3 喷头布置基本参数2 系统最不利处喷头布置基本要求2.1 不同K值所需喷头最小工作压力表2.1.1 不同K值喷头所需最小工作压力注：“*”表示对应规范值。
表2.1.2 非仓库类高大净空场所喷头所需最小工作压力注：“*”表示对应规范值，“**”表示计算参考值。
以常用喷头流量系数K为80、115为例，表2.1.1为不同K值对应最大保护面积所需的喷头最小工作压力。
当K＝80（标准喷头）时，仅轻危险级和中危险级Ⅰ级满足对应最大保护面积所需的喷头最小工作压力P≤0.1MPa；当K＝115时，仅轻危险级和中危险级Ⅰ级满足对应最大保护面积所需的喷头最小工作压力P≤0.05MPa。
边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。
但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。
1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。
因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。
我国《喷规》 6.1.3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。
有些设计者不论场合，为了美观，随意应用的做法是错误的。
2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。
因为从落地点至溅水盘 1.2 米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。
按照标准要求只取喷头至距喷头溅水盘 1.2 米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。
设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。
3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80,在O.IMPa的工作压力下，在喷头前喷水量占流量的70%〜80%，喷向背墙的水量占20%〜30%流量的原则下，符合喷水强度要求计算出来的。
如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa可以直接套用表中的数据。
2021消考必考点：最新喷头型号表示方式自动喷水灭火系统在消防考试中是重点内容，分值占比在第三篇消防设施中排名第一。
而在自喷系统中最重要的组件，莫过于洒水喷头了。
洒水喷头的选型问题，在三科的考试中都会涉及到。
今天我们就来讲一讲洒水喷头的型号。
一、洒水喷头的一般规定1.洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。
如下图所示：2.产品代号为ZST，表示自动喷水灭火系统洒水喷头。
3.性能代号表示洒水喷头的安装位置等特性。
性能代号如下：喷头名称直立型下垂型边墙型吊顶型干式直立下垂水平齐平嵌入隐蔽下垂直立4.洒水喷头的型号编制方法如下，并按下列要求进行：1）快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“-”与产品代号间隔。
标准响应洒水喷头在产品代号前不加代号。
2）自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。
5.典型举例：1）示例1：ZSTX80-93 ℃ Q5 表示标准响应、下垂安装，公称流量系数为80，公称动作温度为93℃，热敏元件为φ5mm玻璃球的喷头。
2）示例2：K-ZSTZ115-74 ℃ YS 表示快速响应、直立安装，公称流量系数为115，公称动作温度为74℃，热敏元件为易熔合金，带防水罩的喷头。
3）示例3：EC-ZSTBS161-72 ℃ Y 表示边墙型、水平安装，公称流量系数为161，公称动作温度为72℃，热敏元件为易熔合金的扩大覆盖面积洒水喷头。
二、早期抑制快速响应（ESFR）喷头1.ESFR喷头的型号规格由产品类别代号、公称流量系数、公称动作温度、安装形式代号、自定义代号等部分组成。
2.产品类别代号为ESFR，表示早期抑制快速响应喷头。
3.下垂型ESFR喷头的安装形式代号为P，直立型ESFR 喷头的安装形式代号为U。
水幕喷头大全ZSTMB系列单出口型水幕喷头是自动或手动水幕系统的一个组成元件是作为防火或分区及局部防护冷却。
一般情况下多与防护卷帘及玻璃幕墙等配合使用，通常安装于自动扶梯和旋转梯穿过的楼板孔口岀或舞台口等地方。
特别是液化石油和化工品等储藏等场所进行火灾控制和冷却保护。
二、工作原理ZSTMB系列单出口型水幕喷头由于压力水作用下，将流入的水迅速形成水幕，以一定的速度喷出，按照一定的雾化角均匀喷射在相应的射程范围内，覆盖保护对象外表面上，具有冷却、窒息、乳化、稀释、绝缘等作用，以到达抑制火势和灭火作用。
三、产品特点★限制燃烧速度，减少火灾破坏，减少爆炸危险，促使蒸气稀释和散发。
★仅使用水作为灭火剂，有良好的经济性。
★如果要求扑灭液体火灾，可将清水泡沫引入混合器内。
★能有效的与其它灭火系统配合使用。
四、技术参数ZSTMB-T 水幕喷头、产品结构ZSTMB-T 水幕喷头是开式喷头的一种类型，只有 一个出水口。
其喷洒时，入水口轴线与出水口轴线成 90°夹角。
材质为钢镀铬。
根据喷射流量和喷射角度的 不同要求设有不同的开口大小。
二、产品型号ZS T M B-T 口公称流量系数------- 同时适用于防火分隔和防护冷却水幕倾角为90°，且只有一个出水口1--------- 水幕喷头喷自动喷水灭火设备三、ZSTMB-T 水幕喷头外型及尺寸ZSTMB40 ZSTMB52 ZSTMB80 ZSTMB115150 °四、技术参数ZSTMB-T 水幕喷头技术参数表喷头型号公称直径 (mm流量特性 参数 (K) 喷水 角度 (o) 最小工作 压力 (MPa最大工作 压力(MPa外形尺寸 DX L (mm连接 螺纹 R 流量公式 (L/min )ZSTMB-T28.7/180 8 28.7 180 0. 05 1. 6 28 X 42 R1/2 Q=KV10PK:流量系数 P :喷头工作压力(MPaQ:;流量(L/min)ZSTMB-T 43/180 10 43 180 0. 05 1. 6 28 X 42 R1/2 ZSTMB-T 56/18012561800. 051. 628 X 42R1/2五、特性曲线外观形状外形尺寸O喷头流量CL/^in)水幕喷头流量特性图六、产品用途水幕喷头与雨淋报警装置等配套使用构成水幕系统。
自动喷水灭火系统洒水喷头的性能要求和试验方法1 引言1.1洒水喷头是自动喷水灭火系统的关键部件。
为统一技术要求、确保喷头质量，特制订本标准。
1．2本标准只适用于闭式洒水喷头和开式洒水喷头。
对喷头的技术性能、试验方法和检验规则作了明确的规定。
2 术语2．1洒水喷头在热的作用下，在预定的温度范围自行启动，或根据火灾信号由控制设备启动，并按设计的形状和水量洒水灭火的喷头。
2．2释放机构喷头中由热敏感元件、密封件等零件所组成的机构。
即喷头启动时，能自动脱离喷头本体的部分。
2．3静态动作温度在试验室，按规定的条件升温，闭式洒水喷头受热后，其热敏感元件动作时的温度。
2．4公称动作温度表示在不同的使用环境条件下，闭式洒水喷头在不同温度范围内启动的名义动作温度。
2．5沉积喷头受热动作后，释放机构中的零件滞留于喷头框架或溅水盘等部位，明显影响喷头按设计形状洒水一分钟以上的现象，即为沉积现象。
3 洒水喷头的分类和规格3．1按结构形式分类3．1．1闭式洒水喷头闭式洒水喷头就是具有释放机构的洒水喷头。
3．1．2开式洒水喷头开式洒水喷头就是无释放机构的洒水喷头。
3．2按热敏感元件分类3．2．1玻璃球洒水喷头玻璃球洒水喷头是指释放机构中的热敏感元件为玻璃球的洒水喷头。
喷头受热时，由于玻璃球内的工作液发生作用,使球体炸裂而开启。
3．2．2易熔元件洒水喷头易熔元件洒水喷头是指释放机构中的热敏感元件为易熔元件的洒水喷头。
喷头受热时，由于易熔元件的熔化、脱落而开启。
3．3按安装形式和洒水形状分类3．3．1直立型洒水喷头喷头直立安装厂供水支管上，洒水形状为抛物体形，它将水量的60％－80％向下喷洒，同时还有一部分水喷向顶棚。
3．3．2下垂型洒水喷头喷头下垂安装于供水支管上，洒水的形状为抛物体形，它将水量的80％~100％向下喷洒。
3．3．3普通型洒水喷头喷头既可直立安装也可下垂安装，洒水的形状为球形，它将水量40％～60％向下喷洒，同时还将一部分水喷向顶棚。
非仓库类场所自喷喷头相关参数之间的关系刘德明（福州大学土木工程学院，福建福州 350002）摘要：自动喷水灭火系统喷头喷水流量、保护面积、工作压力和流量系数是相互关联的。
本文以常见喷头流量系数K为80和115、喷头最低工作压力P为0.05MPa和0.1MPa为例，根据不同设计参数的组合，对湿式系统最不利处喷头设计参数进行分析计算，给出可供设计参考的数据。
关键词：喷头；喷水流量；保护面积；工作压力；流量系数自动喷水灭火系统喷头喷水流量、保护面积、工作压力和流量系数是相互关联的。
确定系统作用面积内最不利点处一只喷头喷水流量、最大保护面积、最小工作压力和所需流量系数对系统正常运行至关重要。
1 设计计算的基本条件1.1 喷头的流量计算喷头的流量计算公式：式中：——喷头流量（L/min）；——喷头流量系数；——喷头工作压力（MPa）。
1.2 系统设计参数表1.2.1 民用建筑和工业厂房的系统设计参数注：系统最不利点喷头的工作压力不应低于0.05MPa。
表1.2.2 非仓库类高大净空场所的系统设计基本参数表1.2.1为民用建筑和工业厂房的系统设计参数，表1.2.2为非仓库类高大净空场所的系统设计基本参数。
1.3 喷头布置基本参数表1.3为喷头布置基本参数。
非仓库类高大净空场所喷头布置基本参数应根据表1.2.2的要求。
表1.3 喷头布置基本参数2 系统最不利处喷头布置基本要求2.1 不同K值所需喷头最小工作压力表2.1.1 不同K值喷头所需最小工作压力注：“*”表示对应规范值。
表2.1.2 非仓库类高大净空场所喷头所需最小工作压力注：“*”表示对应规范值，“**”表示计算参考值。
以常用喷头流量系数K为80、115为例，表2.1.1为不同K值对应最大保护面积所需的喷头最小工作压力。
当K＝80（标准喷头）时，仅轻危险级和中危险级Ⅰ级满足对应最大保护面积所需的喷头最小工作压力P≤0.1MPa；当K＝115时，仅轻危险级和中危险级Ⅰ级满足对应最大保护面积所需的喷头最小工作压力P≤0.05MPa。
边墙型喷头设计规范 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。
但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。
1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。
因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。
我国《喷规》条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。
有些设计者不论场合，为了美观，随意应用的做法是错误的。
2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘高度以下的墙面”的要求，因此不能叫保护跨度。
因为从落地点至溅水盘米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。
按照标准要求只取喷头至距喷头溅水盘米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。
设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。
3、喷头保护面积内喷水强度不足《喷规》表中的数据，是标准喷头K=80，在的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。
消防喷淋头种类及介绍消防喷淋头有哪几种？分别安装在什么场所？2.1 洒水喷头在热的作用下，按预定的温度范围自行启动，或根据火灾信号由控制设备启动，并按设计的洒水形状和流量洒水灭火的一种喷头。
2.2 溅水盘在喷头的顶端，能使水流分洒成规定的洒水形状的元件。
2.3 框架指喷头的支撑臂及其连接部分。
2.4 热敏感元件在规定的温度下能够使洒水喷头发生动作的元件。
2.5 公称口径根据流量的大小而规定的喷头喷水口的名义尺寸。
2.6 释放机构喷头中由热敏感元件，密封件等零件所组成的机构。
即喷头启动时，能自动脱离喷头本体的部分。
2.7 静态动作温度在试验室，按规定的条件升温，闭式洒水喷头受热后，其热敏感元件动作时温度。
2.8 公称动作温度表示在不同的使用环境条件下，闭式洒水喷头在不同温度范围内启动的名义动作温度。
2.9 沉积喷头受热动作后，释放机构中的零件或热敏元件的碎片滞留于喷头框架或溅水盘等部位，明显影响喷头按设计形状洒水1 min 以上的现象，即为沉积。
国家技术监督局1993-01-20 批准 1993-09-01 实施GB 5135－933 洒水喷头的分类3.1 按结构形式分类3.1.1 闭式洒水喷头具有释放机构的洒水喷头。
3.1.2 开式洒水喷头无释放机构的洒水喷头。
3.2 按热敏感元件分类3.2.1 玻璃球洒水喷头释放机构中的热敏感元件为玻璃球的洒水喷头。
喷头受热时，由于玻璃球内的工作液发生作用，使球体炸裂而开启。
3.2.2 易熔元件洒水喷头释放机构中的热敏感元件为易熔元件的洒水喷头。
喷头受热时，由于易熔元件的熔化、脱落而开启。
3.3 按安装方式和洒水形状分类3.3.1 直立型洒水喷头喷头直立安装于供水支管上，洒水形状为抛物体形，它将水量的60％～80％向下喷洒，同时还有一部分喷向顶棚。
3.3.2 下垂型洒水喷头喷头下垂安装于供水支管上，洒水形状为抛物体形，它将水量的80％以上向下喷洒。
3.3.3 普通型洒水喷头喷头既可直立安装也可下垂安装，洒水形状为球形，它将水量的40％～60％向下喷洒，同时还有一部分喷向顶棚。
自动喷淋启泵压力计算公式自动喷淋系统是一种常用的消防设备，它可以在火灾发生时自动启动，将水喷洒到火灾现场，起到灭火的作用。
而自动喷淋系统的正常运行离不开压力的稳定。
在自动喷淋系统中，启泵压力是一个重要的参数，它直接影响着系统的运行效果。
因此，正确计算自动喷淋启泵压力是非常重要的。
本文将介绍自动喷淋启泵压力的计算公式及其相关知识。
自动喷淋系统的启泵压力是指在自动喷淋系统中，启动水泵所需的最低压力。
它是由喷淋头的设计流量和设计压力决定的。
在计算自动喷淋启泵压力时，需要考虑到喷头的数量、布局、设计流量、管道阻力等因素。
下面我们将介绍自动喷淋启泵压力的计算公式。
自动喷淋启泵压力的计算公式如下：P = (Q × K) / (C × A)。
其中，P为启泵压力，单位为帕斯卡（Pa）；Q为设计流量，单位为立方米/秒（m3/s）；K为喷头系数，无单位；C为喷头数量系数，无单位；A为管道系数，无单位。
在这个公式中，设计流量是指自动喷淋系统中每个喷头的设计流量之和。
喷头系数是指喷头的设计参数，它与喷头的类型、喷头的布局等因素有关。
喷头数量系数是指自动喷淋系统中喷头的数量。
管道系数是指管道的阻力系数，它与管道的长度、直径、材质等因素有关。
在计算自动喷淋启泵压力时，需要根据实际情况确定设计流量、喷头系数、喷头数量系数和管道系数，然后代入公式进行计算。
在实际工程中，通常会根据实际情况进行一定的修正和调整，以保证系统的稳定运行。
除了上述公式外，还有一些其他因素也会影响自动喷淋启泵压力，如水泵的性能、管道的布局、管道的材质等。
因此，在实际工程中，需要综合考虑各种因素，进行综合计算和分析。
在实际工程中，自动喷淋启泵压力的计算是非常重要的。
正确的启泵压力可以保证自动喷淋系统的正常运行，提高系统的灭火效果，保护人员和财产的安全。
因此，工程师在设计自动喷淋系统时，需要对启泵压力进行准确的计算和分析，以保证系统的稳定运行。
