无杆气缸安装步骤(图解)

气缸的接法安装气缸的接法安装气缸是气动系统中常用的执行元件，它的运动轨迹和受力状态直接影响着系统的稳定性和可靠性。

因此，在气缸的设计和安装中，接法的合理性和准确性是非常重要的。

一、气缸的接法类型1. 单出气孔接法：气缸只有一个气孔，在运动的过程中，进气、排气都通过这个气孔进行。

这种接法常用于单向运动的简单工作机构。

2. 双出气孔接法：气缸有两个独立的进气、排气孔，使气缸的运动具有更多的自由度和灵活性。

3. 内外接法：气缸的进气、排气口都在气缸的外部，只有气缸内部的活塞机构与工作对象相接触，这种接法常用于要求气缸运动部件外露较少的场合。

4. 内接法：气缸的进气、排气口都在气缸内部，活塞机构直接与工作对象接触，这种接法常用于要求气缸安装体积小、重量轻、动作速度快的场合。

二、气缸的接法安装1. 确定气缸的安装位置：根据工作需要和空间要求，确定气缸的安装位置，并使其与工作对象对应。

2. 编制气路图：根据气缸的型号、数量和接法类型，编制气路图，明确进气、排气管道的长度和安装方式。

3. 选择接头和管路：根据气缸的进出口尺寸和气路图要求，选用适合的接头和管路。

注意接头和管路的材质应该具有良好的耐腐蚀、耐高温、耐压力等特性。

4. 安装支架：针对不同的气缸接法、安装位置，制作合适的支架，确保气缸的安装牢固、稳定。

5. 连接气路：连接进气、排气管道到气缸的进出口上，并使用适当的密封材料和工具，确保气缸与管路之间的连接紧密、无漏气现象。

6. 调试：安装完毕后，进行气路系统的调试，检查气缸运动正常、灵活，气路无漏气现象。

三、气缸接法安装注意事项1. 确定气流方向：气缸气路接法必须严格按照气流方向装配和连接，防止气流方向逆转，导致气缸无法正常工作。

2. 松紧度：气缸与安装支架之间的连接应该松紧适当，不应该过紧或过松，以免产生不必要的应力或振动，影响气缸的正常运动。

3. 保持气路清洁：安装气缸前，应该清洗管道内部，保持气路通畅。

标准型无杆气缸安全操作及保养规程标准型无杆气缸是一种重要的气动执行元件，常用于自动化设备中进行线性运动控制，具有传动力矩大、转换效率高等特点，应用范围广泛。

然而，在使用和维护时，必须注意安全操作和正确保养，以确保工作效率和设备寿命。

安全操作规程1. 安装气缸安装前必须确认气源压力和气流方向符合要求。

在安装时要遵循以下步骤：•与机器相连接的侧面必须安装气管接头。

•打开气缸前盖，检查活塞里面有没有异物或杂质。

•确认气管接头方向正确后，紧固气管接头、并拧上六角螺母使其不会松动。

•确认气源压力是符合气缸额定压力。

•打开气源并确认气流方向正确。

2. 操作在使用气缸的过程中，要注意以下几点：•操作气缸时，必须使用指定的压缩空气。

•在气缸运行中不能加检查、清洁或进行维修操作。

•气缸在使用中不应该停留在端点位置以免出现异响。

•避免在气缸运动时产生额外的载荷。

•避免非正常的速度、轴向移动、载荷等情况发生。

3. 关机在停止气缸时，需要按照以下步骤执行：•缓慢降低气源压力，直到气缸停止。

•打开气缸后盖，强制气缸一个周期运行，以确保内部的气体完全排出。

•拆除气缸前/后盖，检查气缸内部是否有异物或杂质，并进行清理。

保养维护规程为延长气缸的使用寿命，必须对其进行定期的保养和维护操作。

保养维护规程如下：1. 气缸清洗气缸的清洗需要遵循以下步骤：•拆下气缸。

•用清洁剂喷洒气缸的内部和外部。

•拿去冲洗并洗干净。

•用干净的抹布擦拭干燥，然后用空气吹干。

2. 替换部件气缸需要定期检查其部件并对其进行替换。

更换时可根据以下指南完成：•更换密封圈：检查密封圈是否磨损、硬化或变形。

要确保新密封圈与原来的完全相同。

•更换气缸内部零部件：使用清洁的酒精布或干燥抹布擦拭套管、内部球头和活塞，在不损坏表面的情况下更换零部件。

3. 润滑气缸的润滑状态也需要定期检查。

润滑可以通过以下步骤完成：•取下气缸前部盖。

•将磨损的偏心轴向撤除并清洁。

•使用推荐润滑油涂抹气缸内部及套管。

無桿氣缸安全操作及保养规程無桿氣缸，也称作空心气缸、套筒气缸等，是一种气动执行元件，适用于多种工业自动化控制系统中。

该类气缸具有轻便、节省空间、速度高、力矩大等优点，广泛应用于机器人、印刷机械、汽车生产线、成型机械等领域。

然而，在使用無桿氣缸的过程中，如果操作不当，不仅会出现安全隐患，还可能导致氣缸的损坏，影响操作效率。

因此，本文将介绍無桿氣缸安全操作及保养规程，以便使用者能够正常、安全、高效地操作氣缸。

一、安装無桿氣缸1.气源准备在安装無桿氣缸之前，应当首先关闭气源，并确保气源内部的压力已经排放干净。

2.安装位置無桿氣缸的安装位置应当符合以下标准：•不应受到外力的冲击。

•避免灰尘和湿气进入氣缸内部。

•便于操作、维护和检修。

•设置限位器、速度控制器等辅助元件。

3.安装注意事项•在氣缸和设备连接之前，应检查氣缸的气源连接口、压力表、排污阀、复位装置等是否正常。

•确保无杂物、无腐蚀，这样才能确保氣缸正常运行。

•采用合适的紧固件，固定氣缸在设备上。

固定方式要防止产生扭转或直接冲击。

紧固件应当有足够的防震能力。

二、無桿氣缸的使用1.气源压力必须在规定的气源压力范围内操作無桿氣缸，氣缸正常工作压力、額定压力和安装位置应符合使用說明書。

2.操作环境無桿氣缸的操作环境应当满足以下要求：•操作环境不能存在腐蚀性液体、粉尘、杂质等，这会影响则氣缸的运行效率。

•操作环境应干燥，并且应设有正常的通风设施，确保气源干燥。

•无桿氣缸不能直接受到太阳直射和潮湿的环境条件。

3.操作方法•操作方式要符合使用说明书要求。

•操作人员必须熟知正常操作方法，并按要求使用氣缸。

•操作人员必须确保气缸的正常工况，若气缸有异常情况（如发生机械振动、温度升高等异常现象），操作人员必须立刻停止使用氣缸并进行检查和修理。

三、無桿氣缸的维护1.周期性检查定期检查无桿氣缸的机械能部分、绷簧、密封、气路阀门、密封元件等部分，确保运行正常。

2.润滑保养同其他氣缸一样，无桿氣缸的润滑保养也是非常重要的。

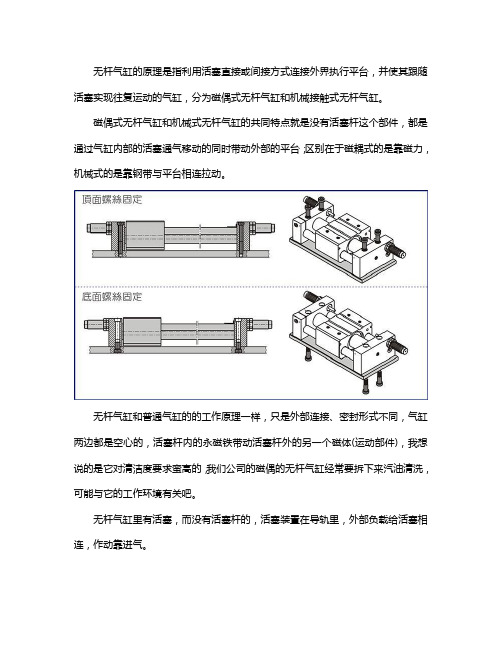

无杆气缸的原理是指利用活塞直接或间接方式连接外界执行平台，并使其跟随活塞实现往复运动的气缸，分为磁偶式无杆气缸和机械接触式无杆气缸。

磁偶式无杆气缸和机械式无杆气缸的共同特点就是没有活塞杆这个部件，都是通过气缸内部的活塞通气移动的同时带动外部的平台；区别在于磁耦式的是靠磁力，机械式的是靠钢带与平台相连拉动。

无杆气缸和普通气缸的的工作原理一样，只是外部连接、密封形式不同，气缸两边都是空心的，活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件)，我想说的是它对清洁度要求蛮高的，我们公司的磁偶的无杆气缸经常要拆下来汽油清洗，可能与它的工作环境有关吧。

无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。

磁偶式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。

其负载质量的大小需查找其质量与速度的特性曲线。

现在机械式的用的比较多。

无杆气缸的分类无杆气缸分为磁偶无杆气缸和机械接触式无杆气缸。

无杆气缸是指利用活塞直接或方式连接外界执行的机械，并使其跟随活塞实现往复运动的气缸，这种气缸的最大优点是节省安装空间。

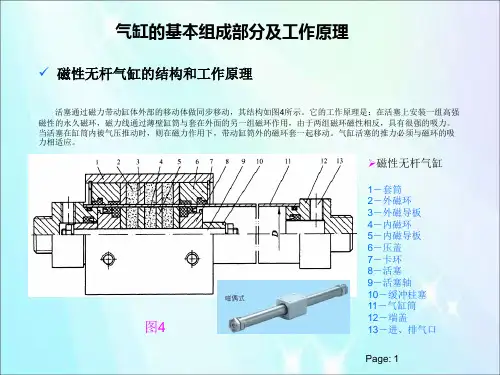

（1）磁偶无杆气缸：活塞通过磁力带动缸体外部的移动体做同步移动。

它的工作原理：在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。

当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。

气缸活塞的推力必须与磁环的吸力相适应。

（2）机械接触式无杆气缸在气缸缸管轴向开有一条槽，活塞与尚志在槽上部移动。

为了防止泄漏及防尘需要，在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地，把活塞与尚志连成一体。

活塞与尚志连接在一起，带动固定在尚志上的执行机构实现往复运动。

无杆气缸特点1、与普通气缸相比，在同样行程下可缩小1/2安装装置；2、不需设置防转机械；3、适用于缸径10-80mm，最大行程可达41.5m；4、速度10m/s无杆气缸缺点1、密封性能差，容易产生外漏。

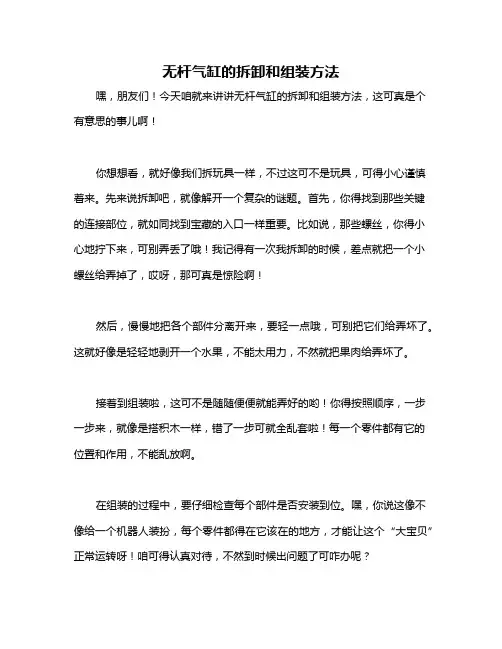

无杆气缸的拆卸和组装方法
嘿，朋友们！今天咱就来讲讲无杆气缸的拆卸和组装方法，这可真是个有意思的事儿啊！
你想想看，就好像我们拆玩具一样，不过这可不是玩具，可得小心谨慎着来。

先来说拆卸吧，就像解开一个复杂的谜题。

首先，你得找到那些关键的连接部位，就如同找到宝藏的入口一样重要。

比如说，那些螺丝，你得小心地拧下来，可别弄丢了哦！我记得有一次我拆卸的时候，差点就把一个小螺丝给弄掉了，哎呀，那可真是惊险啊！
然后，慢慢地把各个部件分离开来，要轻一点哦，可别把它们给弄坏了。

这就好像是轻轻地剥开一个水果，不能太用力，不然就把果肉给弄坏了。

接着到组装啦，这可不是随随便便就能弄好的哟！你得按照顺序，一步一步来，就像是搭积木一样，错了一步可就全乱套啦！每一个零件都有它的位置和作用，不能乱放啊。

在组装的过程中，要仔细检查每个部件是否安装到位。

嘿，你说这像不像给一个机器人装扮，每个零件都得在它该在的地方，才能让这个“大宝贝”正常运转呀！咱可得认真对待，不然到时候出问题了可咋办呢？
我就特别喜欢鼓捣这些东西，看着无杆气缸在自己手中被拆卸又组装好，那感觉太棒啦！就好像是自己创造了一个小奇迹一样。

所以说啊，无杆气缸的拆卸和组装虽然有一定难度，但只要我们用心去做，就一定能做好。

不要害怕出错，大胆去尝试，你就能感受到其中的乐趣和成就感哦！。

神威气动 文档标题：气缸安装示意图气缸安装示意图的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

标准气缸的安装方式大全描述：斯麦特（5A标化缸国家标准品牌气缸厂家）更多无杆气缸、旋转旗杆、手动气爪、机器人专用气缸、气缸配套一体化方案设计尽在斯麦特。

标准气缸的安装方式大全，你了解多少？气缸的安装方式有很多种，根据气缸安装后缸体是否可以活动简要分为固定式和摆动式。

一般情况下，同一种气缸有多种安装形式，以SC标准气缸为例，有自由型、脚架型、法兰型、耳环性与中摆型。

首先需要了解一下标准气缸的外形尺寸及基本概述SC标准尺寸尺寸图标准气缸固定安装方式及安装参数尺寸标准气缸单耳安装尺寸图CA尾部单耳座固定安装：应确认DE孔的直径大小和气缸的中心距标准气缸双耳安装尺寸图CB尾部双耳座固定安装：确认DE孔的直径大小和气缸的中心距标准气缸前后法兰安装尺寸图法兰板安装有头部法兰安装(FA)和尾部法兰安装(FB)，需要确认活塞杆的距离和法兰板BD,BF的安装尺寸，而尾部法兰安装(FB)，同理只要保证法兰到气缸顶端的距离。

标准气缸中摆安装尺寸图标准气缸中摆安装座尺寸图TC和TC-M中间轴销安装：中摆安装确认TC中间轴到气缸顶端的距离1.自由型安装方式，是指不使用安装附件，利用气缸缸体内的螺纹拧入机械体内固定安装；或者利用气缸缸体外部的螺纹，使用螺母把气缸固定在机械上；也可以通过端盖的螺钉孔用螺钉来固定在机械上。

2.脚架型安装方式，用LB表示，指用一只L型安装脚架配合前端端盖处螺孔使用螺钉进行安装固定，安装脚架上可以承受较大的倾覆力矩，可以用于负载运动方向与活塞杆轴线一致的场合。

3.法兰型安装可分为前法兰型与后法兰型，前法兰型是在前端盖处使用法兰与螺钉固定气缸，后法兰型则是指在后端盖处安装法兰并使用螺钉固定，同样适用于负载运动方向与活塞杆轴线一致的场合。

4.耳环型安装方式分为单耳型与双耳型，是指在SC系列标准气缸后端盖处用螺钉把气缸端盖与耳环型安装配件固定在一起，活塞杆轴线的垂直方向带有轴销孔的气缸，负载和气缸可绕销轴摆动。
