汽车外开天窗的设计

汽车天窗设计指导汽车天窗是现代汽车设计中的一个重要组成部分，它不仅能够提供车内通风和采光功能，还能够增加车辆的整体美感。

因此，在汽车天窗的设计过程中需要遵循一定的指导原则，以确保其功能和外观的完美结合。

首先，汽车天窗的设计要考虑到车内的通风功能。

天窗应该能够打开和关闭，以供车内乘客调节车内的通风情况。

同时，天窗的设计要注意防止风雨等外界因素进入车内，以保持车内的舒适度。

此外，考虑到车内的安全性，天窗的设计应该能够在紧急情况下迅速关闭，以确保车内乘客的安全。

其次，汽车天窗的设计要注重车内的采光功能。

天窗的设计应该能够充分利用自然光，使车内更明亮和温暖。

同时，天窗的设计还要考虑到透光剂的选择，以减少车内的紫外线辐射，保护乘客的皮肤健康。

此外，汽车天窗的设计还要注意到车身的整体美观。

天窗的形状和尺寸应该与车身的比例协调，避免在外观上突兀或不协调。

同时，天窗的材料和颜色的选择也要与车身的整体设计风格相呼应，以增强车辆的整体感官享受。

其中，天窗的材料选择是一个关键环节。

一般来说，汽车天窗的材料可以选择玻璃或塑料。

玻璃天窗透光性好，美观大方，但重量较重，对车辆的整体重量会有一定影响。

而塑料天窗较轻，但透光性和耐久性相对较差。

因此，在材料选择时需要综合考虑车辆的重量和天窗的性能需求。

此外，天窗的操作方式也是一个需要考虑的因素。

传统的天窗需要手动操作，而现代汽车天窗多采用电动开启方式，使得操作更加简便和方便。

此外，一些高端汽车还配备了智能感应天窗，能够根据天气和车辆的速度自动调节天窗的开启程度，提供更好的舒适度。

最后，汽车天窗的设计还需要考虑到车辆的安全性。

天窗的设计要能够有效防止车辆在行驶中出现任何安全隐患，如飞石、恶劣天气等。

因此，天窗采用抗冲击材质，并需要经过严格的安全测试，以确保其在意外情况下的稳固性和保护性。

总之，汽车天窗的设计需要综合考虑通风、采光、美观、安全等多个因素，以实现天窗的功能和外观的完美结合。

汽车天窗的整体结构设计（本科）毕业设计论文一、引言二、汽车天窗概述1. 汽车天窗的定义汽车天窗是指安装在汽车顶部的可开启和关闭的透明装置，其主要作用是通风、采光和提升车辆档次。

2. 汽车天窗的分类（1）固定式天窗：无法开启，仅起到采光作用。

（2）外滑式天窗：天窗沿车顶外侧滑动开启。

（3）内藏式天窗：天窗隐藏在车顶内部，开启时向上翻起。

（4）全景天窗：覆盖整个车顶，具有更大的采光面积。

三、汽车天窗整体结构设计要求2. 安全性：天窗结构设计需保证在车辆行驶过程中，不会对驾乘人员造成伤害。

3. 耐用性：天窗材料及结构设计应具备较高的耐磨、抗老化性能，保证长期使用。

4. 美观性：天窗外观设计应与整车风格协调，提升车辆档次。

5. 经济性：在保证质量的前提下，降低生产成本，提高市场竞争力。

四、汽车天窗整体结构设计1. 天窗框架设计（1）材料选择：选用高强度、轻量化的金属材料，如铝合金。

（2）结构设计：采用模块化设计，便于安装和维护。

（3）连接方式：采用焊接、铆接等工艺，确保框架牢固可靠。

2. 天窗玻璃设计天窗玻璃是汽车天窗的关键部件，其设计要点如下：（1）材料选择：选用钢化玻璃，具有较高的强度和安全性。

（2）尺寸设计：根据车型及天窗类型，确定玻璃尺寸。

（3）曲面设计：采用曲面造型，提高天窗的美观性。

3. 天窗驱动系统设计驱动系统是天窗实现开启和关闭的关键部分，其设计要求如下：（1）驱动方式：根据天窗类型，选择电动或手动驱动。

（2）传动机构：采用齿轮、齿条、同步带等传动方式，确保运行平稳。

（3）控制系统：设计智能控制系统，实现天窗的自动开启和关闭。

本部分内容对汽车天窗的整体结构设计进行了初步探讨，后续章节将继续深入研究各部分细节设计。

五、汽车天窗密封与隔音设计1. 密封设计（1）密封材料：选择具有良好弹性、耐老化、耐高低温的橡胶或硅胶材料。

（3）防水设计：在密封条和框架接触部位设计排水通道，防止雨水渗入车内。

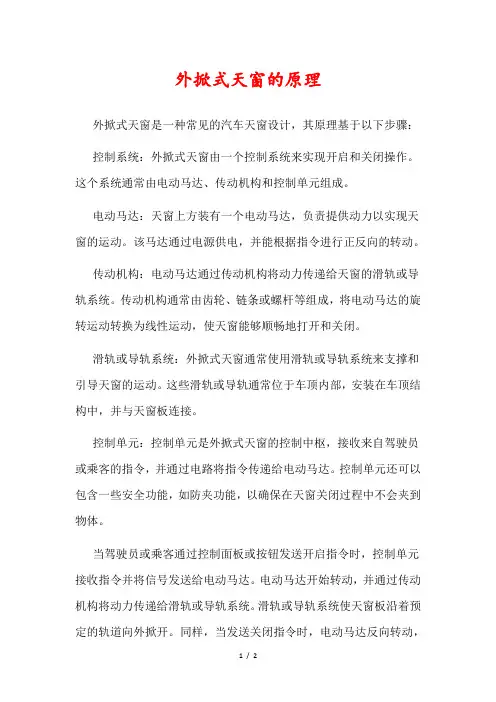

外掀式天窗的原理
外掀式天窗是一种常见的汽车天窗设计，其原理基于以下步骤：控制系统：外掀式天窗由一个控制系统来实现开启和关闭操作。

这个系统通常由电动马达、传动机构和控制单元组成。

电动马达：天窗上方装有一个电动马达，负责提供动力以实现天窗的运动。

该马达通过电源供电，并能根据指令进行正反向的转动。

传动机构：电动马达通过传动机构将动力传递给天窗的滑轨或导轨系统。

传动机构通常由齿轮、链条或螺杆等组成，将电动马达的旋转运动转换为线性运动，使天窗能够顺畅地打开和关闭。

滑轨或导轨系统：外掀式天窗通常使用滑轨或导轨系统来支撑和引导天窗的运动。

这些滑轨或导轨通常位于车顶内部，安装在车顶结构中，并与天窗板连接。

控制单元：控制单元是外掀式天窗的控制中枢，接收来自驾驶员或乘客的指令，并通过电路将指令传递给电动马达。

控制单元还可以包含一些安全功能，如防夹功能，以确保在天窗关闭过程中不会夹到物体。

当驾驶员或乘客通过控制面板或按钮发送开启指令时，控制单元接收指令并将信号发送给电动马达。

电动马达开始转动，并通过传动机构将动力传递给滑轨或导轨系统。

滑轨或导轨系统使天窗板沿着预定的轨道向外掀开。

同样，当发送关闭指令时，电动马达反向转动，
将天窗板平稳地关闭到原位。

外掀式天窗的原理可以通过电动马达、传动机构和滑轨或导轨系统的协调运作实现天窗的顺畅开启和关闭。

这种设计使得车内可以获得更多的自然光线和空气流动，提升驾乘体验。

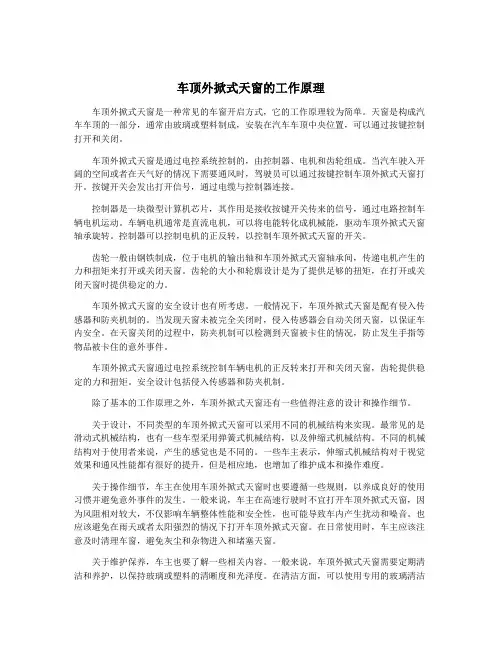

车顶外掀式天窗的工作原理车顶外掀式天窗是一种常见的车窗开启方式，它的工作原理较为简单。

天窗是构成汽车车顶的一部分，通常由玻璃或塑料制成，安装在汽车车顶中央位置，可以通过按键控制打开和关闭。

车顶外掀式天窗是通过电控系统控制的，由控制器、电机和齿轮组成。

当汽车驶入开阔的空间或者在天气好的情况下需要通风时，驾驶员可以通过按键控制车顶外掀式天窗打开。

按键开关会发出打开信号，通过电缆与控制器连接。

控制器是一块微型计算机芯片，其作用是接收按键开关传来的信号，通过电路控制车辆电机运动。

车辆电机通常是直流电机，可以将电能转化成机械能，驱动车顶外掀式天窗轴承旋转。

控制器可以控制电机的正反转，以控制车顶外掀式天窗的开关。

齿轮一般由钢铁制成，位于电机的输出轴和车顶外掀式天窗轴承间，传递电机产生的力和扭矩来打开或关闭天窗。

齿轮的大小和轮廓设计是为了提供足够的扭矩，在打开或关闭天窗时提供稳定的力。

车顶外掀式天窗的安全设计也有所考虑。

一般情况下，车顶外掀式天窗是配有侵入传感器和防夹机制的。

当发现天窗未被完全关闭时，侵入传感器会自动关闭天窗，以保证车内安全。

在天窗关闭的过程中，防夹机制可以检测到天窗被卡住的情况，防止发生手指等物品被卡住的意外事件。

车顶外掀式天窗通过电控系统控制车辆电机的正反转来打开和关闭天窗，齿轮提供稳定的力和扭矩。

安全设计包括侵入传感器和防夹机制。

除了基本的工作原理之外，车顶外掀式天窗还有一些值得注意的设计和操作细节。

关于设计，不同类型的车顶外掀式天窗可以采用不同的机械结构来实现。

最常见的是滑动式机械结构，也有一些车型采用弹簧式机械结构，以及伸缩式机械结构。

不同的机械结构对于使用者来说，产生的感觉也是不同的。

一些车主表示，伸缩式机械结构对于视觉效果和通风性能都有很好的提升，但是相应地，也增加了维护成本和操作难度。

关于操作细节，车主在使用车顶外掀式天窗时也要遵循一些规则，以养成良好的使用习惯并避免意外事件的发生。

汽车天窗的整体结构设计汽车天窗是指安装在汽车车顶上的可开启式天窗，通过它可以增加车内采光，增添车内空气的流通，提高驾乘人员的舒适感。

汽车天窗的整体结构设计主要包括天窗框架、玻璃、控制机构等部分。

首先，汽车天窗的结构设计要考虑到安全性。

天窗玻璃需要采用强化玻璃材料，以防止因外界碰撞或意外事故而碎裂。

此外，天窗框架以及其他关键结构部件也需要采用高强度材料，以确保整个天窗结构具有足够的强度和刚度，能够承受车辆行驶过程中的各种振动和冲击。

其次，汽车天窗还需要考虑到防水性能。

天窗框架与车顶之间需要采用密封胶条，以确保在雨天或洗车时不会出现水渗漏的情况。

此外，控制机构的设计也需要考虑到防水性，以防止因水分侵入而引起天窗的故障。

另外，汽车天窗的设计还应该考虑到隔音效果。

采用橡胶密封条作为天窗框架与玻璃之间的密封材料，可以有效降低外界噪音的传入，提高驾乘人员的舒适性。

此外，天窗框架的结构设计也可以采用双层或多层结构，增加隔音效果。

在控制机构方面，汽车天窗常常采用电动控制方式。

控制机构包括电机、齿轮传动装置、开关等部分。

电动控制方式可以方便地实现天窗的开启和关闭，增加了使用的便利性。

此外，控制机构还需要考虑到安全性，应该设计有限位开关，以防止天窗在开启或关闭时产生过大的力度，避免夹伤等意外事故的发生。

此外，还可以考虑在天窗上加装遮阳帘或防晒膜等配件，以增加天窗的使用功能。

遮阳帘可以在阳光强烈时起到遮挡的作用，防晒膜可以降低玻璃透过的紫外线和红外线，保护车内物品和驾乘人员的身体健康。

综上所述，汽车天窗的整体结构设计需要考虑到安全性、防水性、隔音效果以及控制机构的设计，以提高天窗的使用舒适性和便利性。

在未来的发展中，随着技术的不断进步，汽车天窗的设计也将更加智能化，例如加入传感器等元素，实现更加智能化的控制和自动化的功能，让驾乘人员能够更加便捷和安全地使用汽车天窗。

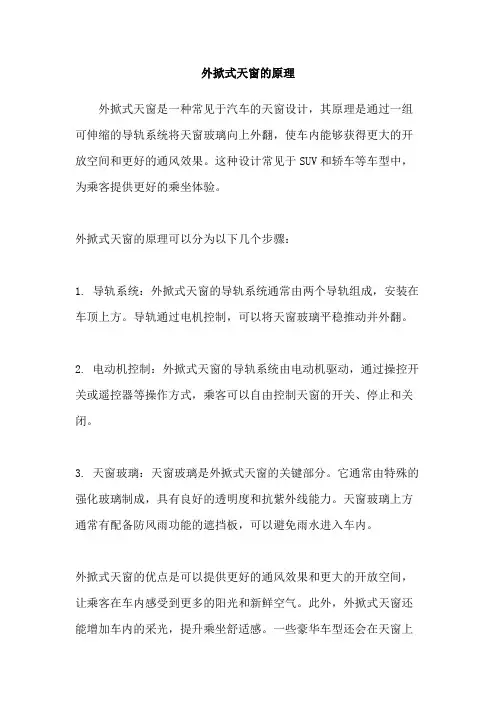

外掀式天窗的原理
外掀式天窗是一种常见于汽车的天窗设计，其原理是通过一组可伸缩的导轨系统将天窗玻璃向上外翻，使车内能够获得更大的开放空间和更好的通风效果。

这种设计常见于SUV和轿车等车型中，为乘客提供更好的乘坐体验。

外掀式天窗的原理可以分为以下几个步骤：
1. 导轨系统：外掀式天窗的导轨系统通常由两个导轨组成，安装在车顶上方。

导轨通过电机控制，可以将天窗玻璃平稳推动并外翻。

2. 电动机控制：外掀式天窗的导轨系统由电动机驱动，通过操控开关或遥控器等操作方式，乘客可以自由控制天窗的开关、停止和关闭。

3. 天窗玻璃：天窗玻璃是外掀式天窗的关键部分。

它通常由特殊的强化玻璃制成，具有良好的透明度和抗紫外线能力。

天窗玻璃上方通常有配备防风雨功能的遮挡板，可以避免雨水进入车内。

外掀式天窗的优点是可以提供更好的通风效果和更大的开放空间，让乘客在车内感受到更多的阳光和新鲜空气。

此外，外掀式天窗还能增加车内的采光，提升乘坐舒适感。

一些豪华车型还会在天窗上
配备遮阳帘或遮光帘，以满足乘客对隐私和遮阳的需求。

然而，外掀式天窗也存在一些缺点。

首先，由于天窗需要使用一部分车顶空间，因此会减少车顶的结构强度。

其次，在高速行驶或恶劣天气条件下，外掀式天窗可能会产生噪音或进水的问题。

因此，在设计和制造外掀式天窗时，需要考虑到车辆的稳定性和密封性。

总的来说，外掀式天窗通过创新的设计和功能，为乘客提供了更好的乘坐体验。

随着技术的发展，外掀式天窗的功能和性能也在不断提升，使之成为汽车设计中的一大亮点。

汽车天窗的基本原理与结构介绍汽车天窗是位于汽车车顶上的一个透明或半透明的可开启的窗户，可供乘客观赏风景以及增加车内光线。

它是现代汽车的一个常见功能，给人一种开放感和舒适感。

汽车天窗的基本原理和结构涉及到开启方式、安全性能、密封性能等多个方面。

首先，汽车天窗的开启方式通常有两种：手动开启和电动开启。

手动开启同普通车窗相似，通过手动旋钮或推拉杆控制天窗的开合。

而电动开启则是通过按下开关按钮，由电机控制卷轴来升降窗的机构。

电动开启方式更方便快捷，用户只需按下按钮即可完成开合操作。

其次，汽车天窗的安全性能是一个重要的考虑因素。

在发生事故或翻车情况下，天窗需要能够提供足够的强度和保护乘客的安全。

因此，现代汽车天窗一般都采用钢化玻璃或夹层玻璃材料。

这些材料具有较好的抗冲击性能，即使被外力打碎也能保持玻璃碎片的完整性，避免对乘客造成伤害。

此外，汽车天窗的密封性能也非常重要。

天窗需要能够有效地防止雨水和风尘进入车厢，并保持车内的舒适环境。

因此，天窗的密封结构设计是必要的。

一般情况下，天窗的密封采用橡胶垫或硅胶密封条，以确保天窗与车顶之间的紧密连接。

另外，为了提高天窗的结构强度和稳定性，天窗一般还配备了支撑物。

支撑物一般由金属或塑料制成，通过螺栓或固定夹片与车顶连接。

这样可以有效地增加天窗的刚度，并确保天窗在行驶过程中不会出现异响或晃动现象。

最后，为了增加天窗的开启度和舒适性，一些汽车天窗还配备了防夹功能和遮阳帘功能。

防夹功能是指当天窗接触到外界物体如手指时，能够自动停止开合操作以避免意外伤害。

而遮阳帘功能是指天窗上方安装有可拉伸的遮阳帘，可以遮挡阳光和热量，提供更好的车内环境。

总之，汽车天窗的基本原理和结构主要包括开启方式、安全性能、密封性能、支撑物、防夹功能和遮阳帘功能等。

这些设计和结构的优化不仅提高了乘客的舒适度，同时也兼顾了安全性和实用性，使得汽车天窗成为了现代汽车的一个重要功能。

天窗类型与功能解析用车养车] 天窗已经成为当今汽车的普及配置，几万至百万的车型上都能见到它，另外当今的汽车天窗不仅仅是在车顶开一个洞了，随着科技的发展有很多更新的开启方式和更人性化的功能，而不同结构的天窗在功能上也有不同的侧重点。

下面我们就来对汽车天窗进行一个简单地介绍，另外也说说在使用天窗方面需要注意的地方。

★天窗类型对于家用车来说，最常见的天窗尺寸就是……其实也没有定义说什么尺寸算常规的，说白了就是我们平时看到的最多的那种天窗，在车顶开一个长方形的口，但是根据使用需要和车身结构的影响，它们的打开方式也有所不同。

1、手动在当今的汽车市场中这个配置有些非主流了，只能在极少数的微型家用车的配置表中找到。

像老赛欧上的手动天窗已经消失了，现在还能找到只能通风的手动天窗。

这种天窗结果非常简单，窗户后沿有一个锁止开关，只能开启一个缝隙，结构等同于一些MPV后排的那种换气窗，不可滑动打开。

可以起到天窗最基本的功能——靠负压换气。

这种天窗的优点是结构简单，而且没有复杂的滑轨结构，不存在什么磨损和保养，只需要定期关注一下密封胶条的老化情况即可，但是对于使用来说，这种天窗局限性还是太大，而且普遍没有遮阳板，可能会在夏天被晒得很难受。

另外操作这种天窗还是需要点手法和力量的，在行驶中开启或关闭会影响驾驶安全。

2、内藏式内藏式天窗是最为普及的天窗结构，它可以提供两种打开方式：外掀和全部打开，功能上可以满足更多需求，但由于全部打开时天窗会收纳在车顶的夹层中，所以会占用一部分车内的空间，这是它的弊端，所以配有内藏式天窗的车型往往后排头部空间往往不尽人意。

另外，受到机械结构和车顶造型的影响，不是所有的内藏式天窗都可以完全收纳在车顶中，也就是说开口没有从外面看天窗的面积大。

3、外滑式装配这种结构的天窗多数为迫不得已，可能是因为车内空间太小、车顶的弧度太大、车顶结构等影响造成无法把天窗理想收纳到车顶夹层中等原因，才使用外滑式天窗。

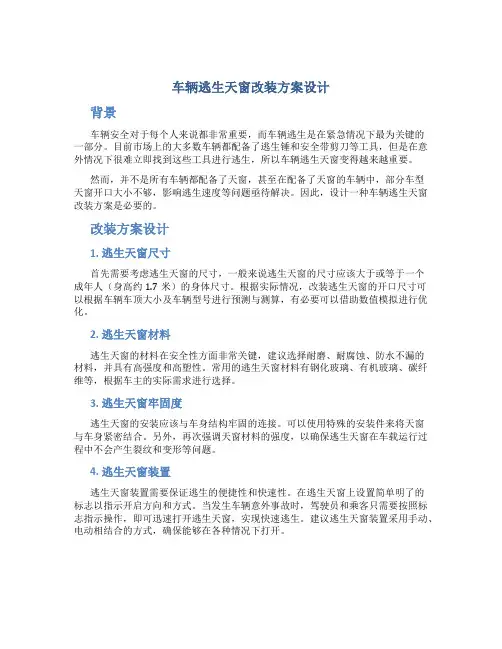

车辆逃生天窗改装方案设计背景车辆安全对于每个人来说都非常重要，而车辆逃生是在紧急情况下最为关键的一部分。

目前市场上的大多数车辆都配备了逃生锤和安全带剪刀等工具，但是在意外情况下很难立即找到这些工具进行逃生，所以车辆逃生天窗变得越来越重要。

然而，并不是所有车辆都配备了天窗，甚至在配备了天窗的车辆中，部分车型天窗开口大小不够，影响逃生速度等问题亟待解决。

因此，设计一种车辆逃生天窗改装方案是必要的。

改装方案设计1. 逃生天窗尺寸首先需要考虑逃生天窗的尺寸，一般来说逃生天窗的尺寸应该大于或等于一个成年人（身高约1.7米）的身体尺寸。

根据实际情况，改装逃生天窗的开口尺寸可以根据车辆车顶大小及车辆型号进行预测与测算，有必要可以借助数值模拟进行优化。

2. 逃生天窗材料逃生天窗的材料在安全性方面非常关键，建议选择耐磨、耐腐蚀、防水不漏的材料，并具有高强度和高塑性。

常用的逃生天窗材料有钢化玻璃、有机玻璃、碳纤维等，根据车主的实际需求进行选择。

3. 逃生天窗牢固度逃生天窗的安装应该与车身结构牢固的连接。

可以使用特殊的安装件来将天窗与车身紧密结合。

另外，再次强调天窗材料的强度，以确保逃生天窗在车载运行过程中不会产生裂纹和变形等问题。

4. 逃生天窗装置逃生天窗装置需要保证逃生的便捷性和快速性。

在逃生天窗上设置简单明了的标志以指示开启方向和方式。

当发生车辆意外事故时，驾驶员和乘客只需要按照标志指示操作，即可迅速打开逃生天窗，实现快速逃生。

建议逃生天窗装置采用手动、电动相结合的方式，确保能够在各种情况下打开。

结论通过以上设计方案，可以有效地提高车辆逃生速度和安全性，给广大车主带来更加安全的驾驶体验。

在使用过程中，需要注意逃生天窗的定期保护和维护，以保证其长期稳定运行。

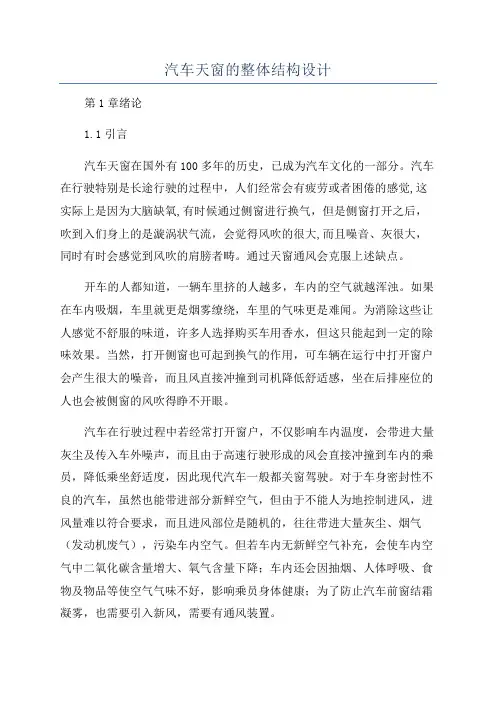

汽车天窗的整体结构设计第1章绪论1.1引言汽车天窗在国外有100多年的历史，已成为汽车文化的一部分。

汽车在行驶特别是长途行驶的过程中，人们经常会有疲劳或者困倦的感觉,这实际上是因为大脑缺氧,有时候通过侧窗进行换气，但是侧窗打开之后，吹到入们身上的是漩涡状气流，会觉得风吹的很大,而且噪音、灰很大，同时有时会感觉到风吹的肩膀者畴。

通过天窗通风会克服上述缺点。

开车的人都知道，一辆车里挤的人越多，车内的空气就越浑浊。

如果在车内吸烟，车里就更是烟雾缭绕，车里的气味更是难闻。

为消除这些让人感觉不舒服的味道，许多人选择购买车用香水，但这只能起到一定的除味效果。

当然，打开侧窗也可起到换气的作用，可车辆在运行中打开窗户会产生很大的噪音，而且风直接冲撞到司机降低舒适感，坐在后排座位的人也会被侧窗的风吹得睁不开眼。

汽车在行驶过程中若经常打开窗户，不仅影响车内温度，会带进大量灰尘及传入车外噪声，而且由于高速行驶形成的风会直接冲撞到车内的乘员，降低乘坐舒适度，因此现代汽车一般都关窗驾驶。

对于车身密封性不良的汽车，虽然也能带进部分新鲜空气，但由于不能人为地控制进风，进风量难以符合要求，而且进风部位是随机的，往往带进大量灰尘、烟气（发动机废气），污染车内空气。

但若车内无新鲜空气补充，会使车内空气中二氧化碳含量增大、氧气含量下降；车内还会因抽烟、人体呼吸、食物及物品等使空气气味不好，影响乘员身体健康；为了防止汽车前窗结霜凝雾，也需要引入新风，需要有通风装置。

另外，通过天窗的玻璃可以自然采光，车室内明亮并可以营造浪漫的气氛，并给喜欢高档车的顾客带来了满足感。

因此，加装天窗既为汽车改善通风状况的有效方法。

1.2天窗定义天窗：是指安装于汽车顶部、主体材料为玻璃的车身部件，并且该部件有一部分能够由电机驱动并通过传动机构将天窗玻璃沿滑槽前后移动、倾斜启闭，且能按要求停留在任意位置。

天窗分为固定式天窗也叫全景式天窗和活动式天窗。

活动天窗又分为手动式玻璃天窗及电动式玻璃天窗。
