连续梁临时支座及支座施工技术交底

连续梁技术交底连续梁是现代建设中的一种常见桥梁类型，具有结构简单、施工周期短、运行可靠等优点。

随着城市建设的不断发展，越来越多的城市桥梁采用了连续梁结构。

为了确保施工质量，技术交底是十分必要的。

连续梁结构连续梁桥是指由多跨相连、构造形式具有连续性的梁式结构。

在连续梁结构中，每个跨度的两侧跨中点处都连接了支座，跨中点以上结构形成了整体的连续梁，跨中点以下结构为独立的梁或构件。

连续梁结构的主要构件包括梁段、节点、对接板、连接构件等。

其中梁段为连续梁的主要构件，梁段端部为受力较大的区域，通常采用箱式或I型钢截面。

连续梁技术交底内容连续梁技术交底主要包括连续梁结构设计及施工、材料选用、加工、安装等方面的内容。

连续梁结构设计在连续梁结构设计上，需要考虑桥梁跨度、形式、荷载等因素，具体包括：•连续梁梁段的截面设计：连续梁梁段的截面要满足强度、刚度、稳定性等要求。

•连续梁节点设计：节点是连续梁结构中的关键部位，需要考虑疲劳寿命。

•连续梁支座设计：支座是连续梁的承重部分，需要考虑支座的位置和数量。

连续梁施工在连续梁施工中，需要考虑的主要内容包括：•连续梁梁段的制作：连续梁梁段制作应满足规范要求，通过施工现场检验合格后方可使用。

•连续梁梁段的安装：安装连续梁梁段时应注意保持水平和垂直平稳，防止梁段变形。

•连续梁节点连接：节点的连接要确保连接面平整密实，避免连接处产生裂缝、松动等情况。

连续梁材料选用连续梁材料的选用对其安全运行至关重要。

具体包括：•钢材的品质和规格：采用合格的钢材，规格应满足要求。

•混凝土材料的质量和强度：混凝土应符合规范要求，强度符合设计要求。

•锚固材料的选用：使用具有合格证明的锚固材料，保证锚固质量。

连续梁加工连续梁加工主要包括：•钢材加工：钢材加工应保证尺寸精度和外形质量。

•焊接工艺：保证焊接接头的质量，避免缺陷产生。

•混凝土浇筑：浇筑混凝土时应注意均匀性和密实性。

连续梁技术交底实施在连续梁技术交底实施中，需要进行施工组织设计、工艺措施和安全措施等方面的制定和实施。

技术交底单单位：编号：主送单位接收单位签发日期工程项目田庄水库特大桥连续梁支座安装技术交底一、施工准备1.1 交付、验收及保管(1)、交付、验收的产品应具有生产厂家的出厂检验报告、合格证、附件清单及相关材质报告，并用塑料袋包装封口；(2)、支座存储的场地要求平整，应保持干燥通风，室温保持在支座使用的温度范围之内，支座应分类摆放整齐，下方用方木或木块垫放，避免阳光照射、雨雪浸湿，并保持清洁。

严禁与酸、碱、油类、有机溶剂等影响支座质量的物质相接触，距热源应在1米以外。

支座储存应不影响施工，且方便支座的运输和吊装，应支座与附件分开包装，所以注意保管好螺栓等附件。

(3)、运输和转运中不得碰撞、拆卸支座，起吊、落下应缓慢进行，确保支座临时连接不松动，安装前应保持支座原始装配和包装状态不变，并避免阳光直接暴晒、雨淋.二、安装细则2.1支座布置：田庄水库特大桥32+48+32m连续梁均为三跨，采用TLQZ-Ⅰ型球型支座，按双线连续梁安装原则布置支座，如下图所示：根据设计：1-TLQZ-Ⅰ-6000-DX 多向活动支座（纵向活动量± 100mm）2-TLQZ-Ⅰ-6000-ZX 纵向活动支座（活动量± 100mm）3-TLQZ-Ⅰ-20000-HX 横向活动支座（活动量± 10mm）4-TLQZ-Ⅰ-20000-GD 固定支座5-TLQZ-Ⅰ-20000-DX 多向活动支座（纵向活动量± 100mm）6-TLQZ-Ⅰ-20000-ZX 纵向活动支座（活动量± 100mm）支座安装参数表编号支座规格个数（个）设计竖向承载力部件尺寸（mm）墩顶预埋套筒A B C D H ΦA 埋深B1 TLQⅠ-6000-DX2 6000 860 640 770 46185 115 450 2 TLQⅠ-6000-ZX 2 6000 990 720 880 46185 125 5003 TLQⅠ-20000-HX 1 20000 1620 1140 14385260 170 5504 TLQⅠ-20000-GD 1 20000 1430 1128 12485260 170 5505 TLQⅠ-20000-DX 1 20000 1420 1140 12985260 135 5006 TLQⅠ-20000-ZX 1 20000 1560 1300 13785260 170 5502.2安装前的准备第- 1 -页共 7 页（1）、支座安装前，工地检查支座连接状态是否正常，但不得任意松动上、下支座螺栓；栓帽应安装齐全，并涂上黄油。

技术交底记录（二级）
（1)桁架挂篮部件组成分类
76+126+76m连续梁挂篮主要由主桁系统、走行锚固系统、导向系统、底篮系统、前上横梁、吊挂系统。

平台防护系统、辅助部件等组成.
(2)主要材料
挂篮的前上横梁有2H600×200普通热轧H型钢组焊接而成,底篮前、后横梁采用H390×300普通热轧H型钢，腹板下纵横梁采用H400×200普通热轧H型钢,底板下纵梁采用H400×200普通热轧H型钢，内导梁采用双拼［32a槽钢加工，吊带除后锚采用精轧螺纹钢外其余均采用钢吊带。

（3)模板系统
模板结构包括外模、内模、堵头模板等，
挂篮外模由钢模厂进行加工,外模采用定型钢模，与内模模板用对拉螺杆连接；外侧模面板采用6mm钢板,横肋采用8mm钢板,竖向背架采用2［10槽钢组焊接桁架，横肋间距340mm，竖肋间距365mm，竖向背架间距850mm.
挂篮内模侧模采用3015建筑钢模拼装，[10槽钢为竖向背肋（间距1m），横向背肋为双拼［10槽钢（间距1m）;内模顶侧板采用[5槽钢纵向骨架，4 mm钢板为面板组成，采用[10槽钢加工的骨架(具体见下图），间距1m，单侧由5片骨架组成，采用4根Φ25的钢筋连成整体。

模板顶部留有灌注孔，可用于吊装内模和灌注梁底混凝土；底部采用井字形工字钢梁，并配有压板和挡板封底。

堵头模板因有钢筋和预应力管道伸出，其位置要求准确，采用钢模板，根据钢筋布置分块拼装,随后和内外模连接成整体。

图1 2—18#节段内模布置图。

技术交底内容：1.技术交底范围本技术交底适用于连盐铁路LYZQ-V标跨S329特大桥（40+64+40）m连续梁临时支座及支座施工。

2.设计情况跨S329特大桥连续梁起讫里程DK201+825.475—DK201+970.875（117#—120＃墩），117#、120＃墩为边墩，118#、119＃墩为主墩，每个墩顶都需要安装支座，其中主墩还需要安装临时支座。

3.开始施工的条件及施工准备工作（1）由项目部测量人员根据图纸在支承垫石上放出支座安装中心线.（2)118＃、119#主墩，117＃、120#边墩周围场地需填平、夯实，表面用铲车平整，作为临时工作场地，现场能摆放25t吊车一台,平板拖车一辆。

（3）118＃、119＃主墩支座，117＃、120＃边墩支座采用平板拖车水平运输至现场,现场采用25t吊车起吊，并安放在支承垫石上。

（4）支座安装前，项目部技术人员和负责安装支座的作业人员要检查支座各部件是否与图纸设计一致，连接状态是否正常,但不得任意松动上、下支座螺栓，栓帽应安装齐全，并涂上黄油。

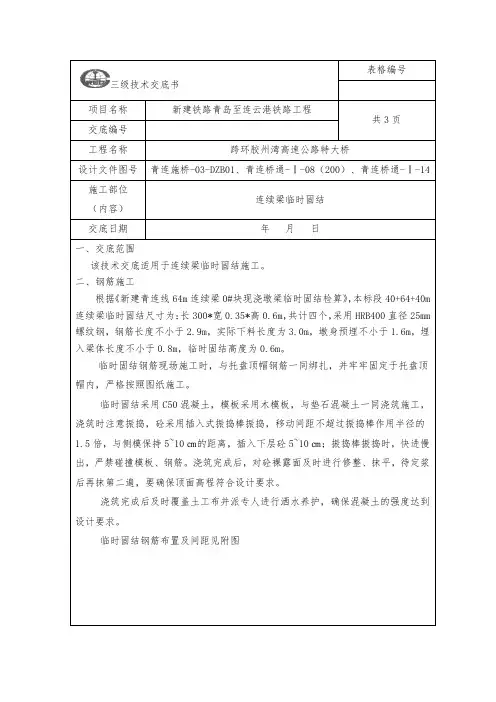

4.施工工艺4.1.临时支座施工工艺在连续梁施工过程中,临时固结支座采取在118＃、119#墩顶墩中心线侧1.0m处设置50*470*80cm的矩形临时支墩，采用C50混凝土。

其中，单个临时支座顺桥向中心线120cm范围内布置18根PSB830φ32精轧螺纹钢（双排布置），间距30cm，埋入墩内150-200cm；120cm外预埋40根HRB400Φ32螺纹钢。

临时支座顶底面各设一薄层隔离层，隔离层用两层油毡制作，以便在合拢后清除临时支座.临时支座布置示意图：4.2.永久支座施工工艺该连续梁边墩采用TJQZ—LZ-6000-ZX/DX-0。

1g球型支座，主墩采用TJQZ-LZ-25000-GD/ZX/HX/DX-0.1g球型支座。

①支座安装前对垫石进行仔细标高检查，垫石顶面四角高差不得大于2mm。

②本系列支座采用地脚螺栓+底柱的连接方式，在墩台顶面支承垫石部位需预留孔.③支座安装工艺:球型支座在工厂组装时，应仔细调平，对中上、下座板，用连接螺栓将支座连接成整体。

专业的论文在线写作平台
连续梁支座技术交底
交底内容：支座施工一、编制依据1、《高速铁路桥涵工程施工技术指南》铁建设[2010]241号2、《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）3、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-2005）4、时速350公里客运专线铁路无碴轨道（40+64+40）m预应力连续梁（通桥（2008）2368A-III）5、《铁路常用跨度连续梁TJGZ-LX支座安装图》（长昆施桥参28-Ⅱ）及（长昆施桥参28-Ⅱ）6、《铁路简支梁桥TJQZ球型支座安装图》（二设桥参（土一）（2010）8362）7、张官屯大桥施工图8、局指2013.4.15支座变更通知9、作业指导书、类似工程施工经验二、施工准备1、支座交付、验收及保管（1）交付、验收的产品应具有生产厂家的出厂检验报告、合格证、附件清单及相关材质报告，并用塑料袋包装封口；（2）支座存储的场地要求平整，应保持干燥通风，室温保持在支座使用的温度范围之内，支座应分类摆放整齐，下方用方木或木块垫放，避免阳光照射、雨雪浸湿，并保持清洁。

严禁与酸、碱、油类、有机溶剂等影响支座质量的物质相接触，距热源应在1米以外。

支座储存应不影响施工，且方便支座的运输和吊装，应支座与附件分开包装，所以注意保管好螺栓等附件；（3）运输和转运中不得碰撞、拆卸支座，起吊、落下应缓慢进行，确保支座临时连接不松动，安装前应保持支座原始装配和包装状态不变，并避免阳光直接暴晒、雨淋。

三、施工工艺1、支座布置：张官屯大桥连续梁5#、8#墩连续梁采用支座类型为TJGZ-LX-Q7000-ZX-±100-0.1g；6#墩采用支座类型为TJGZ-LX-Q25000-GD-0.1g；。

最新整理连续梁支座技术交底交底内容：支座施工一、编制依据1、《高速铁路桥涵工程施工技术指南》铁建设[20xx]241号2、《高速铁路桥涵工程施工质量验收标准》（TB10752-20xx）3、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-20xx）4、时速350公里客运专线铁路无碴轨道（40+64+40）m预应力连续梁（通桥（20xx）2368A-III）5、《铁路常用跨度连续梁TJGZ-LX支座安装图》（长昆施桥参28-Ⅱ）及（长昆（20xx）施桥参28-Ⅱ）6、《铁路简支梁桥TJQZ球型支座安装图》（二设桥参（土一）8362）7、张官屯大桥施工图8、局指20xx.4.15支座变更通知9、作业指导书、类似工程施工经验二、施工准备1、支座交付、验收及保管（1）交付、验收的产品应具有生产厂家的出厂检验报告、合格证、附件清单及相关材质报告，并用塑料袋包装封口；（2）支座存储的场地要求平整，应保持干燥通风，室温保持在支座使用的温度范围之内，支座应分类摆放整齐，下方用方木或木块垫放，避免阳光照射、雨雪浸湿，并保持清洁。

严禁与酸、碱、油类、有机溶剂等影响支座质量的物质相接触，距热源应在1米以外。

支座储存应不影响施工，且方便支座的运输和吊装，应支座与附件分开包装，所以注意保管好螺栓等附件；（3）运输和转运中不得碰撞、拆卸支座，起吊、落下应缓慢进行，确保支座临时连接不松动，安装前应保持支座原始装配和包装状态不变，并避免阳光直接暴晒、雨淋。

三、施工工艺1、支座布置：张官屯大桥连续梁5#、8#墩连续梁采用支座类型为TJGZ-LX-Q7000-ZX-±100-0.1g；6#墩采用支座类型为TJGZ-LX-Q25000-GD-0.1g；7#墩采用支座类型为TJGZ-LX-Q25000-ZX-±100-0.1g球型支座，支座布置详见铁路常用跨度连续梁TJGZ-LX支座安装图》（长昆施桥参28-Ⅱ）及（长昆施桥（20xx）（二设桥参（土一）参28-Ⅱ补充）及《铁路简支梁桥TJQZ球型支座安装图》8362）。

常山江特大桥跨320国道设计接受一联32m+48m+32m连续箱梁，接受满堂支架现浇施工，中孔设置门洞支架，以保证车辆通行。

满堂支架法施工连续梁，施工前，应设计支架布置，依据支架布置对支架基础进行加固处理，机械碾压，浇注混凝土基础，搭设支架，支架顶面搭设平台。

施工平台施工完成后，对支架进行预压，预压荷载为结构重及施工荷载的1.2倍。

并待非弹性变形消退后，方能进行箱梁混凝土的浇筑。

严格限制混凝土的入模温度在10～30℃，灌注时模板温度限制在5～35℃。

为防止梁体产生早期裂纹，在混凝土强度达到设计强度的50％～60％时拆除内模，外模只拆不移的状况下进行带模预张拉。

两侧腹板对称张拉，四顶同步进行。

在压浆材料中掺入高性能无收缩防腐灌浆剂，并接受真空帮助压浆工艺，选用连续式压浆泵，在出浆口设置三通以检验进浆口和出浆口浆体浓度是否一样。

具体工艺流程见“支架法现浇连续箱梁施工工艺框图”，说明如下：一、结构介绍新建衢常铁路常山江特大桥跨越320国道和常山江，跨越320国道是以一联32+48+32m的弯连续箱梁,和国道斜交,角度为34度。

该联弯连续箱梁全长113米（含两侧梁端至边支座中心各0.5米），位于曲线半径为2500m，纵坡为+5.5‰，设计时速160km/h的单线一级铁路途上。

道碴桥面，道碴槽宽度为4.2m，两侧人行道宽各1.4米，轨底到梁顶0.6米。

箱梁接受C50混凝土，挡碴槽接受C30混凝土，管道压浆接受M50水泥浆，封端接受C50微膨胀混凝土；钢绞线接受低松弛高强预应力钢绞线，预应力管道接受金属水纹管成孔，锚具接受OVM系列锚具。

全联梁等高为3.4米，箱梁横截面为单箱单室直腹板，顶宽7.0m，底宽4.0m，箱梁顶板厚0.32m，中支点和端支点处局部加厚至0.6m，腹板厚0.36m～0.80m，底板厚0.3m～0.6m，箱梁悬臂板端部厚0.2m，根部厚0.6米，全梁共设4道横隔板，其中在中支点处设置厚1.2m的横隔板，梁端支座处设置厚1.1m的端横隔板。
