焊接结构参考答案

钢结构练习二焊缝连接一、选择题（××不做要求）1．焊缝连接计算方法分为两类，它们是（C ）。

A）手工焊缝和自动焊缝B）仰焊缝和俯焊缝C）对接焊缝和角焊缝D）连续焊缝和断续焊缝2．钢结构连接中所使用的焊条应与被连接构件的强度相匹配，通常在被连接构件选用Q345时，焊条选用（B ）。

A）E55 B）E50 C）E43 D）前三种均可3．产生焊接残余应力的主要因素之一是（ C ）。

A）钢材的塑性太低B）钢材的弹性模量太高C）焊接时热量分布不均D）焊缝的厚度太小××4．不需要验算对接焊缝强度的条件是斜焊缝的轴线和外力N之间的夹角θ满足（B ）。

A）tanθ≤1.5 B）tanθ>1.5 C）θ≥70° D）θ<70°5．角钢和钢板间侧焊搭接连接，当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时，（C ）。

A）角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等B）角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝C）角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝D）由于角钢肢背和肢尖的侧焊缝受力不相等，因而连接受有弯矩的作用6．在动荷载作用下，侧焊缝的计算长度不宜大于（B ）。

A）60h f B）40 h f C）80 h f D）120 h f7．直角角焊缝的有效厚度h e＝（ A ）。

A）0.7 h f B）h f C）1.2 h f D）1.5 h f8．等肢角钢与钢板相连接时，肢背焊缝的内力分配系数为（ A ）。

A）0.7 B）0.75 C）0.65 D）0.359．图示的角焊缝在P的作用下，最危险点是（ B ）。

A）a、b点B）b、d点C）c、d点D）a、c点××10．对于直接承受动力荷载的结构，计算正面直角焊缝时（ C ）。

A）要考虑正面角焊缝强度的提高B）要考虑焊缝刚度影响C）与侧面角焊缝的计算式相同D）取βf＝1.2211．斜角焊缝主要用于（ C ）。

第二章铸造一、思考题1. 什么叫铸造?为什么铸造在机械生产中得到广泛应用?(1)可生产形状复杂的零件2)适应性好3)成本低4)节省金属及切削加工工作量2. 铸件机械性能为何较锻件低?组织粗大，内部常存在缩孔、缩松、气孔、偏析等缺陷3. 铸造工艺图包括哪些内容?浇注位置、分型面、加工余量、拔模斜度、、不铸的孔、槽、型芯的结构个数、芯头结构、尺寸、浇冒口等4. 典型的浇注系统由哪几部分组成?(•外浇口、直浇口、横浇口、内浇口、出气孔)冒口的作用是什么?(补缩)5. 何谓合金的流动性，（熔融金属本身的流动能力。

）影响的因素有哪些?（.合金种类、化学成分、浇注温度）合金流动性不足时，铸件容易产生哪些缺陷?（冷隔、浇不足）6. 何谓合金的收缩?（熔融金属在铸型中凝固和冷却过程中，其体积和尺寸减少的现象）影响收缩的因素有哪些?（1）化学成分2）浇注温度3）铸件结构4）铸型条件7. 何谓铸造内应力，其分布规律如何?（厚臂处承受拉应力，薄臂处承受压应力）8. 根据组织特征划分，常用的铸铁有几种?（白口铁，灰铁，球铁，可铁）各自性能特点如何?9. 为什么说铸铁是脆性材料?（延伸率<o,5%）可锻铸铁可以锻造吗?(不)10. 铸钢的铸造性能如何?（1.钢水流动性差2.收缩大、应力裂纹缩松缩孔倾向大3.熔点高）什么场合宜使用铸钢?（受力大且形状复杂的零件）11. 生产铸铁件，（冲天炉）铸钢件（电弧炉感应电炉）和有色金属铸件（坩埚炉）所用的熔炉有哪些?12. 名词解释浇注位置：浇注时，铸件在铸型中所处的位置分型面：分开的铸型的接触面二、判断题(正确的打√，错误的打×)1. 当过热度相同时，亚共晶铸铁的流动性随含碳量的增多而提高。

(√)2 选择浇注位置时，应使零件的重要工作面朝上。

( ×)3. 熔模铸造不需分型面。

(√)4. 铸钢常用熔炉为电弧炉及感应电炉。

(√)5. 可锻铸铁可以进行锻造。

(×)6. 为了获得铸件内腔，不论砂型铸造、金属型铸造、离心铸造均需使用型芯。

钢结构设计原理习题及参考答案1单项选择题1.焊接组合梁截面高度h是根据多方面因素确定的，下面哪一项不属于主要影响因素？（）A、最大高度B、最小高度C、等强高度D、经济高度答案：C2.焊接的优点不包括（）。

A、直接连接方便简单B、节省材料C、结构刚度大，提高焊接质量D、最大化体现钢材料性能答案：D3.轴心压杆计算时满足（）的要求。

A、强度，刚度B、强度，刚度，整体稳定C、强度，整体稳定，局部稳定D、强度，整体稳定，局部稳定，刚度答案：D4.对关于钢结构的特点叙述错误的是（）。

A、建筑钢材的塑形和韧性好B、钢材的耐腐蚀性很差C、钢材具有良好的耐热性和防火性D、钢结构更适合于高层建筑和大跨结构答案：C5.轴心受压构件整体稳定的计算公式的物理意义是（）。

A、截面平均应力不超过钢材强度设计值B、截面最大应力不超过钢材强度设计值C、截面平均应力不超过构件欧拉临界应力设计值D、构件轴力设计值不超过构件稳定极限承载力设计值答案：D6.对有孔眼等削弱的轴心拉杆承载力，《钢结构设计规范》采用的准则为净截面（）。

A、最大应力达到钢材屈服点B、平均应力达到钢材屈服点C、最大应力达到钢材抗拉强度D、平均应力达到钢材抗拉强度答案：B7.下面哪一项不属于钢材的机械性能指标？（）A、屈服点B、抗拉强度C、伸长率D、线胀系数答案：D与Q345两种不同强度的钢材进行手工焊接时，焊条应采用（）。

型型型型答案：C9.梁受固定集中荷载作用，当局部承压强度不能满足要求时，采用（）是比较合理的措施。

A、加厚翼缘B、在集中荷载作用处设置支承加劲肋C、增加横向加劲肋的数量D、加厚腹板答案：B10.最大弯矩和其他条件均相同的简支梁，当（）时整体稳定最差。

A、均匀弯矩作用B、满跨均布荷载作用C、跨中集中荷载作用D、满跨均布荷载与跨中集中荷载共同作用答案：A11.不考虑腹板屈曲后强度，为保证主梁腹板的局部稳定，（）。

A、需配置横向加劲肋和纵向加劲肋B、不需要配置加劲肋C、需设置横向加劲肋D、需配置纵向加劲肋答案：C12.轴压柱在两个主轴方向等稳定的条件是（）。

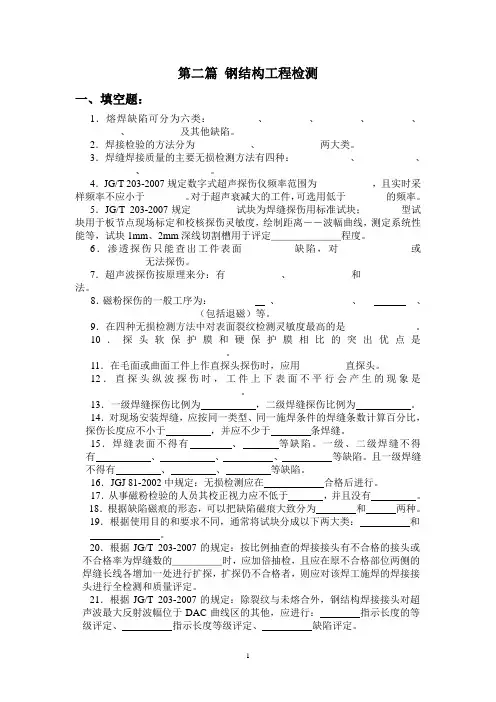

第二篇钢结构工程检测一、填空题：1．熔焊缺陷可分为六类：_________、________、________、________、_________、__________及其他缺陷。

2．焊接检验的方法分为___________、____________两大类。

3．焊缝焊接质量的主要无损检测方法有四种：___________、___________、____________、_____________。

4．JG/T 203-2007规定数字式超声探伤仪频率范围为___________，且实时采样频率不应小于________。

对于超声衰减大的工件，可选用低于________的频率。

5．JG/T 203-2007规定_________试块为焊缝探伤用标准试块；_______型试块用于板节点现场标定和校核探伤灵敏度，绘制距离－－波幅曲线，测定系统性能等，试块1mm、2mm深线切割槽用于评定＿＿＿＿＿＿＿程度。

6．渗透探伤只能查出工件表面__________缺陷，对______________或______________无法探伤。

7．超声波探伤按原理来分：有___________、____________和____________法。

8．磁粉探伤的一般工序为：_________ _、_______________、____ _ __、______________________（包括退磁）等。

9．在四种无损检测方法中对表面裂纹检测灵敏度最高的是______________。

10．探头软保护膜和硬保护膜相比的突出优点是____________________________。

11．在毛面或曲面工件上作直探头探伤时，应用_________直探头。

12．直探头纵波探伤时，工件上下表面不平行会产生的现象是_______________________________。

13．一级焊缝探伤比例为，二级焊缝探伤比例为。

电焊工理论知识培训题库及答案(最全版)一.选择题1.Q235钢的235为(C)Λ^O b235N∕mm2B、。

s235kg∕ιmπ2C^。

s235N∕mm22.我集团公司具备(A)压力容器设计制造许可证A、I、∏、HI类B、I、∏类C、I类3.E4303(J422)焊条是(B)类型焊条A、钛型B、钛钙型C、铸铁型D、低氢型4.E5015(J507)焊条是(D)类型焊条A、钛型B、钛钙型C、锦铁型D、低氢型5.E5016(J506)焊条的烘干温度是(B),保温2小时后使用A、150—200o CB、300-350o CC、350〜400°C6.型钢的合理下料方法为（C）A、冲切B、瓦切C、锯切7.“HJ431”时（A）焊剂A、∣⅛硅∣⅛由孟B、中硅高锦C、高硅低锦8.C02气体保护焊用（B）焊丝A、H08MnAB、E R49-ER50-6C、H08Λ9.强度等级不同的普通低合金异种钢进行焊接时，应根据其中焊接性（B）的材料选用预热温度。

A、较好B、较差C、两者均可10.多层焊焊接金属的机械性能比单层焊（B）A、差B、好C、相同11.焊接变形基本都是由于(C)引起的。

A、弯曲变形B、扭曲变形C、焊缝的纵向收缩和横向收缩12.可做为评定钢材焊接性的一个考核指标的是(B)oA、含碳量B、碳当量C、含锦量D、含铭量13.平焊缝、立焊缝、横焊缝、仰焊缝四种形式是按焊缝的(B)分类的。

A、结构形式B、空间位置C、焊缝的断续状况D、连接状况14.厚板埋弧焊经常采用窄间隙焊接方法，窄间隙焊坡口角度一般是(C)0A、小于5°B、小于IO0C^小于3°D、小于8°15.在防止结构件焊接变形方法中，刚性固定法仅适用于(A)的材料。

A、低碳钢B、中碳钢C、合金钢D、高碳钢16.圆钢、管材弯曲件展开时，是按(C)计算的。

A、外径B、内径C、中心线17.下列钢号中，焊接性最差的是(D)oA、Q235B、Q345C、15MnVD、MMnMONi18.压力容器组焊不应采用(C)oA、对接B、角接C、十字形D、T型19.焊缝余高过高，主要影响(C)0A、增强焊缝截面降低接头应力B、外表成型不美观C、引起应力集中导致接头安全性能下降D、增大焊接成本20.不同厚度钢板对接时，要求对厚板进行削薄的目的是(B)0A、便于焊接B、降低应力集中C、减小焊接变形D、防止夹渣21.交流三相异步电动机Z=24,m=32,P=4,则每极每相的槽数为()。

一、填空题1．将加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程，称为（）。

装配2．焊接生产中常用热处理法来消除焊接残余应力，常用的热处理方法有（）和局部热处理。

整体热处理3．板厚小于6mm的薄板焊接时，易发生（）变形。

波浪变形4．焊接应力按产生的原因分为热应力、相变应力和（）。

塑变应力5．焊接结构装配的三个基本条件是（）、夹紧和测量。

定位6．焊接接头的基本形式有四种：（）、（）、T形接头和角接接头等。

对接接头；搭接接头7．焊接变形有五种基本形式有（）、（）、弯曲变形、波浪变形和扭曲变形。

收缩变形；角变形8．焊接接头的两个基本属性是（）和（）。

不均匀性；应力集中10．焊接时加热那些阻碍焊接区自由伸缩的部位（称）使之与焊接区同时膨胀和同时收缩，起到减小焊接残余应力的作用，此法称为（）。

加热减应区法11．焊接结构生产中常见的测量项目有（）、平行度测量、垂直度测量、同轴度测量和角度测量。

线性尺寸的测量12．钢材除锈有时用化学除锈法，化学除锈法一般分为（）和碱洗法。

酸洗法13．矫正焊接变形的方法有手工矫正法、机械矫正法和（）。

火焰加热矫正14．焊接结构的疲劳强度，在很大程度上决定于构件中的（）情况。

应力集中15．刚性固定法、反变形法主要用来预防焊接梁焊后产生的（）变形和（）变形。

弯曲；角16.调节焊接应力的主要措施有（）措施、（）措施、焊后（）措施。

设计、工艺、热处理17．对接接头静载强度计算时，不考虑焊缝（）。

余高18．根据应力作用方向，焊接应力可分为（）向应力和（）向应力。

纵；横19．影响弯曲变形的主要因素是压缩塑性变形区的（）、焊缝（）、焊件（）。

宽度；位置；刚性20.角变形与焊接（），接头（），坡口（）等因素有关。

参数；形式；角度21.火焰加热矫正法常用的加热方式有（）加热、（）加热、和（）加热三种形式。

点状；线状；三角形22．反变形法主要用来消除焊件的（）变形和（）变形。

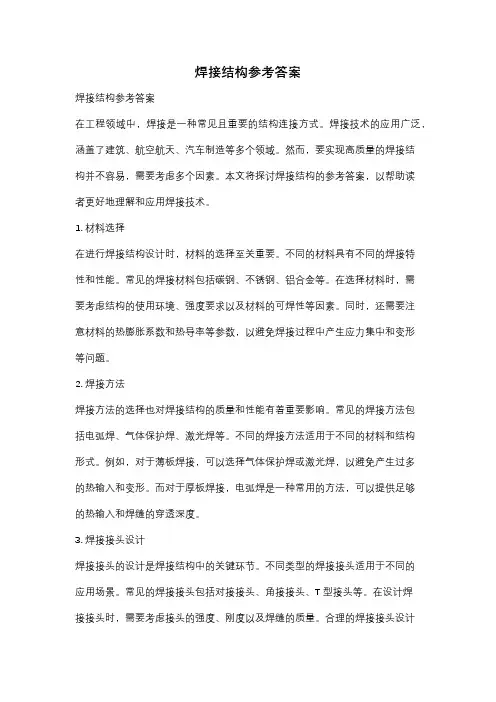

焊接结构参考答案焊接结构参考答案在工程领域中，焊接是一种常见且重要的结构连接方式。

焊接技术的应用广泛，涵盖了建筑、航空航天、汽车制造等多个领域。

然而，要实现高质量的焊接结构并不容易，需要考虑多个因素。

本文将探讨焊接结构的参考答案，以帮助读者更好地理解和应用焊接技术。

1. 材料选择在进行焊接结构设计时，材料的选择至关重要。

不同的材料具有不同的焊接特性和性能。

常见的焊接材料包括碳钢、不锈钢、铝合金等。

在选择材料时，需要考虑结构的使用环境、强度要求以及材料的可焊性等因素。

同时，还需要注意材料的热膨胀系数和热导率等参数，以避免焊接过程中产生应力集中和变形等问题。

2. 焊接方法焊接方法的选择也对焊接结构的质量和性能有着重要影响。

常见的焊接方法包括电弧焊、气体保护焊、激光焊等。

不同的焊接方法适用于不同的材料和结构形式。

例如，对于薄板焊接，可以选择气体保护焊或激光焊，以避免产生过多的热输入和变形。

而对于厚板焊接，电弧焊是一种常用的方法，可以提供足够的热输入和焊缝的穿透深度。

3. 焊接接头设计焊接接头的设计是焊接结构中的关键环节。

不同类型的焊接接头适用于不同的应用场景。

常见的焊接接头包括对接接头、角接接头、T型接头等。

在设计焊接接头时，需要考虑接头的强度、刚度以及焊缝的质量。

合理的焊接接头设计可以提高焊接结构的承载能力和抗震性能。

4. 焊接工艺控制焊接工艺控制是保证焊接结构质量的关键。

焊接过程中的参数控制和操作技术对焊接质量有着直接影响。

例如，焊接电流、电压、焊接速度等参数的选择需要根据焊接材料和结构要求进行合理调整。

此外，焊接过程中的预热、焊接顺序和后续热处理等也需要进行合理控制，以避免焊接缺陷和应力集中的产生。

5. 焊接质量检测焊接质量检测是确保焊接结构质量的重要手段。

常见的焊接质量检测方法包括目视检测、超声波检测、X射线检测等。

通过对焊缝的质量进行检测，可以及时发现和修复焊接缺陷，确保焊接结构的安全可靠性。

共答题：1.钢结构焊接验收时，二级焊缝不得有（）等质量缺陷。

A．夹渣B．咬边C．气孔D．未焊满E．裂纹【答案】ACE 本题考核的是二级焊缝的缺陷。

2.根据《钢结构工程施工质量验收规范》的规定，焊缝感观应达到（）。

A．外形均匀、成型较好B．焊缝应牢固、可靠C．焊道与焊道之间过渡较平滑D．焊道与基本金属间过渡较平滑E．焊渣和飞溅物基本清净干净[ACDE]3、栓钉焊除外，下列关于焊接工艺评定替代原则说法正确的是（）A 不同焊接方法组合焊接，可用相应板厚的单种焊接方法评定结果替代。

B 不同焊接方法的评定结果不得互相替代。

C 同种牌号的钢材中，质量等级高的钢材可以替代质量等级低的。

D 同种牌号的钢材中，质量等级低的钢材可以替代质量等级高的。

【ABC】4、当栓钉材质不变时，栓钉焊接被焊钢材焊接工艺评定可相互替代说法正确的是（）A、ⅢⅣ类钢材的栓钉焊接工艺评定试验可替代ⅠⅡ类钢材。

B、Ⅱ类钢材的栓钉焊接工艺评定试验可互相替代。

C、ⅢⅣ类钢材的栓钉焊接工艺评定试验不可互相替代。

D、ⅠⅡ类钢材的栓钉焊接工艺评定试验可替代ⅢⅣ类钢材。

【ABC】5、需要上报相关单位审查备案的焊接工艺评定文件有哪些（）A 焊接工艺评定报告B 焊接工艺评定指导书C 焊接工艺评定记录表D 焊接工艺评定检验结果及检验报告【ABCD】6.紧固件连接是钢结构连接的主要型式，特别是高强度螺栓连接，更是钢结构连接最重要的型式之一，因此，应对紧固件进行全数检验，监察内容为（）。

A，合同B，质量合同证明文件C，中文标志D，检验报告E，数量【BCD】7.应全数检查焊接材料的（),并应合法，有效，且内容符合现行国家产品标准和设计要求。

A，合同B，质量合同证明文件C，中文标志D，检验报告E，数量【BCD】8.承受动载需经疲劳验算时，严禁使用（）。

A，塞焊接头B，槽焊接头C，电渣焊接头D，气电立焊接头 E 对接接头【ABCD】9.焊接接头坡口的加工或缺陷的清除可采用（）方法。

一、填空题1、焊接结构是以金属材料轧制的板材和型材作基本元件，采用焊接加工方法，按照一定的结构组成的，并能承受载荷的（金属）结构。

P12、焊接结构的分类：按钢材类型可分为板结构和格架结构；按综合因素分类可分为容器和管道结构、房屋建筑结构、桥梁结构、船舶与海洋结构、塔桅结构和机器结构。

P2-43、管材对接的焊接位置可分为：平焊位置、横焊位置和多位置；板材对接的焊接位置可分为：平焊位置、横焊位置和立焊位置；板材角接的焊接位置可分为：平焊位置、横焊位置和立焊位置。

P155、凡是用文字、图形和表格等形式，对某个焊件科学地规定其工艺过程方案和规范及采用相应工艺装备的技术文件，称之为焊接生产工艺规程。

它是生产中的技术指导性文件，是技术准备和生产管理及制定生产进度计划的依据。

P216、焊接结构制造工艺过程的主要工序有：划线（放样或号料）、切断、成形、边缘加工、制孔、装配、焊接、检验、涂漆等。

P227、焊接结构的生产通常由四部分组成，分别是：1 生产前的准备、2 金属加工或零、部件的制作、3 装配焊接、4 成品加工、检查验收和包装出厂。

P278、在焊接结构制造的零件加工过程中，根据对工件所产生的作用和加工结果，钢材的基本加工方法可分为：变形加工和分离加工。

P389、在焊接结构制造的零件加工过程中，钢材经过划线和号料后，就转入下料工序，其中，主要的完成方式主要有：机械切割和热切割。

P6210、在进行焊接结构生产的装配过程中，必须具备以下三个基本条件：定位、夹紧、以及测量。

11、在焊接结构生产中，选择合理的装配一焊接顺序很关键，目前，装配一焊接顺序基本有三种类型：整装整焊、分部件装配、和随装随焊。

P14412、在焊接结构生产的转配过程中，根据不同产品、不同生产类型，有不同的装配工艺方法，主要有：互换法、选配法、和修配法。

P14413、焊接变位机械是改变焊件、焊机或焊工的空间位置来完成机械化、自动化焊接的各种机械装备。

注：蓝色为自己理解答案，朋友们自己完善，红色为我认为必考题，大家要记住哦！第一章1、焊接构造的有点？——1〕焊接构造强度高；2〕焊接构造设计机敏性大；3〕焊接接头密封性好；4〕焊前预备工作简洁；5〕易于构造的变更和改型；6〕焊接构造的成品率高。

2、焊接构造的缺点？——1〕存在较大的焊接应力和变形；2〕对应力集中敏感；3〕焊接接头的性能不均匀。

其次章1、焊接温度场——指在焊接过程中，某一时刻全部空间各点温度的总计或分布。

2、焊接热循环——在焊接过程中，工件上的温度随着瞬时热源或移动热源的作用而发生变化，温度随时间由低而高，到达最大值后，又由高而低的变化称为焊接热循环。

第三章1、温度应力——在没有外力的状况下，由于不均匀温度造成的内应力叫做温度应力。

剩余应力——当不均匀温度恢复到原始的均匀状态后残存在物体中的内应力。

自由变形〔量、率〕——当金属物体的温度发生变化或发生相变没有受到外界的任何阻碍而自由进展，它的外形和尺寸的变形就称为自由变形。

自由变形的大小称之为自由变形量。

单位长度上的自由变形量称之为自由变形率。

外观变形〔量、率〕——当物体的变形受到阻碍而不能完全自由变形时，所表现出来的局部变形称为外观变形或可见变形。

外观变形的大小称为外观变形量。

单位长度上的外观变形量称为外观变形率。

内部变形〔量、率〕——当物体的变形受到阻碍而不能完全自由变形时，未表现出来的局部变形称为内部变形或可见变形。

内部变形的大小称为内部变形量。

单位长度上的内部变形量称为内部变形率。

2、长板条中心加热，边缘加热时温度应力，剩余应力的分布状况？——1〕长板条中心加热：由于中心温度高两端温度低，所以中心产生膨胀受到两端的阻碍而承受压应力，两端受拉应力。

当加热温度较高时，将使中心部位产生较大的压缩塑性变形。

此时停顿加热使板条恢复到初始温度，并允许板条自由收缩，则最终板条长度缩短并且受到两侧的拉力，因此在板条中心形成参与拉应力，而两侧形成剩余压应力。

第3章 连接1、试计算题1图所示角焊缝连接的焊脚尺寸。

已知：连接承受静力荷载设计值300P kN =，240N kN =，钢材为Q235BF ，焊条为E43型，2160w f f N mm =，设计算焊缝长度为实际焊缝长度减去10mm 。

2、计算如2题图所示角焊缝连接能承受的最大静力设计荷载P 。

已知：钢材为Q235BF ，焊条为E43型，2/160mm N f wf =，考虑到起灭弧缺陷，每条角焊缝计算长度取为mm 290。

2 解：120P 53M ,P 53V ,P 54N ⨯===p 33.029067.0210p 54A N 3e N =⨯⨯⨯⨯==σ p 25.029067.0210p 53A N 3e N =⨯⨯⨯⨯==τ p 61.029067.061210120p 53W M 23f M=⨯⨯⨯⨯⨯⨯==σ题2图题1图12w f 222V 2M N mm /N 160f )P 25.0()22.1P 61.0P 33.0()()22.1(=≤++=τ+σ+σ kN 5.197P ≤3、图示角焊缝连接，承受外力kN N 500=的静载，mm h f 8=，2160mm N f w f =，没有采用引弧板，验算该连接的承载力。

3 解：400,300x y N kN N kN ==2365.90)82410(87.0210400mm N l h N w e x f =⨯-⨯⨯⨯⨯==∑σ2398.67)82410(87.0210300mm N l h N we yf =⨯-⨯⨯⨯⨯==∑τwf ff f f mm N ≤=+=+222227.10098.67)22.165.90()(τβσ4、计算图示角焊缝连接中的f h 。

已知承受动荷载，钢材为Q235-BF ，焊条为E43型，2160mm N f w f =，偏离焊缝形心的两个力kN F 1801=，kN F 2402=，图中尺寸单位：mm ，有引弧板。
