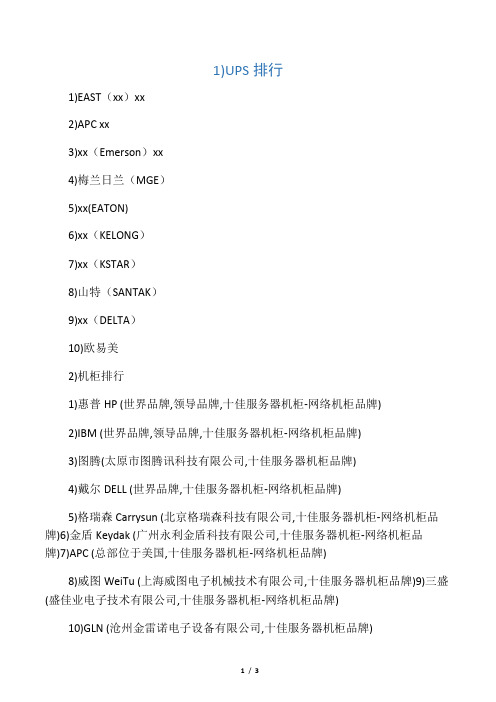

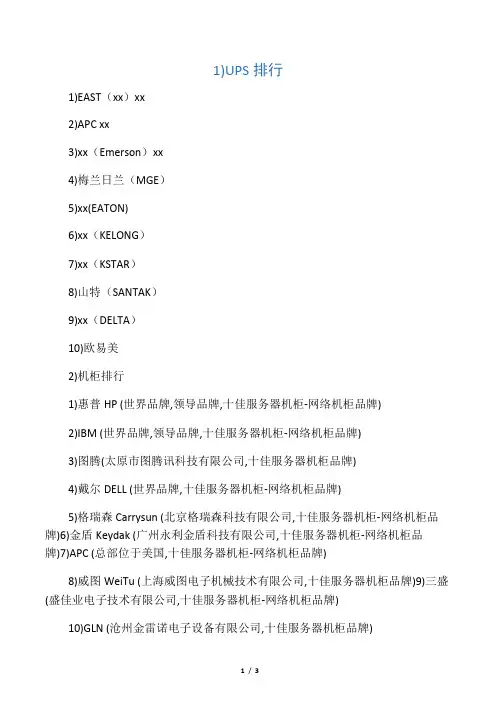

1)UPS排行1)EAST（xx）xx2)APC xx3)xx（Emerson）xx4)梅兰日兰（MGE）5)xx(EATON)6)xx（KELONG）7)xx（KSTAR）8)山特（SANTAK）9)xx（DELTA）10)欧易美2)机柜排行1)惠普HP (世界品牌,领导品牌,十佳服务器机柜-网络机柜品牌)2)IBM (世界品牌,领导品牌,十佳服务器机柜-网络机柜品牌)3)图腾(太原市图腾讯科技有限公司,十佳服务器机柜品牌)4)戴尔DELL (世界品牌,十佳服务器机柜-网络机柜品牌)5)格瑞森Carrysun (北京格瑞森科技有限公司,十佳服务器机柜-网络机柜品牌)6)金盾Keydak (广州永利金盾科技有限公司,十佳服务器机柜-网络机柜品牌)7)APC (总部位于美国,十佳服务器机柜-网络机柜品牌)8)威图WeiTu (上海威图电子机械技术有限公司,十佳服务器机柜品牌)9)三盛(盛佳业电子技术有限公司,十佳服务器机柜-网络机柜品牌)10)GLN (沧州金雷诺电子设备有限公司,十佳服务器机柜品牌)3)蓄电池1)xxxx2)大力神3)xx松下4)xxxx5)山特6)xxGNB7)爱默克8)xxxx9)xx10)OTP欧托匹4）精密空调1)力博特（xx）2)xx图斯3)佳力图（xx）4)海xx（隶属于xx）5)约顿（xx）6)xx（xx）7)xx（xx）8)海瑞xx（xx）9)优力（xx）10)xx赛尔（xx）5）静电地板1)xx2)华集3)向利4)安创5)汇利6)科华7)顺腾8)华士达以上排名基本不分先后顺序。
精密空调设计方案参考目录一、前言 (2)1.1 编写目的 (2)1.2 技术背景 (3)二、精密空调系统概述 (4)2.1 精密空调定义 (5)2.2 精密空调系统组成 (7)三、精密空调设计要素 (8)3.1 室内环境参数要求 (10)3.2 空调设备选型 (11)3.3 风系统设计 (12)3.4 制冷剂循环系统 (13)3.5 控制系统设计 (14)四、精密空调系统设计实例 (15)4.1 案例一 (16)4.1.1 设计目标 (18)4.1.2 系统布局 (19)4.1.3 设备选型与配置 (20)4.1.4 风系统设计与调试 (21)4.1.5 控制系统设计 (22)4.2 案例二 (24)4.2.1 设计目标 (26)4.2.2 系统布局 (26)4.2.3 设备选型与配置 (27)4.2.4 风系统设计与调试 (29)4.2.5 控制系统设计 (30)五、精密空调系统安装与调试 (32)5.1 安装前的准备工作 (34)5.2 安装过程指导 (35)5.3 系统调试与验收 (36)六、精密空调系统维护与保养 (37)6.1 日常维护要点 (38)6.2 定期保养项目 (40)6.3 故障处理与预防措施 (41)七、总结与展望 (42)7.1 设计成果总结 (44)7.2 发展与应用前景展望 (45)一、前言随着科技进步与工业发展，精密空调系统在众多领域的应用越来越广泛，如数据中心、实验室、洁净室、医疗设备场所等。
精密空调的设计不仅仅是为了保证室内环境的舒适度，更是为了能够满足特定场所对于温度、湿度、洁净度以及空气流动性的高精度控制需求。
一个高效、可靠、节能的精密空调设计方案至关重要。
本设计方案参考文档旨在提供一个全面的、系统的精密空调设计指导，涵盖了设计前的准备工作、设计原则、设备选型、布局规划、控制系统配置以及安装维护等方面的内容。
本方案不仅考虑到空调的常规设计要求，还结合了现代先进的空调技术与理念，以确保设计方案的科学性、实用性和前瞻性。

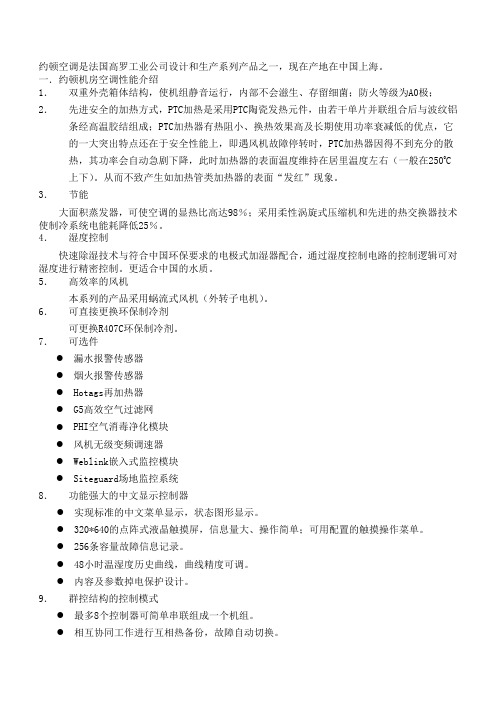

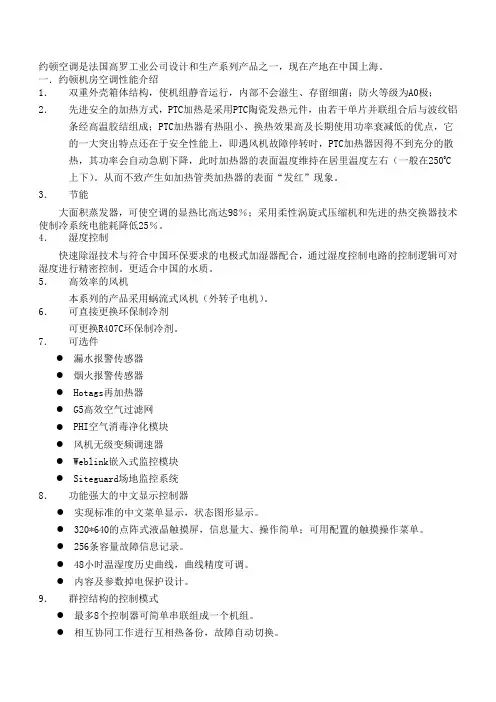

约顿空调是法国高罗工业公司设计和生产系列产品之一，现在产地在中国上海。
一．约顿机房空调性能介绍1．双重外壳箱体结构，使机组静音运行，内部不会滋生、存留细菌；防火等级为A0极；2．先进安全的加热方式，PTC加热是采用PTC陶瓷发热元件，由若干单片并联组合后与波纹铝条经高温胶结组成；PTC加热器有热阻小、换热效果高及长期使用功率衰减低的优点，它的一大突出特点还在于安全性能上，即遇风机故障停转时，PTC加热器因得不到充分的散热，其功率会自动急剧下降，此时加热器的表面温度维持在居里温度左右（一般在2500C 上下）。
从而不致产生如加热管类加热器的表面“发红”现象。
3．节能大面积蒸发器，可使空调的显热比高达98％；采用柔性涡旋式压缩机和先进的热交换器技术使制冷系统电能耗降低25％。
4．湿度控制快速除湿技术与符合中国环保要求的电极式加湿器配合，通过湿度控制电路的控制逻辑可对湿度进行精密控制。
更适合中国的水质。
5．高效率的风机本系列的产品采用蜗流式风机（外转子电机）。
6．可直接更换环保制冷剂可更换R407C环保制冷剂。
7．可选件●漏水报警传感器●烟火报警传感器●Hotags再加热器●G5高效空气过滤网●PHI空气消毒净化模块●风机无级变频调速器●Weblink嵌入式监控模块●Siteguard场地监控系统8．功能强大的中文显示控制器●实现标准的中文菜单显示，状态图形显示。
●320*640的点阵式液晶触摸屏，信息量大、操作简单；可用配置的触摸操作菜单。
●256条容量故障信息记录。
●48小时温湿度历史曲线，曲线精度可调。
●内容及参数掉电保护设计。
9．群控结构的控制模式●最多8个控制器可简单串联组成一个机组。
●相互协同工作进行互相热备份，故障自动切换。
●冷量输出自动分配，自动平衡工作时间。
10．嵌入式远程监控功能Weblink采用嵌入式技术，可使机组数月的运行记录和温湿度曲线完整保存，无需专用软件，可在企业局域网或Internet上用任意PC机直接监察异地的空调，如果获得授权可对空调进行控制操。
湖州海关精密空调招标要求——约顿JDA351、供应商需提供设备的安装、调试，并按照采购方要求交货，须充分考虑到送货、安装、调试以及质保期内免费维护等相关工作。
一、精密空调系统技术要求保持常年恒温环境：22℃±1～2℃（因计算机主机及相关设备为不间断热源器件）。
保持常年恒湿环境：相对湿度40%——60%（因计算机主机及相关设备在湿度较大情况下易造成电路板等接插件短路，而在湿度较小情况下，易产生静电吸附、集成块龟裂，造成对主机的损害）。
保持机房环境内的尘净度：此类空调机以地板下为高压送风口，以天篷以上或天篷以下空间为低压回风库，进行内循环工作。
在循环过程中采用了亚高效过滤网系统使机房内空间得到不断的净化。
空调送风焓差小，风量大:机房设备散热量的95%左右是显热，热量大、湿量小，热湿比接近无穷大。
因此，空调的空气处理可近似作为一个等湿降温过程，这种工况下的焓差小要消除余热必然是风量大。
采用上送风、前回风的送风方式:设备散热量大且集中，进风口一般设置在设备下部，自下而上的冷空气迅速而有效的冷却设备。
较长时间的空调运行:机房一般是在24小时而不间断的工作，即使冬天还有余热，因此空调系统要能够一年四季不间断运行。
精密空调主要技术参数输入电压允许波动范围：三相五线制380V 15%。
频率：50HZ2HZ温度：室内-10℃ +30℃室外-10℃+45℃湿度：≤95%RH温度调节范围：+17℃+28℃湿度调节范围：35%75%RH湿度调节精度：5%RH机房专用空调机组的噪音：室内机组：距机组2米处自由空间声压级55dB(A)二、机房卫士AD-200AS温湿度报警系统功能要求(1)电话网络断路报警(1)温度传感器实时显示机房室内温度。
(1)湿度传感器实时显示机房室内湿度(1)温度可在（0－99度）之间任意设定(2)湿度可在（0-99％Hr）之间任意设定(1)机房停电报警(1)超过设定温度后。
会有报警声响。

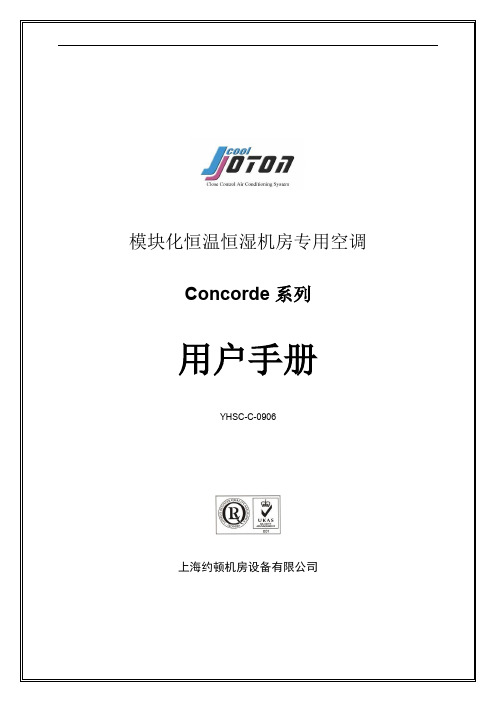

模块化恒温恒湿机房专用空调Concorde系列用户手册YHSC-C-0906上海约顿机房设备有限公司JOTON❒模块式设计，可由任意8个模块组合成一个功能强大的机组；❒LCD液晶中文、图形显示控制器；❒模块组合可集中或分散布置；❒安全高效的PTC陶瓷加热器，或选配可控硅控制的可变加热量电加热器；❒大风量低噪音送风系统；❒高效空气净化过滤器；❒高精密的恒温恒湿控制；❒模块之间自动备份，故障自动切换，自动平衡工作时间；❒强大的网络控制功能；❒高效涡旋式压缩机；❒主电源相序保护；❒多种选件支持设备功能扩展；❒可根据客户要求调整配置；❒简单互换R407环保制冷剂；❒完善的售后服务保障体系。
约顿Concorde系列精密机房专用空调完全按照欧洲工业标准设计，主要部件采用世界一流品牌产品，广泛适用于邮政、通信、政府机构、金融保险、医疗、科研、检验检测等行业的程控交换机房、计算机房、网络机房、档案室和实验室等精密设备机房。
1．功能强大的全中文显示控制器。
大屏幕点阵式LCD图形显示，操作简单，直观。
内部程序控制精密可靠。
2．灵活的模块化设计。
每个模块都可选择标准配置和简单配置，都有独立的单机工作功能和联机工作功能。
可通过简单的模块叠加方式来满足各种不同制冷量的设计要求。
机组可集中安装也可分散安装。
机组间的联接只要简单的一根8芯网线即可。
3．安全的加热方式。
机组采用PTC陶瓷发热元件，安全高效。
即使在极端的风机损坏状态下，由于PTC元件的居里点效应，电流会急剧下降，功率也急剧下降，加上机组其它的保障措施，彻底排除安全隐患。
4．精密恒温恒湿设计。
新的程序控制理论的应用和大风量设计既提高了制冷效率，又保证了机房各处的湿温度均匀性。
5．强大的网络控制功能。
最多8个模块可简单串联组成一个空调自身的局域网。
可相互协同工作，相互热备份，故障自动切换。
嵌入式LINK可使机组数月的运行记录完整保存。
可在企业网或因特网上用PC直接监控异地空调。
精密空调的培训概要一、精密空调的概述:精密空调又称恒温恒湿机房专用空调,它是介于中央空调和普通空调之间,即100KW以下10KW以上的一种专用空调。
它使用于要求比较严格的场所,如交换机房、计算机房、电子车间、实验室、博物馆等。
主要使用行业如通信、金融、电子、医药等。
目前使用最多、最普遍的行业主要是电信、网通、移动、联通等通信行业,尤其以电信、网通的交换机房使用为主。
由于固定电话的普遍性,甚至在一些电话普及率较高的乡镇、街道因交换机房的设立而有精密空调的存在。
目前市场上精密空调的品牌有力博特、海洛斯、约顿、史图斯、佳力图、阿特拉斯、阿尔西、艾福、菲尼可斯、雅列顿等近二十种。
这些设备主要来源于欧洲的德国和意大利,另外主要来源于美国。
这些设备的使用大概从一九八八年开始至今,已有近十七年左右的时间。
目前设备的平均寿命在10年左右。
概括信息产业部精密空调的使用寿命规定为8—10年,大部分已进入更新换代的时期,但是由于通信行业本身的一些特殊情况,目前这些设备还需继续使用一段时间,所以需要用更多的精力来维护,而且维护的要求和技术也越来越高。
下面我和大家共同探讨和学习精密空调的结构、工作原理、常见故障以及常见故障的排除方法。
二、精密空调的结构与工作原理1、精密空调的结构:精密空调从结构上分为室内机和室外机两部分。
室内部分由A、全电脑控制系统(显示器或称手操器、控制板或称中继板或I/O板、加湿板、电源板、温湿度控制板、调速板或称调速器等)B、制冷系统(压缩机、蒸发器、膨胀阀、电磁阀、干燥过滤器、储液罐、液镜、加湿系统)C、加湿系统(加湿罐或灯管、上水阀、排水阀)D、加热系统(PTC 加热管、过热保护开关)E、除湿系统(除湿电磁阀或变风量除湿)F、通风系统(风机、风机电机、皮带、过滤网)室外部分由冷凝器、冷凝风机、风机控制系统组成备注:有一些设备压机配在室外机组,如雅列顿。
也有一些机组不配除液罐,如力博特FH/LD系列,佳力图设备。

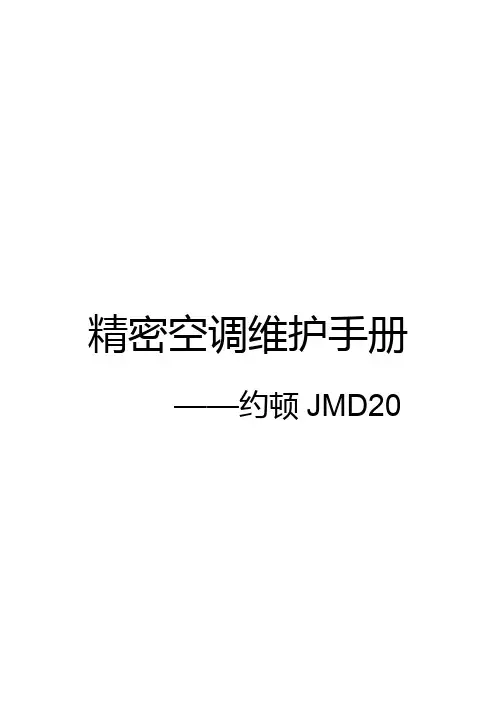

精密空调维护手册——约顿JMD20成都奥比科技有限公司二O一一年七月目录一工作状态信息查看 (2)二常见告警信息处理 (4)三几种开关和压缩机电源 (9)四日常维护 (11)一工作状态信息查看1）外观说明图 1 查看、操作面板外观2）显示主界面图 2 液晶面板界面说明主界面有下面几个显示区域构成：机器编号指示区：右上显示当前机器编号。
温湿度指示区：界面显示“24.2℃55.5%”即当前1号空调的回风温度及湿度。
部件运行指示区：“”风机运行，“”除湿运行,“”制冷运,“”加热运行。
界面右边的“”蒸汽图形加湿运行，罐底的正三角型表示上水阀开,倒三角形表示排水阀开。
机器运行状态区：显示有无报警和工作状态。
日期和时间指示区：显示当前的日期和时间。
二常见告警信息处理1）压缩机高压原因：压缩机长时间工作或压缩机内压力调节不够引起；处理方法：打开精密空调正面下挡板（此板关闭不严，将会使上进风不好）图 3 空调下挡板打开指示a）复位高压阀，在不能立即得到技术支持的情况下，可自行复位高压阀，以使压缩机运行，降低机房温度。
操作流程：关机→向下按复位按钮→开机→关闭报警→正常运行；图 4 高压阀复位按钮位置指示2）压缩机高压，复位后，短时间再次报警原因：压缩机内制冷剂（氟）添加过量；处理方法：关机，打开低压阀门，戴上双层手套用镙丝刀压住阀门锁下压释放氟气，每次释放为2分钟，释放后，开机运行观察。
图 5 低压阀位置指示3)压缩机低压原因：压缩机低压，除了因为制冷剂添加不足外，上进风量较小，也会造成低压。
现像：最明显的，就是导热铜管上冷凝。
图 6 侧板打开及观察冷凝指示处理方法：关闭压缩机，让风机运行，并清理碎冰，清洗进入口下的防尘板。
请专业人员加氟。
图7 送风方向示意及防尘板抽取方法4）电加热过热原因：精密空调可以恒温恒湿，但如果将加湿（除湿）功能打开，将环境湿度调节过低（低于50%），可能导致除湿器连续工作。
处理方法：设置环境湿度为55%；将电加热感温孢远离电加热板；导电较好的机房，关闭加湿功能。
产品说明约顿（JOTON ）系列精密控制机房专用空调完全按照欧洲工业及环保标准设计，主要部件全部采用世界著名品牌的产品。
JOTON 产品特别适用于可靠性要求高或湿度、温度、洁净度控制精度高的场合，产品具有安全、节能和精密控制的特点，一年365天，每天24小时全天候运行，广泛适用于通信、IT 行业的机房或IDC ，或卫星、图书馆、计算机房、数据中心、CT 及核磁共振机房等需要衡定温度和湿度，并需对工作环境进行精密控制的高科技场所，或温湿度控制精度高的实验室。
约顿系列产品采用的32位ARM 微处理器控制系统，是目前业内最先进的控制技术（其中TMASTER 控制器已在HIROSS 产品上应用多年），并配套了可满足不同监控要求的软硬件套件。
全功能模块的组合应用约顿产品采用模块化设计，每个模块都可独立工作，可选择配置加热、加湿单元。
针对大型机房，可采用模块叠加的方式组成容量巨大的机组，以满足制冷量的设计要求而无须顾虑机组的搬运问题；在需要考虑N+1备份时或机组扩容时，只需增加模块，然后将它们的控制器用网线联接即可组成一体。
任何模块之间均可任意组合，组合的最大模块数是8，每个机组的制冷量可组合范围是25kw —440kw 。
模块不一定要摆放在一起，如果按照热量分布散布安装各模块，可更好地获得制冷效果，同时根据热负荷自动分配开/关机，并节省电力。
再加热器和加湿器可根据设计需要(加热量和加湿量)灵活配置。
高效高可靠性的设计专用空调的特性是高显热比（>90%）、与机房配合适当的送风方式和高可靠性。
就设计而言，高显热比是通过下述方法达到的：蒸发器的换热面积应是一般空调的150%以上，同时配合大风量的风机，当湿度高于要求时在启动除湿功能后，蒸发器的40%换热能力关闭，制冷系统对机房空气进行除湿处理。
产品的高可靠性是通过设计和制造保证的，考虑到专用空调长期不间断工作在控制系统和制冷系统中采用了比一般空调更复杂和保险的办法。

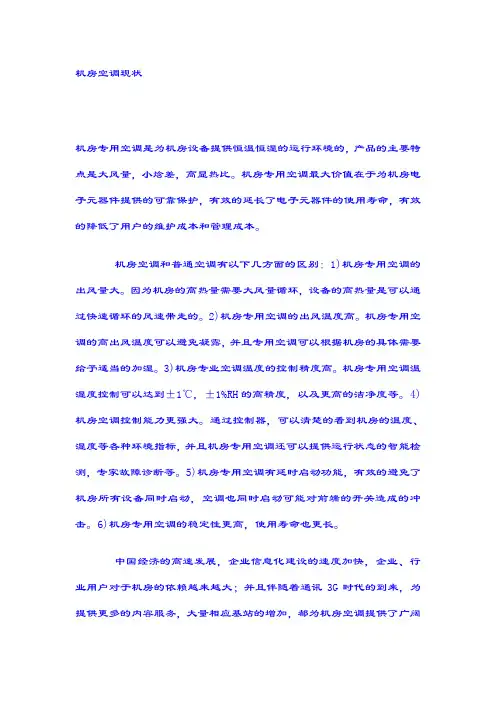

机房空调现状机房专用空调是为机房设备提供恒温恒湿的运行环境的，产品的主要特点是大风量，小焓差，高显热比。
机房专用空调最大价值在于为机房电子元器件提供的可靠保护，有效的延长了电子元器件的使用寿命，有效的降低了用户的维护成本和管理成本。
机房空调和普通空调有以下几方面的区别：1)机房专用空调的出风量大。
因为机房的高热量需要大风量循环，设备的高热量是可以通过快速循环的风速带走的。
2)机房专用空调的出风温度高。
机房专用空调的高出风温度可以避免凝露，并且专用空调可以根据机房的具体需要给予适当的加湿。
3)机房专业空调温度的控制精度高。
机房专用空调温湿度控制可以达到±1℃，±1%RH的高精度，以及更高的洁净度等。
4)机房空调控制能力更强大。
通过控制器，可以清楚的看到机房的温度、湿度等各种环境指标，并且机房专用空调还可以提供运行状态的智能检测，专家故障诊断等。
5)机房专用空调有延时启动功能，有效的避免了机房所有设备同时启动，空调也同时启动可能对前端的开关造成的冲击。
6)机房专用空调的稳定性更高，使用寿命也更长。
中国经济的高速发展，企业信息化建设的速度加快，企业、行业用户对于机房的依赖越来越大；并且伴随着通讯3G时代的到来，为提供更多的内容服务，大量相应基站的增加，都为机房空调提供了广阔的市场。
知名行业研究机构驰昂咨询(Sinotes)的《2007-2008年中国机房空调市场研究报告》称，中国机房空调市场规模达32.47亿元，同比增长达到30.7%。
由于欧美洲市场机房空调市场庞大，是机房精密空调产品竞争的焦点，因此各大知名生产厂商对亚洲市场，特别是中国市场关注度一般，仅有极少数厂商在中国建立了生产工厂，例如Emerson-Libert在深圳建有工厂，Stulz在上海建有工厂，更多的是原装进口产品在中国销售。
并且各主流厂商目前在中国尚未有建立完善的销售渠道，没有建立起代理商分级体系，对代理商管理缺乏，用户对售后服务满意度不高。
机房空调现状机房专用空调是为机房设备提供恒温恒湿的运行环境的，产品的主要特点是大风量，小焓差，高显热比。
机房专用空调最大价值在于为机房电子元器件提供的可靠保护，有效的延长了电子元器件的使用寿命，有效的降低了用户的维护成本和管理成本。
机房空调和普通空调有以下几方面的区别：1)机房专用空调的出风量大。
因为机房的高热量需要大风量循环，设备的高热量是可以通过快速循环的风速带走的。
2)机房专用空调的出风温度高。
机房专用空调的高出风温度可以避免凝露，并且专用空调可以根据机房的具体需要给予适当的加湿。
3)机房专业空调温度的控制精度高。
机房专用空调温湿度控制可以达到±1℃，±1%RH的高精度，以及更高的洁净度等。
4)机房空调控制能力更强大。
通过控制器，可以清楚的看到机房的温度、湿度等各种环境指标，并且机房专用空调还可以提供运行状态的智能检测，专家故障诊断等。
5)机房专用空调有延时启动功能，有效的避免了机房所有设备同时启动，空调也同时启动可能对前端的开关造成的冲击。
6)机房专用空调的稳定性更高，使用寿命也更长。
中国经济的高速发展，企业信息化建设的速度加快，企业、行业用户对于机房的依赖越来越大；并且伴随着通讯3G时代的到来，为提供更多的内容服务，大量相应基站的增加，都为机房空调提供了广阔的市场。
知名行业研究机构驰昂咨询(Sinotes)的《2007-2008年中国机房空调市场研究报告》称，中国机房空调市场规模达32.47亿元，同比增长达到30.7%。
由于欧美洲市场机房空调市场庞大，是机房精密空调产品竞争的焦点，因此各大知名生产厂商对亚洲市场，特别是中国市场关注度一般，仅有极少数厂商在中国建立了生产工厂，例如Emerson-Libert在深圳建有工厂，Stulz在上海建有工厂，更多的是原装进口产品在中国销售。
并且各主流厂商目前在中国尚未有建立完善的销售渠道，没有建立起代理商分级体系，对代理商管理缺乏，用户对售后服务满意度不高。
针对这些，艾默生公司致力于服务网络建设，全国各地均有网络辐射，保证了良好的售后服务体系，在广大用户中得到好评。
驰昂咨询的分析师认为，未来中国机房空调市场规模必然持续快速扩大，各大生产商都将面对前所未有的市场机遇。
国内厂商突破外资品牌的“夹缝”，一方面在于企业能将设计和生产技术上的优势与中国的成本优势结合起来，生产出更贴近用户、更低成本、更符合市场需求的产品；另一方面在于建立完善的销售渠道体系，做好售后服务。
Emerson-Libert将在机房空调市场占有主导地位。
艾默生网络能源是Emerson所属业务品牌，是"关键业务全保障TM"的全球领导者。
在最近落成的亚太地区最大的互联网数据中心-"亚太信息引擎"机房中，艾默生网络能源的机房动力解决方案得到了广泛应用。
"亚太信息引擎"由广州电信与广州天河软件园联手打造，占地面积16000平方米，投资近4亿元，按照业界最高等级标准建设，最多可容纳30000多台客户主机。
考虑到该项目对中国互联网发展的重大影响，广州电信在选择网络能源产品时，制定了苛刻的评选标准，不但对产品进行严格考评，更深入考察设备供应商是否拥有先进的技术、周到的服务、雄厚的实力和完善的质量管理体系。
曾与广东电信有过广泛、深入合作的艾默生网络能源公司，经过了招标专家组的全面考察和严格的技术评估，在上述各个方面都得到了极高的认可。
此次，项目的建设方广州电信采用了几十台艾默生Hipulse系列400KVA交流不间断电源UPS设备，并把它们组合为多套"N+1"直接并机系统，为IDC机房内的服务器、网络交换机、存储阵列等IT设备的运行提供洁净、可靠的电源。
该款产品有如下特点：输入电压范围宽（+/-25%），输入频率范围宽（45Hz-65Hz），非常适合于国内恶劣电网条件和放电机配合使用，可减少电池放电次数，延长电池使用寿命；超强的输出过载能力，110％过载60分钟，125％过载10分钟，150％过载1分钟；独特的抗短路设计，每台UPS出厂前均成功通过短路测试，等等。
此外，广州电信还采用了数十台艾默生DeluxeSystem豪华型精密空调，并统一将它们装配在动力机房，组成中央空调系统。
该空调的制冷量范围6-30冷吨，双制冷系统的设计大大提高了系统运行的可靠性，非常适合于"亚太信息引擎"的大型机房。
尤其值得一提的是，它采用"模糊逻辑控制"和"绝对湿度控制"等先进调控技术，可大大提高控制精度，降低能耗，延长机组使用寿命，符合国家节能减排的产业政策。
目前，"亚太信息引擎"机房动力系统运行得非常稳定高效，极大地提高了广东电信在互联网领域的服务能力和运营水平。
项目的成功实施同样表明，艾默生网络能源机房动力一体化解决方案，能够胜任任何规模的数据中心机房建设，满足客户的多样化需求。
技术的发展总是具有两面性，在给人们带来便利的同时，往往也会导致一些令人棘手的问题。
这在IT机房中就得到了很明显的体现。
近年来，随着IT技术的飞速发展，规格更小、速度更快、功能更强大的高功率密度机架服务器、刀片服务器、网络交换机等越来越多地被采用，设备的部署密度越来越大，单个机架的能耗也越来越高，造成了单个机架或机架局部单位面积发热量的急剧上升，从而导致了机房局部“发热”的高热密度现象的产生。
面对机房中的高热密度问题，传统的制冷系统显得力不从心。
通常我们采用冷热风通道隔离、自下而上送风的方式为机架中的IT设备提供制冷。
这种制冷方式，在单个机柜发热量小于5kW时，如果设计合理，能使机房的总体温度得到控制。
但如果机房大于5kW（甚至只有3kW）的机柜时，局部热点问题就会出现。
尤其是机架顶部的服务器温度控制难于保障。
“发热”问题有增无减，因此由于过热而导致的宕机现象也呈上升趋势。
另一方面，为了提高制冷效果，传统的制冷设备往往要占用大量的机房空间，包括巨大的封管截面以及架高地板所占用的空间。
现代机房的发展以及可能会凸显的高热密度问题，早就引起了艾默生网络能源产品研发者们的关注。
作为世界著名的机房环境解决方案的供应商，艾默生网络能源在2000年就开始着手研制新一代针对机房环境高热密度的环境解决方案。
经过多年的努力，公司推出了创新的、针对机房内高热负荷的LiebertXD高热密度解决方案，自2003年在美国开始应用，至今已经在全世界范围内销售15000套以上的XD终端。
该解决方案灵活、高效、绿色、安全，成为客户根治机房“发热”问题的不二之选。
“灵活”主要体现在LiebertXD系统的安装部署上。
该系统由制冷主机（XDP或XDC）以及制冷末端单元（XDH、XDV、XDO）组成。
其中，制冷主机可以选择安装在机房内或机房外的其他房间。
制冷末端则有三种方式可以选择：立体安装的XDH、机架上方安装的XDV，以及吊顶安装的XDO。
XDH适合机架上方空间有限或者天花板高度过低的情况，可以部署在以冷、热通道布局的成排放置的机架中间；XDV可以垂直放在机架的上部，直接吸收来自机架内部或者来自热通道的热空气，经过冷却之后释放到冷通道；XDO则部署在冷通道上方，从热通道吸收机架散发的热空气，经过冷却之后向冷通道释放。
此外，该系统还提供多种冷却方式，包括风冷、水冷、乙二醇冷却等，能够适应现场不同需求；风冷冷凝器还能够提供适合不同温度环境的配置；系统还能方便地进行扩容。
这些也都体现了其灵活性。
“高效”主要体现在XD系统的制冷效率上。
该制冷系统能够根据实际需要，灵活放置在最靠近主设备的位置，配合主设备机架按照冷、热通道隔离的布置方式，向主设备机架的冷通道注入高热密度设备所需的冷量，即是说，能够将冷量直接送到机房最需要制冷的“热点”。
相对于传统机房制冷系统的“远距离送风循环系统”，这种方式大幅度降低了冷、热空气的交叉损耗，提高了制冷效率。
此外，XD系统的制冷末端单元与传统机房制冷系统配合使用，可以解决单个机架高达40千瓦的制冷问题，非常适合配置了刀片服务器等高热密度机架的机房。
“绿色”主要体现在XD系统节能、节地、环保的特点。
首先，与传统冷却方案比较，XD系统的节能率高达30%：该系统利用制冷剂相变吸收大量机房显热的原理和独特的制冷剂控制技术，100%的显冷量输出，既可防止产生冷凝水，又可避免潜冷量输出而产生的能量损耗；XD系统的制冷末端单元前置，贴近负载机架，可大大减少送风所消耗的能量，与传统空调远距离送风相比可使风机能耗降低65%；该系统随机房设备热量变化自动调节制冷量大小的特点也能大大提升节能效果。
其次，该系统的制冷主机可以放置在其他房间；制冷末端XDV适合放置在机架的上部，而XDO适合吊顶安装，因此无需占用宝贵的机房空间，具有节地的优点。
第三，XD系统的制冷主机与制冷末端单元通过铜管连接，管道内部充注R134a环保冷媒进行换热，而直接蒸发主机系统则采用了R407C环保冷媒。
因此，这是一个绝对“绿色”的制冷解决方案。
“安全”主要体现在XD系统消除了水进机房的安全隐患。
在XD系统中，冷冻水制冷主机放置于机房之外的房间，通过铜管道与制冷末端单元连接，管道内部充注R134a环保冷媒，可以直接通到机架上方，避免了传统水冷系统水进机房所带来的安全隐患。
另外，制冷末端单元通过主机控制器进行控制，保证了其蒸发器表面温度高于露点温度，能够避免蒸发器及冷媒管路表面结露产生冷凝水，进一步提高了安全性。
机房也是一个有机体，像人和动物一样，这一机体的“发热”也会对其各部分的机能造成严重影响，甚至会摧毁整个系统。
因此，如何高效医治机房“发热”已经成为业内探讨的焦点。
在这种情况下，具有灵活、高效、绿色、安全特点的艾默生LiebertXD高热密度解决方案成为了应时而生的宠儿。
目前，LiebertXD系统在全球已经得到广泛应用，自2006年引入中国以来，已经拥有SUN、中国国际金融有限公司、中国移动、平安保险等客户。
相信随着我国新一代机房建设的不断发展，艾默生LiebertXD高热密度解决方案的应用也会不断深入，从而引领新一代数据机房制冷不断走向变革。
