国网技术培训备用电源自投装置.pptx

❖二、备自投装置一次接线方式
❖按接线方式可分为：
❖明备用、暗备用两种方式
❖变电所内主要有四种典型方式：
❖
1.桥开关备自投
❖
2.进线备自投
❖
3.变压器备自投
❖
4.分段开关备自投
❖何为明备用？
备用电源或备用设备不工作，处于备用状态，成为明备用；
❖何为暗备用？
系统正常时，备用电源也投入工作，称为暗备用。暗备用实际上是两个工作电源互为备用。
自动投入条件。
LOGO
最后祝各位同学：在新的工作岗位上工作顺利，心想事成！谢谢大家！
LOGO 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。24.6.52
4.6.5Wednesday, June 05, 2024 10、人的志向通常和他们的能力成正比例。15:22:3315:22:3315:226/5/2024 3:22:33 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。24.6.515:22:3315:22Jun-245-Jun-24 12、越是无能的人，越喜欢挑剔别人的错儿。15:22:3315:22:3315:22Wednesday, June 05, 2024 13、志不立，天下无可成之事。24.6.524.6.515:22:3315:22:33June 5, 2024
备投－方式2
❖ 动作过程：
当充电完成后,Ⅰ母、
Ⅱ母均无压，I1 无流
起动，经延时Tt1，跳
开2DL；
确认2DL 跳开后，且合闸
跳闸
Ⅰ母、Ⅱ母均无压，
合上1DL。
LOGO

220kV变电站220kV侧备自投标准化要求课堂PPT

19
20
四、 RTDS测试四套装置差异备忘
◆判母线失压的注意：RCS-992、SCS-500J判母线电压采用线电压，失压需满
足三个线电压均低于无压定值U2，FWK-J、SCS-200J判母线电压采用相电压，
失压需满足三个相电压均低于无压定值U2。
◆线路备投方式下判失压动作条件的注意：RCS-992、FWK-J在线路备自投的动
④ 线路 PT 测量电压≥U1；
⑤ 线路组别不为 0；
⑥ 线路备投优先级不为 0。
◆检修：线路的检修压板投入。判别为检修状态的线路，其开入量、电气量均不
参与备自投的逻辑及异常判断。
6
◆不可备投：不满足主供、可备投或检修状态的线路。
7
三、 220kV备自投装置逻辑
3.1线路和母联开关状态判别
3.1.2 220kV 母联开关可分为运行、检修、可备投、不可备投四种状态。
1时，判切换后电压取有压定值U1，状态由1变0时判切换后电压取无压定值U2。
南瑞稳定的SCS-200J型号保护由于硬件原因，切换后只能取用线电压进行判断，
故在可备投状态由1变0时取消了切换后电压的判断条件。
◆由于无压造成可备投线路转换为不可备投的延时注意：FWK-J的时延为5S（即
发切换后电压PT断线后立刻进行转换），RCS-992、SCS-500J则为10S（发切换
号时，装置应立刻放电，信号消失自动复归；
◆ 收到母差、失灵以及其他外部闭锁信号时装置应立刻放电。
◆备自投功能压板退出时装置应立刻放电。
16
17
三、 220kV备自投装置逻辑
3.5放电条件
3.5.2 线路备投方式下放电条件
◆ 所有主供线路检修压板均投入时，装置应立刻放电；

备自投动作原理及逻辑

220kV I母
220kVII母 243
母联备自投跳进线合母
联
242
244
母联备自投跳进线合母2、备自投的配置
进线备：方式一 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投跳进线合母
联
242
244
继电保护培训课件
1、220kV备自投的常见种类：
进线备自投母联备自投
2、备自投的配置
母联备：方式一 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投跳进线合母
联
242
244
母联备自投跳进线合母联
212
母联备自投跳进线合母联
2、备自投的配置
母联备自投跳进线合母联
212
母联备自投跳进线合母联
2、备自投的配置
进线备：方式二 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投跳进线合母
联
242
244
母联备自投跳进线合母联
212
母联备自投跳进线合母联
备自投的启动条件
母线失压
备自投的闭锁条件
1.手跳 2.母差保护动作 3.备自投停运 4.有流闭锁 5.其他
与110kV备自投区别： 1.断路器检修、压板 2.跳闸方式：同一电源点 3.失压方式：线路电压空开 4.母线电压失压：按断路器分 5.回路上的区别 6.跳闸矩阵
母联备：方式二 241、242为同一电源点 243、244为另一电源点 241

专题课件个人投资理财策略与技巧PPT课件

PART TWO
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
理财原则和策略
Financial managementprinciples and policies
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
点击输入所需标题文字
LOGO
输入标题
请在此处输入您的文本请在此处输入您的文本
输入标题
请在此处输入您的文本 PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
讲师
XXX
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
+
目录
C O N PPT的内容输入完成之后，在“动画”菜单栏中。
添加标题
输入标题文字
请在此处输入文本请在此处输入文本请在此处输入文本
5
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。
添加标题
PPT的内容输入完成之后，在“动画”菜单栏中，可以根据需要对不同的内容设置动画效果FHX +LHJ。

备自投方式 ppt课件

• 装置将1DL 和2DL 的KKJ 串连后接入KKJ 闭锁备投开入（端子313）用作给备自投放电，另外还引入一个闭锁备自投输入接点（端子312）。
备自投方式
3、信号回路
端子401～402 为装置事故总信号。端子418～420 为位置信号输出。端子404 为控制直流电源正，端子411 为控制直端子412～415 为远动信号，当开关柜保护单元与监控单元必须独立配置时与监控单元的遥信单元相接口，用来反映保护测控装置的基本运行情况，分别为：装置报警（包括直流消失），保护动作，控制回路断线。
1DL 3DL
#
2
进
线
柜
5-6、KK把手备投
L
QF1
KS2
SA1
HG1
JZD1 JZD1
KA1 JZD1
HR1
JZD1 QF2 QF1 YC1
SA1
KS1
KT1
QF1
SA1 SA1
13 16
YT1
KV2 KV1
KT1
KV2
KV1
N 防跳跃
绿灯及合闸回路红灯及跳闸回路
BZT低压启动回路
备自投方式
其他外部闭锁信号（保护闭锁备投）
⑤ 1DL，2DL，3DL的TWJ异常。 ⑥ 整定控制字不允许母联开关自投（闭锁软压板）
备自投方式
#1进线
1DL
I段母线
3DL
#2进线
2DL
自投自复备自投动作过程： ① #1进线失压； ② 母联备投动作；
③ #1进线电压恢复；
II段母线 #1进线自复动作；
备自投方式
备自投方式
#1进线
1DL
I段母线
3DL

备自投方式培训

备投方案C3：变电站内桥接线（两圈变）, 10kV分段备投
备投方案：
变电站10kVⅠ段、Ⅱ段母线任一母线失压，对应的主变低压侧开关（或者进线开关）无流，备自投动作跳开失压母线对应的进线开关、主变低压侧开关及小电源联络线开关，投入10kV分段开关，恢复供电。
闭锁条件：
1、手动跳闸、遥控跳闸闭锁10kV分段开关备投 2、主变高、低后备保护动作闭锁10kV分段开关备投（主保护动作不闭锁）
跳小电源跳小电源跳小电源
闭锁条件：
1、手动跳闸、遥控跳闸闭锁内桥Ⅰ开关备投 2、#1、#2主变主保护（差动保护、瓦斯保护）、高、低后备保护动作闭锁内桥Ⅰ开关备投（适用于两圈变） 3、#1、#2主变主保护（差动保护、瓦斯保护）、高、中、低后备保护动作闭锁内桥Ⅰ开关备投（适用于三圈变）
备投方案G1：变电站扩大内桥接线，主变35kV侧互投、10kV侧互投
注：东方、石屯、齐河站采用此方案，在以后设计方案中不再采取此种方案
备投方案F1（F2）：变电站扩大内桥接线，进线互投
备投方案：
1、#2进线开关无流、失压（对应母线失压），备自投动作跳开#2进线开关及小电源联络线开关，投入#1进线开关，恢复供电。 2、Ⅰ段母线失压，内桥Ⅰ开关分位且无流，或者内桥Ⅱ开关分位且无流，投入#1进线开关，恢复供电。
跳小电源
二、主变间隙（零序）保护联切小电源
动作过程：
110kV变电站是接地系统，AB线不是纵联差动保护，当110kVAB线发生故障时，A站跳开22开关，B站12开关无保护。 B站与系统接地点隔离，故障接地点与小电源同时存在，此时B站非故障相电压升高，使变压器中性点过电压，此时若中性点不接地，可用中性点间隙保护跳小电源，此时若中性点不接地，可用零序保护跳小电源。

备自投课件.ppt

常用安全自动装置：重合闸、备自投、低频低压减负荷装置等。
备自投装置
❖什么是备自投装置？
对具备双电源或多电源供电的变电站或设备，因电网开环或其他需要只有一回电源供电（也称为工作电源）时，当供电电源因故失去后，能迅速投入其他供电电源的装置。
❖备自投装置的作用？
由于电磁环网开环的需要，具备双电源或多电源供电的变电站通常只有一回线供电，供电可靠性降低。备自投装置的应用（1）提高供电可靠性，迅速恢复变电站供电。（2）降低投资（减少环网供电、多台变压器的投资）（3）简化继电保护整定配合的复杂性。（开环运行下的整定更简单）
远方备自投装置动作原理
❖方式二
～
1号电源
1DL 1号线 2DL
2号线
3DL 4DL
A变电站
3号线
5DL
6DL
～
2号电源
B变电站
在开环点（A变电站）处备投。1号线路运行，2号线路备用。当2号线路失压时，合2号线路开关3DL，向对侧送电。 1、充电条件(同方式一)： a.母线三相有电压，当2号线路电压检查控制字投入，2号线路有电压（UX2）； b.2DL在合位，3DL在分位。 2、动作过程：当充电完成后，母线有电压，2号线路（UX2）无电压，延时tb2合3DL。
备自投装置动作原理
❖方式3：线路开关备投。
线路I
线路II
I1
I2
1DL
2DL
母线
母线TV Uab1,Ubc1
母线失电，1DL处于合位，在线路II有压情况下跳开1DL合2DL；母线失电，2DL 处于合位，在线路I有压情况下跳开2DL合1DL；当工作电源断路器偷跳合备用电源。为防止母线PT失压时备自投误动，取线路电流作为母线PT失压的闭锁判据。

备自投培训资料-110KV标准化备自投培训课件WXD

第30未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力提纲备自投装置的配置及操作第31未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的配置第32未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的配置第33未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的配置第34未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的配置录波cpu插件管理cpu插件采集cpu插件面板操作及通讯交流插件gps对时插件gps天线光纤或外部对时信号开入量集中插件低压开入板个以太2个串口个以太2个串口隔离端子低压开入逻辑板光耦开出出口板信号板中央信号第35未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的配置第36未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作开机进入装置首页第37未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击当前状态查询信息第38未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击线路及母线查询信息第39未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击开入查询查询信息第40未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击定值设定查询设定定值第41未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击常规定值2查询设定定值第42未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力提高集团公司的核心竞争力备自投的界面操作点击常规定值3查询设定定值第43未来的组织要解决总部业务能力逐渐弱化的问题要逐步整合各项目的能力形成总部的能力

备自投基本原理及应用PPT课件

备自投的分类
按照切换方式分类
可分为串联切换、并联切换和混联切换三种类型。串联切换是指在主电源或设备故障时，备自投装置将主电源或设备切除，再接入备用电源或设备；并联切换是指在主电源或设备故障时，备自投装置同时接入备用电源或设备，形成并联运行；混联切换则是串联切换和并联切换的结合。
按照功能分类
可分为简单备自投和复杂备自投两种类型。简单备自投只具备基本的自动切换功能，复杂备自投除了自动切换功能外，还具备其他多种功能，如过流保护、电压保护等。
工厂供电系统中的应用
在工厂供电系统中，备自投装置主要用于保证生产设备的正常运行，提高工厂的生产效率和经济
效益。
当工厂的主电源出现故障时，备自投装置会自动切换到备用电源，保证生产设备的连续运行，避免
因电源故障导致的生产事故。
备自投装置的应用，可以提高工厂供电系统的稳定性和可靠性，减少维修和停机时间，提高工厂
提高系统稳定性
备自投的快速切换可以减少电压波动和负荷损失，提高电力
系统的稳定性。
缺点分析
可能导致非故障区域停电
在某些情况下，备自投动作可能导致非故障区域也失去电源。
对装置要求高
备自投装置需要具备高可靠性、快速响应等特点，对设备的质量和维护要求较高。
可能引发连锁反应
备自投动作可能导致系统发生连锁反应，进一步扩大故障范围。
的生产效益。
建筑配电系统中的应用
在建筑配电系统中，备自投装置主要用于保证建筑的正常供电和用电安全。
备自投装置的应用，可以提高建筑配电系统的稳定性和可靠性，减少因电源故障导致的停电和火灾事故，保证建筑的安全使用。
当建筑的电源出现故障时，备自投装置会自动切换到备用电源，保证建筑的正常供电和用电安全。

备自投工作原理课件

THANKS
感谢观看
微机备自投装置与数字型备自投装置比较
数字型备自投装置具有更高的精度和可靠性，但价格相对较高；微机备自投装置价格相对较低，但智能化程度和动作速度较高。
电磁型备自投装置与数字型备自投装置比较
电磁型备自投装置价格相对较低，但维护工作量较大；数字型备自投装置具有更高的精度和可靠性，但价格相对较高。
04
备自投动作条件
1. 主电源电压异常：当主电源电压低于一定值时，备自投装置会触发切换动作。
3. 备用电源电压正常：当备用电源电压正常时，备自投装置才会进行切换动作。
备自投的动作条件一般包括以下几个方面
2. 主电源电流异常：当主电源电流超过一定值时，备自投装置会触发切换动作。
4. 无外部闭锁条件：当存在外部闭锁条件（如手动操作、保护动作等）时，备自投装置不会进行切换动作。
备自投在电力系统中的应用
备自投在电力系统的配置
备自投装置的配置
备自投装置通常配置在电力系统中，用于在主电源故障时自动切换到备用电源，保证电力供应的连续性。
备自投装置的组成
备自投装置由控制器、断路器、接触器等组成，通过逻辑控制实现电源的自动切换。
备自投在电力系统的运行方式
正常运行方式
备用电源故障时运行方式
备自投的发展历程
早期阶段
早期的备自投设备比较简单，主要通过手动操作实现电源的切换
。
发展阶段
随着技术的发展，备自投设备逐渐实现自动化和智能化，能够根据电源故障的类型和情况自动切换到备用电源。
现代阶段
现代的备自投设备更加智能和高效，能够实现多种电源的自动切换和优化，提高供电系统的可靠性和稳定性。

备自动投课件

对自动重合闸装置的基本要求
在任何情况下，自动重合闸的动作次数应符合预先规定的次数，不允许任意多次重合断路器自动重合闸动作后应能够自动复归，准备好再次动作自动重合闸应具有接收外来闭锁信号的功能。不允许实现重合闸时，应自动将重合闸功能闭锁
对自动重合闸装置的基本要求
自动重合闸装置应能与继电保护配合，实现重合闸后加速继电保护，或重合闸前加速继电保护在双侧电源线路上实现自动重合闸，应考虑合闸时两侧电源间的同步问题。自动重合闸实质上是通过将非正常跳开的断路器试探性合闸，实现线路上发生瞬时性故障时自动恢复运行
备用电源自动投入的一次接线方案
图7-2(b)中T1为工作变压器、T2为备用变压器，是明备用方式。正常运行时，通过工作变压器T1给负荷母线供电；当T1故障退出后，投入备用变压器T2。
备用电源自动投入的一次接线方案
图7-3(a)为单母线不分段接线，断路器1QF和2QF 一个合闸(作为工作线路)，另一个断开(作为备用线路)，是明备用方式。例如线路1工作、线路2备用时，则1QF处于合闸状态、 2QF处于断开状态。当母线因各种原因失压时， lQF跳开，检测工作线路无电流、备用线路有电压，则合闸2QF，恢复对母线连接负荷供电。

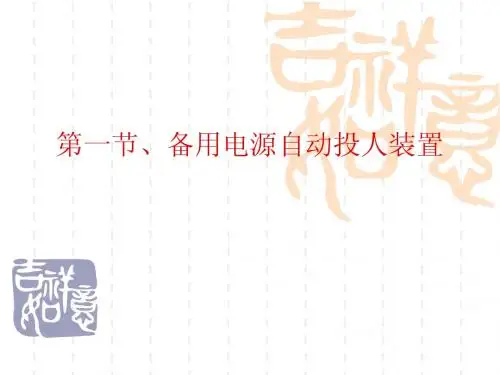

第一节、备用电源自动投人装置
备用电源自动投入的作用
是当工作电源因故障自动跳闸后，自动迅速地将备用电源投入的一种自动装置备用电源自动投入装置动作时，通过合备用线路断路器或备用变压器断路器实现备用电源的投入保证在工作电源故障退出后能够继续获得电源，使变电站的所用电正常供电，提高了供电的可靠性
备用电源自动投入的一次接线方案
明备用指正常情况下有明显断开的备用电源或备用设备或备用线路暗备用指正常情况下没有断开的备用电源或备用设备，而是工作在分段母线状态，靠分段断路器取得相互备用

220kV变220kV标准化备自投培训课件-华瑞泰

第 26 页
母联备自投的充电条件
1
“备自投功能压板”在投入状态
2
母联开关在可备投状态(即热备用状态)
3
满足上述条件经过Tc时延后，装置处于充电完成状态，备自投功能开放
第 27 页
母联备自投的启动条件 1
任一段母线电压＜U2（判电压启动定值）
2
有主供线路无流且其线路的切换后电压＜U2 （判电压启动定值）
220kV标准化备自投课件
深圳供电局有限公司江苏华瑞泰科技股份有限公司 2013年03月
提纲
1 2 3 4
标准化的背景线路备投的逻辑
母联备投的逻辑备自投装置的配置及操作
放电条件及告警条件运行维护注意事项
第2页
5
6
220kV备自投标准化的需求备自投装置是一种对提高电网供电可靠性切实有效的安全自动装置。在越来越多区域采取解环、分区运行的供电方式下，备自投装置的作用尤为突出。
3
满足上述条件经过Tq时延后，装置启动
第 28 页
母联备自投的动作逻辑图
第 29 页
母联备自投的动作过程
1
2 3 4 5
满足充电条件经Tc延时后，装置充电完成
满足启动条件经Tq延时后，装置启动，出口跳开失压母线上所有无流的主供线路开关
在TT时间内，当检测到相应主供线路的开关均处于分位时，执行步骤④；否则，装置放电，报备自投失败若失压母线需切除小电源或负荷线路，则执行步骤⑤；否则，执行步骤⑥ 切除失压的小电源和需切的负荷线路；经Tt延时后合母联开关，然后执行步骤⑦
1、左列为事故前状态； 2、主供线路只需列明组别及线路，备投线路需列明组别、线路及备投优先级。
事故原因与动作过程

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

跳小电源
主要备自投方式
备投方案C3：变电站内桥接线（两圈变）, 10kV分段备投
跳小电源
备投方案：
变电站10kVⅠ段、Ⅱ段母线任一母线失压，对应的主变低压侧开关（或者进线开关）无流，备自投动作跳开失压母线对应的进线开关、主变低压侧开关及小电源联络线开关，投入10kV分段开关，恢复供电。
闭锁条件：
主要备自投方式
备投方案H3：变电站单母线分段接线，分段备投
备投方案：
#1、#2进线开关任一开关无流、失压（对应母线失压），备自投动作跳开该进线开关及小电源联络线开关，投入分段开关，恢复供电。
闭锁条件：
手动跳闸、遥控跳闸闭锁#1主变备投。
注：东方、石屯、齐河站采用此方案，在以后设计方案中不再采取此种方
案
主要备自投方式
备投方案F1（F2）：变电站扩大内桥接线，进线互投
跳小电源
跳小电源
备投方案：
1、#2进线开关无流、失压（对应母线失压），备自投动作跳开#2进线开关及小电源联络线开关，投入#1进线开关，恢复供电。 2、Ⅰ段母线失压，内桥Ⅰ开关分位且无流，或者内桥Ⅱ开关分位且无流，投入#1进线开关，恢复供电。
跳小电源
跳小电源
跳小电源
备投方案：
1、#1进线开关无流、Ⅰ段母线失压，Ⅲ段母线有压，备自投动作跳开#1进线开关及小电源联络线开关，投入内桥Ⅰ开关，恢复供电。 2、#2进线开关无流、Ⅲ段母线失压，Ⅰ段母线有压，备自投动作跳开#2进线开关及小电源联络线开关，投入内桥Ⅰ开关，恢复供电。 3、内桥Ⅱ开关跳开且无流，Ⅰ段母线有压，备自投动作投入内桥Ⅰ开关，恢复供电。
跳小电源
主要备自投方式
备投方案H1（H2）：变电站单母线分段接线，进线互投
备投方案：
#2进线开关无流、失压（对应母线失压），备自投动作跳开#2进线开关及小电源联络线开关，投入#1进线开关，恢复供电。
跳小电源
闭锁条件：
1、手动跳闸、遥控跳闸闭锁#1进线开关备投 2、#2进线保护动作闭锁#1进线开关备投
主要备自投方式
备投方案G3：变电站扩大内桥接线，主变35kV侧互投、10kV侧互投
备投方案： 10kVⅠ段母线失压，#1主变10kV侧开关无流，Ⅱ段母线有压，备自投动作跳开#1主变10kV侧开关及小电源联络线开关，投入10kV分段Ⅰ开关，恢复供电闭锁条件：手动跳闸、遥控跳闸闭锁备自投。
备投方案：
10kVⅠ段、Ⅱ段母线均失压，#2主变10kV侧开关无流起动，备自投动作跳开#2主变10kV侧开关及小电源联络线开关，投入#1主变10kV侧开关，恢复供电。
跳小电源
闭锁条件：
1、手动跳闸、遥控跳闸闭锁备自投 2、#1、#2主变高、低后备保护动作闭锁备自投（#1、#2主变主保护动作不闭锁）（适用于两圈变） 3、#1、#2主变高、低后备保护动作闭锁备自投（#1、#2主变主保护动作不闭锁）（适用于三圈变）
1、手动跳闸、遥控跳闸闭锁10kV分段开关备投 2、主变高、低后备保护动作闭锁10kV分段开关备投（主保护动作不闭锁）
主要备自投方式
备投方案D1（D2）：变电站线路变压器组接线,主变互投
跳小电源
备投方案：
10kVⅡ段母线失压，#2主变低压侧02开关无流，备自投动作跳开#2进线开关、#2主变02开关及小电源联络线开关，投入#1进线开关、#1主变低压侧01开关，恢复供电。
闭锁条件：
1、手动跳闸、遥控跳闸闭锁10kV分段开关备投 2、主变高、低后备保护动作闭锁10kV分段开关备投（主保护动作不闭锁）
主要备自投方式
备投方案E1（E2）：110kV变电站内桥接线（三圈变）,主变互投
跳小电源
备投方案：
110kVⅡ段母线失压，#2进线14开关无流，备自投动作跳开#2进线14开关、#2主变中、低压侧32、02开关以及小电源联络线开关，投入#1进线13开关及#1主变31、01开关，恢复供电。
备自投方式培训
ห้องสมุดไป่ตู้
备自投方式培训
主要备自投方式保护联切小电源备自投注意事项
主要备自投方式
备投方案A1（A2）：变电站内桥接线，进线互投
跳小电源
备投方案：
#2进线开关无流、失压（对应母线失压），备自投动作跳开#2进线开关及小电源联络线开关，投入#1进线开关，恢复供电。
闭锁条件：
手动跳闸、遥控跳闸闭锁#1进线开关备投。
闭锁条件：
1、手动跳闸、遥控跳闸闭锁内桥Ⅰ开关备投 2、#1、#2主变主保护（差动保护、瓦斯保护）、高、低后备保护动作闭锁内桥Ⅰ开关备投（适用于两圈变） 3、#1、#2主变主保护（差动保护、瓦斯保护）、高、中、低后备保护动作闭锁内桥Ⅰ开关备投（适用于三圈变）
主要备自投方式
备投方案G1：变电站扩大内桥接线，主变35kV侧互投、10kV侧互投
备投方案： 10kVⅠ段、Ⅱ段母线均失压，#1主变10kV侧开关无流起动，备自投动作跳开#1主变10kV侧开关及小电源联络线开关，投入#2主变10kV侧开关，恢复供电。闭锁条件：手动跳闸、遥控跳闸闭锁备自投。
跳小电源
主要备自投方式
备投方案G2：变电站扩大内桥接线，主变35kV侧互投、10kV侧互投
主要备自投方式
备投方案C1（C2）：变电站内桥接线（两圈变）,主变互投
备投方案：
10kVⅡ段母线失压，#2主变低压侧02开关无流，备自投动作跳开#2进线开关、#2主变02开关及小电源联络线开关，投入#1进线开关、#1主变低压侧01开关，恢复供电。
闭锁条件：
手动跳闸、遥控跳闸闭锁#1主变备投。
闭锁条件：
1、手动跳闸、遥控跳闸闭锁#1进线开关备投 #1主变主保护（差动保护、瓦斯保护）、高、 2、低后备保护动作闭锁#1进线开关备投（适用于两圈变） 3、#1主变主保护（差动保护、瓦斯保护）、高、中、低后备保护动作闭锁#1进线开关备投（适用于三圈变）
主要备自投方式
备投方案F3（F4）：变电站扩大内桥接线，内桥Ⅰ、Ⅱ备投
闭锁条件：
手动跳闸、遥控跳闸闭锁#1主变备投。
主要备自投方式
备投方案D3：变电站线路变压器组接线,10kV分段备投
跳小电源
备投方案：
变电站10kVⅠ段、Ⅱ段母线任一母线失压，对应的主变低压侧开关（或者进线开关）无流，备自投动作跳开失压母线对应的进线开关、主变低压侧开关及小电源联络线开关，投入10kV分段开关，恢复供电。
