第八章 RFID防碰撞技术

RFID技术中常见的防碰撞算法解析RFID（Radio Frequency Identification）技术是一种利用无线电波进行非接触式自动识别的技术，广泛应用于物流、供应链管理、仓储管理等领域。

在RFID系统中，防碰撞算法是解决多个标签同时被读取时发生的碰撞问题的关键。

一、RFID技术的基本原理RFID系统由读写器和标签组成。

读写器通过无线电波向标签发送信号，标签接收到信号后进行解码，并将存储的信息发送回读写器。

RFID标签分为主动式标签和被动式标签两种。

主动式标签内置电池，可以主动发送信号；被动式标签则依靠读写器发送的信号供电。

二、RFID系统中的碰撞问题在RFID系统中，当多个标签同时进入读写器的工作范围内时，它们可能会同时响应读写器的信号，导致信号碰撞。

碰撞问题会导致读写器无法准确识别标签，从而降低系统的可靠性和效率。

三、防碰撞算法的分类为了解决RFID系统中的碰撞问题，研究人员提出了多种防碰撞算法。

根据不同的原理和实现方式，这些算法可以分为以下几类：1. 随机算法随机算法是最简单的防碰撞算法之一。

它通过在读写器发送的信号中添加随机延迟来避免碰撞。

每个标签在接收到读写器信号后，随机选择一个延迟时间后再发送响应信号。

这样可以降低多个标签同时发送信号的概率，减少碰撞的发生。

然而，随机算法的效率较低，可能会导致系统的响应时间延长。

2. 二进制分割算法二进制分割算法是一种基于二进制编码的防碰撞算法。

它将标签的ID按照二进制编码进行分割，每次只处理一位二进制数。

读写器发送的信号中包含一个查询指令，标签根据自身ID的某一位和查询指令进行比较，如果相同则发送响应信号，如果不同则保持沉默。

通过逐位比较，最终可以确定每个标签的ID。

二进制分割算法具有较高的效率和可靠性，但对标签ID的编码方式有一定要求。

3. 动态算法动态算法是一种基于动态时间分配的防碰撞算法。

它通过读写器和标签之间的协调来避免碰撞。

读写器会发送一个时间窗口，标签根据自身ID的某一位和时间窗口进行比较，如果相同则发送响应信号，如果不同则保持沉默。

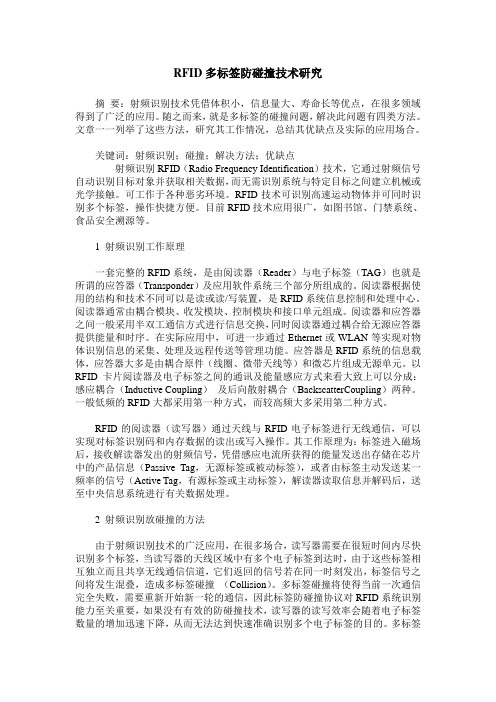

RFID多标签防碰撞技术研究摘要：射频识别技术凭借体积小，信息量大、寿命长等优点，在很多领域得到了广泛的应用。

随之而来，就是多标签的碰撞问题，解决此问题有四类方法。

文章一一列举了这些方法，研究其工作情况，总结其优缺点及实际的应用场合。

关键词：射频识别；碰撞；解决方法；优缺点射频识别RFID（Radio Frequency Identification）技术，它通过射频信号自动识别目标对象并获取相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

可工作于各种恶劣环境。

RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

目前RFID技术应用很广，如图书馆、门禁系统、食品安全溯源等。

1 射频识别工作原理一套完整的RFID系统，是由阅读器（Reader）与电子标签（TAG）也就是所谓的应答器（Transponder）及应用软件系统三个部分所组成的。

阅读器根据使用的结构和技术不同可以是读或读/写装置，是RFID系统信息控制和处理中心。

阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。

阅读器和应答器之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源应答器提供能量和时序。

在实际应用中，可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。

应答器是RFID系统的信息载体，应答器大多是由耦合原件（线圈、微带天线等）和微芯片组成无源单元。

以RFID 卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成：感应耦合（Inductive Coupling）及后向散射耦合（BackscatterCoupling）两种。

一般低频的RFID大都采用第一种方式，而较高频大多采用第二种方式。

RFID的阅读器（读写器）通过天线与RFID电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。

其工作原理为：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信号（Active Tag，有源标签或主动标签），解读器读取信息并解码后，送至中央信息系统进行有关数据处理。

RFID防碰撞协议原理分析RFID（Radio Frequency Identification）是一种通过无线电波进行自动识别的技术。

它采用无线通信方式，将数据从标签传输到读写器，实现物品的快速识别和跟踪。

在实际应用中，由于多个标签同时进入读写器的通信范围，会产生碰撞问题。

为了解决这一问题，人们发展了RFID防碰撞协议。

本文就要对RFID防碰撞协议的原理进行详细分析。

RFID防碰撞协议主要是为了解决RFID系统中的碰撞问题。

碰撞是指在同一时间点有多个标签同时向读写器发送数据，导致数据的干扰和丢失。

尽管RFID技术的快速识别和追踪功能已经得到了广泛应用，但是在实际场景中，由于标签数量众多，存在碰撞问题是不可避免的。

为了解决碰撞问题，RFID防碰撞协议采用了不同的策略。

主要有以下几种常见的协议：1. ALOHA协议ALOHA协议是最早应用于无线通信的一种简单协议。

在RFID系统中，ALOHA协议通过不间断传输数据的方式实现碰撞检测和恢复。

当标签准备好发送数据时，会以一定概率进行传输。

如果发生碰撞，读写器能够检测到冲突并通过反馈机制通知标签重新发送。

虽然ALOHA协议简单易用，但是由于数据冲突率较高，效率较低。

2. Slotted ALOHA协议为了提高RFID系统的效率，Slotted ALOHA协议在ALOHA的基础上进行了改进。

该协议将时间划分为时隙，标签只能在特定时隙传输数据。

这样做可以减少碰撞率，提高系统吞吐量。

但是，在高标签密度的情况下，仍然存在较高的碰撞概率，效果有限。

3. 查询控制协议查询控制协议是目前应用最广泛的RFID防碰撞协议之一。

该协议主要分为两种：二进制查询算法（Binary Tree Algorithm）和动态查询算法（Dynamic Framed Slotted ALOHA，DFSA）。

二进制查询算法将标签标识号码划分为不同的区间，通过逐级查询检测和区分标签。

首先，读写器发送一个询问帧，包含当前查询的区间信息。

《RFID标签防碰撞算法研究》篇一一、引言随着无线通信技术的飞速发展，射频识别（RFID）技术作为一种自动识别技术，已广泛应用于物流、医疗、零售等各个领域。

然而，在RFID系统中，多个标签同时与阅读器通信时会产生标签碰撞问题，这严重影响了系统的性能和效率。

因此，研究RFID标签防碰撞算法具有重要的现实意义和应用价值。

本文旨在探讨RFID标签防碰撞算法的研究现状、方法及未来发展趋势。

二、RFID系统概述RFID系统主要由阅读器、标签和后端处理系统三部分组成。

其中，标签是附着在物品上的无线通信设备，用于存储物品信息；阅读器负责与标签进行无线通信，读取或写入标签信息；后端处理系统则负责处理阅读器传输的数据。

在多个标签同时与阅读器通信时，若不同标签发送的数据产生冲突，则会出现标签碰撞问题。

三、RFID标签防碰撞算法研究现状为了解决RFID标签碰撞问题，研究人员提出了多种防碰撞算法。

这些算法主要分为两类：基于ALOHA的算法和基于树形结构的算法。

1. 基于ALOHA的算法：ALOHA算法是一种随机访问协议，通过随机化标签的发送时间来避免碰撞。

其中，最基本的ALOHA算法包括纯ALOHA和时隙ALOHA两种。

此外，还有改进型ALOHA算法，如帧时隙ALOHA、多帧时隙ALOHA等。

这些算法简单易实现，但当标签数量较多时，系统性能会受到较大影响。

2. 基于树形结构的算法：树形结构算法将标签按照某种规则组织成树形结构，通过逐层识别的方式降低碰撞概率。

其中，较为典型的算法包括二进制树形算法（BTA）和二进制搜索算法（BSA）。

这类算法具有较高的系统性能和识别效率，适用于标签数量较大的场景。

四、RFID标签防碰撞算法研究方法为了进一步提高RFID系统的性能和效率，研究人员不断探索新的防碰撞算法。

目前，主要的研究方法包括：1. 优化现有算法：针对现有算法的不足，通过改进算法参数、引入新思想等方法优化算法性能。

例如，可以通过调整ALOHA 算法的参数来提高系统吞吐量；或者通过优化树形结构来降低标签识别时间。

rfid多标签防碰撞原理与解决方法RFID技术在许多应用领域被广泛使用，例如库存管理、物流管理、智能交通等。

然而，在实际应用中，当多个标签同时处于RFID 读写器的范围内时，就会发生标签之间的碰撞，导致无法正确读取标签信息。

因此，RFID多标签防碰撞技术成为研究的热点之一。

RFID多标签防碰撞原理RFID多标签防碰撞技术是通过一种特殊的协议来解决标签之间的碰撞问题。

该协议被称为“ALOHA协议”，采用了一种随机接入的方式，使得每个标签都有机会发送数据，从而避免了碰撞的发生。

具体来说，当读写器将信号发送到附近的标签时，标签会接收到该信号并发送响应信号。

由于多个标签同时接收到读写器的信号，因此会同时发送响应信号，导致标签之间发生碰撞。

为避免这种情况，ALOHA协议将标签分为两类：有冲突的标签和无冲突的标签。

在接收到读写器的信号后，所有标签都会等待一个随机的时间，如果等待的时间相同，则会发生碰撞。

此时，所有有冲突的标签都会停止发送信号，并等待下一次发送机会。

而无冲突的标签则会继续发送信号，直到数据传输完成。

RFID多标签防碰撞解决方法除了ALOHA协议外，还有其他几种RFID多标签防碰撞技术：1.二进制反馈协议二进制反馈协议是一种比ALOHA协议更高效的多标签防碰撞技术。

在该协议中，读写器会向所有标签发送一个二进制编码，标签会根据收到的编码来判断是否发送响应信号。

如果标签收到的编码与自身ID码相匹配，则会发送响应信号，否则不发送。

如果发生碰撞，则读写器会向所有标签发送一个反馈信号，标签会根据反馈信号来判断是否重新发送响应信号。

2.时隙划分协议时隙划分协议是一种将时间划分为多个时隙，每个时隙只允许一个标签发送数据的技术。

在该协议中，读写器会将时间分为若干个时隙，并将时隙分配给标签。

标签只有在自己分配的时隙内才能发送数据，避免了碰撞的发生。

该协议的缺点是需要在系统中预留足够的时隙，否则会导致效率低下。

3.波束成形技术波束成形技术是一种通过调整天线方向来选择性地接收特定标签信号的技术。

RFID防碰撞算法综述【摘要】射频识别技术RFID是目前正快速发展的一项新技术，它通过射频信号进行非接触式的双向数据通信，从而达到自动识别的目的。

随着RFID技术的发展，如何实现同时与多个目标之间的正确的数据交换，即解决RFID系统中多个读写器和应答器之间的数据碰撞，成为了限制RFID技术发展的难题，采用合理的算法来有效的解决该问题，称为RFID系统的防碰撞算法。

采用时分多路存取技术，相关的算法有ALOHA法、时隙ALOHA法、二进制搜索法、动态二进制搜索法等。

在各种算法当中，二进制树算法因为它识别应答器的确定性，成为了应用最广泛的一种，多个国际标准均对其进行了规定，这推动了防碰撞算法的发展，全文针对RFID系统二进制树防碰撞算法，进行了理论与实践方面的探讨。

【关键词】：射频识别；防碰撞算法；读写器；应答器；Abstract: RFID is a newly developed technology which communicates through the non-contact RF signal，so as to achieve objective automatic identification．Along with the development of RFID technology，how to realize Data Exchange accurately among Multiple Targets at the same time becomes the key problem of RFID technology．RFID anti-collision algorithm is the solution to the above mentioned problems．In TDMA, there are several anti-collision algorithms, such as ALOHA, Slotted ALOHA, Binary Search, Dynamic Binary Search and so on.Key Words：RFID；Anti-collision；Read／Write Devices；Transponders1、RFID技术简介自动设备识别技术是目前国际上发展很快的一项新技术，英文名称为Automatic Equipment Identification，简称AEI，它通过一些先进的技术手段，实现人们对各种设备在不同状态下的自动识别和管理。

常见RFID防碰撞算法有哪几种？比较各自的优缺点，详细论述其中一种算法的工作原理。

1.RFID简介射频识别技术(Radio Frequency Id,RFID)是一种非接触式自动识别技术，与传统的识别方式相比，RFID技术无需直接接触、无需光学可视、无需人工干预即可完成信息输入和处理，具有操作方便快捷、存储数据量大、保密性好、反应时间短、对环境适应性强等优点，现在已广泛应用于工业自动化，商业自动化和交通运输管理等领域，成为当前IT业研究的热点技术之一。

典型的RFID系统主要包括三个部分：电子标签(Tag)、阅读器(Reader)和数据处理o电子标签放置在被识别的对象上，是RFID系统真正的数据载体。

通常电子标签处于休眠状态，一旦进入阅读器作用范围之内就会被激活，并与阅读器进行无线射频方式的非接触式双向数据通信，以达到识别并交换数据的目的。

此外，许多阅读器还都有附加的通信接口，以便将所获得的数据传进给数据处理子系统进行进一步的数据处理。

2.系统防碰撞RFID系统工作的时候，当有2个或2个以上的电子标签同时在同—个阅读器的作用范围内向阅读器发送数据的时候就会出现信号韵干扰，这个干扰被称为碰撞(collision)，其结果将会导致该次数据传输的失败，因此必须采用适当的技术防止碰撞的产生。

从多个电子标签到—个阅读器的通信称为多路存取。

多路存取中有四种方法可以将不同的标签信号分开：空分多路法(SDMA)、频分多路法（FDMA)、对分多路法（TDMA)和码分多路法(CDMA)。

针对RFID系统低成本、较少硬件资源和数据传输速度以及数据可靠性的要求，TDMA构成了RFID系统防碰撞算法最为广泛使用的一族。

TDMA是把整个可供使用的通路容量按时间分配给多个用户的技术，可分为电子标签控制法和阅读器控制法。

电子标签控制法主要有ALOHA法，阅读器控制法有轮询法和二进制搜索法。

2.1 空分多路法(SDMA)空分多路法(Space Division Multiple Access，SDMA)是在分离的空间范围内实现多个目标识别。

多址技术在射频识别系统工作时，通常会有一个以上的射频标签同时处在阅读器的作用范围内，这样如果有两个或两个以上的标签同时发送数据，就会导致通信上的冲突。

为了防止这些冲突的产生，射频识别系统中需要设计相应的防碰撞技术。

在通信中我们称这种技术为多址技术。

多址通信(Multiple Access Communication)是指在各个竞争用户中，共享通信信道容量的通信方式。

多址通信相当于ISO 参考模型中的数据链路层的一部分，有时直接称作媒质寻址控制(MAC)，常见的多址媒质有卫星通信信道、地面无线电信道、电缆和光缆等。

多数寻址使用的多址媒质是广播信道。

在广播信道中，信号由一个能被许多接收机接收的发射机产生。

每种多址媒质具有不同的特性，其特性影响多址协议的设计。

通常根据多址通信的性能参数来评价一个系统。

多址通信系统的主要性能参数是:平均通过量、平均分组时延和稳定性。

对于一个好的多址协议设计而言，系统的平均通过量和平均分组时延越小越好，并且在较长时间内，平均通过量和延迟性基本保持不变。

解决这些问题的方法有四种:空分多址法(SDMA-Space Division Multiple Access)、频分多址法(FDMA-Frequency Division Multiple Acess),时分多址法(TDMA-Time Division Multiple Access)和码分多址法(CDMA-Code Division Multiple Access)。

1. 空分多址法是在分离的空间范围内重新使用确定的资源(通信容量)的技术。

实现方法有两种:一种方法是使单个阅读器之间的相互作用距离明显减少，把大量的阅读器和天线的覆盖面积并排地安置在一个阵列之中，当标签经过这个阵列时与之最近的阅读器可以与之进行通信;另一种方法是在阅读器上利用一个电子控制定向天线，该天线的方向图直接对准某个标签(自适应的SDMA ，所有不同的标签可以根据它在阅读器作用范围内的角度位置区分开来)。

深入剖析RFID技术中的防碰撞算法RFID（Radio Frequency Identification）技术是一种通过无线电信号实现对物体的识别和追踪的技术。

它通过将射频标签（RFID Tag）附加到物体上，并使用RFID阅读器（RFID Reader）进行信号的发送和接收，实现对物体的识别和追踪。

而在实际应用中，由于存在多个射频标签同时被RFID阅读器读取的情况，因此防碰撞算法成为了RFID技术中的重要研究方向之一。

一、RFID技术的基本原理在深入剖析RFID技术中的防碰撞算法之前，我们先来了解一下RFID技术的基本原理。

RFID系统由射频标签、RFID阅读器和后台管理系统组成。

射频标签是RFID系统的核心部件，它包含了一个芯片和一个天线。

RFID阅读器通过发送射频信号激活射频标签，并接收射频标签返回的信息。

后台管理系统用于处理RFID系统中的数据和信息。

二、RFID技术中的碰撞问题在RFID系统中，当多个射频标签同时被RFID阅读器激活时，会出现碰撞问题。

碰撞问题主要有两个方面的影响：一是会导致标签的识别率降低，二是会增加系统的读取时间。

因此，如何解决RFID系统中的碰撞问题成为了一个亟待解决的问题。

三、基于ALOHA协议的防碰撞算法ALOHA协议是一种常用的防碰撞算法，它通过随机选择发送时间的方式来减少碰撞的发生。

在RFID系统中，基于ALOHA协议的防碰撞算法主要包括纯ALOHA算法和滑动窗口ALOHA算法。

纯ALOHA算法是最简单的一种防碰撞算法，它的原理是当射频标签准备发送数据时，先进行信道的侦听。

如果信道空闲，则立即发送数据；如果信道忙碌，则等待一段随机时间后再次进行侦听。

这种算法的优点是实现简单，但由于存在碰撞的概率较高，因此效率较低。

滑动窗口ALOHA算法是在纯ALOHA算法的基础上进行改进的一种算法。

它通过将时间划分为多个时隙，并在每个时隙内只允许一个射频标签发送数据，从而减少碰撞的发生。
