物理中考专题复习——电功率易错题

九年级物理电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】 电阻 改变 接触不良 B 0.2 2V （I ﹣0.2A ）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压改变。

物理九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

电功率易错题1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________1题2题3题2、在图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了 W 。

3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。

则下列说法中错误的是:A．电压表示数仍为9V ; B．R1的阻值为18Ω;C．R2的阻值为45Ω ; D．R2消耗的功率为6.75W.4、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是:A．8V ; B．12V ; C．16V; D．20V.5、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。

小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10ΩlA”、“50ΩO 5A'’和“1kΩIA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。

(2)图Il已连接了部分电路。

请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。

具体原因是(4)小明排除故障后，继续实验。

当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小灯泡的额定功率是 W。

(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。

九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．小灯泡的额定功率是()-U U UR额额。

如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。

（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶①_____________________；② _______________________。

（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。

A．小灯泡短路B．连接小灯泡的导线接触不良C．滑动变阻器接入电路的电阻过大（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。

下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。

次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W_____123分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。

（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。

【答案】滑动变阻器连接成两个下接线柱电流表正负接线柱接反了C 亮度0.30 0.75 0.45【解析】【分析】【详解】(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。

(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。

(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。

[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为P=UI=2.5V⨯0.30A=0.75W(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为222000220000()()24U U UP UI RR R RR RR R RR R====-++++当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为2．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

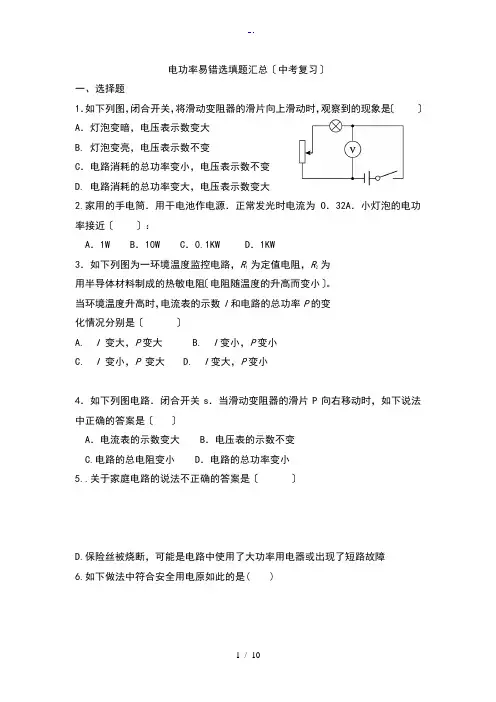

电功率易错选填题汇总〔中考复习〕一、选择题1．如下列图，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是〔〕A．灯泡变暗，电压表示数变大B. 灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数变大2.家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近〔〕：A．1W B．10W C．0.1KW D．1KW3．如下列图为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻〔电阻随温度的升高而变小〕。

当环境温度升高时，电流表的示数I和电路的总功率P的变化情况分别是〔〕A. I变大，P变大B. I变小，P变小C. I变小，P变大D. I变大，P变小4．如下列图电路．闭合开关s．当滑动变阻器的滑片P向右移动时，如下说法中正确的答案是〔〕A．电流表的示数变大 B．电压表的示数不变C.电路的总电阻变小 D．电路的总功率变小5..关于家庭电路的说法不正确的答案是〔〕D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障6.如下做法中符合安全用电原如此的是( )7.如下做法不符合节约用电原如此的是〔〕8．我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。

其原因是〔〕A．导线的电阻小 B．电炉丝的电阻小C．通过导线的电流大 D．通过电炉丝的电流大9．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W〞的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L 0和L1都呈暗红色；当只闭合S2时，L正常发光：当只闭台S3时，L不亮。

如下判断正确的答案是〔〕A．Ll 所在支路短路 B． L2所在支路短路C．L3所在支路短路 D． L2所在支路开路10．把标有“36V 15W〞的甲灯和“36V 5W〞的乙灯串联接在电压是36V的电路中，如此〔〕A．因为甲灯额定功率较大，所以甲灯较亮B．因为通过它们的电流相等，所以一样亮C．因为甲灯的电阻较小，所以甲灯较亮D．因为乙灯实际功率较大，所以乙灯较亮11．家庭电路中的保险丝熔断了，以下原因中不可能的是〔〕A．使用的用电器总功率过大 B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插座中的两根导线的线头相碰了12.生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是〔〕A．开灯时家里的电压较高而烧毁B．开灯时家里的电压较低而烧毁C．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁13．甲用电器上标着“220V 15W〞，乙用电器上标着“220V 100W〞，它们都在额定电压下工作，如此如下说法中正确的答案是〔〕A．乙用电器做功一定快B．甲用电器做功一定少C．在一样时间，乙用电器完成的功一定少D．完成一样的功，甲用电器用的时间一定少14．由欧姆定律得到公式R＝U/I，如下说确的是〔〕A．导体的电阻与导体两端电压成正比B．导体的电阻与流过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻是导体本身的一种性质，与电流、电压大小无关15．关于额定电压和额定功率，如下说法中正确的答案是〔〕A．用电器工作时的实际功率总等于它的额定功率B．用电器工作时它两端的电压总等于它的额定电压C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率16．粗细一样的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是〔〕A．I1＞I2，U1＜U2B．I1＜I2，U1＞U2C．I1=I2，U1＞U2D．I1=I2，U1＜U217．在如下现象中：①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率用电器；④户外输电线绝缘皮损坏，可能引起家中保险丝断的是〔〕A．只有①②B．只有②③C．只有②④D．只有①③18．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，如下图中能明确这一现象的实验是〔〕19．把标有“36V 15W〞的甲灯和“36V 5W〞的乙灯串联在电压是36V的电路中，如此〔〕A．因为甲灯额定功率较大，所以甲灯较亮B．因为通过它们的电流相等，所以一样亮C．因为甲灯的电阻较小，所以甲灯较亮D．因为乙灯实际功率较大，所以乙灯较亮20．在如下列图的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针如此有明显偏转，该电路中的故障可能是〔〕A．电流表坏了 B．灯泡Ll的灯丝断了C．两个灯泡都断路 D．灯泡L2的灯丝断了21、如下家用电器中，正常工作一小时耗电最接近1kW·h的是:A．电子表; B．手电筒; C．电视机; D．空调机.22、如下列图电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；假如将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。

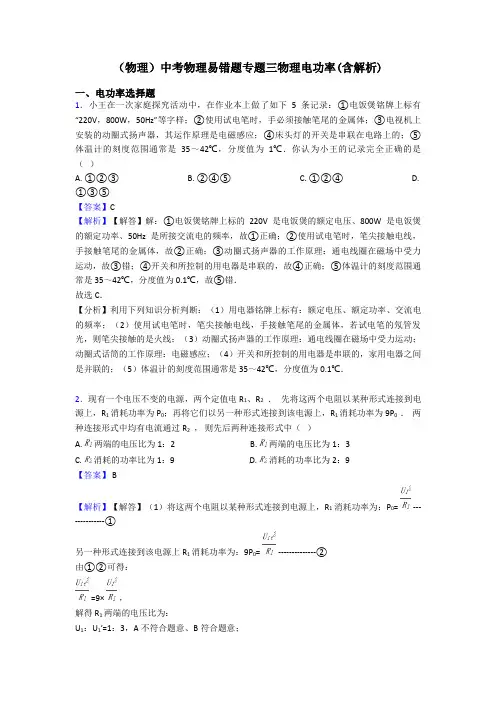

（物理）中考物理易错题专题三物理电功率(含解析)一、电功率选择题1．小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是35～42℃，分度值为1℃．你认为小王的记录完全正确的是（）A. ①②③B. ②④⑤C. ①②④D.①③⑤【答案】C【解析】【解答】解：①电饭煲铭牌上标的220V是电饭煲的额定电压、800W是电饭煲的额定功率、50Hz是所接交流电的频率，故①正确；②使用试电笔时，笔尖接触电线，手接触笔尾的金属体，故②正确；③动圈式扬声器的工作原理：通电线圈在磁场中受力运动，故③错；④开关和所控制的用电器是串联的，故④正确；⑤体温计的刻度范围通常是35～42℃，分度值为0.1℃，故⑤错．故选C．【分析】利用下列知识分析判断：（1）用电器铭牌上标有：额定电压、额定功率、交流电的频率；（2）使用试电笔时，笔尖接触电线，手接触笔尾的金属体，若试电笔的氖管发光，则笔尖接触的是火线；（3）动圈式扬声器的工作原理：通电线圈在磁场中受力运动；动圈式话筒的工作原理：电磁感应；（4）开关和所控制的用电器是串联的，家用电器之间是并联的；（5）体温计的刻度范围通常是35～42℃，分度值为0.1℃．2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

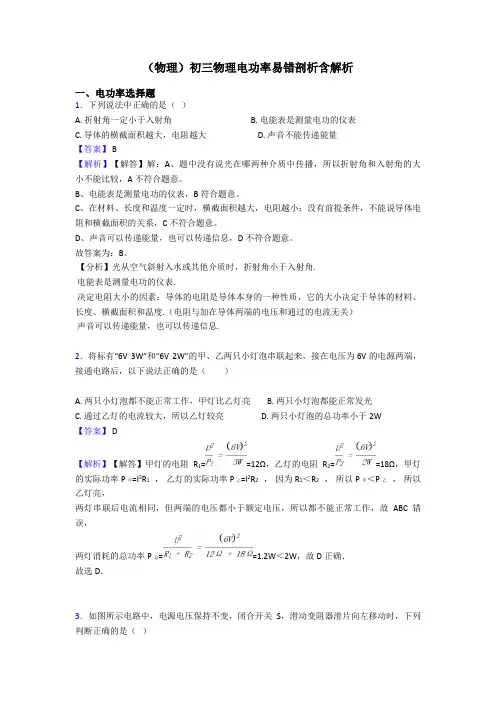

（物理）初三物理电功率易错剖析含解析一、电功率选择题1．下列说法中正确的是（）A. 折射角一定小于入射角B. 电能表是测量电功的仪表C. 导体的横截面积越大，电阻越大D. 声音不能传递能量【答案】 B【解析】【解答】解：A、题中没有说光在哪两种介质中传播，所以折射角和入射角的大小不能比较，A不符合题意。

B、电能表是测量电功的仪表，B符合题意。

C、在材料、长度和温度一定时，横截面积越大，电阻越小；没有前提条件，不能说导体电阻和横截面积的关系，C不符合题意。

D、声音可以传递能量，也可以传递信息，D不符合题意。

故答案为：B。

【分析】光从空气斜射入水或其他介质时，折射角小于入射角.电能表是测量电功的仪表.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）声音可以传递能量，也可以传递信息.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

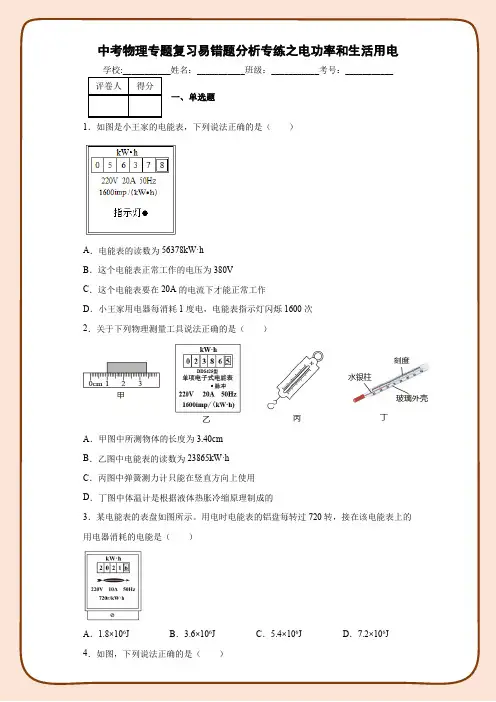

中考物理专题复习易错题分析专练之电功率和生活用电学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次2．关于下列物理测量工具说法正确的是（）A．甲图中所测物体的长度为3.40cmB．乙图中电能表的读数为23865kW·hC．丙图中弹簧测力计只能在竖直方向上使用D．丁图中体温计是根据液体热胀冷缩原理制成的3．某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106JA．图甲中装置内的空气被压缩时内能减小 B ．图乙中电能表表示本月用电123.4kW·hC ．图丙中验电器的金属箔张开是由于同种电荷相互排斥D ．图丁中内燃机在做功冲程中将机械能转化为内能5．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R 1和R 2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则 （ ）C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W6．图甲是某型号热敏电阻R t的阻值随温度t变化的图像（已做近似处理）。

图乙是用R t做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6 V~1.2 V之间调节，R0为100Ω的定值电阻。

该电路工作原理是∶将R t放入待测温度处，闭合开关，调节电源电压，使电路中电流保持2mA不变，可直接从温度计表盘上得出待测温度。

九年级电功率易错题（Wgd 版含答案）一、初三物理电功率易错压轴题（难）1.小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V ）,左值电⑴小伟连接的电路如图甲所示，闭合开关后，发现 _______ （填“电流表”或“电压表”） 无示数，经仔细检査后发现电路中有一根导线连接错误•请在图中错误的那根导线上画"×" ＞并画岀正确的连线； _____ （2）解决问题后.小伟先将5Q 的左值电阻接入电路。

调节滑动变阻器的滑片在某位置时， 电流表的示数如图乙所示：将5Q 的电阻换成20Q 的电阻后，他应将滑动变阻器的滑丿f P向 _____ （填左”或“右”）端移动，使电压表的示数保持 _____ V 不变，再次读取电流 表的示数：（3）把20Q 的电阻接入电路时，小伟发现无论怎样调Yj 滑动变阻器都不能完成实验。

为了使 四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于 ________ VC 由实验得 出的结论是：当电压一定时， ______ ;⑷小伟将泄值电阻换成小灯泡L],测出了几组电流值和电压值。

并绘制了 LJ 的U 7图象 如图丙所示，该图象不是直线的原因是 __________ :（5）同组的小同学还想测量额泄电流为$的小灯泡1_2的额左功率，利用小伟用过的小灯泡 L 】和绘制的图象，设计了如图丁所示的电路（电源电压为U ）,测岀了小灯泡L2的额立功 率。

谙将她的实验步骤补充完整：① 闭合开关S.将开关S 。

接1、调节滑动变阻器的滑片P,使电流表的示数为 ________ ,此 时L2正常发光。

② 将开关SO 由1改接到2,滑动变阻器的滑片P _______ （填"移到最左端”“移到最右 端”或“保持不动”）此时电流表的示数为S 根拯b 的UJ 图象可知.当电流为/丄时， 对应的电压为Ui:,则滑动变阻器接入电路的阻值R= __________③ ____________________________ 小灯泡L2的额左功率P jt = （用U+. R 表示）电压表、滑动变阻器U20Ω1A^和开关各一个、导线若甲阻四个（5@ 10Ω. 200、25Ω）,电流表、AVc⅛JSoT右2 2.5电流与电阻成反(U - /×∕? )×∕【解析】【分析】【详解】(1)⑴原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

九年级物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S2前，应将滑片P移到动变阻器的阻值最大处；（2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P1＝I12R L求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化．【详解】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B 端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1＝0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1＝I12R L＝（0.2A）2×5Ω＝0.2W；2．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。

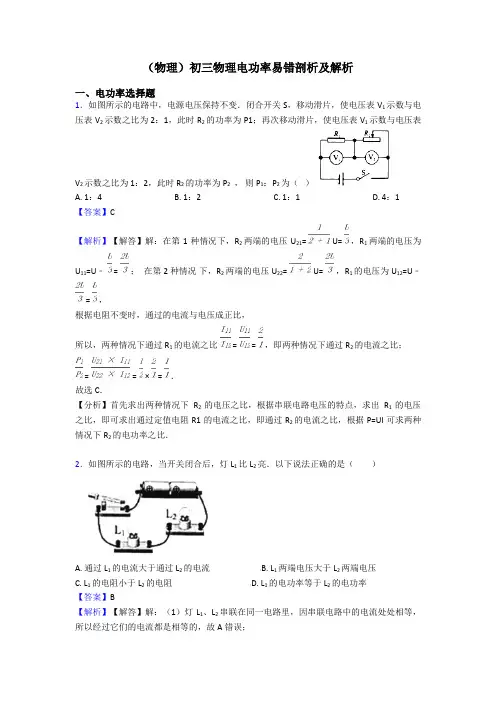

（物理）初三物理电功率易错剖析及解析一、电功率选择题1．如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（）A. 1：4B. 1：2C. 1：1D. 4：1【答案】C【解析】【解答】解：在第1种情况下，R2两端的电压U21= U= ，R1两端的电压为U11=U﹣ = ；在第2种情况下，R2两端的电压U22= U= ，R1的电压为U12=U﹣= ，根据电阻不变时，通过的电流与电压成正比，所以，两种情况下通过R1的电流之比 = = ，即两种情况下通过R2的电流之比；= = × = ．故选C．【分析】首先求出两种情况下R2的电压之比，根据串联电路电压的特点，求出R1的电压之比，即可求出通过定值电阻R1的电流之比，即通过R2的电流之比，根据P=UI可求两种情况下R2的电功率之比．2．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．3．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。

初三物理电功率易错剖析含解析一、电功率选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。

下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。

故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。

【物理】初中物理电功率易错题精选经典一、电功率选择题1．关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1A B遥.控器的干电池电压约为220VC. 空调制冷时的功率约为10W D电.扇正常工作 1h 耗电约为 1KW?h【答案】 A【解析】【解答】解：A、白炽灯的额定功率为40W ，正常工作电流约为I= =≈ 0.8A1 ，0.1A 相差不大，故 A 符合实际； B、遥控器的干电池电压约为 1.5V，故 B 不符合实际；C、空调制冷时的功率约为1000W，故 C 不符合实际；D、电扇的额定功率为100W ，正常工作1h 耗电约为W=Pt=0.1KW× 1h=0.11KW?h，故 D 不符合实际．故选 A．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．2．如图所示，电路中电源电压保持不变，小灯泡标有“ 3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R 的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S 闭合后，滑动变阻器R 接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P 滑动过程中，下列说法（）①电源电压为 4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率 2.25WA. 只有正确B. 只有正确C. 只有正确D.都正确【答案】C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由 P=可得灯泡的电阻：R L===6Ω，由 P=UI 可得，灯泡正常发光时通过的电流：I 额===0.5A，由题知，当开关S闭合后，滑动变阻器R 接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I 额 R 串 =I 额×（ R+R L）=0.5A ×（ 3Ω +6Ω）=4.5V；故①正确；（ 2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I 最大 =I 额 =0.5A，电路中的总电阻：R最小 ===9Ω，滑动变阻器连入电路中的最小阻值：R 最小 =R总 -R L=9Ω-6Ω =3Ω，由于电压表量程为0-3V，当电压表的示数最大为U 滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L滑′ =4.5V-3V=1.5V，′ =U-此时电路的电流为： I 最小 ===0.25A，滑动变阻器接入电路的最大阻值：R 最大 ===12 Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（ 3）小灯泡的最小功率：P L最小 =I 最小2R L=（ 0.25A）2× 6Ω =0.375W；故③错误；（ 4）电路的最大功率：P 最大 =UI 最大 =4.5V × 0.5A=2.25W，故④正确。

九年级物理电功率易错剖析含解析一、电功率选择题1．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R0的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2～12ΩC. 实验中R0两端的电压变化范围为 1.5V～4.5VD. 电路消耗的总功率的变化范围为3.75W～10.25W【答案】D【解析】【解答】由电路图可知，滑动变阻器与定值电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端电压；当滑动变阻器接入电路阻值增大时，电路中电流减小，即电流表示数减小；变阻器接入阻值增大时，其分得电压增大，即电压表示数增大；所以，电流表与电压表的示数变化情况是相反的。

A、由串联电路的电压特点和欧姆定律可得，电源电压U=U V+IR0，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，结合前面分析可知，当I=0.5A时，U V=6V，所以有U=6V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣①当I=1.5A时，U V=3V，所以有U=3V+1.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②联立①②解得：R0=3Ω，U=7.5V，A不符合题意；B、由题可知，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，滑动变阻器接入电路的阻值分别为：R滑= = =2Ω，R滑′= = =12Ω，即变阻器连入电路的阻值变化范围为2Ω～12Ω，B不符合题意；C、R0两端的电压分别为：U0=I最小R0=0.5A×3Ω=1.5V，U0′=I最大R0=1.5A×3Ω=4.5V，则R0两端的电压变化范围是1.5V～4.5V，C不符合题意；D、电路消耗的最小电功率：P最小=UI最小=7.5V×0.5A=3.75W，电路消耗的最大电功率：P最大=UI最大=7.5V×1.5A=11.25W，则电路消耗的总功率的变化范围为3.75W～11.25W，D符合题意。

中考物理易错题专题三物理电功率(含解析)及解析一、电功率选择题1．下列关于电能的说法正确的是（）A. 可以通过电流表把电能直接测量出来B. 电能的单位是“度”，学名叫做千瓦C. 消耗电能越多的用电器，电功率就越大D. 消耗电能相同的用电器，产生的热量不一定相同【答案】 D【解析】【解答】A.电流表可以测量电流，不能测量电能，A不符合题意；B.电能的单位是“度”，又叫千瓦时，B不符合题意；C.电功率越大，表示电流做功快，C不符合题意；D.消耗电能相同的用电器，产生的热量不一定相同，D符合题意。

故答案为：D.【分析】电功率表示电流做功的快慢，不同用电器，转化成的热的效率不同。

2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。

故答案为：B。

【分析】结合电路图，判断开关闭合、断开时电路连接方式的辨别和电表所测电路元件，利用串联电路的特点和欧姆定律分析即可.3．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．4．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．5．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1， R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：4【答案】 A【解析】【解答】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2的电流之比是2：1；由I=U/R知道，R1、R2的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由Q=W=U2R t知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故答案为：A。

18.2 电功率 高频易错同步题精选【高频考点精讲】一、电功率1. 定义：电流在单位时间内所做的功。

2. 符号：P3. 单位：（1）国际单位：瓦特，简称瓦，符号W（2）常用单位：千瓦，符号kW ，1kW=1000W ；毫瓦，符号mW ，1W=1000mW4. 物理意义：表示电流做功快慢。

5. 公式：（1）定义式：P=W/t=UI （适用于所有电路）（2）推导公式：R I P 2=（适用于纯电阻电路，一般用于串联）（3）两套单位：【热点题型精练】一、选择题1．（2021•南充模拟）一只电阻两端的电压由3V 增大到4V 时，通过该电阻的电流增加了0.25A ，则该电阻消耗的电功率增加了（ ）A ．0.25WB ．1.75WC ．0.75WD ．1W 2．（2021•福州模拟）如图所示电路，电源电压保持不变。

只闭合开关S ，电流表的示数为0.2A ，再闭合开关S 1，电流表的示数变化了0.3A ．那么闭合S 、S 1后，R 1与R 2的电功率之比是（ ）A．2：3 B．3：2 C．5：2 D．1：23．（2021•贵阳模拟）将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变。

下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大4．（2021•西安模拟）如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W5．（2021•沈阳模拟）如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦6．（2021•青岛模拟）把“6V3W”、“6V6W”的两个灯泡串联后分别接在6V，9V，18V的电源上，下面说法中不正确的是（）A．接在9V的电源上时，“6V 3W”的灯泡能正常发光B．接在6V的电源上时，“6V 6W”的灯泡的实际功率是额定功率的1/9C．接在18V的电源上时，“6V 3W”的灯泡比正常发光时亮，“6V 6W”的灯泡比正常发光时暗D．不另加器材，无论电源电压为多少，都不能使他们同时正常发光7．（2019•苏州中考）额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。

中考物理经典易错题系列009(电功率）伏山一中：吴越1、将额定电压相同的两只小灯泡Ｌ1、Ｌ2串联在电路中，发现Ｌ1比Ｌ2亮；若把它们并联在同一电源上，则（ A ）Ａ.Ｌ1比Ｌ2暗； Ｂ.Ｌ1比Ｌ2亮；Ｃ.Ｌ1、Ｌ2亮度一样； Ｄ.无法判断哪个灯泡更亮2、在如图所示的电路中，电源电压保持不变，当开关 S 由闭合到断开，电流表两次示数之比是 5∶2. 闭合 S 后，R 1 与 R 2 的阻值之比和电功率之比分别是( B )A ．2∶3 3∶2B ．3∶2 2∶3C ．2∶5 5∶2D ．5∶2 2∶53、将两只“220V 100W”的灯泡串联后接在220伏的电路中使用时，消耗的总电功率为：（ C ）A.200瓦B.100瓦C.50瓦D.25瓦4、（双选）L1、L2两只灯额定电压相同均为U ，额定功率P 额1>P 额2,把它们接入电压为U 的电路中,下列说法中错误的是( CD )A.两灯串联使用时,实际功率P1<P2B.两灯并联使用时,实际功率P1>P2C.串联时两灯消耗的总功率P 总>P 额2D.并联使用时两灯消耗的总功P 总<P 额15、在如图所示的电路中，此时标有“6V6W ”字样的小灯泡正常发光，若将灯泡换成“6V 2W ”的小灯泡，并且滑动变阻器的位置不改变，则“6V 2W ”小灯泡的实际功率（ A ） A ．大于2W B ．小于2W C ．等于2W D ．无法判断6、粗细均匀的金属环上，A 、B 、C 、D 四点把其周长四等分，如图所示，当A 、C 点接入电路中时，圆环消耗的电功率为P ；当A 、D 点接入电路中时，圆环消耗的电功率为（ B ）A 、B 、C 、3PD 、4P7、如图甲所示，电源电压保持不变，小灯泡的额定电压为12V ，闭合开关S 后，当滑片P 从最右端滑到最左端的过程中，小灯泡的I-U 关系图象如图乙所示．则下列判断错误的是（ D ）A. 小灯泡的额定功率为24WB. 电源电压为12VC. 滑动变阻器的最大阻值为9ΩD. 小灯泡的最小功率为1.5W8、如图甲的电路中,电源电压不变,R 0为定值电阻,滑动变阻器R 消耗的电功率随电流变化的关系如图乙所示。

中考專題復習——電功率易錯題電功率是初中物理電學部分的重點和難點，它幾乎涉及到電學的所有內容，所以也是中考考查的熱點。

由於同學們對這部分知識的概念和公式缺乏正確的認識和理解，所以解題時經常會犯一些錯誤。

下麵列舉一些常見的錯誤，希望同學們在解題的時候要引以為戒。

例1．有幾位同學對電功率這個概念，有以下幾種理解，你認為正確的是（）A．電功率是表示電流通過用電器時做功多少的物理量B．電功率是表示電流通過用電器時做功快慢的物理量C．電功率大的用電器工作時消耗的電能一定多D．電功率大的用電器工作時所用的時間一定少正確答案：B解析：本題考查對電功率意義、公式和定義的理解，解題關鍵是全面準確理解電功率的概念。

電功率是用來表示消耗電能快慢的物理量，其大小只與單位時間內用電器消耗電能的多少有關，而與用電器中電流做功的多少無關。

例2．在圖所示的電路中，發現通過電流錶的示數減少0．2 A時，電壓表的示數從6V變為5V，則該定值電阻所消耗的電功率變化了 W。

錯解：電阻R兩端的電壓改變量是ΔU﹦6V－5V﹦1V，通過的電流改變量是0．2A。

由P﹦UI得ΔP﹦ΔUΔI﹦1V×0．2A﹦0．2W。

解析：錯解原因是誤造公式導致的。

我們知道R＝U1/I1＝U2/I2＝ΔU/ΔI是正確的，而模仿此公式得出ΔP﹦ΔUΔI卻是錯誤的。

由於電流、電壓、電功率發生變化，但定值電阻R的阻值是不變的，所以正確解法是首先求得R＝ΔU/ΔI ＝1V/0．2A＝5Ω，再由P＝U2/R算得先後的定值電阻消耗的電功率，求變化量就可以得到。

正確答案：2．2W例3．如圖所示電路，阻值為6Ω的電阻與一個“6V 3W”的小燈泡串聯後接到9V 的電路中，小燈泡恰能正常發光；如果在此電路中將“6V 3W”的小燈泡換成“6V 4．5W”的小燈泡，那麼該小燈泡的實際功率（設電源電壓不變）（）A．等於4．5W B．小於4．5WC．大於4．5W D．等於3W錯解：A解析：錯解的原因是認為後來換的小燈泡的和原來的小燈泡的額定電壓一樣也是6V，原來的燈泡能正常發光，實際功率等於額定功率3W，則後來接的燈泡的實際功率也等於其額定功率4．5W。
