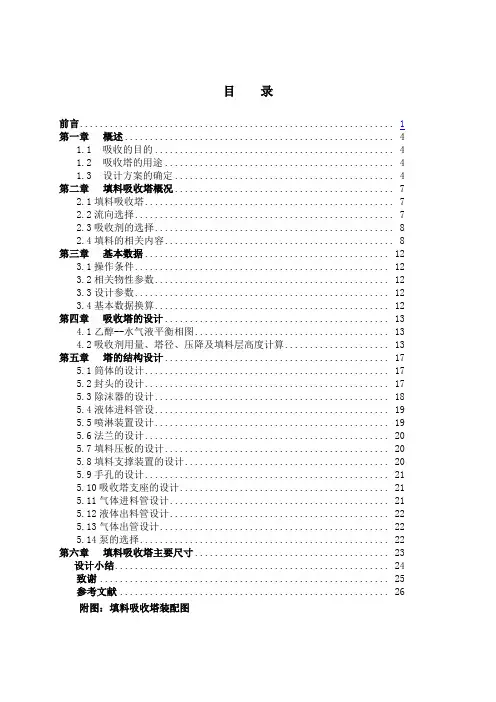

目录前言 (1)第一章概述 (4)1.1 吸收的目的 (4)1.2 吸收塔的用途 (4)1.3 设计方案的确定 (4)第二章填料吸收塔概况 (7)2.1填料吸收塔 (7)2.2流向选择 (7)2.3吸收剂的选择 (8)2.4填料的相关内容 (8)第三章基本数据 (12)3.1操作条件 (12)3.2相关物性参数 (12)3.3设计参数 (12)3.4基本数据换算 (12)第四章吸收塔的设计 (13)4.1乙醇--水气液平衡相图 (13)4.2吸收剂用量、塔径、压降及填料层高度计算 (13)第五章塔的结构设计 (17)5.1筒体的设计 (17)5.2封头的设计 (17)5.3除沫器的设计 (18)5.4液体进料管设 (19)5.5喷淋装置设计 (19)5.6法兰的设计 (20)5.7填料压板的设计 (20)5.8填料支撑装置的设计 (20)5.9手孔的设计 (21)5.10吸收塔支座的设计 (21)5.11气体进料管设计 (21)5.12液体出料管设计 (22)5.13气体出管设计 (22)5.14泵的选择 (22)第六章填料吸收塔主要尺寸 (23)设计小结 (24)致谢 (25)参考文献 (26)附图：填料吸收塔装配图前言第一章概述1.1吸收的目的在化学工业中，经常需将气体混合物中的各个组分加以分离，其目的是：（1）回收或捕获气体混合物中的有用物质，以制取产品；（2）除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气的有害物质，以免污染大气。
1.2吸收塔的用途塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
根据塔内气液接触部件的结构型式，可分为板式塔与填料塔两大类。
按气﹑液两相接触方式的不同可将吸收设备分为级式接触与微分接触两大类，填料塔即为微分接触式气液传质设备。
板式塔内设置一定数量塔板，气体以泡沫或喷射形式穿过板上液层进行物质和热传递，气液相组成呈阶梯变化，属逐级接触逆流操作过程。
填料塔化工原理课程设计填料塔是一种常见的化工设备，广泛应用于化工、环保、石油等领域。
填料作为塔内的主要组成部分，对于塔内的传质、反应等过程起着至关重要的作用。
因此，在化工原理课程设计中，填料塔的设计和优化是必不可少的一部分。
填料塔化工原理课程设计主要包括以下内容：一、填料的选择和设计填料的种类繁多，不同的填料有着不同的物理化学性质和结构特征，对于塔内传质、反应等过程有着重要的影响。
在填料选择时，需要根据实际工艺要求和特定条件进行选择，同时考虑填料的成本、维护和清洗难度等因素。
设计填料塔需要考虑的因素包括：填料堆积密度、总塔体积、填料层数、塔径、塔高、塔底和塔顶结构等。
这些因素需要通过计算和模拟来确定最佳的设计参数，以满足特定的工艺要求。
二、塔内流体传输和传质填料塔中的流体传输和传质是塔内传质过程的关键。
塔内传质过程可以用物理和数学模型来描述和分析，以确定传质速率、传质效率等基本参数。
主要的传质模型包括：对流传质、扩散传质、反应传质等。
对于填料塔的设计和优化，需要进行流体传输和传质的数值模拟和实验验证。
实验验证可以通过建立实验装置，通过对工艺参数和填料种类的变化，来实现对塔内传质的观测和分析。
数值模拟可以基于参数偏微分方程或者多相流模型，来模拟塔内传质过程，从而得到设计和优化的基本参数。
三、塔内反应过程填料塔中的反应过程是化工原理课程设计的另一个关键部分。
填料塔由于具有大量的表面积、液膜和气液界面，为反应过程提供了良好的反应条件。
塔内反应过程主要包括：吸收、脱吸附、萃取、沉淀等反应过程。
在设计和优化填料塔反应过程时，需要考虑多种因素，如反应物浓度、反应速率、塔高、填料种类等。
通过物理学和化学动力学等基本原理，可以建立反应过程的模型，从而对反应过程进行分析和优化设计。
四、优化设计与实践填料塔化工原理课程设计的最后一部分是优化设计与实践。
通过对填料塔的设计和优化，可以实现工艺目标的达成。
同时，优化设计也需要根据实际情况和运行经验进一步调整和改善，以适应工艺的不断发展和变化。
化工课程设计填料塔设计一、教学目标本节课的学习目标包括：知识目标：学生需要掌握填料塔的基本概念、类型和设计方法；了解填料塔在化工过程中的应用和重要性。
技能目标：学生能够运用所学的知识，独立完成填料塔的设计计算；能够分析并解决实际工程中的问题。
情感态度价值观目标：培养学生对化工行业的兴趣和热情，提高学生对工程实践的重视，培养学生的创新意识和团队合作精神。
二、教学内容本节课的教学内容主要包括：1.填料塔的基本概念和类型：介绍填料塔的定义、结构和工作原理，分析不同类型填料塔的特点和应用范围。
2.填料塔的设计方法：讲解填料塔的设计步骤和方法，包括填料的选择、塔径的确定、塔高的计算等。
3.填料塔在化工过程中的应用：介绍填料塔在化工过程中的重要作用，分析其在不同领域的应用案例。
4.实际工程案例分析：通过分析实际工程中的填料塔设计案例，使学生能够将理论知识应用于实际问题解决。
三、教学方法为了提高教学效果，本节课将采用多种教学方法：1.讲授法：教师通过讲解填料塔的基本概念、设计方法和应用案例，使学生掌握相关理论知识。
2.讨论法：学生进行小组讨论，分享不同类型的填料塔设计和应用经验，培养学生的团队合作精神和创新意识。
3.案例分析法：分析实际工程中的填料塔设计案例，引导学生运用所学知识解决实际问题。
4.实验法：安排实验室实践环节，让学生亲自操作填料塔设备，增强学生的实践能力和操作技能。
四、教学资源为了支持本节课的教学内容和教学方法，将采用以下教学资源：1.教材：选用权威的化工教材，为学生提供系统的理论知识。
2.参考书：推荐相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT课件，通过图片、图表和动画等形式，直观地展示填料塔的原理和设计方法。
4.实验设备：提供填料塔实验装置，让学生亲身体验填料塔的操作和应用。
五、教学评估本节课的评估方式包括：1.平时表现：通过观察学生的课堂参与、提问回答、小组讨论等，评估学生的学习态度和积极性。
化工原理课程设计—填料塔的设计说明书化学与化工学院制目录一、绪论 (3)二、设计任务及操作条件 (3)三、设计方案的确定 (4)1、装置流程的确定 (4)2、吸收剂选择 (5)3、操作温度与压力的确定 (5)4、填料的类型与选择 (6)四、基础物性参数的确定 (8)1、液相物性参数 (8)2、气相物性参数 (8)3、气液相平衡参数 (9)4、物料衡算 (9)5、填料物性参数 (10)五、填料塔工艺尺寸的确定 (11)1、塔径的计算 (11)2、填料层高度计算 (14)六、填料层压降计算 (16)七、填料塔内件的类型与设计 (17)八、总结 (18)九、参考文献 (19)十、后记......................................................................................................... 错误！未定义书签。
十一、符号说明.. (19)一、绪论塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
根据塔内气液接触部件的形式，可以分为填料塔和板式塔。
板式塔属于逐级接触逆流操作，填料塔属于微分接触操作。
工业上对塔设备的主要要求：（1）生产能力大（2）分离效率高（3）操作弹性大（4）气体阻力小结构简单、设备取材面广等。
塔型的合理选择是做好塔设备设计的首要环节，选择时应考虑物料的性质、操作的条件、塔设备的性能以及塔设备的制造、安装、运转和维修等方面的因素。
板式塔的研究起步较早，具有结构简单、造价较低、适应性强、易于放大等特点。
填料塔由填料、塔内件及筒体构成。
填料分规整填料和散装填料两大类。
塔内件有不同形式的液体分布装置、填料固定装置或填料压紧装置、填料支承装置、液体收集再分布装置及气体分布装置等。
与板式塔相比，新型的填料塔性能具有如下特点：生产能力大、分离效率高、压力降小、操作弹性大、持液量小等优点。
填料塔的类型很多，其设计的原则大体相同，一般来说，填料塔的步骤如下：根据设计任务和工艺要求，确定设计方案；根据设计任务和工艺要求，合理地选择填料；确定塔径、填料层高度等工艺尺寸；计算填料层的压降；进行填料塔塔内件的设计和选型。

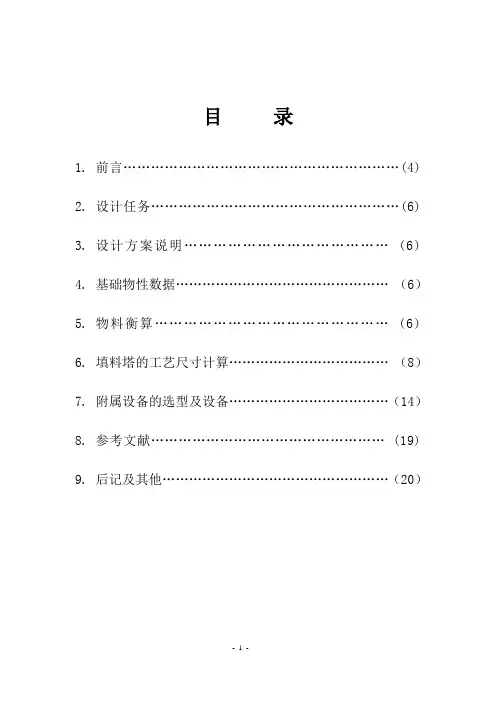

目录1.前言 (4)2.设计任务 (6)3.设计方案说明 (6)4.基础物性数据 (6)5.物料衡算 (6)6.填料塔的工艺尺寸计算 (8)7.附属设备的选型及设备 (14)8.参考文献 (19)9.后记及其他 (20)1.前言填料塔是以塔内的填料作为气液两相间接触构件的传质设备，它是化工类企业中最常用的气液传质设备之一。
而塔填料塔内件及工艺流程又是填料塔技术发展的关键。
聚丙烯材质填料作为塔填料的重要一类，在化工上应用较为广泛，与其他材质的填料相比，聚丙烯填料具有质轻、价廉、耐蚀、不易破碎及加工方便等优点，但其明显的缺点是表面润湿性能。
1.1填料塔技术填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。
填料的上方安装填料压板，以防被上升气流吹动。
液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。
当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。
壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。
因此，当填料层较高时，需要进行分段，中间设置再分布装置。
液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。
填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。
填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。
1.2 填料的类型填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料。
化工原理课程设计水吸收氨填料吸收塔设计
(1)
化工原理课程设计——水吸收氨填料吸收塔设计
一、选择填料
本设计所选用的填料为塔形环状填料，其主要优点在于能够提高氨气
与水接触的时间和接触面积，从而提高吸收效率。
其次，填料的表面
积大，对氨气的吸附强度较高。
二、计算填料高度
根据质量平衡公式，吸收塔中氨气的质量=进入氨气的质量-出口氨气
的质量-吸收氨气的质量。
结合我们所设计的填料种类和工艺流程，可
以得到计算填料高度的公式：
θ=（W/N） ln [(C0-C)/(Co-Ct)]
其中，W是空气中氨气的质量流量，单位为kg/h；N是塔形环状填料每立方米的比表面积，单位为m²/m³；C0是氨气从入口口进入吸收器的
浓度，单位为mg/Nm³；Ct是出口处氨气的平均浓度，单位为mg/Nm³；
C是入口处水的浓度，单位为mg/L。
三、塔的直径
根据经验公式可得：填料在瞬间液晶表面液流速等于液降的经验公式。
v=1.2/(μ)½ (ΔP/ρ) ¼
其中，v是液体在塔体内部的平均流速，单位为m/s；μ是液体的粘度，单位为Pa*s；ΔP是液体在塔体内产生的液降，单位为Pa；ρ是液体
的密度，单位为kg/m³。
四、结论
经过以上各个方面的计算和分析，我们得到了适合本工艺流程，并且
具有高效的填料塔高度及塔直径，使本工艺流程吸收效率达到最优化
程度。
我们所选用的填料塔设计方案具有成本低、效率高及运行稳定
等特点，非常符合实际工序的需要。
目录第1章概述 (3)1.1吸收技术概况 (3)1.2吸收设备的发展 (3)1.3吸收在工业生产中的应用 (4)1.4丙酮的性质 (5)第2章方案比选 (7)2.1方案选择与对比 (7)2.2吸收剂的比选 (8)2.3填料的作用以及选择 (9)2.4操作参数的选择 (12)2.5流向选择 (12)2.6吸收剂再生方法的选择 (12)2.7操作参数的选择 (13)第3章吸收塔的工艺计算 (14)3.1基础物性数据 (14)3.1.1 气液相物性数据 (14)3.1.2物料计算 (14)3.2塔径计算 (15)3.3填料层高度确定 (18)3.3.1. 传质单元数计算 (18)3.3.2 传质单元高度计算 (18)3.3.3填料层高度的计算 (20)第四章塔的结构设计 (21)4.1筒体的设计 (21)4.2封头设计 (21)4.3除沫器设计 (21)4.4液体进料管的设计 (22)4.5液体出料管的设计 (22)4.6气体进料管的设计 (22)4.7气体出料管的设计 (23)4.8填料支撑板设计 (23)4.9填料压板 (23)4.10体分布装置 (23)4.11再分布器 (24)4.12气体入塔分布器 (24)4.13法兰的设计 (25)4.14手孔的设计 (25)4.15吸收塔支座的设计 (25)4.16泵的选择 (26)4.17吸收塔高度的计算 (26)填料吸收塔主要尺寸 (27)课程设计心得 (28)参考文献 (29)第1章概述1.1吸收技术概况气体吸收过程是化工生产中常用的气体混合物的分离操作，其基本原理是利用气体混合物中各组分在特定的液体吸收剂中的溶解度不同，实现各组分分离的单元操作。
在化工生产中，原料气的净化，气体产品的精制，治理有害气体保护环境等方面得到了广泛的应用。
在研究和开发吸收过程中，在方法上多从吸收过程的传质速率着手，希望在整个设备中，气液两相为连续微分接触过程，这一特点则与填料塔得到了较好的结合。
化工原理课程设计任务书专业班级：姓名：学号：指导老师：目录一·目的和要求二·设计任务三·设计方案1.吸收剂的选择2.塔内气液流向的选择3.吸收系统工艺流程（工艺流程图及说明）4.填料的选择四·工艺计算1.物料衡算，吸收剂用量，塔底吸收液浓度2.塔径计算3.填料层高度计算4.填料层压降计算5.填料吸收塔的主要附属构件简要设计6.动力消耗的计算与运输机械的选择（对吸收剂）五·设备零部件管口的设计计算及选型六·填料塔工艺数据表填料塔结构数据表物性数据表七·对本设计的讨论八·主要符号说明九·参考文献一·目的和要求1．进行查阅专业资料、筛选整理数据及化工设计的基本训练；2．进行过程计算及主要设备的工艺设计计算，独立完成吸收单元的设计；用简洁的文字和图表清晰地表达自己的设计思想和计算结果；3.建立和培养工程技术观点；4.初步具备从事化工工程设计的能力,掌握化工设计的基本程序和方法。
5.独立完成课程设计任务。
二·设计任务1.题目：SO2填料吸收塔2 生产能力：SO2炉气的处理能力为1500 m³/h（1atm,30℃时的体积）3 炉气组成：原料气中含SO2为9%（v）,其余为空气4 操作条件：P=1atm(绝压）t=30 ℃5 操作方式：连续操作6 炉气中SO2的回收率为95％三·设计方案1.吸收剂的选择用水做吸收剂。
水对SO2有较大的溶解度，有较好的化学稳定性，有较低的粘度，廉价、易得、无毒、不易燃烧2.塔内气液流向的选择在填料塔中，SO2从填料塔塔底进入，清水从塔顶由液体喷淋装置均匀淋下。
3.吸收系统工艺流程（工艺流程图及说明）二氧化硫炉气经由风机从塔底鼓入填料塔中，与由离心泵送至塔顶的清水逆流接触，在填料的作用下进行吸收。
经吸收后的尾气由塔顶排除，吸收了SO2的废水由填料塔的下端流出。
