便携式瓦斯检测记录表
（JK40-CH4-D）
中国水利水电第七工程局有限公司滇中引水工程
大理II段施工4标项目经理部
年月日～年月日
隧洞内人工瓦斯检测安全注意事项
一、采用仪器为便携式多功能气体检测仪，型号为JK40-CH4-D，瓦检人员要加强仪器维护及保养，使用过程中防止碰撞、落水，确保电量充足。
二、人工瓦斯检测地点：1、开挖工作面进风流、回风流中，爆破地点附近20m的风流中及局部塌方处；2、坑道总回风流中；3、局扇及电气开关前后10m内的风流中；4、各种机械作业附近20m范围内的风流中；5、电动机及开关附近20m内的风流中；6、隧道硐室、开挖凹陷等易于瓦斯积聚处；7、煤层（线）及岩体破碎易于瓦斯溢出段。
8、掌子面顶部等瓦斯易聚集部位。
由于瓦斯比空气轻，以上各处的检测点应尽量靠近拱顶，检测点离拱顶的距离不得大于20cm。
三、人工瓦斯检测频次：对正常工序工作地段各检测点每班不少于三次，对电焊作业、防水板焊接、塌方处理等特殊工序和重点部位，必须保证作业全过程检测；对各种通风死角每班进洞检测一次，对瓦斯浓度超过0.3%的地段，必须加强检测，瓦斯浓度的测定应在隧道风流的上部。
瓦检员必须保证“一炮三检制”和“三人连锁放炮制”。
四、隧道内瓦斯浓度限值及处理措施应符合下表规定，所采取的处理措施应符合《铁路瓦斯隧道技术规范》。
五、对瓦斯浓度超过0.3%的地段，必须加强检测；在瓦斯浓度＞0.5%时，按下表措施进行处理。
测风记录表
注:表格要求64K正反面横排做50张
一炮三检记录表
注：表格要求32K正反面折叠装订
通风瓦斯检查记录表
注：表格要求32开折叠装订做50张
瓦斯及通风调度日报表
单位：年月日
注：1。
表格要求标准16开横排
2。
风量一栏:掘进工作面应填写盲巷回风量，回采工作面应填写回风巷风量。
通风旬报表
注：表格要求标准8开横排
局部通风情况月报表
注:表格要求标准8开横排
瓦斯超限记录
单位：年月
总工程师：通风区长：审核人：制表人：制表时间：年月日注：表格要求标准8开横排自己打
瓦斯检查日志
单位：年月日
表格要求标准8开横排
甲烷传感器与瓦检仪或便携仪对照记录
注:表格要求16开竖排
监测监控系统设备管理台帐
注:表格要求32开竖排
监测装置故障维修记录
注:表格要求16开横排
瓦斯便携仪收发记录
注：交接班时应交清当班运行情况，室内用具是否齐全及卫生是否良好.
未记清的由接班人负责，物品不全的由交班人负责。
表格要求标准16开横排
机房值班记录
注:表格要求16开横排
甲烷传感器(便携仪）校验记录
注：表格要求16开竖排。

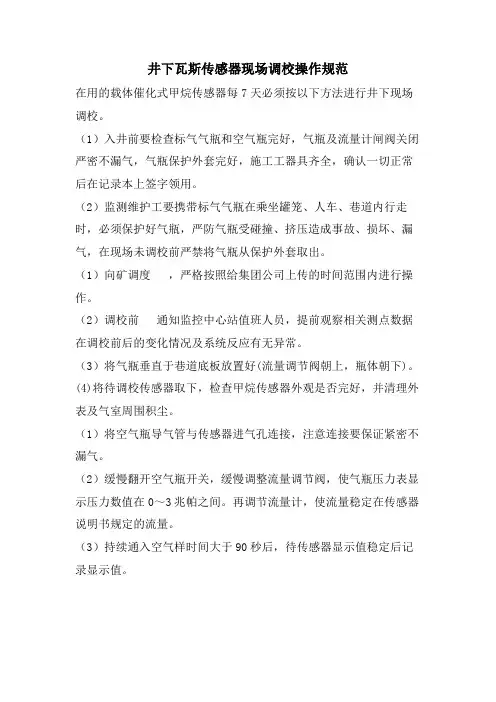

井下瓦斯传感器现场调校操作规范在用的载体催化式甲烷传感器每7天必须按以下方法进行井下现场调校。
（1）入井前要检查标气气瓶和空气瓶完好，气瓶及流量计闸阀关闭严密不漏气，气瓶保护外套完好，施工工器具齐全，确认一切正常后在记录本上签字领用。
（2）监测维护工要携带标气气瓶在乘坐罐笼、人车、巷道内行走时，必须保护好气瓶，严防气瓶受碰撞、挤压造成事故、损坏、漏气，在现场未调校前严禁将气瓶从保护外套取出。
（1）向矿调度，严格按照给集团公司上传的时间范围内进行操作。
（2）调校前通知监控中心站值班人员，提前观察相关测点数据在调校前后的变化情况及系统反应有无异常。
（3）将气瓶垂直于巷道底板放置好(流量调节阀朝上，瓶体朝下)。
(4)将待调校传感器取下，检查甲烷传感器外观是否完好，并清理外表及气室周围积尘。
（1）将空气瓶导气管与传感器进气孔连接，注意连接要保证紧密不漏气。
（2）缓慢翻开空气瓶开关，缓慢调整流量调节阀，使气瓶压力表显示压力数值在0～3兆帕之间。
再调节流量计，使流量稳定在传感器说明书规定的流量。
（3）持续通入空气样时间大于90秒后，待传感器显示值稳定后记录显示值。
（4）假设显示值在误差范围之内，需用遥控器将其调到与气样值相同即可，如显示值超过误差允许范围，需更换传感器进行重新调校。
（5）调零结束后，然后关闭空气瓶开关，保证闸阀关闭严密，然后准备进入下道工序，在此过程中，通向传感器气室的导气管不要拔出。
（1）测试报警值和断电值首先缓慢翻开甲烷气瓶开关，使气瓶压力表显示压力数值在0～3兆帕之间。
缓慢调整流量调节阀，先用小流量向传感器气室缓慢通入校准气样，使传感器显示值缓慢上升，在此过程中，观察报警值和断电值是否符合要求，并注意在传感器显示值上升到报警值和断电值时，是否发出声光报警和现场是否断电。
（2）校准精度报警值和断电值测试完成后把流量调节到传感器说明书规定的流量，持续时间大于90秒，待传感器显示稳定后，记录显示值。

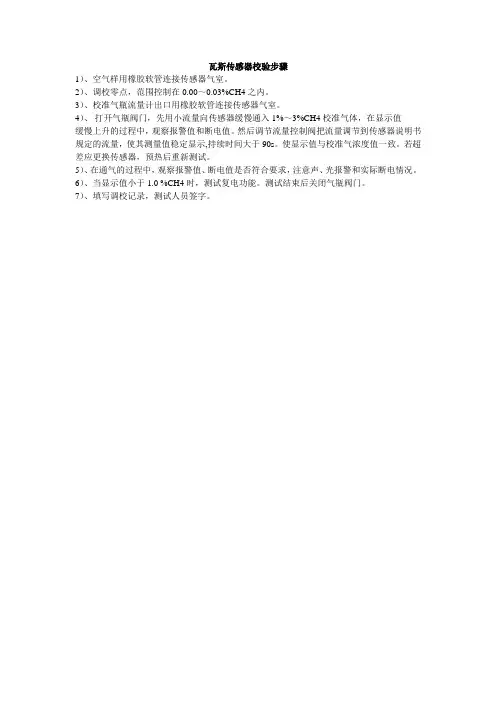

瓦斯传感器校验步骤
1）、空气样用橡胶软管连接传感器气室。
2）、调校零点，范围控制在0.00～0.03%CH4之内。
3）、校准气瓶流量计出口用橡胶软管连接传感器气室。
4）、打开气瓶阀门，先用小流量向传感器缓慢通入1%～3%CH4校准气体，在显示值
缓慢上升的过程中，观察报警值和断电值。
然后调节流量控制阀把流量调节到传感器说明书规定的流量，使其测量值稳定显示,持续时间大于90s。
使显示值与校准气浓度值一致。
若超差应更换传感器，预热后重新测试。
5）、在通气的过程中，观察报警值、断电值是否符合要求，注意声、光报警和实际断电情况。
6）、当显示值小于1.0 %CH4时，测试复电功能。
测试结束后关闭气瓶阀门。
7）、填写调校记录，测试人员签字。

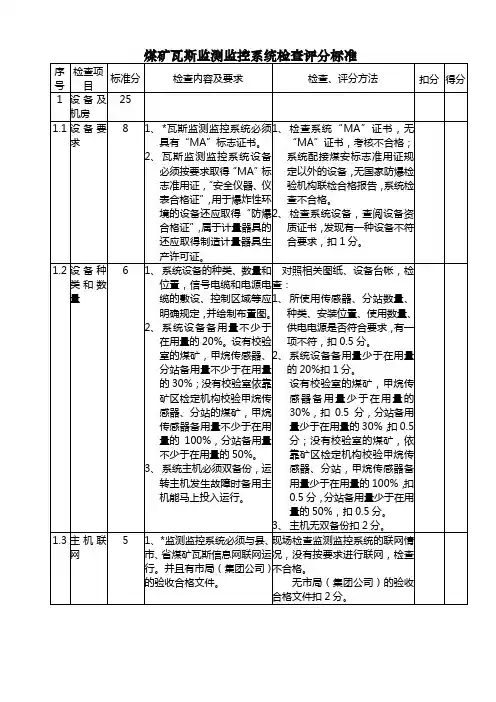

煤矿瓦斯监测监控系统检查评分标准序号检查项目标准分检查内容及要求检查、评分方法扣分得分1 设备及机房251.1 设备要求8 1、*瓦斯监测监控系统必须具有“MA”标志证书。
2、瓦斯监测监控系统设备必须按要求取得“MA”标志准用证，“安全仪器、仪表合格证”，用于爆炸性环境的设备还应取得“防爆合格证”，属于计量器具的还应取得制造计量器具生产许可证。
1、检查系统“MA”证书，无“MA”证书，考核不合格；系统配接煤安标志准用证规定以外的设备，无国家防爆检验机构联检合格报告，系统检查不合格。
2、检查系统设备，查阅设备资质证书，发现有一种设备不符合要求，扣1分。
1.2 设备种类和数量6 1、系统设备的种类、数量和位置，信号电缆和电源电缆的敷设、控制区域等应明确规定，并绘制布置图。
2、系统设备备用量不少于在用量的20%。
设有校验室的煤矿，甲烷传感器、分站备用量不少于在用量的30%；没有校验室依靠矿区检定机构校验甲烷传感器、分站的煤矿，甲烷传感器备用量不少于在用量的100%，分站备用量不少于在用量的50%。
3、系统主机必须双备份，运转主机发生故障时备用主机能马上投入运行。
对照相关图纸、设备台帐，检查：1、所使用传感器、分站数量、种类、安装位置、使用数量、供电电源是否符合要求，有一项不符，扣0.5分。
2、系统设备备用量少于在用量的20%扣1分。
设有校验室的煤矿，甲烷传感器备用量少于在用量的30%，扣0.5分，分站备用量少于在用量的30%，扣0.5分；没有校验室的煤矿，依靠矿区检定机构校验甲烷传感器、分站，甲烷传感器备用量少于在用量的100%，扣0.5分，分站备用量少于在用量的50%，扣0.5分。
3、主机无双备份扣2分。
1.3 主机联网5 1、*监测监控系统必须与县、市、省煤矿瓦斯信息网联网运行。
并且有市局（集团公司）的验收合格文件。
现场检查监测监控系统的联网情况，没有按要求进行联网，检查不合格。
无市局（集团公司）的验收合格文件扣2分。
