煤矿探放水钻孔布置附图知识讲解

（三）帮距。为使巷道两帮与可能存在的水体之间 保持一定的安全距离，呈扇形布置的最外侧探水孔 所控制的范围与巷道帮的距离称为帮距；其值应与 超前距相同，帮距一般取20 m，有时帮距可比超前 距小1—2 m。
（四）钻孔密度（孔间距）。钻孔密度是指允许掘 进距离终点横剖面上探水钻孔之间的间距。
2020/5/3
在煤层内用煤电钻探放水，可能导致包括探放水 作业人员在内的大量人员伤亡。
2020/5/3
11
四、探放水必须使用专用钻机
案例：
2008年7月21日，广西百色市右江矿务局那读煤矿发 生老空透水事故，死亡36人。该矿为国有地方煤矿， 2007年核定生产能力19万t，矿井周边 废弃小煤窑积 水情况不清。该矿在4304工作面（靠近废弃小煤矿附 近）违规开掘3个切眼，违规用煤电钻探放老空水， 前两个切眼均因掘进时有透水征兆而停止施工，随后 又在距第一个切眼30 m处重开切眼，在发现透水征兆 的情况下，仍在相对较低的4301采煤工作面组织生产；
2020/5/3
14
五、探放水钻机必须安装牢固
在打钻地点或附近安设专用电话，可以在遇到紧急 险情时及时与有关领导和部门取得联系，汇报情况， 以便及时采取有效措施。
为杜绝随意性，保证探放水钻孔准确打到靶位，确 保钻孔标定准确，在确定主要探放水钻孔位置、方位、 倾角、深度以及钻孔数目时，测量以及负责探放水的 技术人员必须亲临现场，根据已批准的设计给予确定， 未经批准，不得擅自改变设计。
3
二、探放水钻孔布置方式
（一）扇形布置。巷道处于三面受水威胁的地段， 要进行搜索性探放积水目标区，其探水钻孔多按扇 形布置，如下图所示。
2020/5/3
4
三、探放水钻孔规定
（一）探放老空水、陷落柱水和钻孔水时，探水钻 孔成组布设， 并在巷道前方的水平面和竖直面内呈扇 形。钻孔终孔位置以满 足平距3m为准，厚煤层内各孔终孔的垂距不得超过1.5 m。
或在巷道掘进工作面预先隔水墙，在墙外探水， 如下图示：
2020/5/3
10
四、探放水必须使用专用钻机
矿井探放水工作存在高承压水突出的危险，必须 保证在一定的安全距离才能实施探放。矿井专用 探放水钻机具有钻探深度大且可固定防喷性能； 而煤电钻钻探距离有限，一般只能用于在煤层中 探查煤的厚度等，起不到预先探放水的作用。因 此，矿井探放水必须用专用探放水钻机，严禁使 用煤电钻探放水。
（三）帮距。为使巷道两帮与可能存在的水体之间保持一定的安全距离， 呈扇形布置的最外侧探水孔所控制的范围与巷道帮的距离称为帮距；其 值应与超前距相同，帮距一般取20 m，有时帮距可比超前距小1—2 m。
2020/5/3
2
一、探放水钻孔参数确定
（二）允许掘进距离。经探水证实无任何水害威胁， 可安全掘进的长度称允许掘进距离。
一、钻孔参数

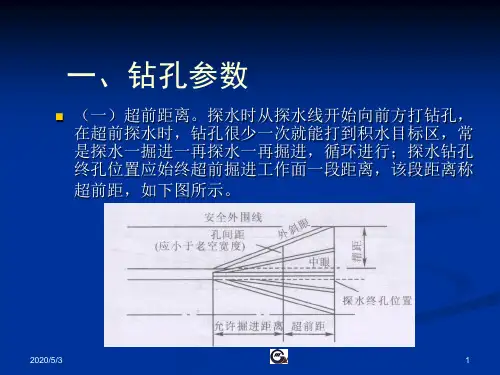

（一）超前距离。探水时从探水线开始向前方打钻孔， 在超前探水时，钻孔很少一次就能打到积水目标区，常 是探水一掘进一再探水一再掘进，循环进行；探水钻孔 终孔位置应始终超前掘进工作面一段距离，该段距离称 超前距，如下图所示。
2020/5/3
1
一、参数确定
（二）允许掘进距离。经探水证实无任何水害威胁，可安全掘进的长度 称允许掘进距离。
2020//3
6
四、探放水与掘进配合
（一）双巷配合掘进交叉探放水。当掘进上山时， 如果上方有积水区存在，巷道受水威胁，一般多采用 双巷掘进交叉探放水，如下图所示。
2020/5/3
7
四、探放水与掘进配合
（二）双巷掘进单巷超前探放水。在倾斜煤层中沿走向掘进平 巷时，一般是用上方巷道超前探放水，探水钻孔呈扇形布置。
（三）平巷与开切眼互相配合探放水。其方式如下图
2020/5/3
8
四、探放水与掘进配合
（四）隔离式探放水。巷道掘进前方的水量大、水头 压力高、煤层松软和裂隙发育时，在煤巷直接探放水 很不安全，需要采取隔离方式进行探放水。在掘进石 门时，可从石门中探放积水，如图所示：
2020/5/3
9
四、探放水与掘进配合
2020/5/3
15
五、探放水钻机必须安装牢固
（二）探放水钻孔承压套管的安装和加固。为确保探放水钻孔出水后能有 效控制放水量，确保安全，在预计水压大于0.1 MPa的地点探放水时，都应 预先安装孔口承压套管。为确保承压套管的牢固可靠，开孔位置应选择在 岩层比较完整、坚硬的地方，承压套管的长度按本规定第九十八条执行。 目前一般采用的是双层套管，考虑钻孔出水会影响套管的下放，因此外层 套管长度一般较短，尽可能下在无水段。承压套管要用高压注浆泵进行水 泥固结，使套管和岩体成为一体，套管下放凝固至规定的时间后，进行扫 孔，然后进行压水耐压试验，试验的压力不得小于设计水头压力，稳压时 间必须至少保持半小时，孔口周围不漏水，孔口管牢固不活动，即为合格； 否则必须重新注浆。这样才能保证孔口管在钻孔出水后不被冲出。孔口管 下好后要安装好控制闸阀，这样才能在钻孔一旦出水后能有效地控制水量， 防止因排水能力不足且放水孔又不能有效控制而影响矿井安全。
2020/5/3
12
四、探放水必须使用专用钻机
案例：
事故发生前，在没有认真分析透水量变化的情况下，盲目通 知已经撤到安全地点的作业人员，重新返回作业地点恢复生 产，导致发生特别重大透水事故。
事故直接原因：违反防治水规定用煤电钻代替专用探水钻进 行探水。按照该矿探放水设计及安全技术措施的规定，每次 探水钻进30 m，允许巷道掘进10 m，但透水发生地实际探水 钻进只有约7m，致使4304工作面第三切眼的掘进头距离老空 积水区边界仅为3.9 m．诱发了从小股流水冲刷逐渐扩展到大 面积煤柱突然垮塌，造成临近小煤矿采空区积水溃入井下， 导致了事故的发生。
2020/5/3
13
五、探放水钻机必须安装牢固
（一）探放水钻探现场的规定。探放水现场作业直接 关系到探放水人员的安全，关系到探放水周围地区甚 至整个矿井的安危，对钻探施工现场的安全环境和安 全设施的严格要求非常重要。加强钻场附近的巷道支 护，并在工作面打好坚固的立柱和拦板，可以防止冒 顶、防高压水冲垮煤壁及支架等事故发生。为满足探 放水钻孔出水畅通和施工人员安全撤离，必须清理巷 道，挖好排水沟，在适当位置配备与探放水量相适应 的完好的排水设备。
（二）探放断裂构造水和岩溶水时，探水钻孔沿掘 进方向的前 方及下方布置。底板方向的钻孔不得少于2个。
（三）煤层内，原则上禁止探放水头压力高于1 MPa的充水断层 水、含水层水及陷落柱水等。如果确实需要的，可以先建筑防 水闸墙，并由闸墙外向内探放水。
（四）上山探水时，一般进行双巷掘进，其中一条超前探水和 汇水；另一条用来安全撤人。双巷间每隔30—50 m掘1个联络巷， 并设挡水墙。
