欧姆龙TL-Q5MC1-Z方形接近开关

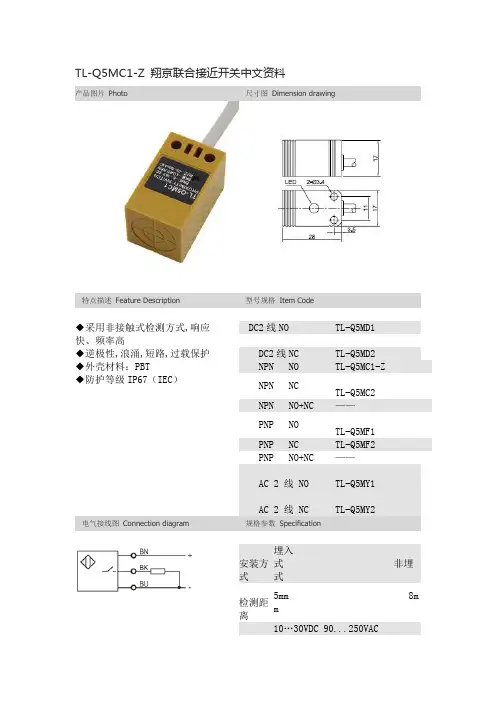

TL-Q5MC1-Z 翔京联合接近开关中文资料 产品图片
Photo 尺寸图
Dimension drawing 特点描述 Feature Description 型号规格 Item Code ◆采用非接触式检测方式,响应
快、频率高
◆逆极性,浪涌,短路,过载保护
◆外壳材料：PBT
◆防护等级IP67（IEC ）
DC2线NO TL-Q5MD1 DC2线NC TL-Q5MD2 NPN NO TL-Q5MC1-Z NPN NC TL-Q5MC2 NPN NO+NC
—— PNP NO
TL-Q5MF1
PNP NC TL-Q5MF2
PNP NO+NC ——
AC 2 线 NO TL-Q5MY1
AC 2 线 NC TL-Q5MY2
电气接线图 Connection diagram 规格参数 Specification
安装方式 埋入式 非埋式 检测距
离
5mm 8m m 10…30VDC 90...250VAC
压 外形规格
17*17*28
输出方式 NPN/PNP NO/NC 开关点偏移 ≤±10% 迟滞范围 1…20% 重复误差 ≤3% 负荷电流 ≤200mA 残留电压 ≤2.5V 消耗电流
≤10mA
保护回路
浪涌,过载,短路,逆极性保护
输出指示
黄色LED
环境温度
-25…70℃
环境湿度 35-95%
开关频
率
800 Hz 500 Hz
防护等级 IP67
外壳材
PBT
料
2米PVC电缆接线方
式。

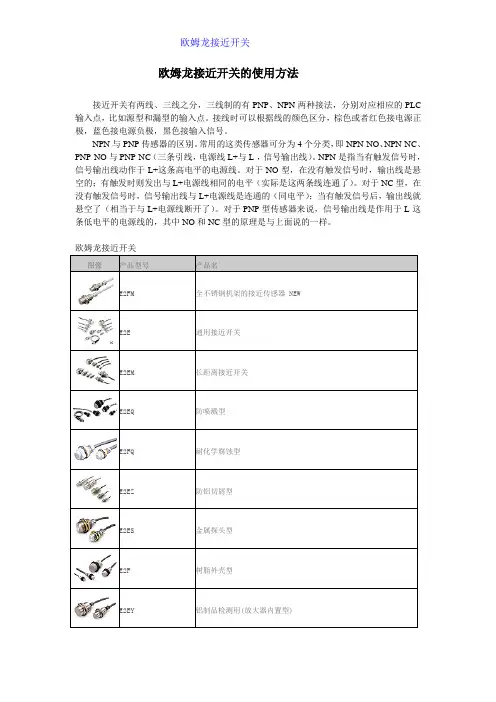

欧姆龙接近开关的使用方法接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC 输入点，比如源型和漏型的输入点。

接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。

NPN与PNP传感器的区别。

常用的这类传感器可分为4个分类，即NPN-NO、NPN-NC、PNP-NO与PNP-NC（三条引线，电源线L+与L-，信号输出线）。

NPN是指当有触发信号时，信号输出线动作于L+这条高电平的电源线。

对于NO型，在没有触发信号时，输出线是悬空的；有触发时则发出与L+电源线相同的电平（实际是这两条线连通了）。

对于NC型，在没有触发信号时，信号输出线与L+电源线是连通的（同电平）；当有触发信号后，输出线就悬空了（相当于与L+电源线断开了）。

对于PNP型传感器来说，信号输出线是作用于L-这条低电平的电源线的，其中NO和NC型的原理是与上面说的一样。

欧姆龙接近开关图像产品型号产品名E2FM全不锈钢机架的接近传感器 NEWE2E通用接近开关E2EM长距离接近开关E2EQ防喷溅型E2FQ耐化学腐蚀型E2EZ防铝切屑型E2ES金属探头型E2F树脂外壳型E2EY铝制品检测用(放大器内置型)全金属型E2EVE2S接近开关TL-W扁平型TL-N/TL-Q/TL-G方柱型标准型TL-M小型E2C-EDA放大器分离接近传感器(高精度数字型)E2EC放大器中継接近开关E2C/E2C-H放大器分离接近开关（旋钮式）E2CY铝制品检测用放大器分离接近传感器(示教型) E2K-F扁平型E2K-C长距离型E2K-X圆柱型E2K-L液位传感器E2KQ-X耐化学品腐蚀型E2J静电容量型放大器分离接近传感器(长距离型)E2GA模拟量输出型接近开关 NEWTL-L长距离差动线圈型GLS磁性式更多欧姆龙接近开关知识，详情可参考：/。

1.TL-Q5MC1-Z5mm,非屏蔽电感式,三线,常开100mA NPN,方17×17mm电源:10-30VDC2.TL-N5ME15mm,非屏蔽电感式,三线,常开200mA NPN,方25×25mm电源:10-30VDC3.TL-N10ME110mm,非屏蔽电感式,三线,常开200mA NPN,方30×30mm电源:10-30VDC4.TL-N20ME120mm,非屏蔽电感式,三线,常开200mA NPN,方40×40mm电源:10-30VDC5.TL-N5MY15mm,非屏蔽电感式,二线,常开200mA 方25×25mm电源:90-250VAC6.TL-N10MY110mm,非屏蔽电感式,二线,常开200mA 方30×30mm电源:90-250VAC7.TL-N20MY120mm,非屏蔽电感式,二线,常开200mA 方40×40mm电源:90-250VAC8.TL-F20MY112mm,非屏蔽电感式,二线,常开200mA 沟形电源:90-250VAC9.E2E-CR8C10.8mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M410.E2E-C1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5.411.E2E-X1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M512.E2E-X1R5E1 1.5mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M813.E2E-X2E12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1214.E2E-X5E15mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1815.E2E-X10E110mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M3016.E2E-X2F12mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1217.E2E-X5F15mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1818.E2E-X10F110mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M3019.E2E-X2ME12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M820.E2E-X5ME15mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1221.E2E-X10ME110mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1822.E2E-X18ME118mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M3023.E2E-X8MD18mm,非屏蔽电感式,二线,常开100mA 电源:10-30VDC圆M1224.E2E-X14MD114mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M1825.E2E-X20MD120mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M3026.E2E-X2D1-N NEW2mm,电感式，二线,常开100mA 电源:12-24VDC圆M827.E2E-X3D1-N NEW3mm,电感式，二线,常开100mA 电源:12-24VDC圆M1228.E2E-X7D1-N NEW7mm,电感式, 二线,常开100mA 电源:10-30VDC圆M1829.E2E-X10D1-N NEW10mm,电感式, 二线,常开100mA 电源:10-30VDC圆M3030.E2E-X2MF12mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M831.E2E-X5MF15mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1232.E2E-X10MF110mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1833.E2E-X18MF118mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M3034.E2E-X1R5Y1 1.5mm,电感式, 二线,常开 100mA 电源:24-240VAC圆M835.E2E-X2Y12mm,电感式, 二线,常开 200mA 电源:24-240VAC圆M1236.E2E-X5Y15mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M1837.E2E-X10Y110mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M3038.E2E-X5MY15mm,非屏蔽电感式，二线,常开 200mA 电源:24-240VAC圆M1239.E2E-X10MY110mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M1840.E2E-X18MY118mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M3041.E2K-C25ME125mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3442.E2K-X15ME115mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3043.E2K-F10MC110mm,电容式,三线,常开 200mA NPN电源:10-30VDC扁型50×20×10mm44.E2Q-N15E3-51Q15mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4045.E2Q-N25ME3-G25mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4046.TL-L100100mm,差动线圈式，NPN 电源：12VDC 圆98。

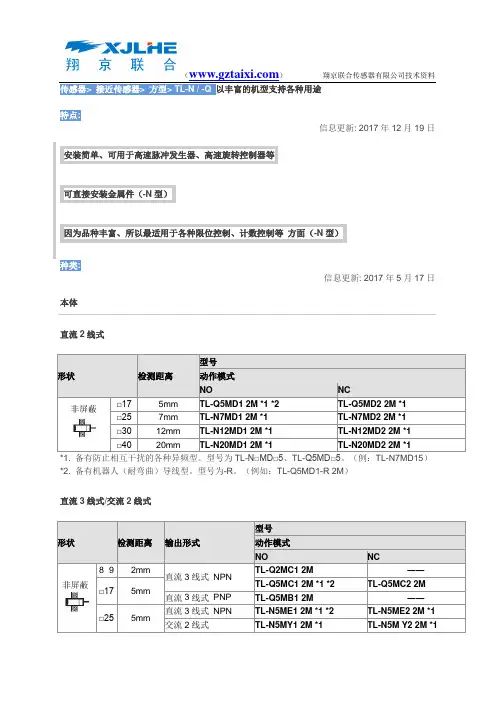

传感器> 接近传感器> 方型> TL-N / -Q 以丰富的机型支持各种用途特点:信息更新: 2017年12月19日安装简单、可用于高速脉冲发生器、高速旋转控制器等可直接安装金属件（-N型）因为品种丰富、所以最适用于各种限位控制、计数控制等方面（-N型）种类:信息更新: 2017年5月17日本体直流2线式形状检测距离型号动作模式NO NC非屏蔽□175mm TL-Q5MD1 2M *1 *2TL-Q5MD2 2M *1□257mm TL-N7MD1 2M *1TL-N7MD2 2M *1□3012mm TL-N12MD1 2M *1TL-N12MD2 2M *1□4020mm TL-N20MD1 2M *1TL-N20MD2 2M *1*1. 备有防止相互干扰的各种异频型。

型号为TL-N□MD□5、TL-Q5MD□5。

（例：TL-N7MD15）*2. 备有机器人（耐弯曲）导线型。

型号为-R。

（例如：TL-Q5MD1-R 2M）直流3线式/交流2线式形状检测距离输出形式型号动作模式NO NC非屏蔽8×9 2mm直流3线式NPNTL-Q2MC1 2M――□175mmTL-Q5MC1 2M *1 *2TL-Q5MC2 2M 直流3线式PNP TL-Q5MB1 2M――□255mm直流3线式NPN TL-N5ME1 2M *1 *2TL-N5ME2 2M *1交流2线式TL-N5MY1 2M *1TL-N5M Y2 2M *1□3010mm 直流3线式NPN TL-N10ME1 2M *1 *2TL-N10ME2 2M *1直流3线式PNP TL-N10MF1 2M *1――交流2线式TL-N10MY1 2M *1TL-N10MY2 2M *1□4020mm 直流3线式NPN TL-N20ME1 2M *1 *2TL-N20ME2 2M *1交流2线式TL-N20MY1 2M *1TL-N20MY2 2M *1*1. 备有防止相互干扰的各种异频型。

/

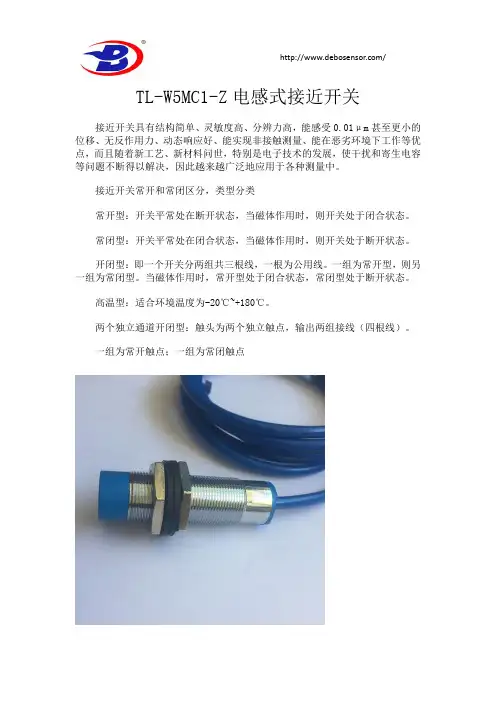

TL-W5MC1-Z电感式接近开关
接近开关具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作等优点，而且随着新工艺、新材料问世，特别是电子技术的发展，使干扰和寄生电容等问题不断得以解决，因此越来越广泛地应用于各种测量中。

接近开关常开和常闭区分，类型分类
常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

开闭型：即一个开关分两组共三根线，一根为公用线。

一组为常开型，则另一组为常闭型。

当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

高温型：适合环境温度为-20℃~+180℃。

两个独立通道开闭型：触头为两个独立触点，输出两组接线（四根线）。

一组为常开触点；一组为常闭触点。

自动生产线物料供给单元的PLC控制摘要生产线的物料供给单元的程序采用A-B MicroLogix 1400 PLC作为控制器，控制一个完整的物料供给过程。

介绍了物料供给单元控制器结构、性能指标。

还结合图片介绍了所应用的各种元器件的功能与参数，包括气缸磁性开关D-C73、光电传感器CX-411D、接近开关TL-Q5MC1-Z、气动电磁阀SVK0120及永磁低速同步电动机55TDY4等。

简要说明了各个元器件在物料供给单元所起的作用。

关键词：自动控制，MicroLogix1400，传感器，梯形图程序设计1 系统的组成与控制要求1.1 系统组成物料供给单元分为自动与手动两部分。

可实现传送带控制、仓位选择控制和推料控制。

在送料过程中，当井式供料塔中没有料时，两个料仓对应的报警灯会分别亮起。

本单元用永磁同步电动机55TDY4来带动传送带的运行。

磁性开关传感器D-C73用来检测推料杆的位置，从而控制气动电磁阀SVK0120驱动推料杆返回原始位置。

用欧姆龙TL-Q5MC1-Z传感器来检测两个井式供料塔中哪个到达推料位置。

用光电传感器CX-411D来检测料仓内是否有料块存在。

本控制单元由立体框架式及支架、双料井式供料机、MicroLogix1400可编程控制器、各种传感器和控制开关、传送带、推供料仓气缸、推料气缸和气动控制装置等部分组成。

1.2 控制要求物料供给单元应能实现以下控制要求：（1）料仓上料自动检测。

能实时分别检测两个料仓中有料或无料。

（2）当料仓气缸在原点（料仓1在推料位置），且检测传感器检测到料仓1中有料块时，系统自动将料块推出；（3）当料仓气缸在限位（料仓2在推料位置），且检测传感器检测到料仓2中有料块时，系统自动将料块推出；（4）当推料气缸在原点时，如果料仓1内检测到没有料块，而料仓2内检测到有料块时，料仓气缸动作，将料仓2移动到推料位置，将料块推出；（5）当推料气缸在限位时，如果料仓2内检测到没有料块，而料仓1内检测到有料块时，料仓气缸动作，将料仓1移动到推料位置，将料块推出；（6）当料块从料仓被推出时，传送带动作，将料块运送到下一个单元。

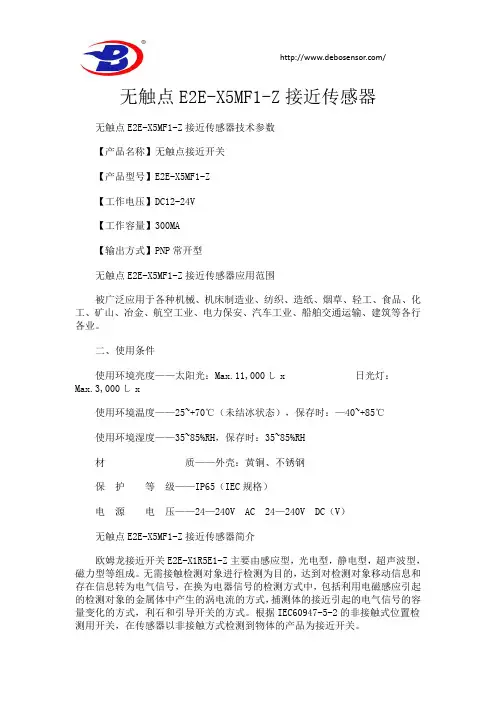

无触点E2E-X5MF1-Z接近传感器无触点E2E-X5MF1-Z接近传感器技术参数
【产品名称】无触点接近开关
【产品型号】E2E-X5MF1-Z
【工作电压】DC12-24V
【工作容量】300MA
【输出方式】PNP常开型
无触点E2E-X5MF1-Z接近传感器应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。

二、使用条件
使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx
使用环境温度——25~+70℃（未结冰状态），保存时：—40~+85℃
使用环境湿度——35~85%RH，保存时：35~85%RH
材质——外壳：黄铜、不锈钢
保护等级——IP65（IEC规格）
电源电压——24—240V AC 24—240V DC（V）
无触点E2E-X5MF1-Z接近传感器简介
欧姆龙接近开关E2E-X1R5E1-Z主要由感应型，光电型，静电型，超声波型，磁力型等组成。

无需接触检测对象进行检测为目的，达到对检测对象移动信息和存在信息转为电气信号，在换为电器信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式，捕测体的接近引起的电气信号的容量变化的方式，利石和引导开关的方式。

根据IEC60947-5-2的非接触式位置检测用开关，在传感器以非接触方式检测到物体的产品为接近开关。

传感器> 接近传感器> 方型> TL-N / -Q 以丰富的机型支持各种用途特点:信息更新: 2017年12月19日安装简单、可用于高速脉冲发生器、高速旋转控制器等可直接安装金属件（-N型）因为品种丰富、所以最适用于各种限位控制、计数控制等方面（-N型）种类:信息更新: 2017年5月17日本体直流2线式形状检测距离型号动作模式NO NC非屏蔽□175mm TL-Q5MD1 2M *1 *2TL-Q5MD2 2M *1□257mm TL-N7MD1 2M *1TL-N7MD2 2M *1□3012mm TL-N12MD1 2M *1TL-N12MD2 2M *1□4020mm TL-N20MD1 2M *1TL-N20MD2 2M *1*1. 备有防止相互干扰的各种异频型。

型号为TL-N□MD□5、TL-Q5MD□5。

（例：TL-N7MD15）*2. 备有机器人（耐弯曲）导线型。

型号为-R。

（例如：TL-Q5MD1-R 2M）直流3线式/交流2线式形状检测距离输出形式型号动作模式NO NC非屏蔽8×9 2mm直流3线式NPNTL-Q2MC1 2M――□175mmTL-Q5MC1 2M *1 *2TL-Q5MC2 2M 直流3线式PNP TL-Q5MB1 2M――□255mm直流3线式NPN TL-N5ME1 2M *1 *2TL-N5ME2 2M *1交流2线式TL-N5MY1 2M *1TL-N5M Y2 2M *1□3010mm 直流3线式NPN TL-N10ME1 2M *1 *2TL-N10ME2 2M *1直流3线式PNP TL-N10MF1 2M *1――交流2线式TL-N10MY1 2M *1TL-N10MY2 2M *1□4020mm 直流3线式NPN TL-N20ME1 2M *1 *2TL-N20ME2 2M *1交流2线式TL-N20MY1 2M *1TL-N20MY2 2M *1*1. 备有防止相互干扰的各种异频型。

接近传感器- 直流型

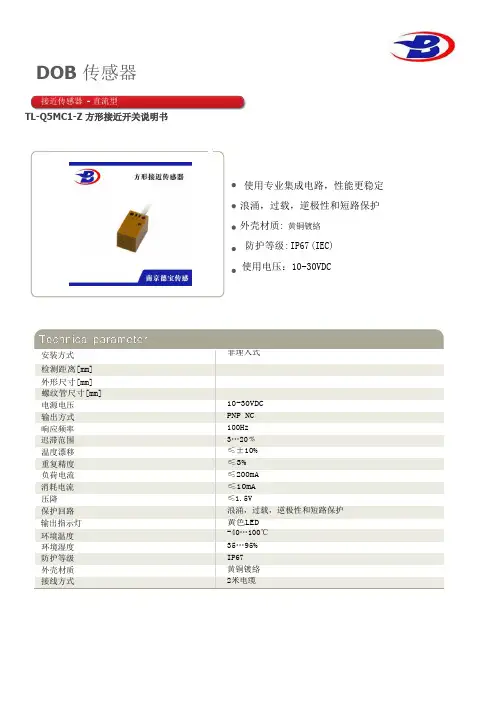

TL-Q5MC1-Z 方形接近开关说明书
使用专业集成电路，性能更稳定
浪涌，过载，逆极性和短路保护
外壳材质: 黄铜镀絡
防护等级:IP67 (IEC)
使用电压：10-30VDC
安装方式非埋入式
检测距离[mm]
外形尺寸[mm]
螺纹管尺寸[mm]
电源电压10-30VDC
输出方式PNP NC
响应频率100Hz
迟滞范围3…20﹪
温度漂移≤±10%
重复精度≤3%
负荷电流≤200mA
消耗电流≤10mA
压降≤1.5V
保护回路浪涌，过载，逆极性和短路保护
输出指示灯黄色LED
环境温度-40…100℃
环境湿度35…95%
防护等级IP67
外壳材质黄铜镀絡
接线方式2米电缆
接近传感器- 直流型
TL-Q5MC1-Z 方形接近开关说明。

欧姆龙各类开关相关信息OMRON欧姆龙光电开关E3JK-R2M1 回归反射型,检测距离2ME3JK-R4M1 回归反射型,检测距离4ME3JK-R4M2 回归反射型,检测距离4ME3JK-5M1 对射型,检测距离5ME3JK-5M2 对射型,检测距离5ME3JK-DS30M1 扩散反射型,检测距离30CME3JM-10M4T 定时型对射,检测距离10ME3JM-10M4 对射,检测距离10ME3JM-10M4-G 对射,检测距离10ME3JM-DS70M4 扩散反射型,检测距离70CME3JM-DS70M4-G 扩散反射型,检测距离70CME3JM-R4M4T-G 定时型回归反射,检测距离4ME3JM-R4M4-G 回归反射,检测距离4MOMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型,检测距离10CM/DC10-30V E3F3-D12 φ18扩散反射型,检测距离30CM/DC10-30VE3F3-R61 φ18回归反射,检测距离2M/DC10-30VE3F3-T61 φ18对射型,检测距离10M/DC10-30VE3S-2E4 对射型,检测距离2M/DC10-30VE3S-2E4 对射型,检测距离5M/DC10-30VE3S-AD11 扩散反射型,检测距离20CM/DC10-30VE3S-AD61 扩散反射型/DC10-30VE3S-AR61 回归反射,DC10-30VE3S-AR11 回归反射,检测距离2M/DC10-30VE3S-AT11 对射型,检测距离7M/DC10-30VE3S-AT61 对射型/DC10-30VE3S-CL2 2ME3S-DS10E4 扩散反射型,检测距离10CM/DC10-30V E3S-DS10E41 扩散反射型,检测距离10CM/DC10-30V E3S-GS1E4 槽型,检测距离10MM/DC10-30VE3S-GS3E4 槽型,检测距离30M/DC10-30VE3S-GS3B4 槽型,检测距离30M/DC10-30VE3R-5E4 对射型,检测距离5M/DC10-30VE3R-DS30E4 扩散反射型,检测距离30CM/DC10-30V E3R-R2E4 回归反射型,检测距离2M/DC10-30V OMRON欧姆龙光电开关E3Z-D61 扩散反射型,检测距离100M/DC10-30VE3Z-D62 扩散反射型,检测距离100M/DC10-30VE3Z-D81 扩散反射型,检测距离100M/DC10-30VE3Z-D82 扩散反射型,检测距离100M/DC10-30VE3Z-R61 回归反射型,检测距离4M/DC10-30VE3Z-R82 回归反射型,检测距离4M/DC10-30VE3Z-T61 对射型,检测距离15M/DC10-30VOMRON欧姆龙光纤放大器E3X-A11 通用型NPN输出DC10-30VE3X-NA11 通用型NPN输出DC10-30VE3X-NA41 通用型PNP输出DC10-30VE3X-NM11 通用型NPN输出DC10-30V,4路输出E3X-NT11 通用型NPN输出DC10-30VE3X-DA11-S 通用型NPN输出DC10-30VE3X-DA11-N 通用型NPN输出DC10-30VE3X-X3CE4 光纤式DC10-30VE3X-VS1E4 光纤式DC10-30V欧姆龙接近开关 LJ8A3-2-Z/BX 10-30VDC欧姆龙接近开关 LJ8A3-2-Z/AX 10-30VDCOMRON欧姆龙直流二线接近开关E2EZ-X2D1-N Φ8二线常开10-30VDC检测距离2mmE2EZ-X3D1-N Φ12二线常开10-30VDC检测距离2mmE2EZ-X3D2-N Φ12二线常闭10-30VDC检测距离2mmE2EZ-X4MD1 Φ8二线常闭10-30VDC检测距离4mmOMRON欧姆龙接近开关 E2E-X5F1 Φ18三线直流NPN常开10-30VDC检测距离mm OMRON欧姆龙接近开关 E2E-X5ME1 Φ18三线直流NPN常开10-30VDC检测距离mm OMRON欧姆龙接近开关 E2E-X10ME1 10-30VDC三线常开NPNOMRON欧姆龙接近开关 E2E-X10ME1-Z 10-30VDC三线常开NPNOMRON欧姆龙接近开关 E2E-X10MY1 Φ18交流二线常开OMRON欧姆龙接近开关 E2E-X18ME1 Φ30/10-30VDC/2M线三线常开NPN OMRON欧姆龙磁性接近开关 E3X-ZA11OMRON欧姆龙接近开关 TL-Q5MC1-Z 直流三线NPN NOTL-Q5MY2 交流三线NPN NOOMRON欧姆龙接近开关 TL-W3MC1OMRON欧姆龙接近开关 TL-N10ME1OMRON欧姆龙接近开关 TL-N10MY1 交流二线常开更多欧姆龙接近开关知识，详情可参考：/。

欧姆龙e2e-x5f1-z
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙e2e-x5f1-z。

TL-N20ME1 方形电感式接近开关接近开关是一种具有开关量输出的位置传感器。

它有行程开关，微动开关的特性，同时又具有传感器性能，可与微机联网达到自动控制目的，也可直接驱动断电器，计数器及接触器。

并且工作频率高，使用寿命长，抗干扰性能好，复位精度高，输出形式多，防水，防震，防爆，防尘，耐腐蚀，耐高温，耐低温，等十多个系列，一千多种型号等特点，广泛应用于机械，纺织，轻工，冶金，包装，烟草，造纸，矿山，铁路，军工等行业。

说明检测位置检测电梯，设备的停止，起动，通过位置检测车辆的位置，防止两物体相撞检测检测机械工作的设定位置，移动机器部件的极限位置检测回转物体的停止位置，阀门的开或关的位置检测气缸或液压内活塞移动位置尺寸控制金属板冲的尺寸控制装置自动选择，签定金属件长度检测自动装卸时堆物高度检测物品的长*高*宽和体积检测异常检测工件有无检测瓶盖有无产品合格与不合格判断检测包装盒内的金属制品缺乏与否区分金属与非金属零件产品有无标牌检测起重机危险区报警安全扶梯自动启停。

计量控制产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量检测浮标控制测面高度，流量检测不锈钢桶中的铁浮标仪表量程上限或下限的控制；流量控制，水平面控制检测物体存在有无检测生产包装线上有无产品包装箱检测有无产品零件用光电开式光电开关检测微小物体转速度与速度控制转速与速度控制控制传送带的速度控制旋转机械的转速与各种脉冲发生器一起控制转速和转数。

计数及控制检测生产线上流过的产品数高速旋转轴或盘的转数计量零部件计数。

信息传送AS(总线)连接设备上各个位置上的传感器生产线(50-100米)中的数据往返传送等。

欧姆龙TL-Q5MC1-Z方形接近开关
欧姆龙TL-Q5MC1-Z方形接近开关
额定电压：10-30V（V）类型：电感式接近开关
检测距离：5（mm）型号：TL-Q5MC1-Z
额定电流：10MA（A）品牌：OMRON/欧姆龙
反应频率：500HZ 产品认证：CE
直流开关部的响应频率为平均值。

测定条件为：有标准检测物体时，检测物体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。

直流3线式
＊直流开关部的响应频率为平均值。

测定条件为，有标准检测物体时，检测体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。

直流3线式/交流2线式
1. 直流开关部的响应频率为平均值。

测定条件为：有标准检测物体时，检测体的间隔和为检测物体的2倍，设定距离为检测距离的1/2。

2. E型(直流开关型)可用DC24V±10%(平均值)的全波整流电源。

欧姆龙-e2e-x5e1-z
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙-e2e-x5e1-z。
