截水沟施工工艺(1)

坡顶截水沟施工方案
在山区道路建设中，坡顶截水沟施工方案是一项至关重要的工作，有效防止山体滑坡和坡面侵蚀，确保道路安全与持久。

下面将介绍一种针对坡顶截水沟的施工方案。

施工准备
在进行坡顶截水沟施工之前，首先需要进行勘察设计，并准备好必要的施工机械和工具，包括挖掘机、铲车、钢锹、木方和水平仪等。

施工过程
步骤一：确定截水沟位置和尺寸
根据道路设计和地形情况，确定坡顶截水沟的位置和尺寸。

通常截水沟应开挖于坡顶，使其能有效截取雨水并排放至外部排水系统。

步骤二：开挖坡顶截水沟
利用挖掘机和铲车等机械设备，根据设计要求，在坡顶开挖截水沟。

确保沟道底部平整，两侧坡度一致，以便排水顺利。

步骤三：安装护坡结构
为了保护截水沟不被外力破坏，需要在沟道两侧安装护坡结构，一般采用混凝土或石方等材料，确保结构稳固耐用。

步骤四：设置排水出口
在截水沟的末端设置排水出口，确保积水能够及时排出，避免对道路和周围环境造成影响。

施工质量检查
施工完成后，需要进行质量检查，确保坡顶截水沟施工符合设计要求和标准。

检查内容包括沟道尺寸、平整度、护坡结构等。

施工注意事项
1.施工期间需严格遵守安全操作规程，确保施工人员安全。

2.施工过程中应注意环境保护，避免对周围生态环境造成破坏。

3.施工完工后，需及时清理施工现场，保持道路通畅和整洁。

坡顶截水沟的施工工艺影响着道路的安全与耐久，只有严格按照规范进行施工，才能确保截水沟的功能发挥。

希望以上坡顶截水沟施工方案能对相关工作提供一定的参考与借鉴。

隧道截水沟施工工艺方法1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。

原材料采用汽车运输，确保满足施工要求。

（2）机械、人员就位后进行隧道洞口开挖施工条件。

（3）场地平整及硬化，禁止原材料堆放在原地面。

2.施工工艺方法截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。

截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。

（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。

（2）截水沟开挖1）在边仰坡开挖线以外5m开挖截水天沟。

2）截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。

3）砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”截水沟断面形式见图。

（3）材料要求石料：1）砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。

2）石料表面的污溃应予清除。

3）用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm4）不大于20cm~30cm外露面应稍加修凿。

砂浆：1）砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。

2）配合比应严格按照实验室提供的配合比。

3）砂浆应充分的搅拌均匀。

（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

（5）基础砌筑1）基础釆用坐浆法施工，禁止在原地面进行码砌。

2）片石砌筑分段分层砌筑，每10m并设置一道沉降缝。

3）砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。

4）基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。

5）砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。

隧道洞顶截水沟的施工工艺方法要点（1）施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。

（2）清理工作面在开挖沟槽之前，应沿截水沟走向清理周围浮石，以防止手风钻施工及浮石滑落，造成不必要的安全事故。

（3）沟槽开挖根据现场施工测量放线位置开挖沟槽,进行开挖土(石)方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。

①截水沟的开挖由上而下进行。

②截水沟开挖土(石)方沿倒渣沟弃下，弃渣时派专人警戒。

③截水沟出水口与倒渣沟、奔牛沟相连，以便于排水。

④当采用手风钻开挖沟槽时，每侧的工作边不应小于10cm，严格控制截水沟沟底高程，以保证水流通畅及防破坏基底和两邦。

⑤截水沟的平纵转角处需设置半径不小于5m的圆曲线。

⑥经监理检查工序后方可进行片石的砌筑。

（4）片石砌筑①浆砌片石必须使用经自检和监理抽检合格的片石。

片石要求外观各向尺寸不小于15cm，且最少有一个平整面的石块。

②座浆砌筑：所有石块应座于新拌和砂浆上。

砌第一层石块时，基底要坐浆。

石块大面向外，选择比较方正的石块，砌在各伸缩缝处或截水沟上沿，以保证截水沟线形。

根据石块自然形状交错放置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。

禁止先放小石块后灌浆的方法。

③砂浆拌和：严格按配合比计量，拌和现场必备台秤，砂子每车均应过秤，且必须用机械拌和，搅拌要均匀，砂浆从拌和到使用完毕不能超过2个小时。

砂浆必须放在料桶或铁板上，不允许直接倒在地上。

④片石在砌筑前，应浇水使片石湿润，在每班砌筑前，也应使下层砌体浇水湿润。

⑤不能在已砌好的砌体上改石料，或从高处往砌体上扔石块、砂浆等，以免扰动下层砌体。

截水沟施工工艺方法
本文介绍了截水沟、急流槽工程的施工工艺方法。

在施工前，施工人员需要认真熟悉设计文件，并进行技术交底，以确保工程质量。

接下来进行测量放线，依照经监理审批的桥线控制点，放出截水沟、急流槽的开挖线，并用石灰标出开挖轮廊线，确保超欠挖能控制在允许范围内。

沟槽开挖采用小斗挖掘机开挖初步成型，人工进行挂线修整，开挖过程中样架严格控制其沟槽尺寸。

沟槽开挖至设计尺寸后，经监理工程师检查，其平面位置尺寸大小、地质情况均符合设计要求后，即进行下一步施工。

砌筑施工采用坐浆法分段砌筑，砂浆饱满，砂浆经拌灰机拌合后，人工挑至浆砌工作面。

片石抗压强度严格控制在30MPa以上，片石厚度不得小于150mm，片石表面较平整，不平整的片石不用于面石砌筑。

砂浆用M7.5砂浆，水泥、砂、水等建筑材料均采用经检验合格的材料，现场拌制的砂浆必须在2小时内使用完毕，已凝结的砂浆严禁使用。

砌筑前，对石料必须浇水湿润，表面有泥土、水锈的石块，清除干净后用于施工，砌体每15m设沉降缝。

砌筑顺序为先坐浆铺底石，后
砌沟边，采用分段支样架挂线，先砌面石，跟随砌腹石，分层砌筑。

砌筑片石时，大面朝下，小面朝上放置以保证砌体稳固，
石块之间砌缝控制在20mm，最大不超过40mm，砌块之间用砂浆填塞饱满，避免形成瞎缝，用小石头填塞时，应用砂浆包裹石块固围，石块砌缝应互相错开，以免形成通缝。

砌筑沟底时，纵坡大于1:4的沟底。

勾缝采用凹缝，勾缝应嵌于砌缝内20mm深，缝槽深度不足时，必须凿够深度后再勾缝。

沟顶砌体应平顺，线条流畅，采用M10号砂浆抹面厚度2～4cm。

河道治理截水沟开挖施工工艺排水施工工艺河道治理是指通过一系列的工程措施，对河道进行改造和维护，以达到改善流域水文环境和防治洪涝灾害的目的。

而截水沟开挖施工工艺和排水施工工艺是河道治理中的重要环节，对于保障工程质量和效果起着至关重要的作用。

本文将详细介绍河道治理截水沟开挖施工工艺和排水施工工艺的相关内容。

一、截水沟开挖施工工艺截水沟的开挖是指在河道附近或河道内部开挖一条沟渠，用于截取暴雨或洪水流入河道的水量，起到分流、排水的作用。

截水沟开挖施工工艺包括如下几个步骤：1. 方案设计：根据河道的具体情况和治理目标，确定截水沟的位置、长度和宽度等参数。

同时，还需考虑沟内的排水设施和相应的施工工艺，以确保施工过程中的顺利进行。

2. 环境保护：在开挖截水沟之前，需要对施工区域进行环境保护措施。

例如，搭建围挡保护现场，防止施工过程中的土石流、泥沙流等对周边环境造成污染。

3. 清理和开挖：清理施工现场，将杂物、垃圾等清理干净，确保施工过程中的安全和顺利。

然后，按照设计要求进行开挖作业，保证截水沟的宽度和深度符合工程要求。

4. 支护结构：在开挖过程中，需要对截水沟的边坡进行支护，以防止因土体松动或坍塌而对施工造成影响。

支护结构可以采用喷锚网片、护坡等方式进行施工。

5. 沟底排水：开挖完成后，为了保证截水沟的排水效果，需要进行沟底排水的施工。

可以通过安装管道或排水设备，将截水沟内的水迅速引导至其他区域。

二、排水施工工艺排水施工工艺是指在河道治理过程中，针对河道水文环境和地质条件，采取一系列的工艺措施，以改善河道的排水能力和排水效果，从而减少洪涝灾害的发生。

排水施工工艺主要包括以下几个方面：1. 建立排水系统：根据河道的地势和流域特征，确定排水系统的布置。

该系统包括主排水沟、副排水沟、溢洪道、拦河坝等排水设施。

通过合理布置排水设施，提高河道的排水能力和水位调节能力。

2. 河道清淤：清淤是指对河道内的淤泥、杂草等进行清除和清理。

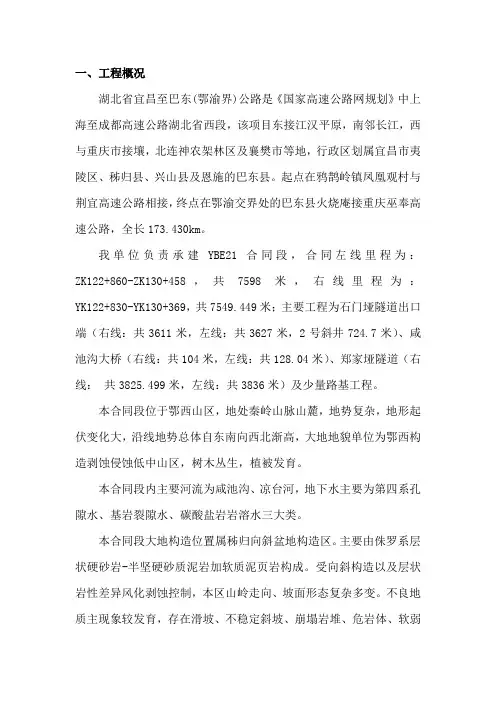

一、工程概况湖北省宜昌至巴东(鄂渝界)公路是《国家高速公路网规划》中上海至成都高速公路湖北省西段，该项目东接江汉平原，南邻长江，西与重庆市接壤，北连神农架林区及襄樊市等地，行政区划属宜昌市夷陵区、秭归县、兴山县及恩施的巴东县。

起点在鸦鹊岭镇凤凰观村与荆宜高速公路相接，终点在鄂渝交界处的巴东县火烧庵接重庆巫奉高速公路，全长173.430km。

我单位负责承建YBE21合同段，合同左线里程为：ZK122+860-ZK130+458，共7598米，右线里程为：YK122+830-YK130+369，共7549.449米；主要工程为石门垭隧道出口端（右线：共3611米，左线：共3627米，2号斜井724.7米）、咸池沟大桥（右线：共104米，左线：共128.04米）、郑家垭隧道（右线：共3825.499米，左线：共3836米）及少量路基工程。

本合同段位于鄂西山区，地处秦岭山脉山麓，地势复杂，地形起伏变化大，沿线地势总体自东南向西北渐高，大地地貌单位为鄂西构造剥蚀侵蚀低中山区，树木丛生，植被发育。

本合同段内主要河流为咸池沟、凉台河，地下水主要为第四系孔隙水、基岩裂隙水、碳酸盐岩岩溶水三大类。

本合同段大地构造位置属秭归向斜盆地构造区。

主要由侏罗系层状硬砂岩-半坚硬砂质泥岩加软质泥页岩构成。

受向斜构造以及层状岩性差异风化剥蚀控制，本区山岭走向、坡面形态复杂多变。

不良地质主现象较发育，存在滑坡、不稳定斜坡、崩塌岩堆、危岩体、软弱岩层等多种不良地质现象，规模大小不一、分布较广。

其中软弱夹层是本路段的突出不良地质问题。

二、截水沟施工技术方案2.1、施工放线截水沟施工前，先进行测量放线，放出隧道中线和开挖边界线。

隧洞洞外采用三角网测量，每个洞口至少设置三个平面控制点，三个点应设在互相通视，交通方便，地基稳定且能长期保存的地方。

高程控制采用水准测量进行，每个洞口应布设两个高精度水准点，两个水准点以安置一次水准仪即可联测为准；中线放出后按10m为中桩间距单位打设中线桩；开挖边线桩用等高线法测出，按5m为中桩间距单位打设开挖边界桩；中桩及开挖边界桩要经过项目部测量队复核测量认可后方可使用；截水沟施工前，要对其修砌位置进行放线，放线内容为距边仰坡刷坡位置5m外的适当位置确定截水沟大致走向、里程及是否需要爆破以及爆破深度。

目录二、施工管理组织机构框图 (2)三、主要工程数量 (3)四．截水沟施工总体部署 (3)1、截水沟施工方案 (3)2、施工总进度计划安排 (3)3、主要人员、机械设备用量配置 (4)五．截水沟的主要施工方法 (5)1、工艺流程图 (5)2、工程测量 (5)3、截水沟开挖 (6)4、截水沟砌筑 (6)5、浆砌排水沟实测项目 (7)六、保证工程质量的技术组织措施 (8)七、雨季的施工安排 (9)八.安全保证措施 (10)1、安全组织措施 (10)2、安全技术措施 (11)九. 文明施工措施 (12)十. 环境保护措施 (13)十一、附件资料 (13)一、工程概况马头塘隧道右洞截水沟分进口、出口两部分。

进口三水端左、右线截水沟连成一体共长124m，其中右线截水沟处外接洞外排水沟74m，出口怀集端右洞截水沟自成一体，长170m。

二、施工管理组织机构框图（钮小祥）注：隧道工程师为——刘光才三、主要工程数量隧道截水沟主要工程数量为截水沟土方开挖及浆砌片石砌筑。

右洞进口三水端截水沟与左线部分共计开挖硬土298m3。

浆砌片石砌筑方量为163m3（其中右洞右侧排水沟长以50m 计）。

截水沟开挖尺寸90×120cm，过流面断面净空尺寸为60×60cm，浆砌片石厚度30cm，右线右侧为梯形排水沟，基槽底宽187cm，过流面断面净空尺寸底宽150cm，顶宽250cm，净高100cm，砌体厚度30cm。

右洞出口怀集端截水沟开挖261.8m3。

浆砌片石砌筑方量为153m3。

截水沟开挖尺寸（宽×高）140×110cm，浆砌砌筑后结构过流面净空断面尺寸为80×80cm，结构厚度30cm。

四．截水沟施工总体部署1、截水沟施工方案根据测量放样定出刷坡线，后退不少于5m做截水沟，截水沟开挖主要以下几点：1.1、结构线形美观，适应地形要求，顺畅排水。

1.2、浆砌片石截水沟施工，砂浆均匀，勾缝饱满密实。

隧道截水沟施工工艺及施工方法要点截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。

截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。

1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。

原材料采用汽车运输，确保满足施工要求。

（2）机械、人员就位后进行隧道洞口开挖施工条件。

（3）场地平整及硬化，禁止原材料堆放在原地面。

2.施工工艺截水沟施工流程图3.施工方法（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。

（2）截水沟开挖在边仰坡开挖线以外5m开挖截水天沟。

截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。

砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”。

（3）材料要求石料：砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。

石料表面的污溃应予清除。

用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm。

不大于20cm~30cm外露面应稍加修凿。

砂浆：砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。

配合比应严格按照实验室提供的配合比。

砂浆应充分的搅拌均匀。

（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

（5）基础砌筑基础釆用坐浆法施工，禁止在原地面进行码砌。

片石砌筑分段分层砌筑，每10m并设置一道沉降缝。

砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。

基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。

砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。

浆砌排水沟、截水沟施工技术方案排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。

均采用M7.5浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工，施工要求及砌筑工艺同挡土墙。

一、排水沟施工工艺：1、施工放样：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2、施工方法：〔1〕、沟槽开挖：护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸时，改以人工挖掘。

人工修整至设计尺寸〔见路基横断面图中的边沟设计标高〕，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

〔2〕、砂砾垫层：按图纸或监理工程师的要求，在清理的基底上铺筑符合要求的砂砾垫层，设计砂砾垫层厚10cm．施工中应防止砂砾受到污染。

〔3〕、片石砌筑：沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术标准及招标文件的施工技术要求。

〔4〕、材料要求：①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于30MPa，外表清洁无污染。

②、砂浆使用强制式拌和机现场拌和，材料使用中〔粗〕砂，且为河砂，过筛后机拌3~5min后使用。

砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。

③、施工现场不堆放不合格材料，废弃的材料及时清理出场。

〔5〕、沟体片石砌筑：排水沟采用挤浆法分层砌筑，砌筑厚度30cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯穿。

较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，假设外表有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。

截水沟施工方案及工艺方法一、施工方案：1.前期准备：(1)确定截水沟的位置和宽度；(2)清理施工区域的杂物和障碍物；(3)准备所需的施工材料和设备。

2.施工工艺：(1)根据设计要求，在施工区域标示出截水沟的轮廓；(2)开挖沟槽：使用挖掘机或人工开挖方法，将沟槽的宽度和深度控制在设计要求的范围内；(3)将开挖好的土方清理干净，并处理好挖掘机开挖留下的坡面；(4)打好沟槽的地面坡度，确保水能够顺利流入截水沟；(5)在沟底加铺石子，以便排水。

3.消纳措施：(1)将开挖出的土方和杂物清理好，分类堆放；(2)如果土方可以回填，则将土方储存起来，等待后期回填；(3)若土方无法回填，则应根据环保要求将其运送至指定场所进行合理处置。

4.完工验收：(1)检查截水沟是否按照设计要求施工；(2)检查沟底是否平整，坡度是否合理；(3)检查附近区域是否没有堆放任何杂物；(4)检查施工现场是否干净整洁。

二、工艺方法：1.挖沟槽：(1)使用挖掘机进行开挖：根据设计要求，使用挖掘机开挖出截水沟的轨迹，控制好沟槽的宽度和深度；(2)人工开挖：如果施工区域有限，无法使用挖掘机进行开挖，可以使用手工工具进行开挖。

2.处理土方：(1)回填土方：将挖掘出的土方清理干净，分类储存，在后期施工中，根据需要进行回填；(2)处理土方：如果土方无法回填，应根据环保要求，将其运输至指定场所进行处理。

3.打坡：(1)对于截水沟的沟底，必须要达到一定的坡度，以保证水能够顺利流入沟槽；(2)使用工具对沟底进行打坡，使其达到设计要求的坡度。

4.加铺石子：(1)在沟底铺设一层石子，以增加排水能力，并且保证沟底的平整；(2)石子应根据设计要求的尺寸进行选用，以保证石子的排水性能。

5.消纳措施：(1)将挖掘出的土方和杂物进行分类储存，等待后续处理；(2)如果土方可以回填，则储存土方，在后续施工中进行回填；(3)若土方无法回填，则必须按照环保要求将其运送至指定场所进行处理。
