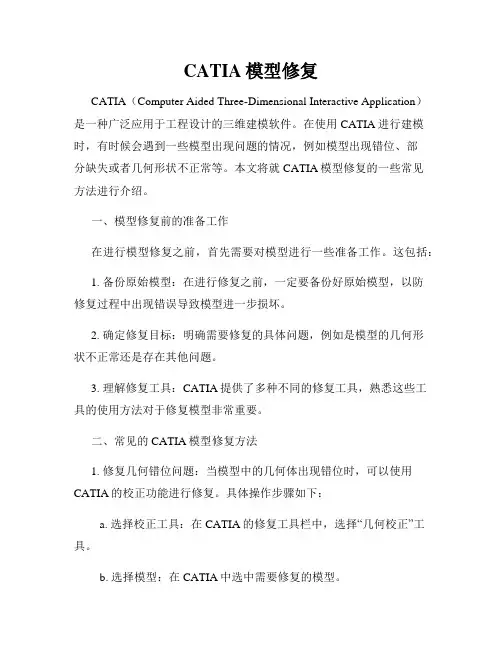

CATIA模型修复CATIA(Computer Aided Three-Dimensional Interactive Application)是一种广泛应用于工程设计的三维建模软件。
在使用CATIA进行建模时,有时候会遇到一些模型出现问题的情况,例如模型出现错位、部分缺失或者几何形状不正常等。
本文将就CATIA模型修复的一些常见方法进行介绍。
一、模型修复前的准备工作在进行模型修复之前,首先需要对模型进行一些准备工作。
这包括:1. 备份原始模型:在进行修复之前,一定要备份好原始模型,以防修复过程中出现错误导致模型进一步损坏。
2. 确定修复目标:明确需要修复的具体问题,例如是模型的几何形状不正常还是存在其他问题。
3. 理解修复工具:CATIA提供了多种不同的修复工具,熟悉这些工具的使用方法对于修复模型非常重要。
二、常见的CATIA模型修复方法1. 修复几何错位问题:当模型中的几何体出现错位时,可以使用CATIA的校正功能进行修复。
具体操作步骤如下:a. 选择校正工具:在CATIA的修复工具栏中,选择“几何校正”工具。
b. 选择模型:在CATIA中选中需要修复的模型。
c. 进行校正:使用校正工具调整模型的位置和方向,直至几何体的错位问题得到修复。
2. 修复几何缺失问题:当模型中的部分几何体缺失时,可以使用CATIA的修补工具进行修复。
具体操作步骤如下:a. 选择修补工具:在CATIA的修复工具栏中,选择“修补”工具。
b. 选择模型:在CATIA中选中需要修复的模型。
c. 修复缺失几何:使用修补工具描绘缺失的几何体,CATIA会自动将修复的几何体与原始模型进行合并。
3. 修复几何形状不正常问题:当模型中的几何形状存在变形或者偏离理想形状时,可以使用CATIA的形状编辑工具进行修复。
具体操作步骤如下:a. 选择形状编辑工具:在CATIA的修复工具栏中,选择“形状编辑”工具。
b. 选择模型:在CATIA中选中需要修复的模型。
CATIA软件曲面修整方法在现代CAD/CAM软件中,CATIA是一款功能强大的三维建模软件,广泛应用于汽车、航空航天等工业设计领域。
在CATIA中,曲面修整是一个重要的操作,可以使得设计师轻松地对曲面进行调整和优化。
本文将介绍CATIA软件中的曲面修整方法,以帮助用户更好地掌握这一技巧。
一、曲面修整概述曲面修整是指在模型设计中调整曲面形状以满足设计要求的过程。
通过曲面修整,设计师可以对模型进行细微的调整,以使其外观更加平滑、流畅。
CATIA软件提供了多种曲面修整工具,包括平滑、拉伸、压缩、偏移等功能,可以根据设计需求选择不同的方法进行修整。
二、平滑曲面修整方法1.曲面拉伸曲面拉伸是一种常用的曲面修整方法,通过拉伸曲面的某个方向来改变曲面的形状。
在CATIA软件中,可以使用"拉伸操作"工具来对曲面进行拉伸修整。
用户只需选中需要修整的曲面,并指定拉伸的方向和距离,CATIA会自动计算并生成调整后的曲面。
2.曲面压缩曲面压缩是另一种常用的曲面修整方法,通过压缩曲面的某个区域来改变曲面的形状。
在CATIA软件中,可以使用"压缩操作"工具来对曲面进行压缩修整。
用户只需选中需要修整的曲面,并指定压缩的区域和程度,CATIA会自动计算并生成调整后的曲面。
三、偏移曲面修整方法1.曲面偏移曲面偏移是一种常用的曲面修整方法,通过复制曲面并改变其位置来生成调整后的曲面。
在CATIA软件中,可以使用"偏移操作"工具来对曲面进行偏移修整。
用户只需选中需要修整的曲面,并指定偏移的距离和方向,CATIA会自动计算并生成调整后的曲面。
2.曲面修补在曲面设计中,有时会出现曲面缺口或者某个区域形状不符合要求的情况。
这时可以使用曲面修补进行修整。
在CATIA软件中,可以使用"修补操作"工具来对曲面进行修补。
用户只需选中需要修整的区域,并使用其他曲面进行修补,CATIA会自动计算并生成修整后的曲面。
修补破面实例教程-手单击这里下载IGS文件进入修补破面命令的基本方法是:Feature >Redefine >选择破曲面>进入修补破面菜单注意:在修补破面过程中,每修补完成一部分破面后,要及时保存,否则有可能前功尽弃1、打开文件打开文件时请在Open对话框中的Type栏中选择All Files(*)2、先自动修补破面进入修补破面菜单>Heal Geometry >Manual >Zip Gaps >Auto Select | Zip Gaps >Accept >完成第一次自动修补,如图>MaxGapDist >Enter >输入.02>Auto Select | Zip Gaps >Accept >完成第二次自动修补>Return >Done / Return >Done>保存文件3、修改如图部分进入修补破面菜单>Heal Geometry >Manual >Edit Bndry>选面>Sel Contour >Select All >Modify >Move Vertex >将1点移动2点>将3点移动4点>Done1324>Done-Return>Zip Gaps >Auto Select | Zip Gaps >Accept >ReturnDone/Return >Done >保存文件4、进入修补破面菜单>Heal Geometry >Manual >Zip Gaps >Sel Chain >Chain >选择边,如图(此时上半部曲面被选中)>Done>Chain >选择边,如图(此时下半部曲面被选中)>Done>Zip Gaps >Accept>Return >Done / Return >Done>保存文件5、进入修补破面菜单>Heal Geometry >Manual >Zip Gaps >Sel Chain >Chain >选择边>Done>Chain >选择边>Done>Zip Gaps >Accept>Return >Done / Return >Done>保存文件6、进入修补破面菜单>Heal Geometry >Manual >Zip Gaps >Sel Chain >Chain >选择边>Done>Single>选择边>Done>Zip Gaps >Accept>Auto Select >Zip Gaps >Accept>Return >Done / Return >Done>保存文件7、进入修补破面菜单>Heal Geometry >Manual >Zip Gaps >Sel Chain >Single>选择边>Done>Single>选择边>Done>Zip Gaps >Accept>Auto Select >Zip Gaps >Accept>Return >Done / Return >Done>保存文件剩下的为练习,完成后交作业至镇江CAD论坛()论坛总结经验:1、在每次修补完成后,再使用Auto Select自动修补一次2、在Chain选边不能完成时,再使用Single选边(实际上这两个使用是有区别的,如果不想思考那么多,就是先Chain后Single)。

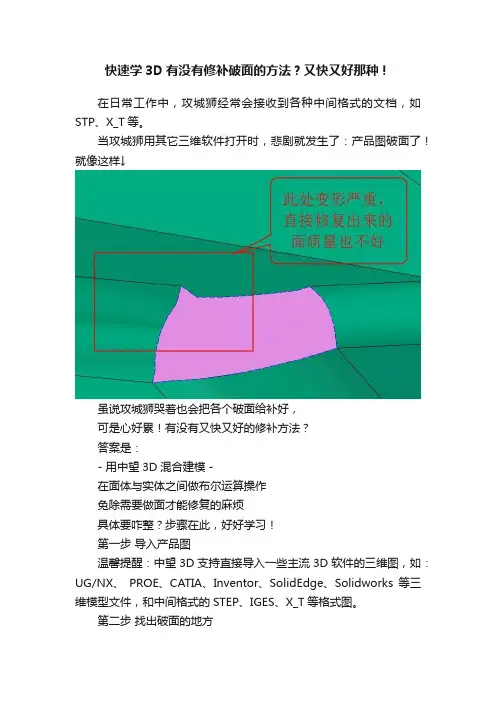

快速学3D有没有修补破面的方法?又快又好那种!
在日常工作中,攻城狮经常会接收到各种中间格式的文档,如STP、X_T等。
当攻城狮用其它三维软件打开时,悲剧就发生了:产品图破面了!就像这样↓
虽说攻城狮哭着也会把各个破面给补好,
可是心好累!有没有又快又好的修补方法?
答案是:
- 用中望3D混合建模 -
在面体与实体之间做布尔运算操作
免除需要做面才能修复的麻烦
具体要咋整?步骤在此,好好学习!
第一步导入产品图
温馨提醒:中望3D支持直接导入一些主流3D软件的三维图,如:UG/NX、PROE、CATIA、Inventor、SolidEdge、Solidworks等三维模型文件,和中间格式的STEP、IGES、X_T等格式图。
第二步找出破面的地方
在中望3D中,有2种定位破面的方法。
方法1:通过切换到线框模式(CTRL+F可以快速实现线框和着色显示的切换),蓝色虚线就是有破面的地方。
方法2:通过修复模块里的显示开放边功能,自动定位到破面的地方。
缩放定位后的效果:
第三步修补破面
1. 在破面变的位置创建一个六面体,大小覆盖变形的面就可以。
效果如下:
2. 接下来使用【造型】模块的【简化】功能。
简化后的效果:
3. 根据原来圆角大小,用倒圆角来还原原来的倒圆角。
到此破面已经完美修复:。
