电气安装施工规范

电气安装施工规范为加强电气安装工程施工过程管理，确保电气安装施工质量符合国家施工质量验收规范的要求，制降阻剂定本规范：

一、 变压器、箱式变电所安装施工工艺标准：

变压器、箱式变电所的基础验收合格，且归埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所。

1、 变压器安装应位置正确，附件齐全，油侵变压器油位正常，无渗油现象；防震装置安装牢固；变压器中性点和零线接地，应分开敷设。

2、 变压器一、二次线，相位正确，螺栓压接应紧固牢靠，绝缘良好。

3、 箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅；用地角螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接保护导体（接地PE）或中性保护导体（接零PEN）可靠，且有标识。

4、 箱式变电所降阻剂内外涂层完整、无损伤，有通风口的风口防护网完好。

5、 箱式变电所的高低压柜内部接线完整，低压每个输出回路标记清晰，回路名称准确。

二、成套配电柜（箱）安装施工工艺标准：

1、基础型钢安装：

1）型钢预先调直，除锈，作防腐处理；基础型钢宜高出室内地面10MM。 2）基础型钢架按施工图纸所标位置将预制好的基础型钢架或型钢焊牢在基础预埋件上。用水准仪或水平尺找平，校正。垫片最多不超过三片；焊后清理，打磨，补做防锈。

3）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢，焊接长度为接地扁钢宽度的2倍。

2、明装配电箱安装：

1）根据设计要求找出明装配电箱的位置，并按照外形尺寸进行弹线定位。

2）配电箱安装底口距地一般为1.5M，在同一建筑物内，同类箱盘高度应一致，允许偏差10MM。

3）钢件等均应预埋，挂式配电箱（盘）应采用金属膨胀螺栓固定。

4）配电箱（盘）安装应牢固、平正。配管顺直。

5）配电箱（盘）上的电器应牢固、平正、整洁、间距均匀。端子无松动，启动灵活，零部件齐全。

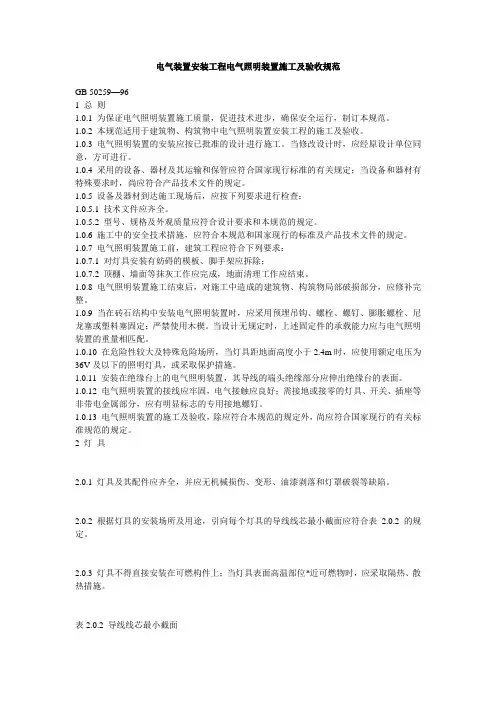

电气装置安装工程电气照明装置施工及验收规范

GB 50259—96

1 总 则

1.0.1 为保证电气照明装置施工质量，促进技术进步，确保安全运行，制订本规范。

1.0.2 本规范适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。

1.0.3 电气照明装置的安装应按已批准的设计进行施工。当修改设计时，应经原设计单位同意，方可进行。

1.0.4 采用的设备、器材及其运输和保管应符合国家现行标准的有关规定；当设备和器材有特殊要求时，尚应符合产品技术文件的规定。

1.0.5 设备及器材到达施工现场后，应按下列要求进行检查：

1.0.5.1 技术文件应齐全。

1.0.5.2 型号、规格及外观质量应符合设计要求和本规范的规定。

1.0.6 施工中的安全技术措施，应符合本规范和国家现行的标准及产品技术文件的规定。

1.0.7 电气照明装置施工前，建筑工程应符合下列要求：

1.0.7.1 对灯具安装有妨碍的模板、脚手架应拆除；

1.0.7.2 顶棚、墙面等抹灰工作应完成，地面清理工作应结束。

1.0.8 电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。

1.0.9 当在砖石结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。

1.0.10 在危险性较大及特殊危险场所，当灯具距地面高度小于2.4m时，应使用额定电压为36V及以下的照明灯具，或采取保护措施。

1.0.11 安装在绝缘台上的电气照明装置，其导线的端头绝缘部分应伸出绝缘台的表面。

1.0.12 电气照明装置的接线应牢固，电气接触应良好；需接地或接零的灯具、开关、插座等非带电金属部分，应有明显标志的专用接地螺钉。

1.0.13 电气照明装置的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。

资料

. 电气控制柜元件安装接线配线的规范（图解）

1 元器件安装

1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件

需要的灭弧距离

拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险

1.2 组装前首先看明图纸及技术要求

1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符

1.4 检查元器件有无损坏

1.5 必须按图安装 (如果有图）

1.6 元器件组装顺序应从板前视，由左至右，由上至下

1.7 同一型号产品应保证组装一致性

1.8 面板、门板上的元件中心线的高度应符合规定

元件名称 安装高度（m）

指示仪表、指示灯 0.6-2.0

电能计量仪表 0.6-1.8

控制开关、按钮 0.6-2.0

紧急操作件 0.8-1.6

组装产品应符合以下条件：

操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可 能。 资料

. 维修容易。能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

资料

.

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法

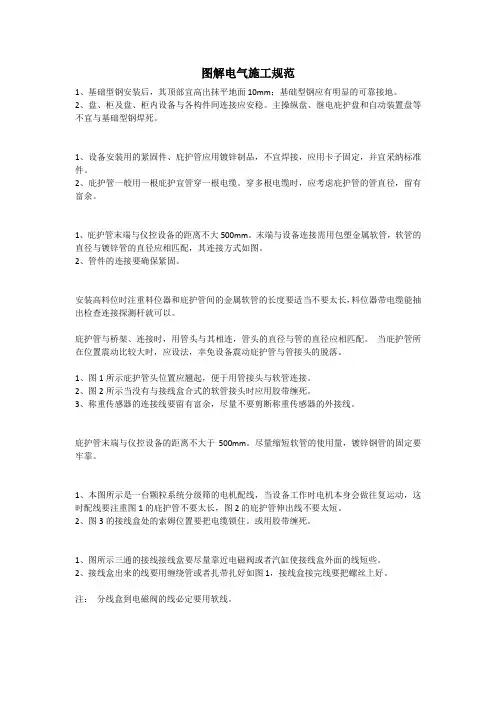

图解电气施工规范

1、基础型钢安装后，其顶部宜高出抹平地面10mm；基础型钢应有明显的可靠接地。

2、盘、柜及盘、柜内设备与各构件间连接应安稳。主操纵盘、继电庇护盘和自动装置盘等不宜与基础型钢焊死。

1、设备安装用的紧固件、庇护管应用镀锌制品，不宜焊接，应用卡子固定，并宜采纳标准件。

2、庇护管一般用一根庇护宜管穿一根电缆。穿多根电缆时，应考虑庇护管的管直径，留有富余。

1、庇护管末端与仪控设备的距离不大500mm。末端与设备连接需用包塑金属软管，软管的直径与镀锌管的直径应相匹配，其连接方式如图。

2、管件的连接要确保紧固。

安装高料位时注重料位器和庇护管间的金属软管的长度要适当不要太长，料位器带电缆能抽出检查连接探测杆就可以。

庇护管与桥架、连接时，用管头与其相连，管头的直径与管的直径应相匹配。 当庇护管所在位置震动比较大时，应设法，幸免设备震动庇护管与管接头的脱落。

1、图1所示庇护管头位置应翘起，便于用管接头与软管连接。

2、图2所示当没有与接线盒合式的软管接头时应用胶带缠死。

3、称重传感器的连接线要留有富余，尽量不要剪断称重传感器的外接线。

庇护管末端与仪控设备的距离不大于500mm。尽量缩短软管的使用量，镀锌钢管的固定要牢靠。

1、本图所示是一台颗粒系统分级筛的电机配线，当设备工作时电机本身会做往复运动，这时配线要注重图1的庇护管不要太长，图2的庇护管伸出线不要太短。

2、图3的接线盒处的索姆位置要把电缆锁住。或用胶带缠死。

1、图所示三通的接线接线盒要尽量靠近电磁阀或者汽缸使接线盒外面的线短些。

2、接线盒出来的线要用缠绕管或者扎带扎好如图1，接线盒接完线要把螺丝上好。

注： 分线盒到电磁阀的线必定要用软线。

1、图1当电机的接线盒与实际位置不好接线时可以考虑把电机的接线盒的出线孔换到相反的位置。

2、图2庇护管的末端加固。

1、图1所示当桥架这种连接是应用镀锌管或扁铁之类的加以连接。
