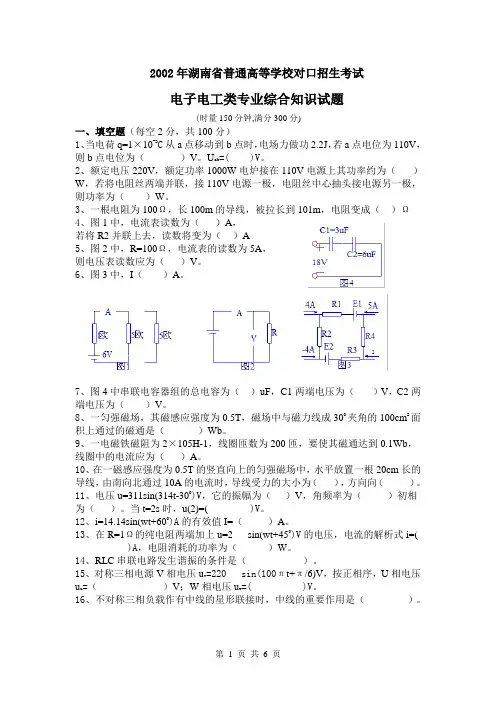

2002年湖南省普通高等学校对口招生考试电子电工类专业综合知识试题

第 1 页 共 6 页 2002年湖南省普通高等学校对口招生考试

电子电工类专业综合知识试题

(时量150分钟,满分300分)

一、填空题（每空2分，共100分）

1、当电荷q=1×10-2C从a点移动到b点时，电场力做功2.2J，若a点电位为110V，则b点电位为（ ）V。Uab=( )V。

2、额定电压220V，额定功率1000W电炉接在110V电源上其功率约为（ ）W，若将电阻丝两端并联，接110V电源一极，电阻丝中心抽头接电源另一极，则功率为（ ）W。

3、一根电阻为100Ω，长100m的导线，被拉长到101m，电阻变成（ ）Ω

4、图1中，电流表读数为（ ）A，

若将R2并联上去，读数将变为（ ）A

5、图2中，R=100Ω，电流表的读数为5A，

则电压表读数应为（ ）V。

6、图3中，I（ ）A。

7、图4中串联电容器组的总电容为（ ）uF，C1两端电压为（ ）V，C2两端电压为（ ）V。

8、一匀强磁场，其磁感应强度为0.5T，磁场中与磁力线成300夹角的100cm2面积上通过的磁通是（ ）Wb。

9、一电磁铁磁阻为2×105H-1，线圈匝数为200匝，要使其磁通达到0.1Wb，线圈中的电流应为（ ）A。

10、在一磁感应强度为0.5T的竖直向上的匀强磁场中，水平放置一根20cm长的导线，由南向北通过10A的电流时，导线受力的大小为（ ），方向向（ ）。

11、电压u=311sin(314t-300)V，它的振幅为（ ）V，角频率为（ ）初相为（ ）。当t=2s时，u(2)=( )V。

12、i=14.14sin(wt+600)A的有效值I=（ ）A。

13、在R=1Ω的纯电阻两端加上u=2 sin(wt+450)V的电压，电流的解析式i=(

)A，电阻消耗的功率为（ ）W。

14、RLC串联电路发生谐振的条件是（ ）。

15、对称三相电源V相电压uv=220 sin(100πt+π/6)V，按正相序，U相电压uu=（ ）V；W相电压uw=( )V。

16、不对称三相负载作有中线的星形联接时，中线的重要作用是（ ）。

第 2 页 共 6 页 17、变压比n=10变压器，原边接上U1=10V的直流电压，副边电压U2=（ ）V若原边接U1=10V的交流电压，副边电压U2=（ ）V，如果副边绕组两端接上负载RL=2Ω的电阻，原边的等效电阻为（ ）Ω。

18、单相整流电路只能输出单相脉动电流，为了得到稳恒直流，需在整流电路后面加上（ ）电路。

19、50Hz单相半波整流电路的输出电压中的纹波电压频率为（ ）。

20、温度升高后，二极管的反向电流（ ）。

21、能正常使用的普通三极管β和β接近（ ）。

22、在共射、共集、共基三种放大电路组态中，希望既能放大电压、又能放大电流，应选用（ ）组态；希望放大电压，工作又稳定，应选用（ ）组态。

23、用稳压二极管组成的简单稳压电路，稳压二极管一定要串联一个适当大小的（ ）。

24、负反馈的类型有（ ）负反馈、（ ）负反馈、（ ）负反馈和（ ）负反馈。

25、串联稳压电源中，比较放大管发射极接的作基准电压的稳压二极管击穿短路，输出电压（ ）。

26、共射放大器的集电极负载电阻增大时，其电压放大倍数（ ），但通频带（ ）。

27、在触发器中，具有置0、置1、保持功能的是（ ）触发器，具有保持、置0、置1、计数功能的是（ ）触发器。

28、全加器在进行加法运算时,除了把本位的两个数AB相加外,还需要（ ）低位来的进位数Cn-1,所以,全加器有（ ）个输入端，（ ）个输出端。

29、计数器也可用作（ ）。

二、判断题（每题2分，共40分）

1（ ）电荷在磁场中一定受洛仑磁力作用。

2（ ）在线圈中放置铁心，可增大线圈的电感。

3（ ）电路中，若a,b两点间电位相等，则两点间电流一定为0。

4（ ）将两只220V，110W灯泡串联后，接入380V电路，灯泡会烧毁。

5（ ）电压源与电流源等效变换是指电源内部等效。

6（ ）纯电感电路的电压超前电流是先有电压全有电流。

7（ ）感性负载并联电容器后，有功功率不变，而电路的阻抗角变小。

8（ ）并联谐振电路常用作收音机和电视机的中频选频电路。

9（ ）对称三相负载作星形联接或三角形联接,电路总无功率Q= ULILsinΦ其中Φ为线电压与线电流间的相位差。

10( )变压器在工作时的功率损失有铜损和铁损。

11（ ）只要将桥式整流电路的电源变压器次级两端的接线对调，整流滤波的输出直流电压的极性就会相反。

12（ ）放大器只要引入负反馈，就能改善已经失真了的波形的非线性失真

13（ ）MOS逻辑门电路的输入阻抗很高，所以多余的或暂时不用的输入端不能悬空。

14（ ）对通频带和选择性要求较高和场合，应选用双调谐放大器。

15（ ）放大器的非线性失真和相位失真都是产生了新的频率成份。

16（ ）同相比例运算放大器的放大倍数AVf=Rf/R1。

17（ ）移位寄存器除了具有存放数码的功能外，还具有数码移位功能。

第 3 页 共 6 页 18（ ）由三个触发器构成的二进制计数器电路共有八个计数状态。

19（ ）任何时序逻辑电路都不包含组合逻辑电路。

20（ ）逻辑函数可以用逻辑代数式、逻辑电路图、真值勤表和卡诺图来表示。

三、选择题（每题2分，共40分）。

1、导线中的电流为I=2mA，则一小时通过导线横截面的电荷量为（ ）。

A、2C B、120C C、7200C D、7.2C

2、某电源分别接1Ω负载和4Ω负载时，其输出功率相同，此电源的内阻为（ ）。

A、1Ω B、2Ω C、4Ω D、5.5Ω

3、要在220V交流电路中要接入一电容器，其工作电压应取（ ）。

A、220V B、400V C、1000V D、250V

4、制造永磁铁的材料是（ ）。

A、硬磁材料 B、软磁材料 C、矩磁材料 D、反磁材料

5、有一环形铁心线圈，其电流为20A，欲使其磁动势达到1500A，线圈匝数应为（ ）。

A、3000匝 B、300匝 C、75匝 D、750匝

6、通电线圈中，相邻两匝间导线的作用力为（ ）。

A、互相吸引 B、互相排斥 C、互相扭转 D、零

7、在纯电容电路中，下列各式不正确的是（ ）。

A、I=U/XC B、I=jwCU C、Q=U2wC D、i=u/XC

图6

8、电路如图5，A1，A2，A3的读数分别为4A，7A，4A，则 A 的读数是（ ）

A、15A B、8A C、5A D、4A

9、对称三相负载每相阻抗为22Ω，作星形联接在线电压为380V的对称三相电源上，下列说法不正确的是（ ）。

A、负载相电压UP为220V B、负载相电流IP为10A

C、负载线电压UL为380V D、线电流IL为10 A

10、理想变压器遵循的规律是（ ）。

A、输入电流与输出电流之比等于副边与原边匝数之比

B、输入电压与输出电压之比等于变压比的平方

C、输入功率与输出功率之比等于原、副边匝数之比

D、原边的等效阻抗等于变压比与副边负载阻抗的乖积

11、某接收机的检波二极管开路，更换时，可选用的管子是（ ）。

A、2AP9 B、2CK2 C、2CZ1 D、2CP10

12、用佛针式万用表的R×10Ω挡和R×1KΩ挡分别测量同一个整流二极管的正向电阻时，两次测量结果为（ ）。

A、相同 B、R×10Ω挡测量的阻值小

C、不一定 D、R×1KΩ挡测量的阻值小

13、积分电路的时间常数τ（ ）。

第 4 页 共 6 页 A、等于输入矩形波的脉冲宽度tp B、远小于输入矩形波的脉冲宽度tp

C、远大于输入矩形波的脉冲宽度tp D、没有要求

14、OTL功放电路中，两个功放输出管（或复合管）的基极之间所接的阻值很小的电阻和二极管如果开路，就会使两个功放管（ ）。

A、处于甲类放大状态 B、截止

C、处于丙类放大状态 D、发烫，直至烧坏

15、LC并联谐振回路的作用之一是（ ）。

A、抑制通频带外的干扰 B、放大信号

C、防止自激 D、限幅

16、CP脉冲加入D触发器，它是由CP脉冲的（ ）。

A、下降沿触发的 B、顶部触发的

C、顶部的后半部分触发的 D、上升沿触发的

17、TTL集成电路的电源电压VCC为（ ）。

A、+5V B、-5V C、+12V D、-12V

18、(11110)2÷)110)2=( )2；（ ）。

A、101 B、110 C、111 D、100

19、（48）10=（ ）2；（ ）。

A、100000 B、11000 C、110000 D、100001

20、下列振荡电路中，频率稳定度最高的是（ ）。

A、晶体振荡电路 B、电感三点式振荡电路

C、RC振荡电路 D、电容三点式振荡电路

四、计算题（每题10分，共50分，要写主要计算步骤）

1、图6中R1=10Ω，R2=2.5Ω，R3=5Ω，R4=14Ω，E=12V。试用戴维南定理求R5上的电流I。

2、有一感线圈，电感量为4.5mH，通过线圈的电流为100A，当电流切断时，磁场将释放多少能量？

3、RLC串联电路如图7，u=10 sin(wt+300),R=10Ω,XL=15Ω,XC=5Ω,求：

⑴电路的阻抗Z和阻抗角φ；⑵电流I；⑶各元件两端电压UR，UL，UC；

⑷作电流、电压相量图（要标明角度）。

图7 图8

4、三相对称电源相电压为220V，有一个三相对称负载，每相电阻R=8Ω，感抗

XL=6Ω。求：⑴负载作星形联接时的线电压UL和相电流IP；

⑵负载作三角形联接时的线电压UP，相线中的电流IL。

5、电感线圈与电容器并联电路如图8，L=100μH、C=100PF，品质因数Q=100，电源电动势有效值E=10V，内阻r0=100KΩ,设R《XL（即R与XL 相比，可忽略），求：当电路谐振时的：
