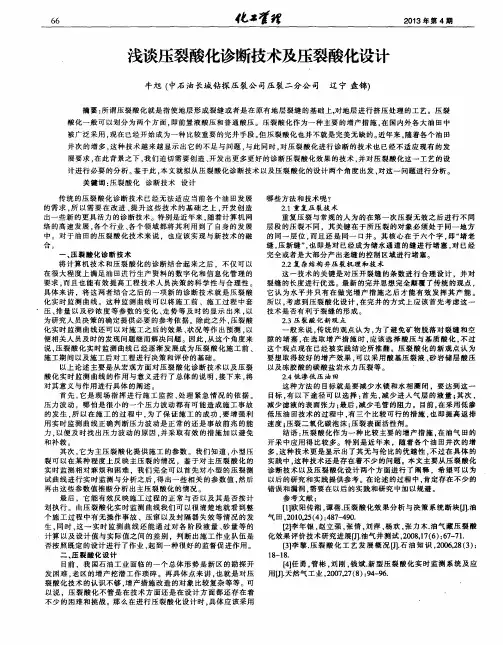

浅谈压裂酸化诊断技术及压裂酸化设计
牛旭（中石油长城钻探压裂公司压裂二分公司 辽宁盘锦）
摘要：所谓压裂酸化就是指使地层形成裂缝或者是在原有地层裂缝的基础上，对地层进行挤压处理的工艺。压裂
酸化一般可以划分为两个方面，即前置液酸压和普通酸压。压裂酸化作为一种主要的增产措施。在国内外各大油田中
被广泛采用，现在已经开始成为一种比较重要的完井手段。但压裂酸化也并不就是完美无缺的。近年来．随着各个油田
井次的增多，这种技术越来越显示出它的不足与问题，与此同时，对压裂酸化进行诊断的技术也已经不适应现有的发
展要求．在此背景之下，我们迫切需要创造、开发出更多更好的诊断压裂酸化效果的技术，并对压裂酸化这一工艺的设
计进行必要的分析。鉴于此，本文就拟从压裂酸化诊断技术以及压裂酸化的设计两个角度出发，对这一问题进行分析。
关键词：压裂酸化诊断技术设计
传统的压裂酸化诊断技术已经无法适应当前各个油田发展 的需求，所以需要在改进、提升这些技术的基础之上，开发创造 出一些新的更具活力的诊断技术。特别是近年来。随着计算机网 络的高速发展，各个行业、各个领域都将其利用到了自身的发展 中。对于油田的压裂酸化技术来说，也应该实现与新技术的融 合。 一、压裂酸化诊断技术 将计算机技术和压裂酸化的诊断结合起来之后，不仅可以 在很大程度上满足油田进行生产资料的数字化和信息化管理的 要求，而且也能有效提高工程技术人员决策的科学性与合理性。 具体来讲，将这两者结合之后的一项新的诊断技术就是压裂酸 化实时监测曲线。这种监测曲线可以将施工前、施工过程中套 压、排量以及砂浓度等参数的变化、走势等及时的显示出来，以 为研究人员决策的确定提供必要的参考依据。除此之外，压裂酸 化实时监测曲线还可以对施工之后的效果、状况等作出预测。以 便相关人员及时的发现问题继而解决问题。因此。从这个角度来 说，压裂酸化实时监测曲线已经逐渐发展成为压裂酸化施工前、 施工期间以及施工后对工程进行决策和评价的基础。 以上论述主要是从宏观方面对压裂酸化诊断技术以及压裂 酸化实时监测曲线的作用与意义进行了总体的说明。接下来，将 对其意义与作用进行具体的阐述。 首先，它是现场指挥进行施工监控、处理紧急情况的依据。 压力波动，哪怕是很小的一个压力波动都有可能造成施工事故 的发生，所以在施工的过程中，为了保证施工的成功，要增强利 用实时监测曲线正确判断压力波动是正常的还是事故前兆的能 力．以便及时找出压力波动的原因。并采取有效的措施加以避免 和补救。 其次，它为主压裂酸化提供施工的参数。我们知道，小型压 裂可以在某种程度上反映主压裂的情况。鉴于对主压裂酸化的 实时监测相对麻烦和困难，我们完全可以首先对小型的压裂测 试曲线进行实时监测与分析之后，得出一些相关的参数值，然后 再由这些参数值推断分析出主压裂酸化的情况。 最后，它能有效反映施工过程的正常与否以及其是否按计 划执行。由压裂酸化实时监测曲线我们可以很清楚地就看到整 个施工过程中有无操作事故、压窜以及封隔器失效等情况的发 生，同时，这一实时监测曲线还能通过对各阶段液量、砂量等的 计算以及设计值与实际值之间的差别．判断出施工作业队伍是 否按照既定的设计进行了作业，起到一种很好的监督促进作用。 二、压裂酸化设计 目前，我国石油工业面临的一个总体形势是新区的勘探开 发困难．老区的增产挖潜工作琐碎。再具体点来讲．也就是对压 裂酸化技术的认识不够，增产措施改造的对象比较复杂等等。可 以说．压裂酸化不管是在技术方面还是在设计方面都还存在着 不少的困难和挑战。那么在进行压裂酸化设计时。具体应该采用 哪些方法和技术呢？ ２．１重复压裂技术 重复压裂与常规的人为的在第一次压裂无效之后进行不同 层段的压裂不同，其关键在于所压裂的对象必须处于同一地方 的同一层位，而且还是同一口井。其核心在于六个字。即“堵老 缝，压新缝”，也即是对已经成为储水通道的缝进行堵塞，对已经 完全或者是大部分产出老缝的控制区域进行堵塞。 ２．２复杂结构井压裂机理和技术 这一技术的关键是对压开裂缝的条数进行合理设计，并对 裂缝的长度进行优选。最新的完井思想完全颠覆了传统的观点， 它认为水平井只有在做完增产措施之后才能有效发挥其产能。 所以，考虑到压裂酸化设计，在完井的方式上应该首先考虑这一 技术是否有利于裂缝的形成。 ２．３压裂酸化新观点 一般来说，传统的观点认为，为了避免矿物脱落对裂缝和空 隙的堵塞，在选取增产措施时。应该选择酸压与基质酸化，不过 这个观点现在已经被实践结论所推翻。压裂酸化的新观点认为 要想取得较好的增产效果。可以采用酸基压裂液、砂岩储层酸压 以及冻胶酸的碳酸盐岩水力压裂等。 ２．４低渗低压油田 这种方法的目标就是要减少水锁和水相圈闭．要达到这一 目标，有以下途径可以选择：首先，减少进入气层的液量；其次， 减少滤液的表面张力；最后，减少毛管的阻力。目前。在采用低渗 低压油田技术的过程中。有三个比较可行的措施。也即提高返排 速度；压裂二氧化碳泡沫；压裂表面活性剂。 结语：压裂酸化作为一种比较主要的增产措施，在油气田的 开采中应用得比较多。特别是近年来，随着各个油田井次的增 多，这种技术更是显示出了其无与伦比的优越性。不过在具体的 实践中，这种技术还是存在着不少的问题。本文主要从压裂酸化 诊断技术以及压裂酸化设计两个方面进行了阐释，希望可以为 以后的研究和实践提供参考。在论述的过程中，肯定存在不少的 错误和漏洞．需要在以后的实践和研究中加以规避。 参考文献： 【ｌ１欧阳传湘，谭蓓．压裂酸化效果分析与决策系统断块［Ｊ】．油 气田，２０１０。２５（４）：４８７－４９０． 【２１李年银，赵立强，张倩，刘萍，杨欢，张力木．油气藏压裂酸 化效果评价技术研究进展［Ｊ］．油气井测试，２００８，１７（６）：６７—７１． ｆ３１李黎．压裂酸化工艺发展概况ｆＪ］．石油知识，２００６，２８（３）： １８—１８． 『４】任勇，管彬，刘刚，钱斌．新型压裂酸化实时监测系统及应 用『Ｊ】．天然气工业，２００７，２７（８）：９４—９６．

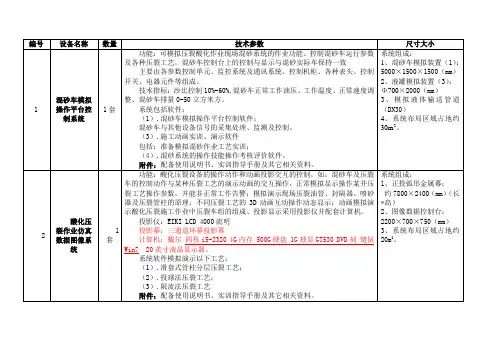

编号 设备名称 数量 技术参数 尺寸大小
