钢管道施工方案

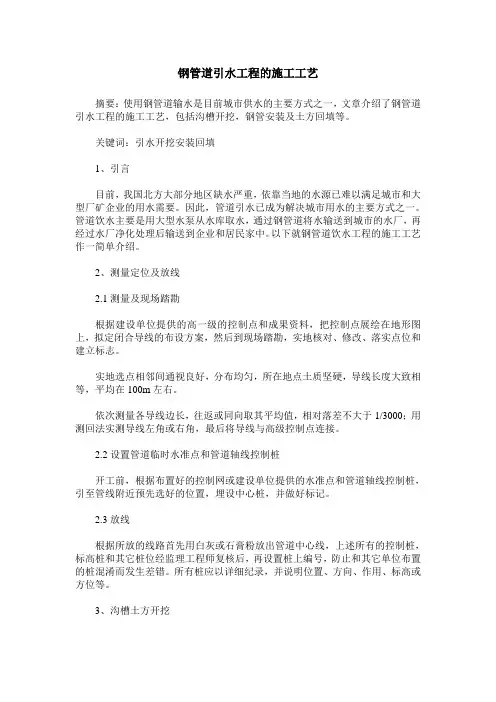

钢管道引水工程的施工工艺

摘要：使用钢管道输水是目前城市供水的主要方式之一，文章介绍了钢管道引水工程的施工工艺，包括沟槽开挖，钢管安装及土方回填等。

关键词：引水开挖安装回填

1、引言

目前，我国北方大部分地区缺水严重，依靠当地的水源已难以满足城市和大型厂矿企业的用水需要。因此，管道引水已成为解决城市用水的主要方式之一。管道饮水主要是用大型水泵从水库取水，通过钢管道将水输送到城市的水厂，再经过水厂净化处理后输送到企业和居民家中。以下就钢管道饮水工程的施工工艺作一简单介绍。

2、测量定位及放线

2.1测量及现场踏勘

根据建设单位提供的高一级的控制点和成果资料，把控制点展绘在地形图上，拟定闭合导线的布设方案，然后到现场踏勘，实地核对、修改、落实点位和建立标志。

实地选点相邻间通视良好，分布均匀，所在地点土质坚硬，导线长度大致相等，平均在100m左右。

依次测量各导线边长，往返或同向取其平均值，相对落差不大于1/3000；用测回法实测导线左角或右角，最后将导线与高级控制点连接。

2.2设置管道临时水准点和管道轴线控制桩

开工前，根据布置好的控制网或建设单位提供的水准点和管道轴线控制桩，引至管线附近预先选好的位置，埋设中心桩，并做好标记。

2.3放线

根据所放的线路首先用白灰或石膏粉放出管道中心线，上述所有的控制桩，标高桩和其它桩位经监理工程师复核后，再设置桩上编号，防止和其它单位布置的桩混淆而发生差错。所有桩应以详细纪录，并说明位置、方向、作用、标高或方位等。

3、沟槽土方开挖

沟槽开挖时，严格按轴线、高程进行控制放样，为保证沟槽开挖标准，可以在沟槽开挖起点架设经纬仪控制，并每隔10m进行高程、轴线复核。

沟槽开挖时按照招标文件规定的工作宽度及有关文件规定的边坡系数。开挖的土方尽量堆弃在管道外侧远端，当有地下水或土层中含水量较大时，在基槽两侧挖20cm×20cm的排水沟排至集水井，用水泵抽走，保证沟底土壤不被水浸泡。

输水钢管道铺设施工方案

1. 方案背景

输水钢管道施工方案是指在特定区域内铺设输水钢管道的工作方案。输水管道主要用于供应城市给水、工业用水以及农田灌溉等用途。正确的施工方案能够确保管道的质量和安全性，并有效地提高施工效率。本方案旨在提供一种标准化的输水钢管道铺设施工方案，以供参考和实施。

2. 方案目标

本施工方案的目标是确保输水钢管道的施工质量和安全性，同时最大限度地提高施工效率。具体目标包括： - 提供合理的人员和机械配置，确保项目进度的合理性； - 采用合适的施工工艺和技术，确保管道质量符合规范要求； - 确保施工过程中的安全措施得到有效实施，防止事故发生； - 统筹施工资源，尽量减少对施工环境的影响。 3. 施工准备

3.1 人员配置

输水钢管道施工涉及多个工种，包括工程师、施工经理、钢管焊工、钢管安装工等。针对具体项目的规模和需求，合理配置专业人员。

3.2 设备准备

施工所需设备主要包括吊装机械、焊接设备、管道切割工具等。确保设备齐全，并进行定期维护和检查，以确保施工过程的顺利进行。

3.3 材料准备

施工所需材料包括钢管、管件、焊接材料等。根据设计图纸和工程要求，提前采购并储存足够的材料，以满足施工的需要。

4. 施工工序

4.1 土方开挖

根据设计要求，进行沟槽的开挖。确保沟槽底部平整、坡度正确，并防止沟壁坍塌。施工期间，保持周边环境的清洁，并采取必要的安全措施。 4.2 钢管焊接

将钢管按照设计要求进行切割，并进行合理的焊接接头设计。焊接过程需严格按照焊接工艺规范进行，确保焊缝质量和强度符合要求。

4.3 埋设钢管

钢管焊接完成后，使用吊装机械将钢管安装到沟槽中，并进行准确的定位和调整。确保钢管的水平度和垂直度，避免因施工不精确导致的质量问题。

4.4 管道连接

钢管安装完成后，进行管道的连接。采用合适的管件，进行密封和连接，确保管道的连续性和密封性。

4.5 管道试验

管道连接完成后，进行管道试验。根据设计要求，进行水密性和气密性试验，确保管道的质量符合要求。

15CrMoG耐热钢管道焊接施工工法

1 前 言

耐热钢中以珠光体铬钼耐热钢应用最广，因为这类钢一般适用于350-550℃之间，同时，这类钢的合金元素含量相对较少，一般都属于低合金钢的范畴，因为合金钢是在碳钢中加入少量的合金元素，钢的性能就发生了变化，就得到了碳钢所没有的性能，即耐高温、抗氧化、抗蠕化和良好的持久强度,由于合金元素小于3.5%，所以称作低合金，简称合金钢。它的耐热性和强度均超过不锈钢，但是价格比不锈钢便宜得多，适用于在各种高温高压条件下工作的介质管道。例如在攀钢煤化工厂外线工艺管道施工项目中，该工程管道φ273×11共1200米，其设计温度为480℃，设计压力为5.5Mpa，并且管道材质为15CrMoG耐热合金钢，这类高温高压的特殊材质管道以前我公司未施工过,所以还没有完善和成熟的施工工艺及经验可以借鉴。由于合金钢的化学成分和性能与碳素钢、不锈钢存在较大的区别，所以施工15CrMoG耐热合金钢的焊接工艺及步骤都比碳素钢、不锈钢要求更高，也更严格和复杂。因此掌握此项新技术、新工艺中所有技术参数是具有较大的技术难题。

为了保证焊接质量，公司成立了专题攻关技术小组，开展科技创新，取得了“15CrMoG耐热钢管道焊接技术”这一新成果，并且该技术于2006年通过攀钢冶金技术有限公司（原攀冶建公司）科技质量部组织的科技成果鉴定，获公司科技进步一等奖；在2007年4月全国冶金施工系统QC成果发布会上获得二等奖。该技术填补了我公司在15CrMoG耐热合金钢焊接技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造了良好的社会效益和经济效益。

2 工法特点

2.1由于15CrMoG钢中含有较高含量的Cr、C和其它合金元素，钢材的淬硬倾向较明显，焊接接头淬硬倾向大，可能出现冷裂纹,因此15CrMoG钢焊接时，焊接材料的选择和严格的工艺措施，对于防止焊缝产生裂纹，保证管道使用性能至关重要。所以15CrMoG耐热合金钢与碳素钢、不锈钢等管道相比不管从施工工艺还是施工时所使用的工机具要求都更高，也更复杂。因此通过本工法的实施,使我公司的管道施工综合能力得到很大的提高,填补了我公司在15CrMoG耐热合金钢安装技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造良好的社会效益。更为今后公司施工同类管道奠定了坚实的基础，提高了 1

钢质管道安装工程施工方案

(1)系统设备工作压力0。5MPA。

(2)管材：空调冷水和冷却系统管道DN≥50mm者采用无缝管。管径＜50时，采用焊接钢管，焊接连接。

(3)管道支、吊、托架必须设置于保温层的外部，并镶垫木,具体形式和位置根据现场情况确定。

(4)安装手动密闭阀门和自动排气阀时应注意方向，不得装反。

(5)所有钢管与支架、吊架除锈之后刷防锈漆两道，面漆两道。

(6)所有的穿密闭墙管均按甘02人防-［F-12］施工安装。

(7)保温：水管及其阀门等均采用橡塑保温管壳进行保温,保温层厚度及做法按省标甘02N2(P99)。

(8)与水泵连接的进出管上必须设减震接头，水泵进水管安装蝶阀压力表和Y型过滤器，出水管上安装蝶阀、止回阀、压力表和带护套的角型水银温度计，冷水机组进出口装压力表和温度计。

(9)水压试验压力： 水系统1.2 Mpa。

(10)管道的连接形式根据管材不同而不同，镀锌管一般为丝接；无缝管则为焊接。

(11)水管的安装还应注意坡度及坡向。

(12)镀锌管及无缝管安装完毕后应进行水压试验；

2 施工程序

制冷机房

设备就位→找平找正→设备配管→阀门、仪表安装→水压试验→水冲洗→报业主及监理单位验收→管道刷底漆→—管道绝热保温→刷调和漆，画色环，箭头流向标志。

3材料检验

1）检验要求

（1）管子、管件、阀门等材料必须具有制造厂的质量证明书或合格证。

（2）管子、管件、阀门在使用前按设计要求核对其规格、材质、型号和定购单代号。

（3）管子、管件、阀门在使用前进行外观检查，其表面要求如下：

a无裂纹、缩孔、夹渣、折迭、重皮等缺陷；

b没有超过壁厚负偏差的锈蚀及凹陷；

c金钢管道及管道组件应有材质标记，并采用光谱分析复验其关键合金成份，对于外观检查有怀疑的应取样进行化学成份的复验。

2)阀门检验

（1）外观检查

a阀门必须具有出厂合格证和制造厂的铭牌,铭牌上应注明公称压力,公称通径,工作温度和工作介质。
