柔性接口排水铸铁管安装工艺

机制柔性排水铸铁管安装

1.准备工作

在开始安装工作之前，需要对施工现场进行评估，确定施工方案和施工图纸。然后，准备好所需材料和设备，如排水铸铁管、接口件、橡胶垫片、螺栓、沟槽挖掘机等。

2.挖掘沟槽

根据施工图纸要求，在地面上挖掘出一条合适宽度和深度的沟槽，确保能够容纳排水铸铁管和接口件。挖掘过程中需要注意保持沟槽的平直和坡度，以便实现排水的畅通。

3.安装初步对接工作

先将排水铸铁管和接口件进行初步对接，检查其连接是否紧密。如果有需要，可以在接口处添加橡胶垫片或密封胶，以提高密封性。

4.安装支承件

在沟槽底部安装排水铸铁管的支承件，支撑管道的重量，保持其水平和坡度。支承件的选择和安装要符合相关标准和规定，确保安全可靠。

5.进一步对接和连接

将排水铸铁管和接口件进一步对接，确保连接牢固。对于较长的管道，可以使用螺栓和螺母进行固定，以防止因地震或地质变动而导致的移位。

6.填充填土

在安装完排水铸铁管后，使用合适的填土材料将沟槽填满。在填土过程中，需要注意控制填土的厚度和压实度，避免给管道施加过大的外力。 7.进一步检查和测试

在安装完毕后，需要对排水铸铁管进行进一步检查和测试，确保其安装质量和功能正常。可以通过压力测试、漏水检测等方法来验证。

8.清理和修复

最后，清除施工现场的杂物和垃圾，修复和恢复施工中可能造成的地面损坏和影响。

总的来说，机制柔性排水铸铁管的安装主要包括挖掘沟槽、对接连接、安装支承件、填充填土、检查测试以及清理修复等步骤。安装时需要严格按照规范和要求进行操作，以确保排水系统的正常运行和使用。

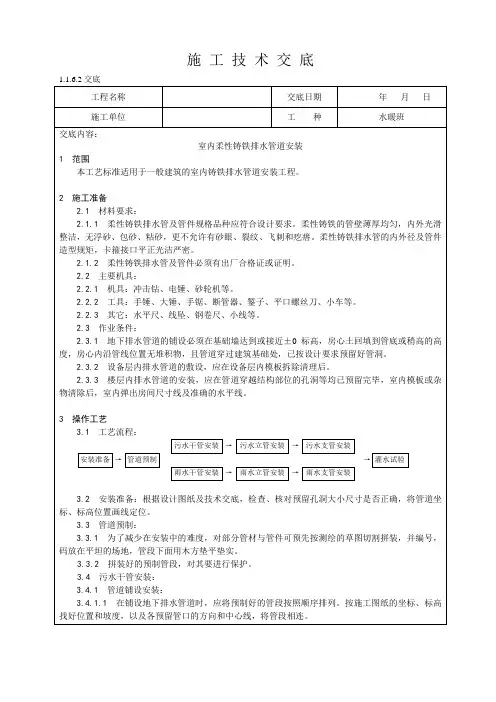

施 工 技 术 交 底

1.1.6.2交底

工程名称 交底日期 年 月 日

施工单位 工 种 水暖班

交底内容：

室内柔性铸铁排水管道安装

1 范围

本工艺标准适用于一般建筑的室内铸铁排水管道安装工程。

2 施工准备

2.1 材料要求：

2.1.1 柔性铸铁排水管及管件规格品种应符合设计要求。柔性铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。柔性铸铁排水管的内外径及管件造型规矩，卡箍接口平正光洁严密。

2.1.2 柔性铸铁排水管及管件必须有出厂合格证或证明。

2.2 主要机具：

2.2.1 机具：冲击钻、电锤、砂轮机等。

2.2.2 工具：手锤、大锤、手锯、断管器、錾子、平口螺丝刀、小车等。

2.2.3 其它：水平尺、线坠、钢卷尺、小线等。

2.3 作业条件：

2.3.1 地下排水管道的铺设必须在基础墙达到或接近±0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。

2.3.2 设备层内排水管道的敷设，应在设备层内模板拆除清理后。

2.3.3 楼层内排水管道的安装，应在管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。

3 操作工艺

3.1 工艺流程：

污水干管安装 → 污水立管安装 → 污水支管安装

安装准备 → 管道预制 → 灌水试验

雨水干管安装 → 雨水立管安装 → 雨水支管安装

3.2 安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。

3.3 管道预制：

3.3.1 为了减少在安装中的难度，对部分管材与管件可预先按测绘的草图切割拼装，并编号，码放在平坦的场地，管段下面用木方垫平垫实。

柔性接口排水铸铁管安装工艺

1.适用范围

适用于室内柔性接口排水铸铁管安装。铸铁管按接口形式包括卡箍式接口（W 型接口、W1 型接口）、机械式接口（A

型接口、B 型接口）

2.大样图：

3 工艺要求：

（1）柔性接口排水铸铁管的接口不得设置在楼板，屋面板或池壁、墙体等结构层内。

（2）排水横管坡度应符合设计要求，严禁出现无坡，倒坡现象。

（3）卡箍式接口排水铸铁管的支吊架管卡或吊卡不应设置在卡箍部位。 （4）法兰承插式排水铸铁管接口橡胶密封圈，在安装套入时，应注意其

方向性。

（5）柔性接口排水铸铁管立管底部与排出管端部的连接，应采用两个 45

度弯头，并在立管底部调设置支墩或支架等固定措施。卡箍式排水铸铁管立管底部转弯处应采用鸭脚支撑弯头并采用加强抱卡链接，并设置支墩或支架等固定措施。

（6）建筑排水柔性铸铁管安装，应按规范合理设置支吊架。

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法

一、前言

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种用于排水管道安装的工程施工方法。本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的特点如下：1. 排水管道采用柔性接口设计，可以适应管道的伸缩和变形；2. 使用不锈钢卡箍连接，具有较高的耐腐蚀性和耐久性；3. 安装施工工艺简单，施工速度快；4. 施工过程中不需要焊接，降低了施工风险和人员的安全隐患；5. 施工工法成本相对较低，经济实用。

三、适应范围

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法适用于以下场景：1. 建筑物、工业设施以及城市基础设施的排水管道安装；2. 不适用于高压管道以及高温介质的排水管道。

四、工艺原理 柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的工艺原理是通过不锈钢卡箍将排水铸铁管段进行连接，形成一条连续的排水管道。该工法采取的技术措施包括：1. 选择合适尺寸的不锈钢卡箍，确保与排水铸铁管的连接牢固；2. 使用专用工具和设备，确保施工的准确性和质量；3. 施工过程中按照标准操作规程进行，确保施工工艺的合理性。

五、施工工艺

柔性接口排水铸铁管不锈钢卡箍连接安装施工工艺的具体步骤如下：1. 根据设计要求，准确确定排水管道的位置和走向；2. 进行现场测量和标记，确定每个管段的长度和位置；3.

清理管道环境，确保施工过程中的卫生和安全；4. 安装不锈钢卡箍，确保连接牢固；5. 连接排水铸铁管段，保证管道的连续性；6. 进行施工质量检查，确保施工质量符合设计要求。

六、劳动组织

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的劳动组织主要包括：1. 施工队伍组织，确保施工人员的数量和质量；2. 施工管理人员的组织和指挥，确保施工过程的顺利进行；3. 安全监督人员的组织和监测，确保施工现场的安全。
